4#楼人行通道搭设施工方案VIP免费

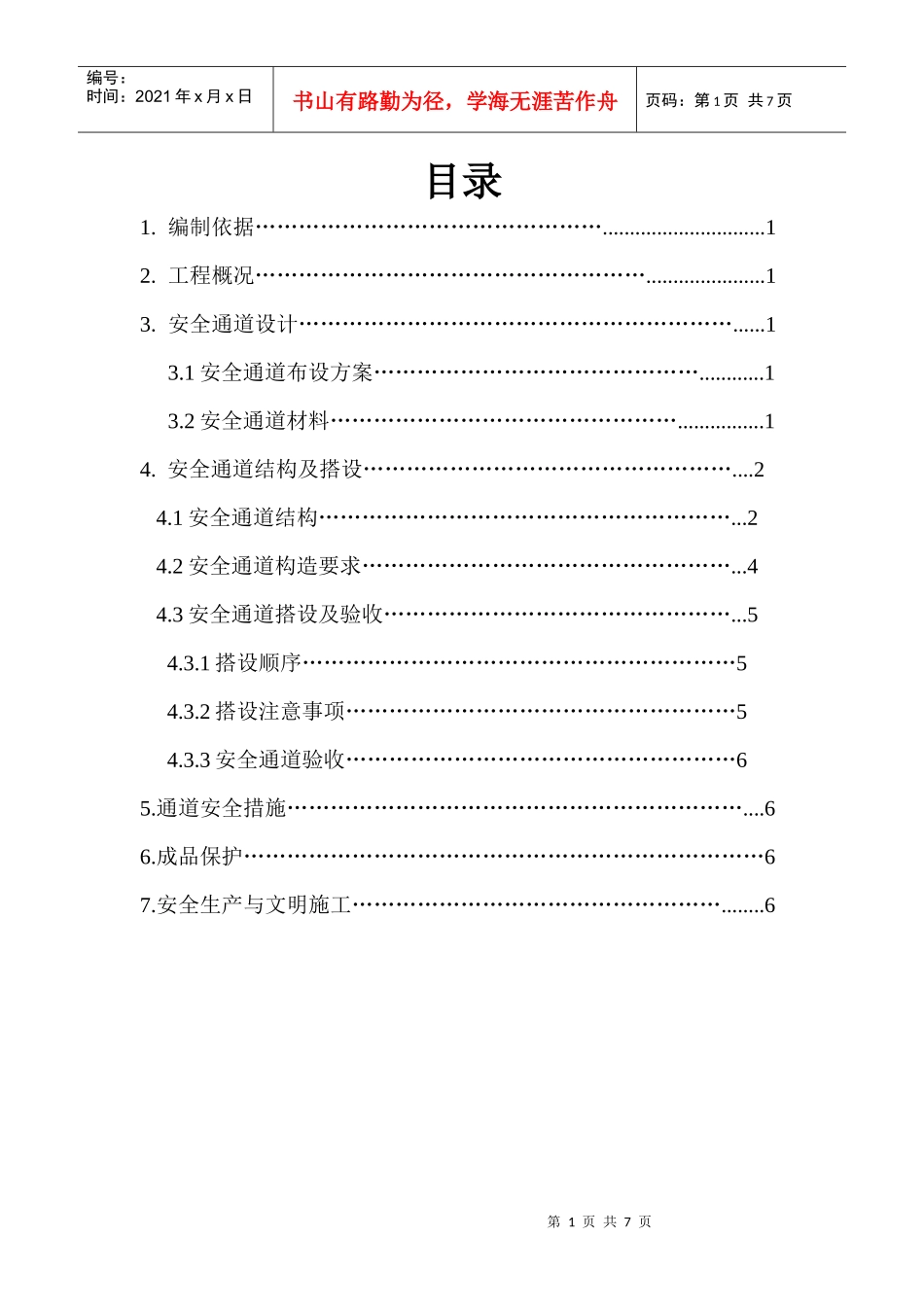

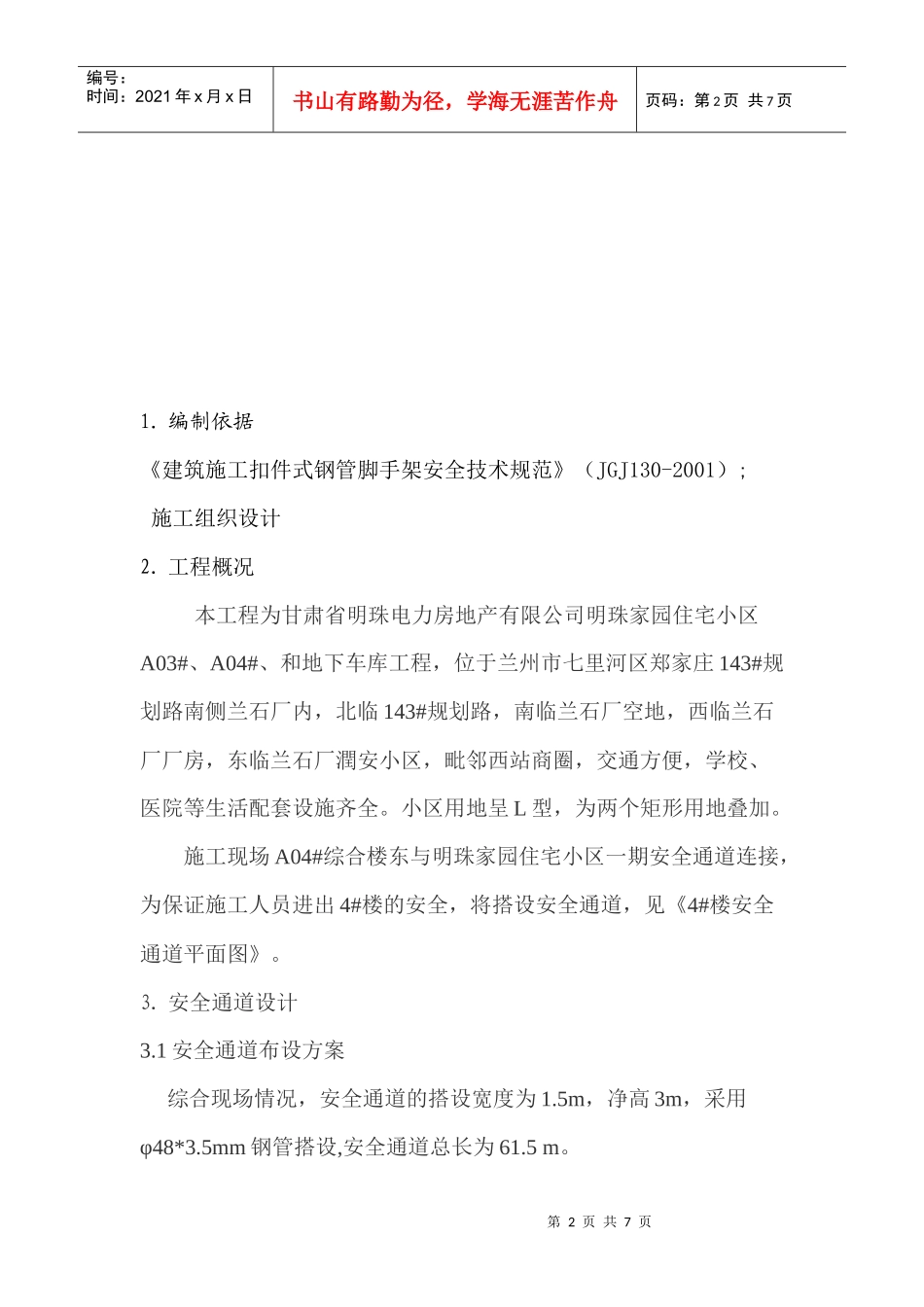

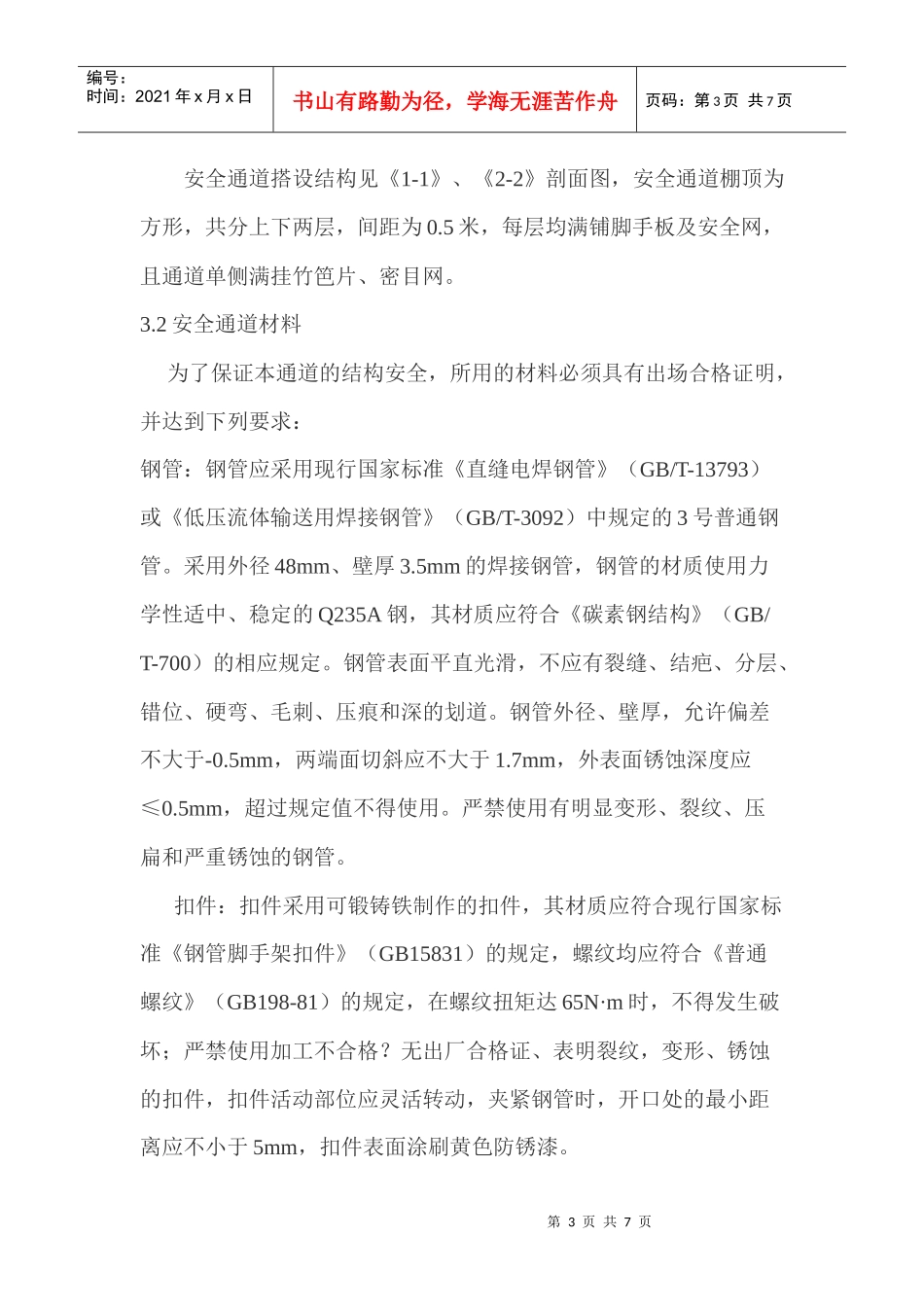

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页目录1.编制依据…………………………………………..............................12.工程概况………………………………………………......................13.安全通道设计……………………………………………………......13.1安全通道布设方案………………………………………............13.2安全通道材料…………………………………………................14.安全通道结构及搭设……………………………………………....24.1安全通道结构…………………………………………………...24.2安全通道构造要求……………………………………………...44.3安全通道搭设及验收…………………………………………...54.3.1搭设顺序……………………………………………………54.3.2搭设注意事项………………………………………………54.3.3安全通道验收………………………………………………65.通道安全措施………………………………………………………....66.成品保护………………………………………………………………67.安全生产与文明施工……………………………………………........6第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1.编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）;施工组织设计2.工程概况本工程为甘肃省明珠电力房地产有限公司明珠家园住宅小区A03#、A04#、和地下车库工程，位于兰州市七里河区郑家庄143#规划路南侧兰石厂内，北临143#规划路，南临兰石厂空地，西临兰石厂厂房，东临兰石厂潤安小区，毗邻西站商圈，交通方便，学校、医院等生活配套设施齐全。小区用地呈L型，为两个矩形用地叠加。施工现场A04#综合楼东与明珠家园住宅小区一期安全通道连接，为保证施工人员进出4#楼的安全，将搭设安全通道，见《4#楼安全通道平面图》。3.安全通道设计3.1安全通道布设方案综合现场情况，安全通道的搭设宽度为1.5m，净高3m，采用φ48*3.5mm钢管搭设,安全通道总长为61.5m。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页安全通道搭设结构见《1-1》、《2-2》剖面图，安全通道棚顶为方形，共分上下两层，间距为0.5米，每层均满铺脚手板及安全网，且通道单侧满挂竹笆片、密目网。3.2安全通道材料为了保证本通道的结构安全，所用的材料必须具有出场合格证明，并达到下列要求：钢管：钢管应采用现行国家标准《直缝电焊钢管》（GB/T-13793）或《低压流体输送用焊接钢管》（GB/T-3092）中规定的3号普通钢管。采用外径48mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性适中、稳定的Q235A钢，其材质应符合《碳素钢结构》（GB/T-700）的相应规定。钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚，允许偏差不大于-0.5mm，两端面切斜应不大于1.7mm，外表面锈蚀深度应≤0.5mm，超过规定值不得使用。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。扣件：扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，螺纹均应符合《普通螺纹》（GB198-81）的规定，在螺纹扭矩达65N·m时，不得发生破坏；严禁使用加工不合格？无出厂合格证、表明裂纹，变形、锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面涂刷黄色防锈漆。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页木脚手板：木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。脚手板的厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。安全密目网：安全密目网采用有建筑安全管理部门颁发准用许可证的指定产品，通道西侧采用全封闭形式。4.安全通道结构及搭设4.1安全通道结构，本安全通道采用纵向承重结构体系，立柱间距2.5m立柱结构布置见《人行通道侧面结构立面图》所示：第一道水平杆（扫...
