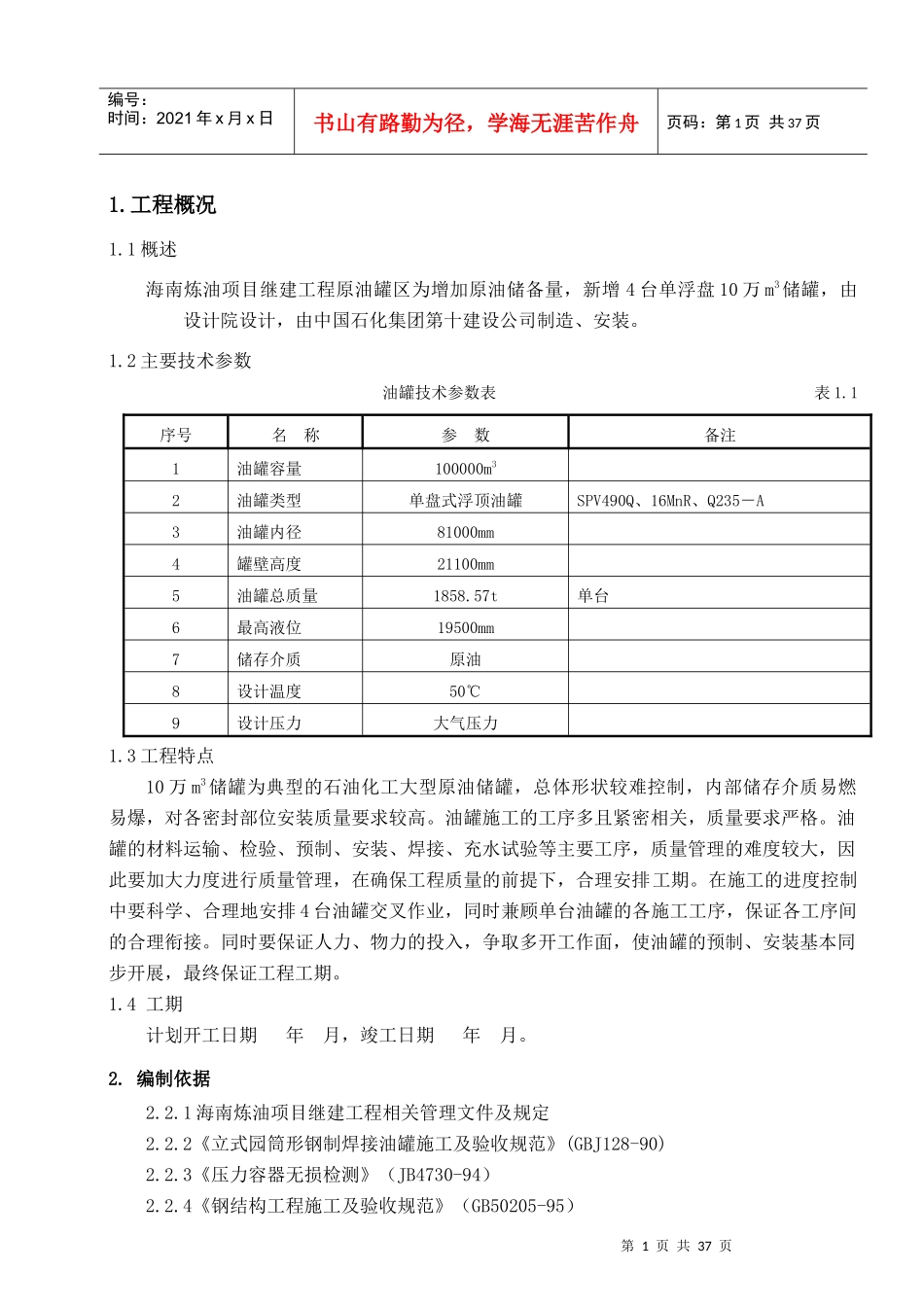

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页1.工程概况1.1概述海南炼油项目继建工程原油罐区为增加原油储备量，新增4台单浮盘10万m3储罐，由设计院设计，由中国石化集团第十建设公司制造、安装。1.2主要技术参数油罐技术参数表表1.1序号名称参数备注1油罐容量100000m32油罐类型单盘式浮顶油罐SPV490Q、16MnR、Q235－A3油罐内径81000mm4罐壁高度21100mm5油罐总质量1858.57t单台6最高液位19500mm7储存介质原油8设计温度50℃9设计压力大气压力1.3工程特点10万m3储罐为典型的石油化工大型原油储罐，总体形状较难控制，内部储存介质易燃易爆，对各密封部位安装质量要求较高。油罐施工的工序多且紧密相关，质量要求严格。油罐的材料运输、检验、预制、安装、焊接、充水试验等主要工序，质量管理的难度较大，因此要加大力度进行质量管理，在确保工程质量的前提下，合理安排工期。在施工的进度控制中要科学、合理地安排4台油罐交叉作业，同时兼顾单台油罐的各施工工序，保证各工序间的合理衔接。同时要保证人力、物力的投入，争取多开工作面，使油罐的预制、安装基本同步开展，最终保证工程工期。1.4工期计划开工日期年月，竣工日期年月。2.编制依据2.2.1海南炼油项目继建工程相关管理文件及规定2.2.2《立式园筒形钢制焊接油罐施工及验收规范》(GBJ128-90)2.2.3《压力容器无损检测》（JB4730-94）2.2.4《钢结构工程施工及验收规范》（GB50205-95）第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页2.2.5《工业管道施工及验收规范》（GB50235-97）2.2.6《现场设备、工艺管线焊接工程施工及验收规范》（GB50236-98）2.2.7《石油化工剧毒、可燃介质管道施工及验收规范》（SH3501-97）2.2.8《工业管道施工及验收规范》（GB50235-97）2.2.9《石油化工钢制通用阀门选用、检验及验收》（SH3064-94）2.2.10《石油化工给水排水管道施工及验收规范》（SH3533-95）2.2.11《石油化工企业设备管道表面色和标志》（SH3043-1999）2.2.12中国石化集团第十建设公司《质量手册》（QG/M44.0000-2001符合GB/T19001-2000idtISO9001:2000）2.2.13中国石化集团第十建设公司《安全、环境与健康管理手册》QG/M4448.00-20002.2.14中国石化集团第十建设公司目前资源状况3.安装主要工程实物量我公司承建的四台油罐主体安装部分包括油罐罐体及附件。工程实物量见表3.1。主要工程实物量（单台罐）表3.1序号名称单位数量备注1罐底板Kg4930692罐壁板Kg7636303浮顶Kg4533604加强圈Kg252805抗风圈Kg779006梯子及平台Kg37587转动浮梯及轨道Kg50808浮顶排水管Kg47469加热器Kg677510量油、导向管Kg356912其它附件Kg20878合计1858045Kg4.罐组装及焊接技术措施根据油罐的设计要求和施工现场场地情况，并结合我公司多年来大型储罐的施工经验，海南炼油继建工程原油罐区10万米3油罐的施工采用内部搭设简易脚手架正装法，底板、壁板采用自动焊接方法进行施工。为保证工程工期要求，在浮顶及浮顶附件安装焊接完后，进行罐充水预压试验。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页4.1主要施工顺序：基础验收－底板铺设、焊接－第一带壁板立缝焊接－第二带壁板立缝焊接－第一带壁板与第二带壁板之间的环缝焊接-大角缝及龟甲缝组焊－浮船安装开始－第三带壁板立缝焊接－第三带壁板与第二带壁板之间的环缝焊接-第四带壁板立缝焊接-第四带壁板与第三带壁板之间的环缝焊接－第五带壁板立缝焊接－第五带壁板与第四带壁板之间的环缝焊接-第六带壁板立缝焊接-第六带壁板与第五带壁板之间的环缝焊接-第二道加强圈组焊－浮船及浮船附件安装完毕-罐内充水－第七带壁板立缝焊接－第七带壁板与第六带壁板之间的环缝焊接-第一道加强圈组焊－第八带壁板立缝焊接－第八带壁板与第七带壁板之间的环缝焊接-第二道抗风圈组焊－第九带壁板立缝焊接－第九带壁板与第八带壁板之间的环缝焊接-第一道抗风圈组焊－包边角钢及护栏组焊－其它附件安装－清罐－交工验收。4.2油罐施工方法4.2.1基础验收油罐安装前，必...
