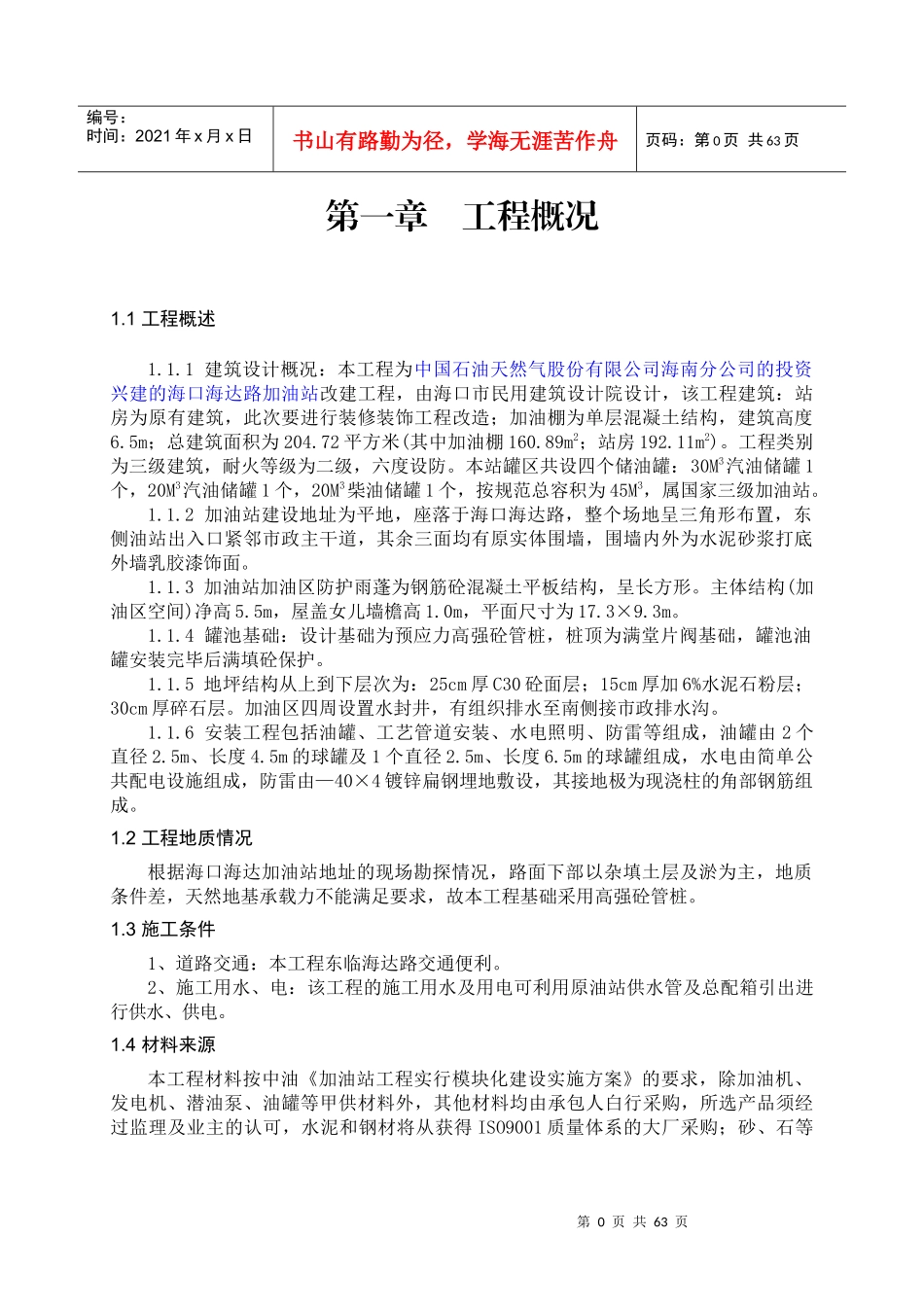

第0页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共63页第一章工程概况1.1工程概述1.1.1建筑设计概况：本工程为中国石油天然气股份有限公司海南分公司的投资兴建的海口海达路加油站改建工程，由海口市民用建筑设计院设计，该工程建筑：站房为原有建筑，此次要进行装修装饰工程改造；加油棚为单层混凝土结构，建筑高度6.5m；总建筑面积为204.72平方米(其中加油棚160.89m2；站房192.11m2)。工程类别为三级建筑，耐火等级为二级，六度设防。本站罐区共设四个储油罐：30M3汽油储罐1个，20M3汽油储罐1个，20M3柴油储罐1个，按规范总容积为45M3，属国家三级加油站。1.1.2加油站建设地址为平地，座落于海口海达路，整个场地呈三角形布置，东侧油站出入口紧邻市政主干道，其余三面均有原实体围墙，围墙内外为水泥砂浆打底外墙乳胶漆饰面。1.1.3加油站加油区防护雨蓬为钢筋砼混凝土平板结构，呈长方形。主体结构(加油区空间)净高5.5m，屋盖女儿墙檐高1.0m，平面尺寸为17.3×9.3m。1.1.4罐池基础：设计基础为预应力高强砼管桩，桩顶为满堂片阀基础，罐池油罐安装完毕后满填砼保护。1.1.5地坪结构从上到下层次为：25cm厚C30砼面层；15cm厚加6%水泥石粉层；30cm厚碎石层。加油区四周设置水封井，有组织排水至南侧接市政排水沟。1.1.6安装工程包括油罐、工艺管道安装、水电照明、防雷等组成，油罐由2个直径2.5m、长度4.5m的球罐及1个直径2.5m、长度6.5m的球罐组成，水电由简单公共配电设施组成，防雷由—40×4镀锌扁钢埋地敷设，其接地极为现浇柱的角部钢筋组成。1.2工程地质情况根据海口海达加油站地址的现场勘探情况，路面下部以杂填土层及淤为主，地质条件差，天然地基承载力不能满足要求，故本工程基础采用高强砼管桩。1.3施工条件1、道路交通：本工程东临海达路交通便利。2、施工用水、电：该工程的施工用水及用电可利用原油站供水管及总配箱引出进行供水、供电。1.4材料来源本工程材料按中油《加油站工程实行模块化建设实施方案》的要求，除加油机、发电机、潜油泵、油罐等甲供材料外，其他材料均由承包人白行采购，所选产品须经过监理及业主的认可，水泥和钢材将从获得ISO9001质量体系的大厂采购；砂、石等第1页共63页第0页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页地材从当地优质生产基地进行采购，并纳入地方运输力量。1.5工期与质量要求按建设方的加油站建设投运要求，在开工后的90天内完成。计划开工日期为2009年4月1日，计划竣工日期为2009年6月29日。工程质量按照国家颁布的验收及评定执行，全部工程质量达到国家规定合格标准。1.6改造内容本工程按中油《加油站建设标准》和《加油站建设基础设计》按2005年版、《加油站工程实行模块化建设实施方案》的标准进行统一形象改造。工程改造内容包括站房改造、加油棚拆除重建、油罐基础土建拆除重建、电气线路改造、工艺管道改造、道路等项目。1、土建部分：(1)站房：站房改造工程按中油加油站建设标准进行改建改造，改造内容：拆除便利店内外装饰、加油棚、围墙、地面，装饰按中油加油站建设标准进行统一施工，包括外墙面涂饰、地面砖铺贴、墙面粉刷及涂料晴雨漆、天棚铝扣板板吊顶、大门钢化玻璃地弹簧门等。具体详站房改造图。(2)加油棚改造：加油岛按标准进行统一改造，加油岛共计2个。(3)油罐基础土建配套改造：设计基础为高强砼管桩基础，承台为600mm厚C30砼，罐池油罐安装完毕后满填砼保护，预留人孔位置，待工艺管道及设备安装完毕后，上覆浇筑C25砼。(4)室外配件：操作井、隔油池、卸油口、消防间、砂池均按中油加油站建设标准进行统一施工。2、安装部分：(1)电气线路改造：对站房、广告招牌等室外电气线路进行重新铺设；罐区做综合防雷防静电改造。站房电气线路综合改造工作内容：发、配电间电气线路改造，各功能房电气线路按中油统一标准进行综合布线，照明箱、灯具等各种用电设备、卫生间灯具、插座、开关等进行安装。室外电气线路改造：加油棚灯具进行安装、广告招牌和指示牌电源线的引入(室外电气改造安装电缆套防爆钢管埋地敷设，过路面时需刨地沟)...
