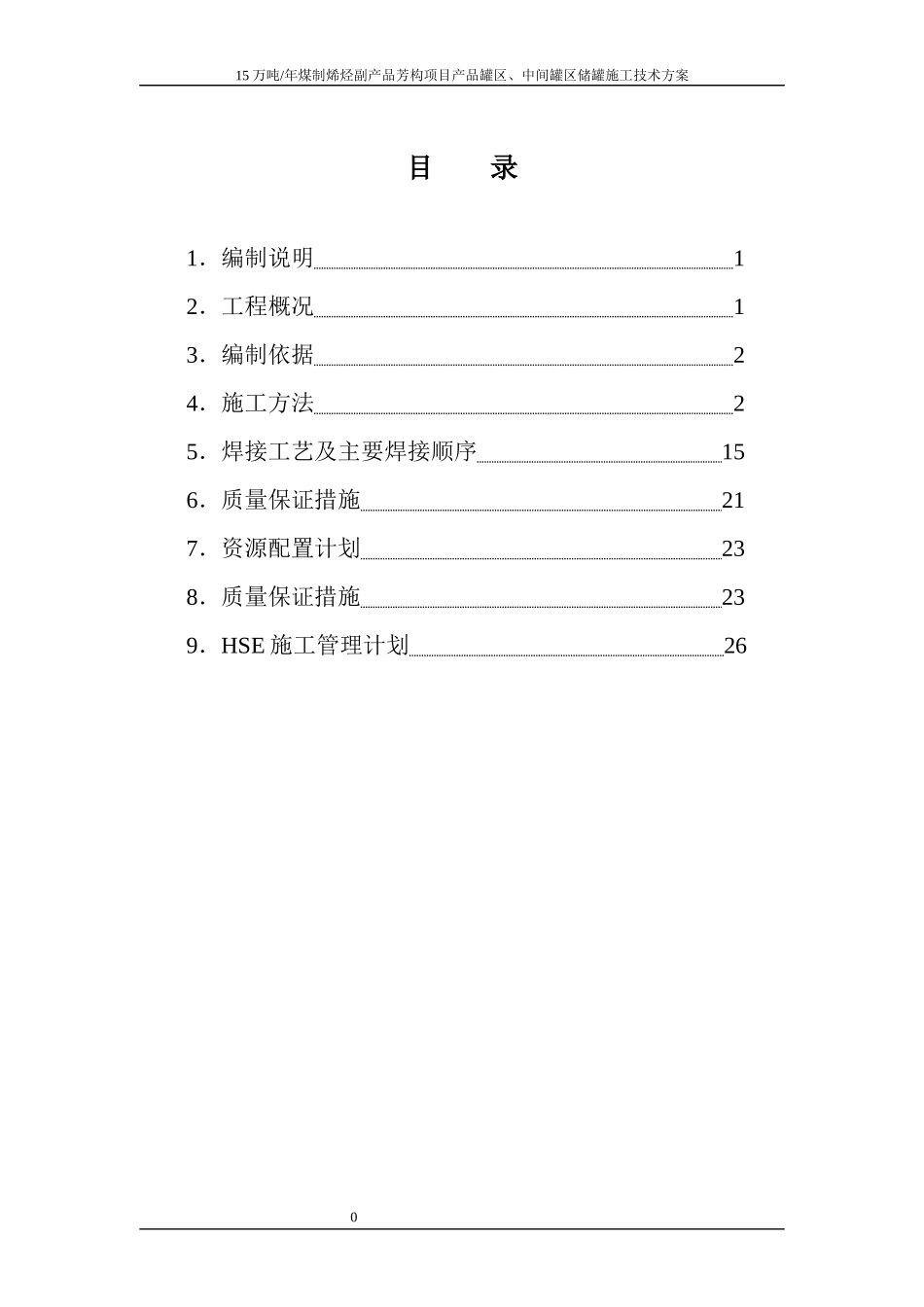

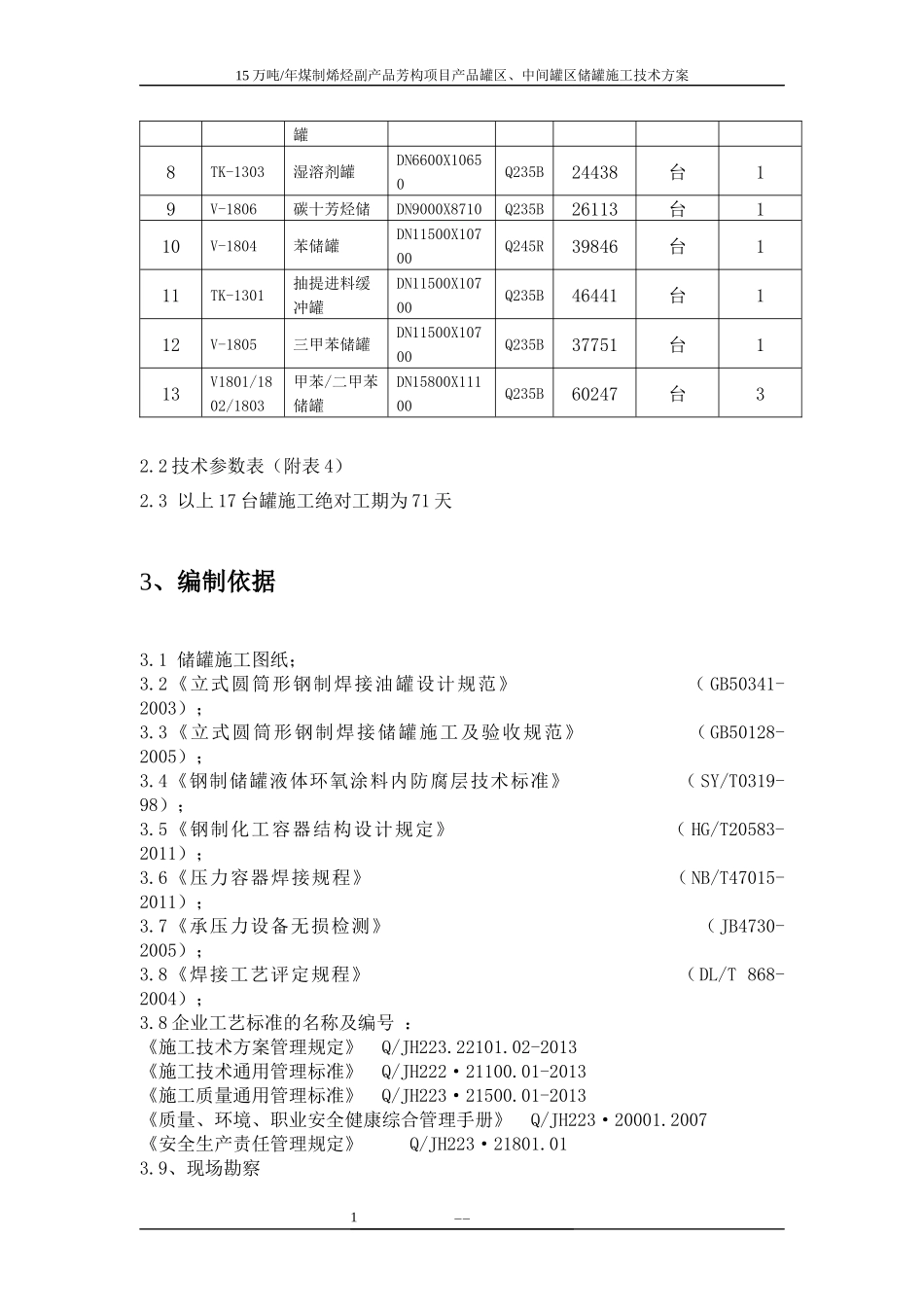

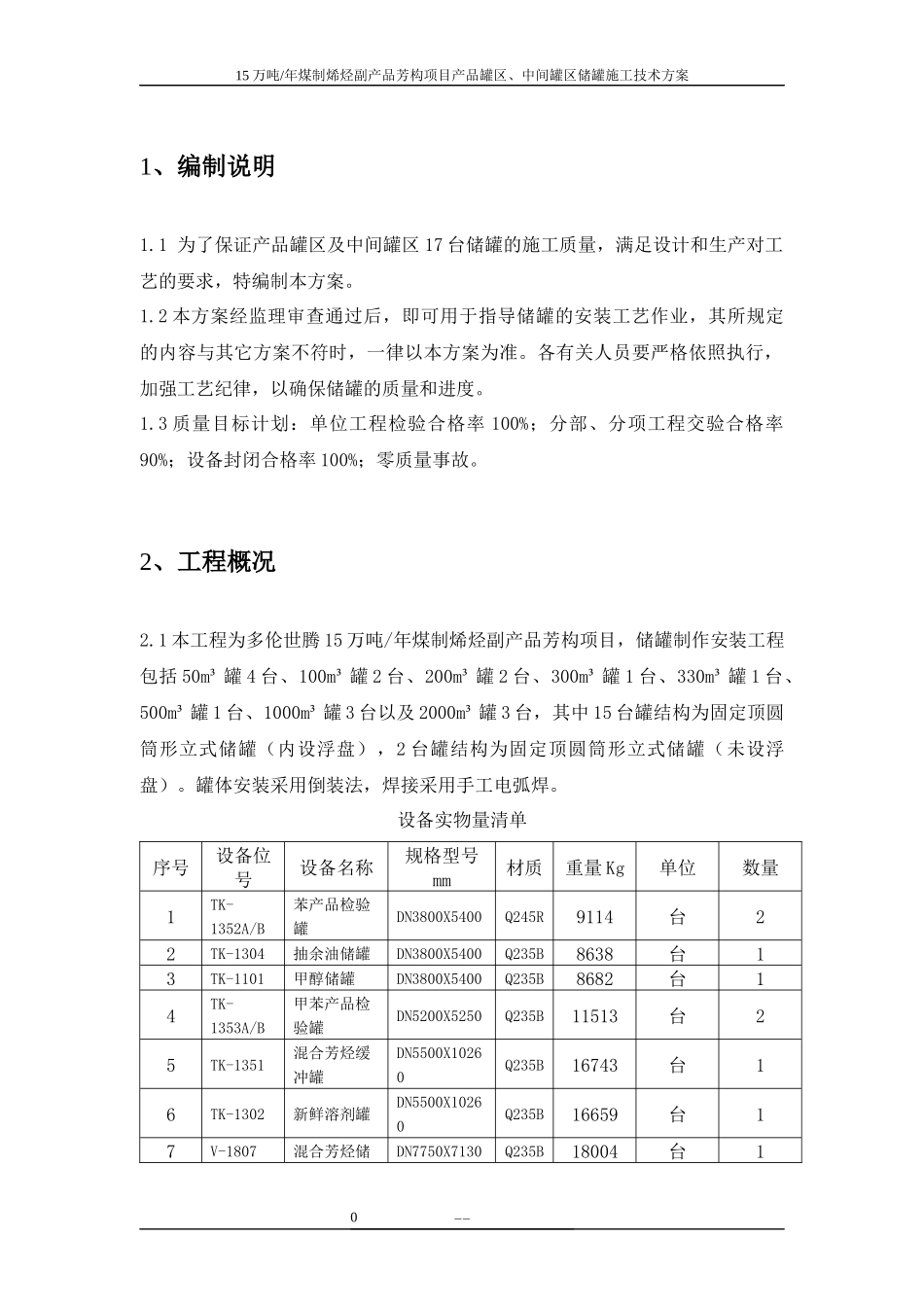

015万吨/年煤制烯烃副产品芳构项目产品罐区、中间罐区储罐施工技术方案目录1．编制说明12．工程概况13．编制依据24．施工方法25．焊接工艺及主要焊接顺序156．质量保证措施217．资源配置计划238．质量保证措施239．HSE施工管理计划26--0015万吨/年煤制烯烃副产品芳构项目产品罐区、中间罐区储罐施工技术方案1、编制说明1.1为了保证产品罐区及中间罐区17台储罐的施工质量，满足设计和生产对工艺的要求，特编制本方案。1.2本方案经监理审查通过后，即可用于指导储罐的安装工艺作业，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保储罐的质量和进度。1.3质量目标计划：单位工程检验合格率100%；分部、分项工程交验合格率90%；设备封闭合格率100%；零质量事故。2、工程概况2.1本工程为多伦世腾15万吨/年煤制烯烃副产品芳构项目，储罐制作安装工程包括50m³罐4台、100m³罐2台、200m³罐2台、300m³罐1台、330m³罐1台、500m³罐1台、1000m³罐3台以及2000m³罐3台，其中15台罐结构为固定顶圆筒形立式储罐（内设浮盘），2台罐结构为固定顶圆筒形立式储罐（未设浮盘）。罐体安装采用倒装法，焊接采用手工电弧焊。设备实物量清单序号设备位号设备名称规格型号mm材质重量Kg单位数量1TK-1352A/B苯产品检验罐DN3800X5400Q245R9114台22TK-1304抽余油储罐DN3800X5400Q235B8638台13TK-1101甲醇储罐DN3800X5400Q235B8682台14TK-1353A/B甲苯产品检验罐DN5200X5250Q235B11513台25TK-1351混合芳烃缓冲罐DN5500X10260Q235B16743台16TK-1302新鲜溶剂罐DN5500X10260Q235B16659台17V-1807混合芳烃储DN7750X7130Q235B18004台1----1015万吨/年煤制烯烃副产品芳构项目产品罐区、中间罐区储罐施工技术方案罐8TK-1303湿溶剂罐DN6600X10650Q235B24438台19V-1806碳十芳烃储DN9000X8710Q235B26113台110V-1804苯储罐DN11500X10700Q245R39846台111TK-1301抽提进料缓冲罐DN11500X10700Q235B46441台112V-1805三甲苯储罐DN11500X10700Q235B37751台113V1801/1802/1803甲苯/二甲苯储罐DN15800X11100Q235B60247台32.2技术参数表（附表4）2.3以上17台罐施工绝对工期为71天3、编制依据3.1储罐施工图纸；3.2《立式圆筒形钢制焊接油罐设计规范》（GB50341-2003）；3.3《立式圆筒形钢制焊接储罐施工及验收规范》（GB50128-2005）；3.4《钢制储罐液体环氧涂料内防腐层技术标准》（SY/T0319-98）；3.5《钢制化工容器结构设计规定》（HG/T20583-2011）；3.6《压力容器焊接规程》（NB/T47015-2011）；3.7《承压力设备无损检测》（JB4730-2005）；3.8《焊接工艺评定规程》（DL/T868-2004）；3.8企业工艺标准的名称及编号：《施工技术方案管理规定》Q/JH223.22101.02-2013《施工技术通用管理标准》Q/JH222·21100.01-2013《施工质量通用管理标准》Q/JH223·21500.01-2013《质量、环境、职业安全健康综合管理手册》Q/JH223·20001.2007《安全生产责任管理规定》Q/JH223·21801.013.9、现场勘察----2115万吨/年煤制烯烃副产品芳构项目产品罐区、中间罐区储罐施工技术方案4施工方法4.1施工技术准备4.1.1储罐施工前应具备施工图纸和相关技术资料、施工单位编制并得到有关部门审批的施工方案以及国家或行业的施工及验收规范和项目质量保证计划等文件。4.1.2有关人员要熟悉图纸及有关技术文件、规范等，通过图纸会审，明确储罐及其配管的要求。4.1.3技术员根据现场实际情况和施工技术文件，编制有针对性的、切实可行的作业指导书，并进行相应的技术交底。4.1.4所有参与项目的焊工必须取得按《特种设备焊接操作人员考试细则》进行考试的合格证书。无损检测人员必须持有相应的资格证书。特殊作业工种必须持有相应经认可的特殊工种作业证。4.1.5准备好适用于该项目的焊接工艺评定，根据焊接工艺评定编制焊接工艺卡，经焊接责任工程师审批后实施。4.2施工现场准备4.2.1根据项目总体布置的要求进行施工现场平面布置，作好以下设施的布置：a．临时电源和临时线路；b.材料、管道预制件及技措材料堆放场地；c.材料、配件库房；d.焊材库及焊条烘干室；e.工具、焊机棚；f.起重设施和其它施工设...
