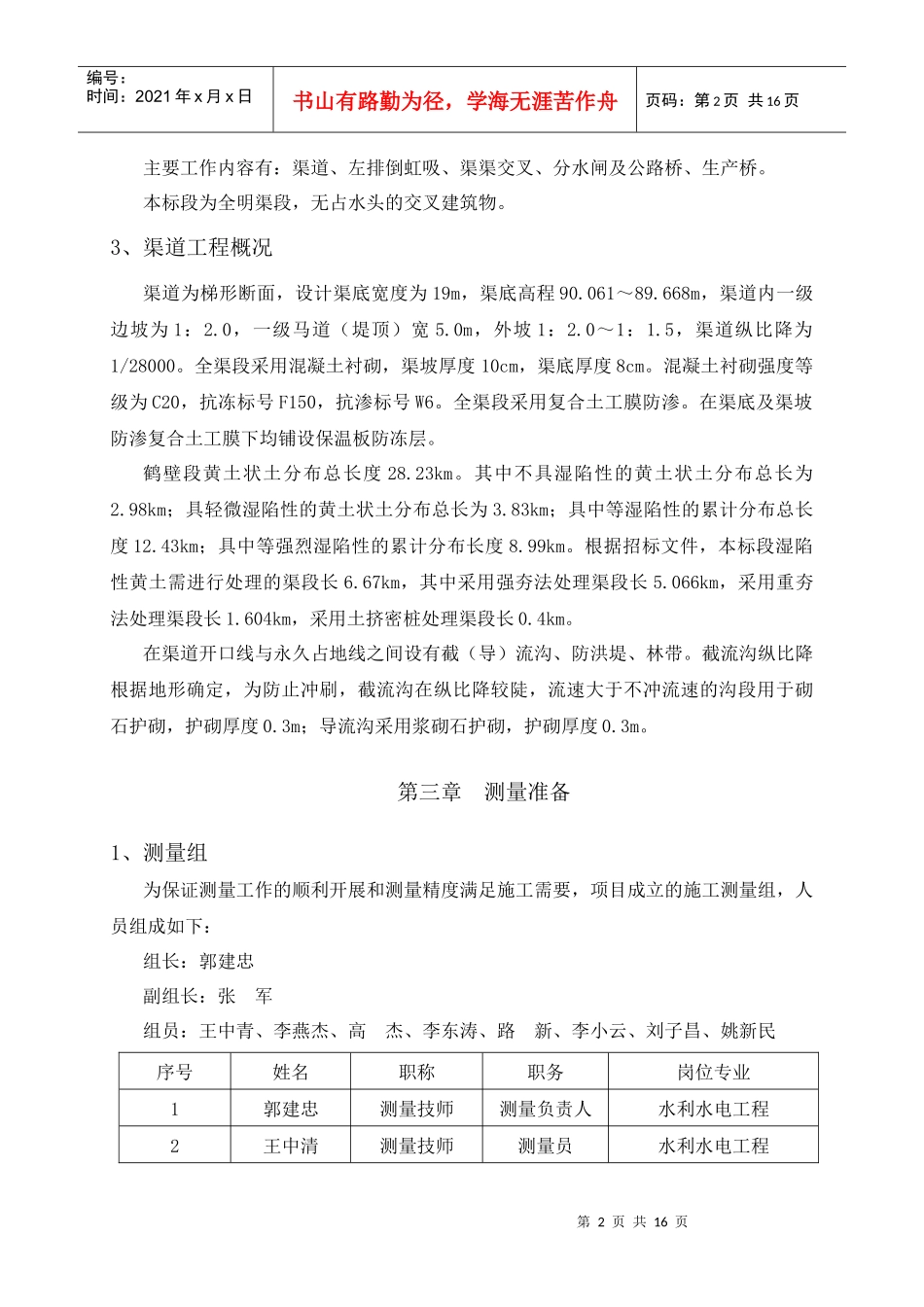

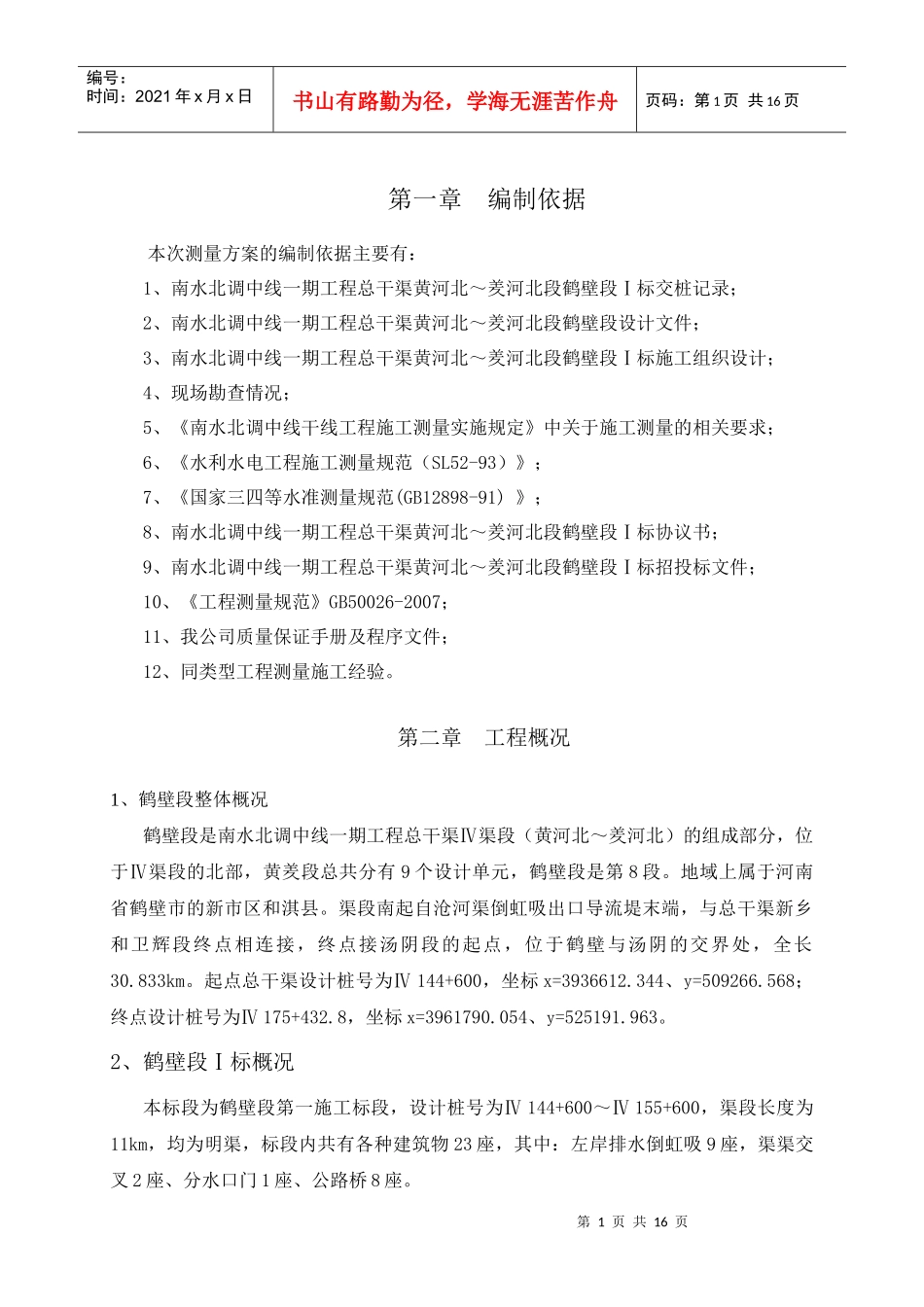

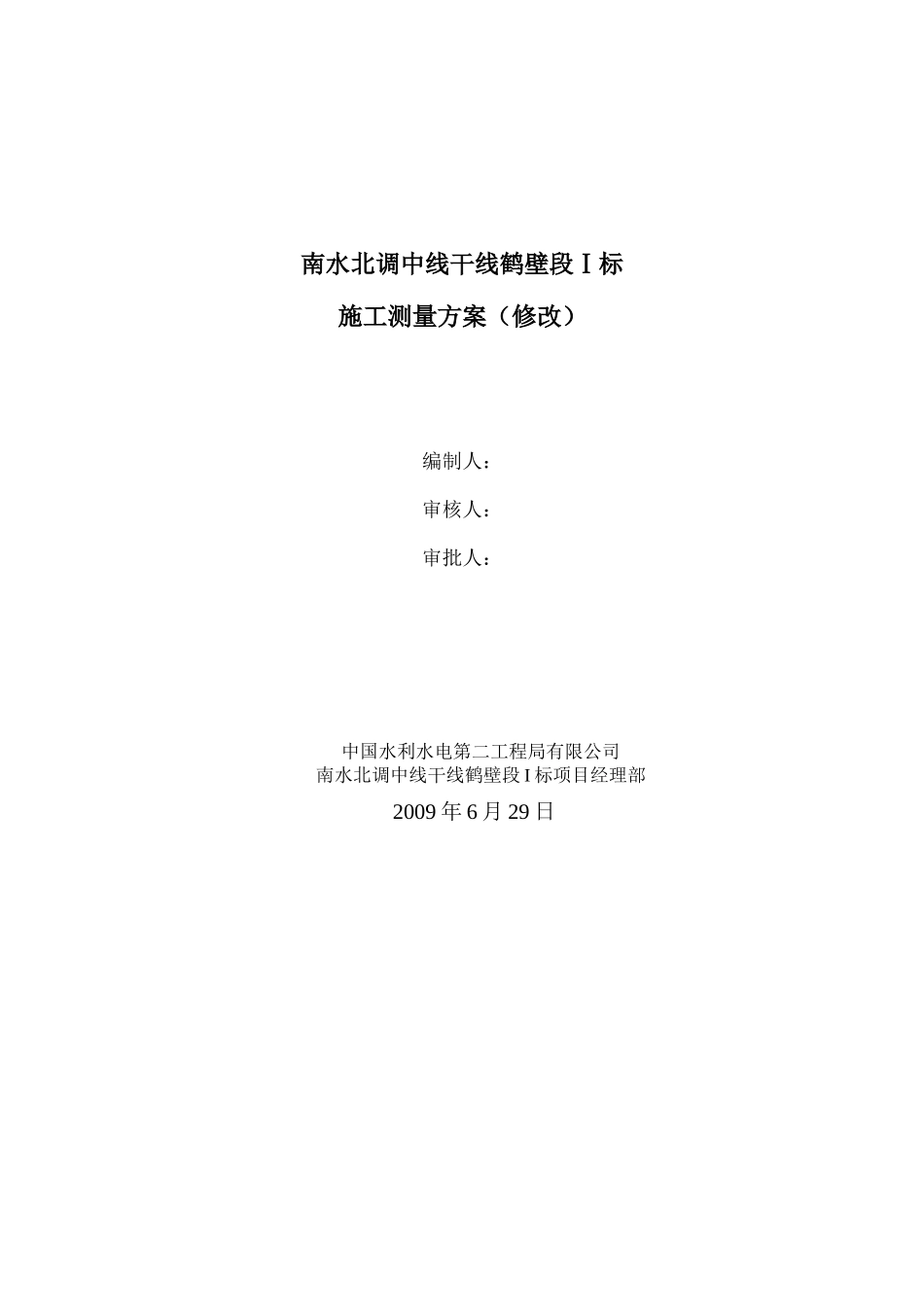

南水北调中线干线鹤壁段Ⅰ标施工测量方案（修改）编制人：审核人：审批人：中国水利水电第二工程局有限公司南水北调中线干线鹤壁段Ι标项目经理部2009年6月29日第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第一章编制依据本次测量方案的编制依据主要有：1、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标交桩记录；2、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段设计文件；3、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标施工组织设计；4、现场勘查情况；5、《南水北调中线干线工程施工测量实施规定》中关于施工测量的相关要求；6、《水利水电工程施工测量规范（SL52-93）》；7、《国家三四等水准测量规范(GB12898-91)》；8、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标协议书；9、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标招投标文件；10、《工程测量规范》GB50026-2007；11、我公司质量保证手册及程序文件；12、同类型工程测量施工经验。第二章工程概况1、鹤壁段整体概况鹤壁段是南水北调中线一期工程总干渠Ⅳ渠段（黄河北～羑河北）的组成部分，位于Ⅳ渠段的北部，黄羑段总共分有9个设计单元，鹤壁段是第8段。地域上属于河南省鹤壁市的新市区和淇县。渠段南起自沧河渠倒虹吸出口导流堤末端，与总干渠新乡和卫辉段终点相连接，终点接汤阴段的起点，位于鹤壁与汤阴的交界处，全长30.833km。起点总干渠设计桩号为Ⅳ144+600，坐标x=3936612.344、y=509266.568；终点设计桩号为Ⅳ175+432.8，坐标x=3961790.054、y=525191.963。2、鹤壁段Ⅰ标概况本标段为鹤壁段第一施工标段，设计桩号为Ⅳ144+600～Ⅳ155+600，渠段长度为11km，均为明渠，标段内共有各种建筑物23座，其中：左岸排水倒虹吸9座，渠渠交叉2座、分水口门1座、公路桥8座。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页主要工作内容有：渠道、左排倒虹吸、渠渠交叉、分水闸及公路桥、生产桥。本标段为全明渠段，无占水头的交叉建筑物。3、渠道工程概况渠道为梯形断面，设计渠底宽度为19m，渠底高程90.061～89.668m，渠道内一级边坡为1：2.0，一级马道（堤顶）宽5.0m，外坡1：2.0～1：1.5，渠道纵比降为1/28000。全渠段采用混凝土衬砌，渠坡厚度10cm，渠底厚度8cm。混凝土衬砌强度等级为C20，抗冻标号F150，抗渗标号W6。全渠段采用复合土工膜防渗。在渠底及渠坡防渗复合土工膜下均铺设保温板防冻层。鹤壁段黄土状土分布总长度28.23km。其中不具湿陷性的黄土状土分布总长为2.98km；具轻微湿陷性的黄土状土分布总长为3.83km；具中等湿陷性的累计分布总长度12.43km；具中等强烈湿陷性的累计分布长度8.99km。根据招标文件，本标段湿陷性黄土需进行处理的渠段长6.67km，其中采用强夯法处理渠段长5.066km，采用重夯法处理渠段长1.604km，采用土挤密桩处理渠段长0.4km。在渠道开口线与永久占地线之间设有截（导）流沟、防洪堤、林带。截流沟纵比降根据地形确定，为防止冲刷，截流沟在纵比降较陡，流速大于不冲流速的沟段用于砌石护砌，护砌厚度0.3m；导流沟采用浆砌石护砌，护砌厚度0.3m。第三章测量准备1、测量组为保证测量工作的顺利开展和测量精度满足施工需要，项目成立的施工测量组，人员组成如下：组长：郭建忠副组长：张军组员：王中青、李燕杰、高杰、李东涛、路新、李小云、刘子昌、姚新民序号姓名职称职务岗位专业1郭建忠测量技师测量负责人水利水电工程2王中清测量技师测量员水利水电工程第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页3高杰助理工程师测量员工程管理4李东涛助理工程师测量员水利水电工程5李小云助理工程师测量员水利水电工程6路新助理工程师测量员水利水电工程7李燕杰助理工程师测量员工民建8刘子昌助理工程师测量员水利水电工程9姚新民助理工程师测量员水利水电工程10陈建文工程师测量员水利水电工程11张军工程师测量副组长城建由于施工需要，我项目部测量组分成两个测量小组：第一小组组长：郭建忠组...
