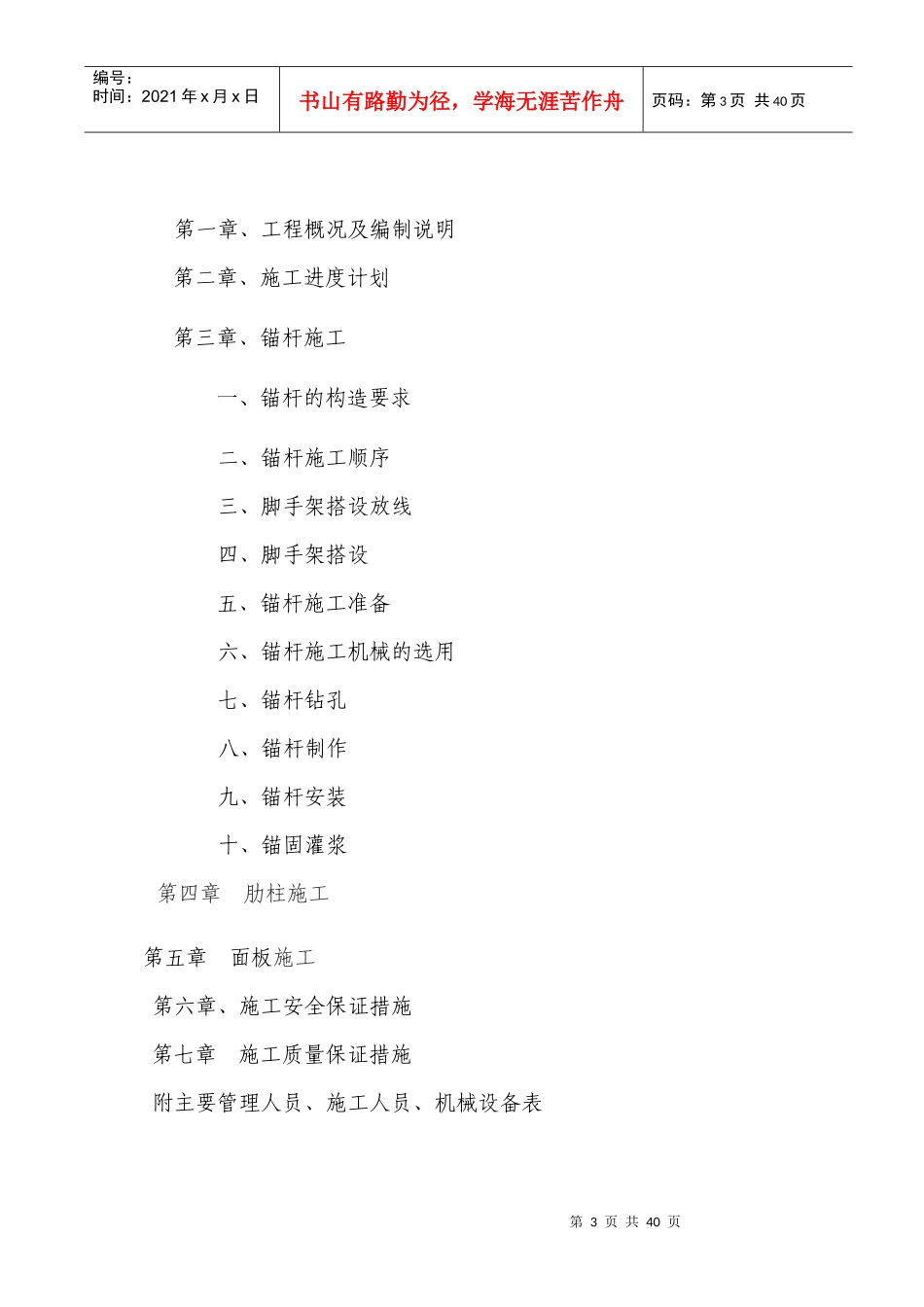

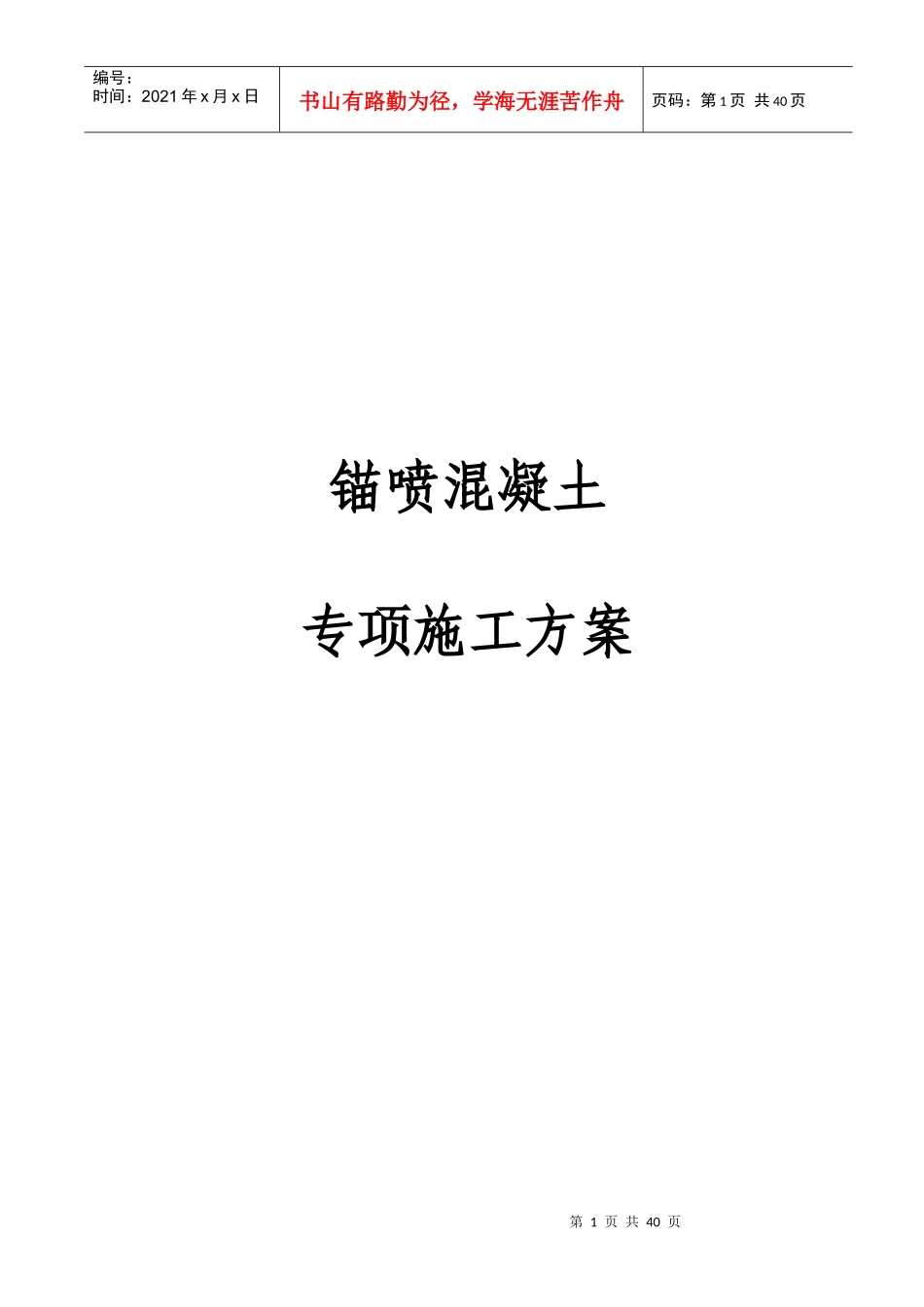

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页锚喷混凝土专项施工方案第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页编制单位：编制人：编制时间：目录第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页第一章、工程概况及编制说明第二章、施工进度计划第三章、锚杆施工一、锚杆的构造要求二、锚杆施工顺序三、脚手架搭设放线四、脚手架搭设五、锚杆施工准备六、锚杆施工机械的选用七、锚杆钻孔八、锚杆制作九、锚杆安装十、锚固灌浆第四章肋柱施工第五章面板施工第六章、施工安全保证措施第七章施工质量保证措施附主要管理人员、施工人员、机械设备表第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页第一章工程概况及编制说明第一节工程概况该工程位于国庆路市邮政局旁，场内最大高程332、最小高程308，挡墙为肋柱+普通长锚杆板肋式挡墙。砂浆锚杆直径φ110、φ130、锚孔约９00个，锚固段长度3米-3.5米，挡墙高度22米～５米，墙厚200mm，面积5000。㎡第二节编制依据一、该工程施工承包合同。二、业主方提供的该工程施工图和边坡锚杆挡墙施工图纸。三、现场实地考察，实测数据。四、施工区域内的自然地理特征;五、本公司具有的施工设备、技术力量以及相关工程的施工经验;六、国家现行施工规范和施工操作规程:《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑边坡工程技术规范》GB50330-2002《建筑边坡支护技术规范》DB50/5018-2001《砼强度检验评定标准》（GBJ107—87）七、重庆市相关职能部门的有关文件。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页第二章施工进度计划施工进度计划：计划于年月日开工，年月日竣工，共计日历天。（附施工进度横道图）第三章锚杆施工一、锚杆的构造要求1、锚杆采用HRB335级Φ25、Φ22钢筋，长度从4.5～12.5米。具体见设计施工图2、锚杆上下排垂直间距2.5m，水平间距2.2m、2.5m。3、锚杆倾角为A-B段为20°、B-D-1段为30°、D-2-E段为20°.4、锚杆锚固体采用水泥砂浆，其强度等级为M30。5、锚孔直径为φ110、φ130二、锚杆施工顺序修整边坡坡面→制作安装边坡及坡面排水设施→布置普通长锚杆孔位→锚杆成孔、安装、注浆→人工坡面开凿槽模→立模现浇竖向锚梁→坡面挂网喷射砼封闭→养生等。第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页三、脚手架搭设放线本工程锚杆在放线过程中，应注意如下事项：1、注意脚手架基础宽度和长度，必须满足脚手架搭设规范要求和机械停放、操作面宽度要求。2、充分考虑脚手架立杆、间距和大横杆步距高度，不能使立杆和大横杆及大横杆上的加密小横杆与排水孔及锚杆的孔位相冲突，如发生冲突，应进行第二次放线，调整脚手架位置，进行二次放线，直到满足要求为止。四、脚手架搭设1、脚手架选型（1）、根据地质资料及施工现场实际情况显示，该支护从已完成边坡现有地平面搭设双排扣件式脚手架，场地表面中风化岩石。故脚手架基础中风化岩石层作持力层；（2）、材料尽量选择具有足够承载力又能周转使用的现有材料和以后能重复利用的材料。根据现场的实际情况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地干均采用φ48×3.5钢管，连接扣件采用标准扣件；（3）、根据高边坡实际设计参数，脚手架随坡度而设，主受力立杆间距1.5m，其余辅助受力立杆随坡度而调整搭设间距1.4—1.5m，锚杆施工自下而上施工，因此脚手架施工顺序也由下而上搭设。（5）、脚手架连墙杆采用φ25mm螺纹钢筋，按照1步2跨（1h×2L）第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页进行设置，固定点拉杆深度不低于1.5m，角度与边坡锚杆角度相等2、脚手架设计参数（1）、脚手板为5cm厚木脚手板或者5cm*250cm竹片相串脚手板，其自重标准值为0.35kN/m2（2）、钢管尺寸均为...
