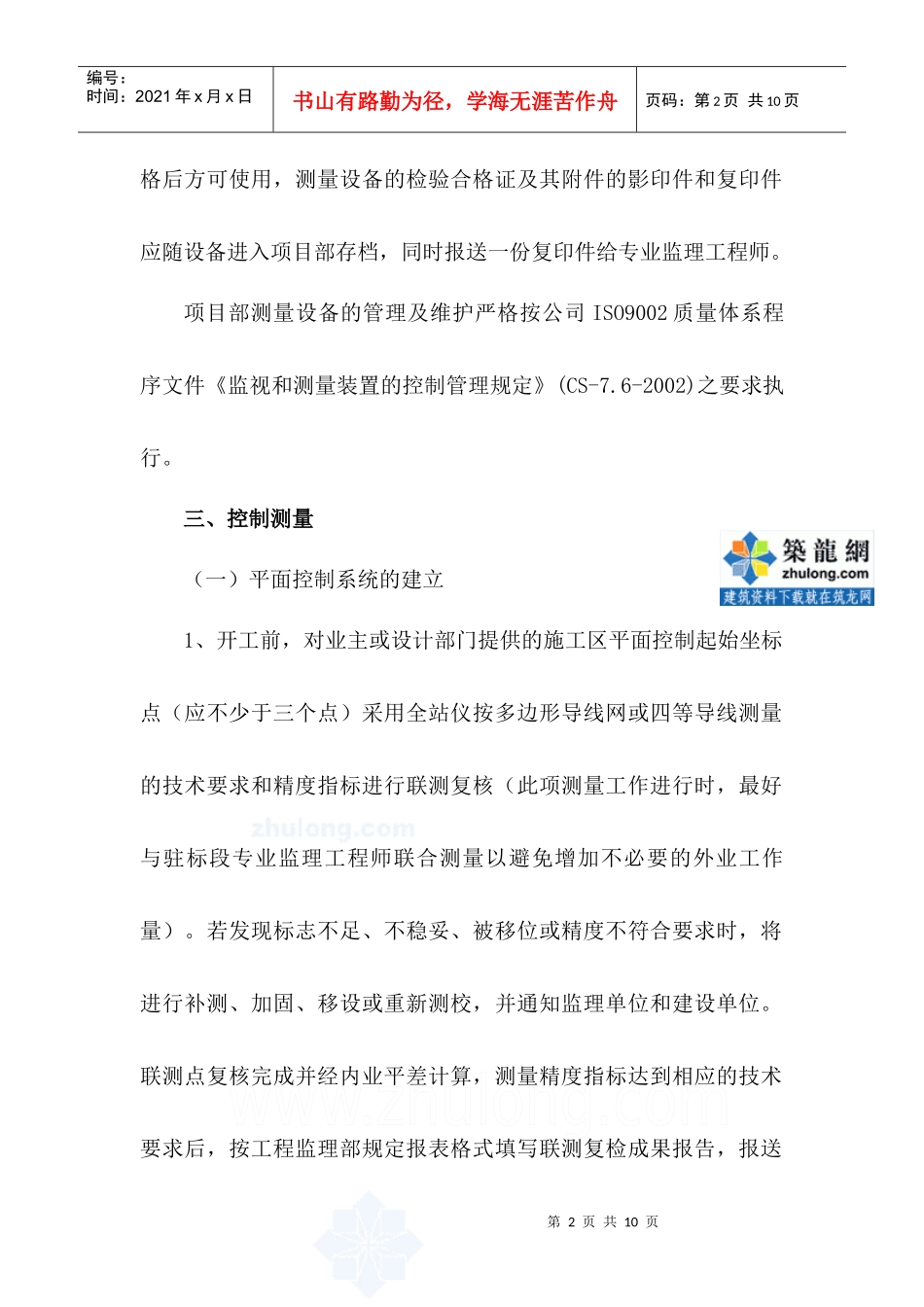

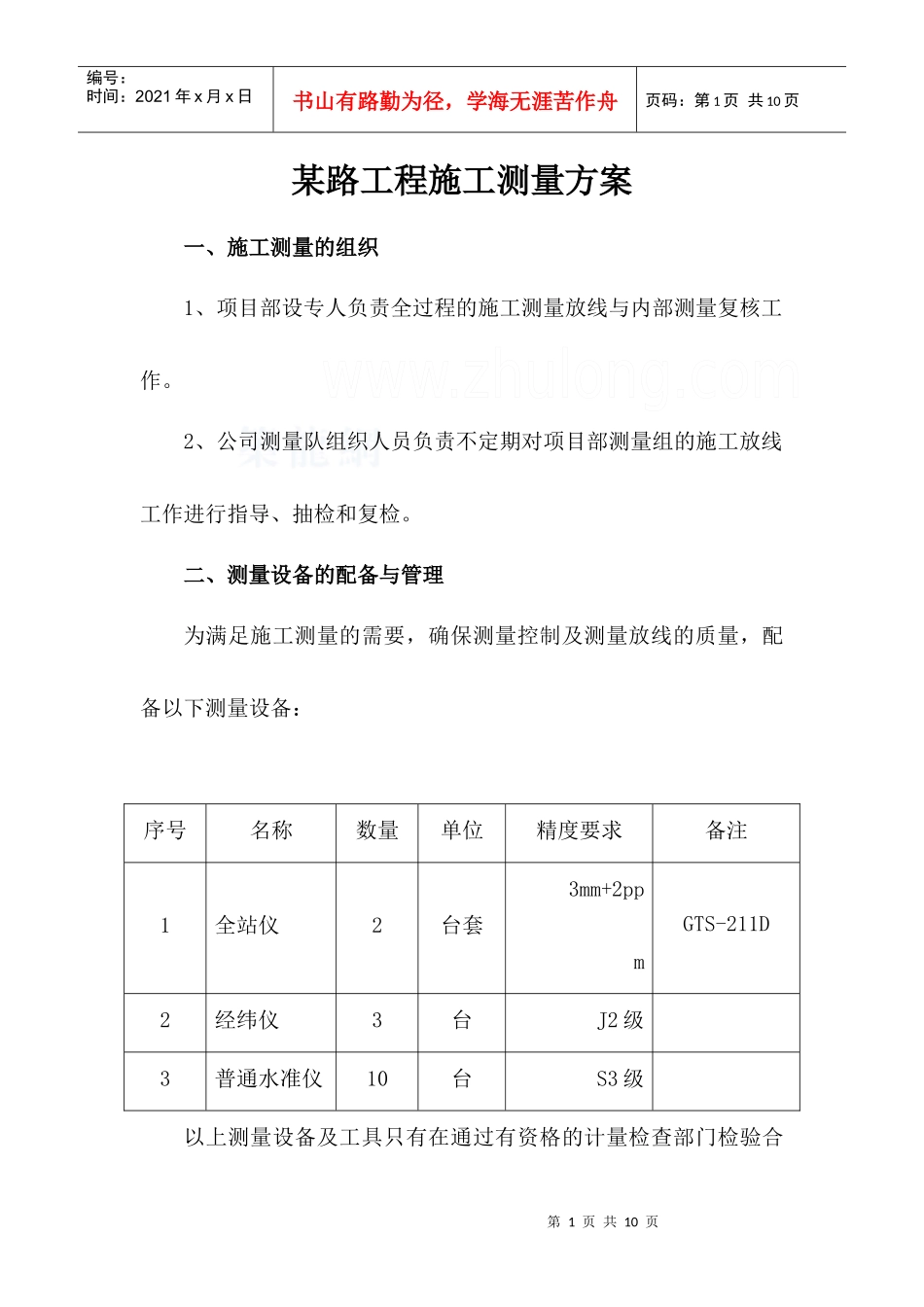

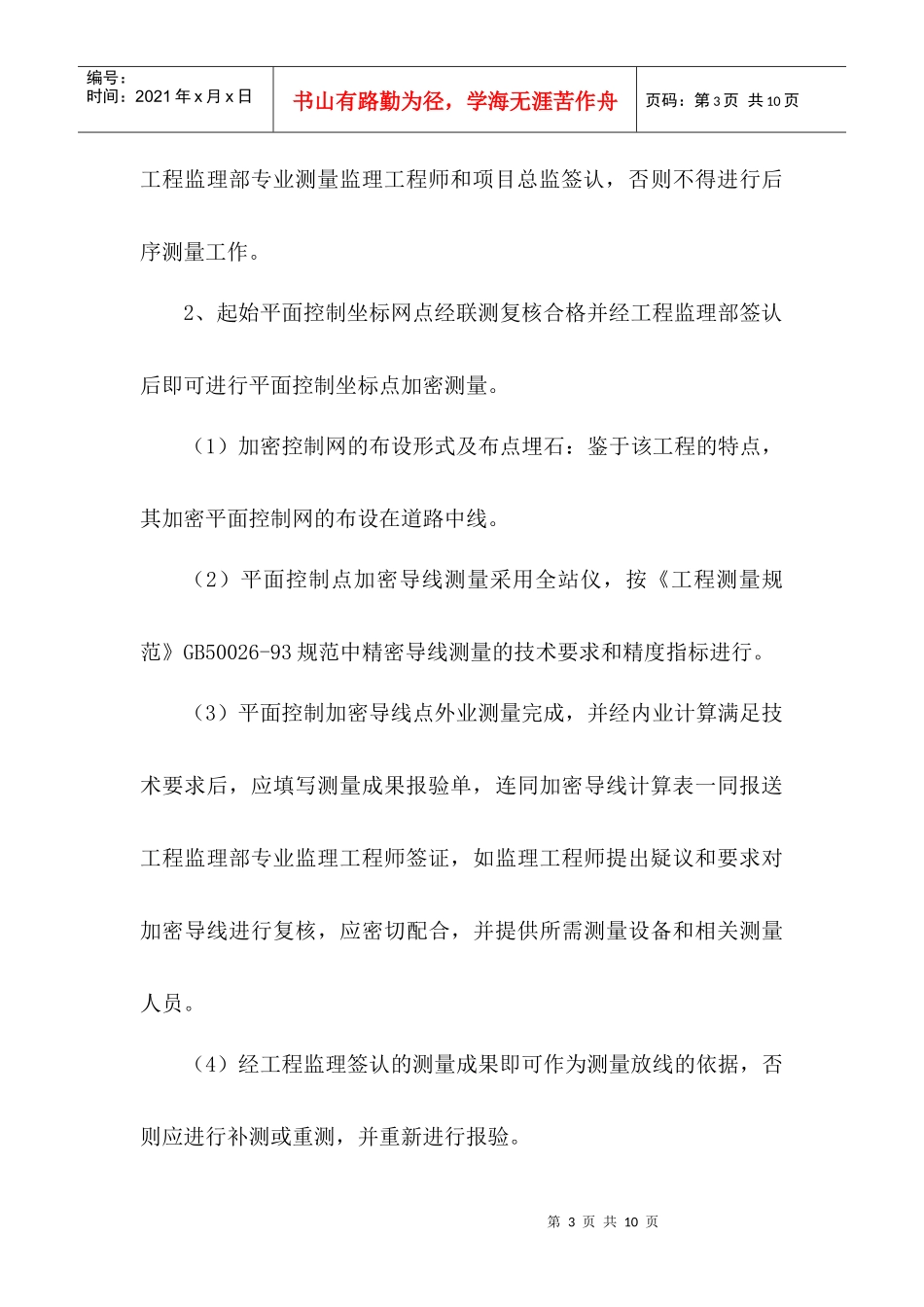

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页某路工程施工测量方案一、施工测量的组织1、项目部设专人负责全过程的施工测量放线与内部测量复核工作。2、公司测量队组织人员负责不定期对项目部测量组的施工放线工作进行指导、抽检和复检。二、测量设备的配备与管理为满足施工测量的需要，确保测量控制及测量放线的质量，配备以下测量设备：序号名称数量单位精度要求备注1全站仪2台套3mm+2ppmGTS-211D2经纬仪3台J2级3普通水准仪10台S3级以上测量设备及工具只有在通过有资格的计量检查部门检验合第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页格后方可使用，测量设备的检验合格证及其附件的影印件和复印件应随设备进入项目部存档，同时报送一份复印件给专业监理工程师。项目部测量设备的管理及维护严格按公司ISO9002质量体系程序文件《监视和测量装置的控制管理规定》(CS-7.6-2002)之要求执行。三、控制测量（一）平面控制系统的建立1、开工前，对业主或设计部门提供的施工区平面控制起始坐标点（应不少于三个点）采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核（此项测量工作进行时，最好与驻标段专业监理工程师联合测量以避免增加不必要的外业工作量）。若发现标志不足、不稳妥、被移位或精度不符合要求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设单位。联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告，报送第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。2、起始平面控制坐标网点经联测复核合格并经工程监理部签认后即可进行平面控制坐标点加密测量。（1）加密控制网的布设形式及布点埋石：鉴于该工程的特点，其加密平面控制网的布设在道路中线。（2）平面控制点加密导线测量采用全站仪，按《工程测量规范》GB50026-93规范中精密导线测量的技术要求和精度指标进行。（3）平面控制加密导线点外业测量完成，并经内业计算满足技术要求后，应填写测量成果报验单，连同加密导线计算表一同报送工程监理部专业监理工程师签证，如监理工程师提出疑议和要求对加密导线进行复核，应密切配合，并提供所需测量设备和相关测量人员。（4）经工程监理签认的测量成果即可作为测量放线的依据，否则应进行补测或重测，并重新进行报验。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页（5）在工程施工中，应定期对所布设的加密控制网进行复测，以防止因施工而引起控制点的位移变形而影响施工放线的质量及精度，复测结果应形成文字资料，报送工程监理部。（二）高程控制系统的建立1、对业主或设计部门提供水准基点（不应少于2个点）进行水准联测复核，测量水准基点时采用S1型精密水准仪配铟钢水准尺，按三等水准测量的技术要求进行，复核测量结果报送监理部签认（此项工作在外业作业时，亦应请专业监理工程师到场监督）。2、水准点加密测量水准路线的确定按点埋石：在标段施工区间范围内，沿线路两侧的稳定位置埋水准点标志桩并与业主或设计部门提供的水准基点形成符合或闭合水准路线，相邻两加密水准点间距离控制在80～120m，以确保在进行施工测量高程放样时能引测高程。四、施工图审核工程开工施工放线之前，项目部专业测量工程师应对整个工程第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页施工图中给出所有测量放线起始数据进行认真的复核计算，并以表格或附图的形式形成书面资料，对经过复核计算与施工图不符的测量放样数据，连同原图纸给定的数据以及其所在的施工图的位置记录一起报送工程监理部，以便及时与设计部门联系处理，这些数据只有在原设计部门有明确答复和确认后才可作为测量放线的依据。五、施工测量放线以上测量放线工作一经完成，应及时进...
