顶管工程施工方案VIP免费

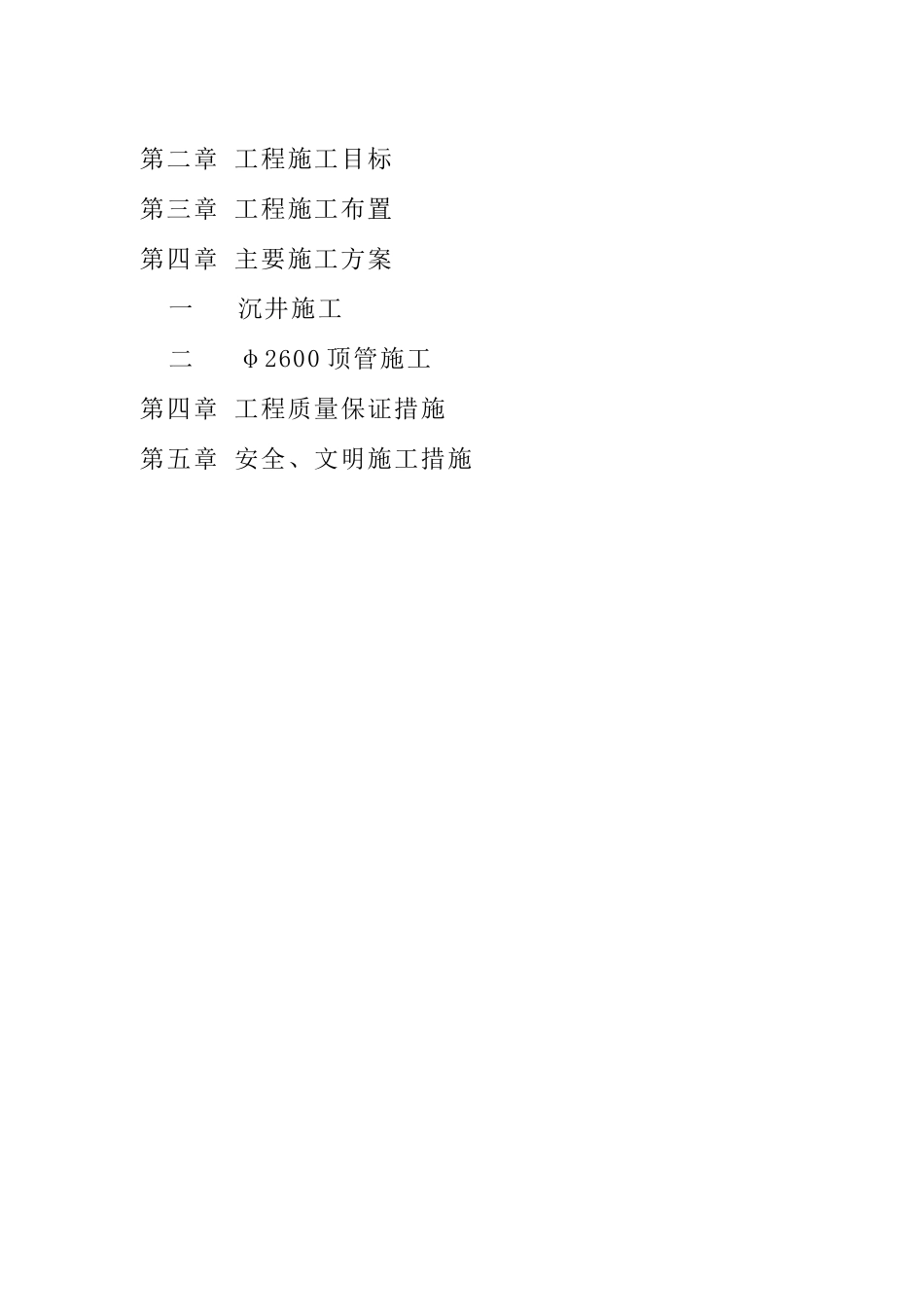

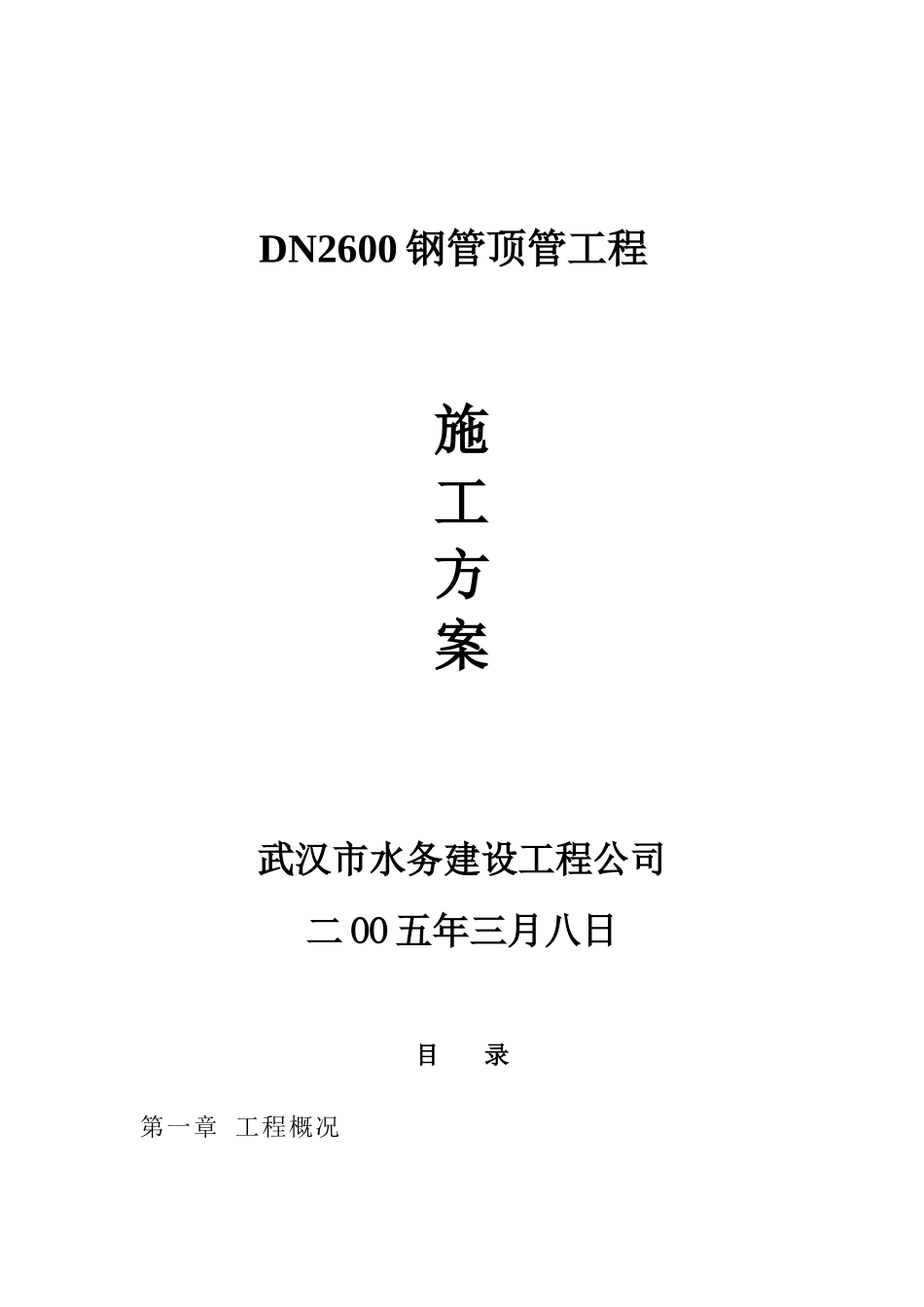

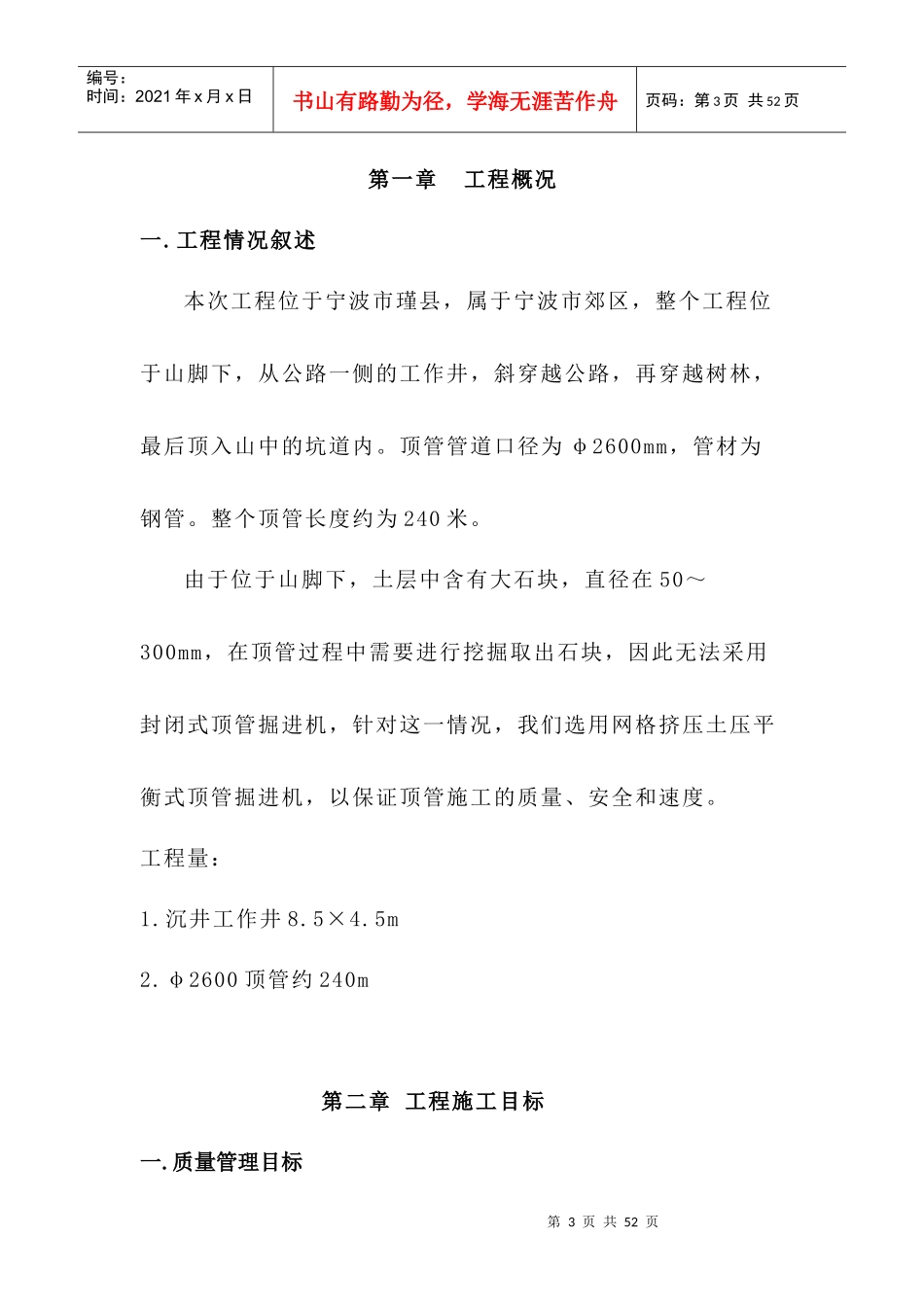

DN2600钢管顶管工程施工方案武汉市水务建设工程公司二OO五年三月八日目录第一章工程概况第二章工程施工目标第三章工程施工布置第四章主要施工方案一沉井施工二φ2600顶管施工第四章工程质量保证措施第五章安全、文明施工措施第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页第一章工程概况一.工程情况叙述本次工程位于宁波市瑾县，属于宁波市郊区，整个工程位于山脚下，从公路一侧的工作井，斜穿越公路，再穿越树林，最后顶入山中的坑道内。顶管管道口径为φ2600mm，管材为钢管。整个顶管长度约为240米。由于位于山脚下，土层中含有大石块，直径在50～300mm，在顶管过程中需要进行挖掘取出石块，因此无法采用封闭式顶管掘进机，针对这一情况，我们选用网格挤压土压平衡式顶管掘进机，以保证顶管施工的质量、安全和速度。工程量：1.沉井工作井8.5×4.5m2.φ2600顶管约240m第二章工程施工目标一.质量管理目标第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页工程质量目标达到合格，符合设计规定的质量要求。二.进度目标本工程计划施工工期为80天。确保在施工工期内完成整个工程施工。三.安全施工管理目标确保本工程安全重大事故为零。四.文明施工管理目标在本工程施工中，必须创建文明工地，创安全无伤亡事故。五.环境保护目标1.控制粉尘污染，保护人民健康；2.保证原有交通的正常通行和维持沿线生产生活用电及通讯等管线的正常使用。3.确保施工沿线排水通畅，防止积水现场发生。第三章工程施工布置一.工程施工准备工作第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页1.施工现场情况根据图纸，组织公司施工技术人员至施工现场进行实地踏勘。2.施工测量及准备工作根据甲方的交桩记录及有关本工程的测绘资料，检查施工现场的控制桩，导线点，水准点是否正确、松动等，并及时做好攀线桩等保护措施，若发现问题极时汇报。测放临时水准点时，闭合偏差必须≤12K1/2mm，达到精度要求，并报请监理复核通过后方可采用。3.工程材料准备进入工地的材料须具有完整的质量证明，即质保单，对没有质保单的材料坚决清理出场。原材料经复试合格后才能使用。二.施工总平面布置1.接电布置电源从总电源点接入本工程施工点。2.排水措施本工程的排水将采取排水沟予以解决，在临时设施周边开设排水明沟，同时注意环保，不能将污水直接排入水体第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页3.在业主指定地点建设生活区或租用房屋。第四章主要施工方案一.沉井施工1.概述本次顶管施工设工作井一座，采用沉井。内径尺寸为8.5×4.5m，沉井必须精心组织施工，控制地面沉降，确保施工质量、施工安全及保护环境尤为重要。2.人员安排序号工种人数备注1钢筋工32模板、支架、木工43砼工24电焊工15电工1第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页6其它工27吊车驾驶员1总计143.沉井主要施工机械和设备表序号设备名称型号数量备注1挖掘机1M31台2履带吊15t1台3装卸车8t1辆4配电箱200KVA1台5潜水泵3”2只6污泥泵3”1台7高压水泵1只8钢筋切割机6Q-4001台9弯筋机1台10钢筋对焊机RZN-2000B1台11电焊机BX3－300-21台12喷射井点1套4.沉井施工本次施工，我方先进行沉井基坑的开挖,开挖深度为1.2米，待砂垫层和素砼垫层完成后，制作沉井。混凝土强度达到100％后方可进行沉井的下沉施工。沉井采用分节制作一次下沉的工艺，根据第8页共52页第7页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共52页设计要求,沉井井筒及其它部分砼等级为C25，垫层混凝土等级为C20，封底混凝土为C20。地下部分混凝土抗渗标号为S6，水泥采用普通硅酸盐水泥，砂采用中粗砂，水灰比不大于0.5。本次顶管工作井后靠处井壁厚度为0.8米，其余处井壁厚度为0.6m。井身分二次浇筑。第一层制作高度0到3.00m,第二层为3.00m到顶。沉井的下沉采用排水下沉，干封底。4.1沉井施工工艺流程图...
