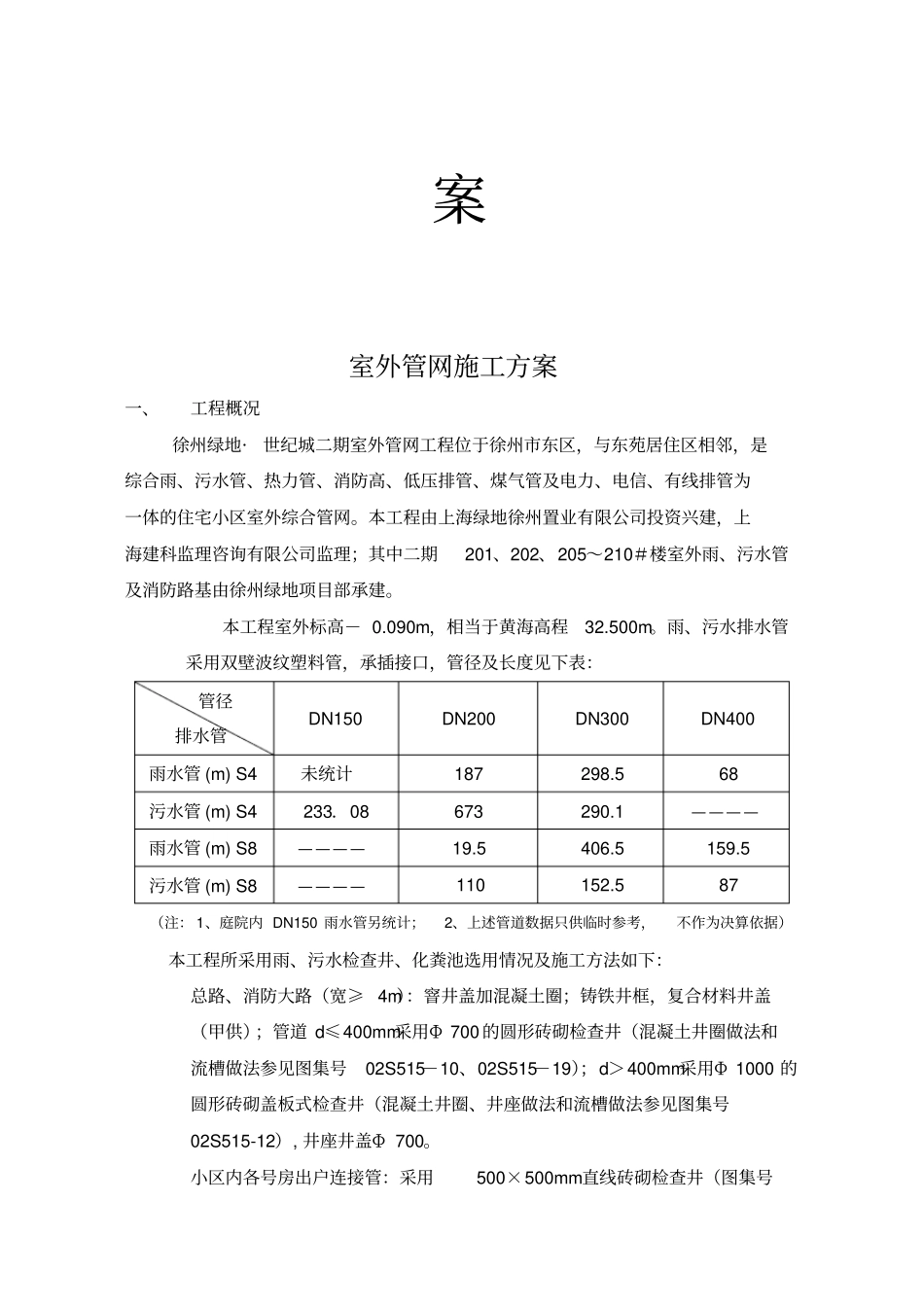

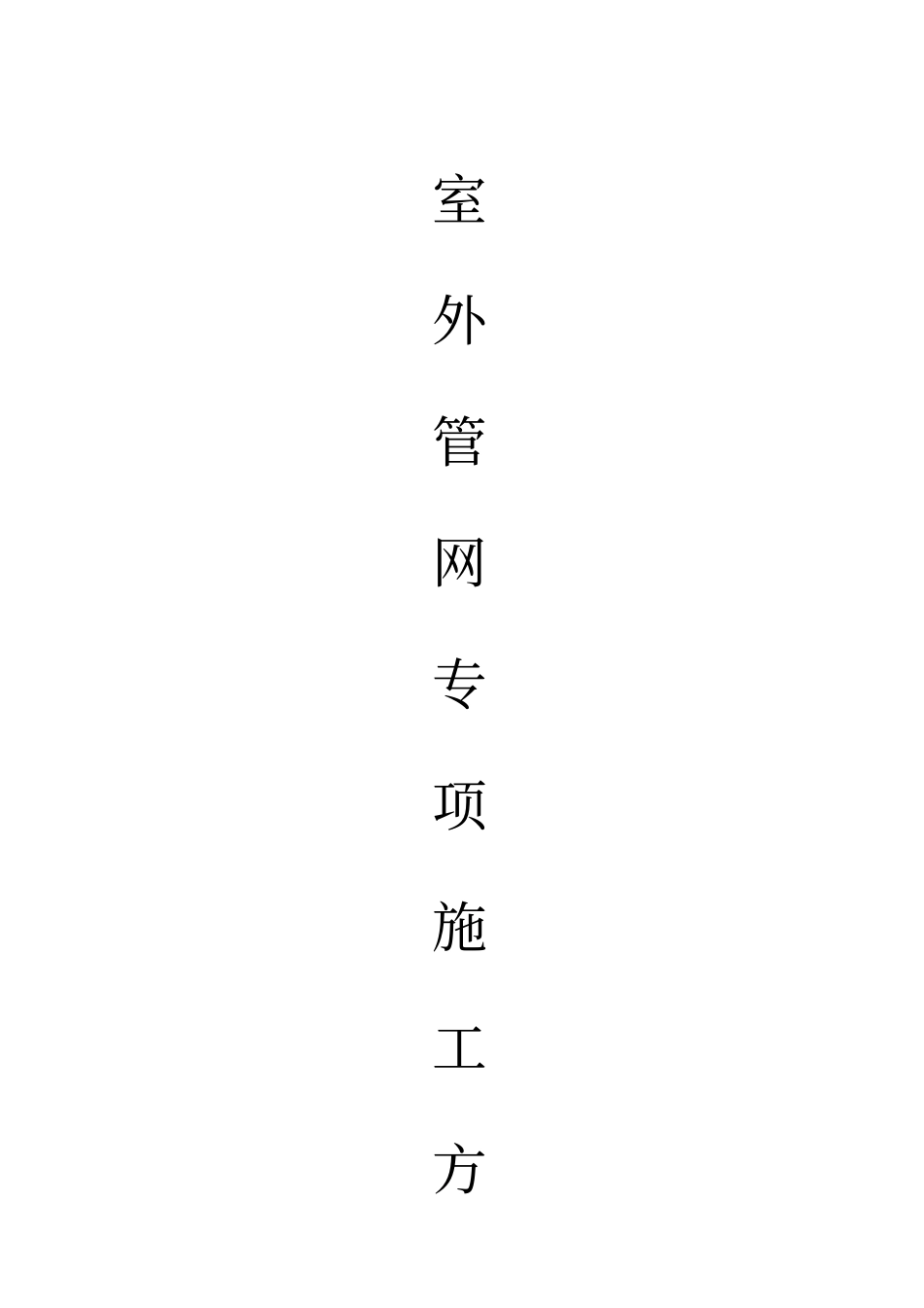

室外管网专项施工方案室外管网施工方案一、工程概况徐州绿地·世纪城二期室外管网工程位于徐州市东区，与东苑居住区相邻，是综合雨、污水管、热力管、消防高、低压排管、煤气管及电力、电信、有线排管为一体的住宅小区室外综合管网。本工程由上海绿地徐州置业有限公司投资兴建，上海建科监理咨询有限公司监理；其中二期201、202、205～210＃楼室外雨、污水管及消防路基由徐州绿地项目部承建。本工程室外标高－0.090m，相当于黄海高程32.500m。雨、污水排水管采用双壁波纹塑料管，承插接口，管径及长度见下表：管径排水管DN150DN200DN300DN400雨水管(m)S4未统计187298.568污水管(m)S4233．08673290.1————雨水管(m)S8————19.5406.5159.5污水管(m)S8————110152.587（注：1、庭院内DN150雨水管另统计；2、上述管道数据只供临时参考，不作为决算依据）本工程所采用雨、污水检查井、化粪池选用情况及施工方法如下：总路、消防大路（宽≥4m）：窨井盖加混凝土圈；铸铁井框，复合材料井盖（甲供）；管道d≤400mm采用Φ700的圆形砖砌检查井（混凝土井圈做法和流槽做法参见图集号02S515－10、02S515－19）；d＞400mm采用Φ1000的圆形砖砌盖板式检查井（混凝土井圈、井座做法和流槽做法参见图集号02S515-12）,井座井盖Φ700。小区内各号房出户连接管：采用500×500mm直线砖砌检查井（图集号02S515-94）,井座井盖500×500mm。庭院内收水井为300×400，盖子为甲供产品，做法同室外雨污水管网中雨水收水井。庭院外雨水井500×500mm，盖子为甲供，做法同室外雨污水管网中检查井。雨水进水口：采用400×300mm砖砌收水井，砖墙厚120mm，落底30cm。化粪池：采用YH圆桶型整体玻璃钢材质，普通型（甲方另发包）。在路中间的，施工时根据实际情况统一调整设在道路旁边，便于今后管理，清掏；化粪池前后各增设一个圆形检查井，用Φ700井座井盖。转角部位增加检查井，具体数量由现场施工需要确定。化粪池最小覆土厚度为0.3m，最大覆土厚度不宜超过1m；外壁距离建筑物外墙净距不小于5m；设通气管，通气管设置的位置由化粪池清喳口及观察口的侧壁接出，接至下游检查井内；进、出水端设置检查井。名称形状规格适用于产品型号雨污水井盖圆形Φ700沥青路雨污水JF802－Φ700化粪池化粪池隔油池商业街隔油池本工程所采用的检查井，除室外明沟底部检查井混凝土井盖(带孔眼或箅子过滤)由施工单位负责制作，其余均由建设单位提供（甲供），具体情况见下表：井座井盖（甲供产品）注：上述井盖的规格未包含外框尺寸。二、编制依据1、徐州绿地·世纪城北区二期外网施工蓝图2、《排水检查井》02S5153、《室外工程》苏J95084、《外综合管网——雨污水图纸交底》（业主工程联系单）5、《建筑给排水施工验收规范》GB50300-2001三、施工部署1．施工时间：2007年8月5日开始至2007年9月30日完成，具体见施工进度计划表。2．工艺流程2．1总体工艺流程先土建雨、污水管后配套管线；配套管线中先做热力管，后做消防高、低压排管；再做电力排管；电信排管、有线排管；最后做煤气管。（先深后浅）雨污水井盖方形500×500各号房前后小路雨污水JF802-500×500雨水箅子300×450路边集水井JF802-300×450草坪井盖500×500草坪JF802-500×500智能化井盖500×500智能化井盖JF802-500×500消防井盖600×1200号房入单元消防阀门井、水泵结合器井浇灌井盖300×300室外景观浇灌井雨水管污水管热力管消防高、低压排管电力排管电信排管有线排管煤气管2．2雨、污水工艺流程平整场地化粪池雨、污水主干管雨污水支管2．3排水管道施工工艺流程土方开挖管道基础施工下管和稳管管道连接（接口）砌筑附属构筑物验收土方回填3．施工准备3．1施工准备及作业条件1）技术人员必须参加图纸会审，认真熟悉施工图纸及有关技术资料。2）技术人员已向施工人员进行技术、质量、安全交底，熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3）有经批准的施工方案或施工组织设计。4）有碍排水管网施工的障碍物已全部清除。5）管材、配件及辅助材料均已进场。6）管材及机具均以备齐，经检验合格并运进现场。3．2材料及机具准备3．2．1主要机具...
