高级人民法院信访大厅智能化系统设计方案VIP免费

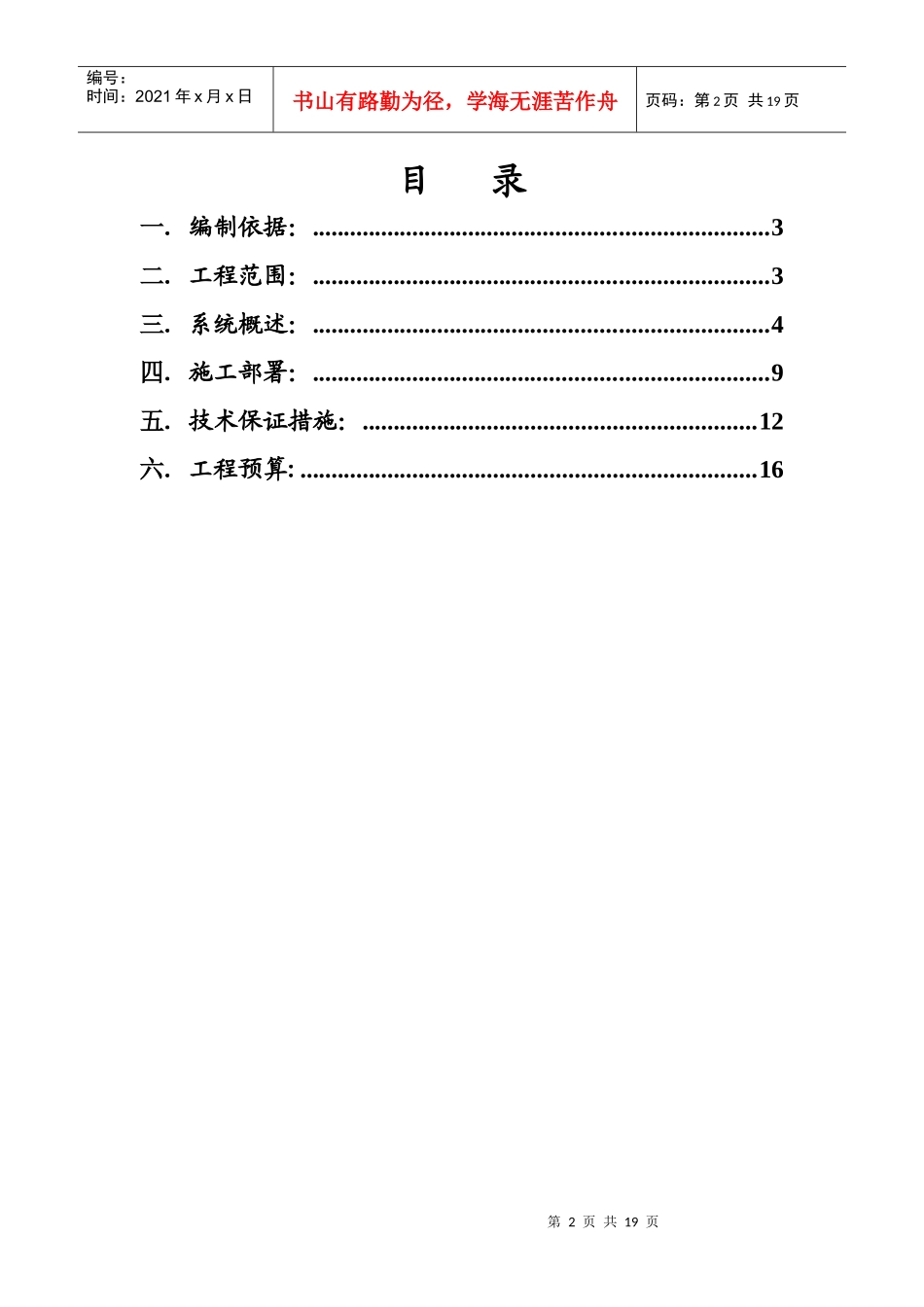

广东省高级人民法院信访大厅智能化系统设计方案第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页目录一.编制依据：.........................................................................3二.工程范围：.........................................................................3三.系统概述：.........................................................................4四.施工部署：.........................................................................9五.技术保证措施：...............................................................12六.工程预算:.........................................................................16第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页智能化系统方案一.编制依据：1、甲方设计任务书2、甲方平面图3、高层民用建筑设计防火规范GB50045-954、民用建筑电气设计规范JGJ/T16-92二.工程范围：1、综合布线系统：整个系统包括水平子系统和工作区子系统。水平数据信息点采用超五类双绞线。2、安防系统：闭路电视摄像机装置于信访大厅，用来监视大厅的来访人员情况。摄像机采用彩色半球摄像机。3、叫号系统：在信访大厅安装一套叫号系统。供来访人员排队。4、触摸屏系统：供来人查询相关资料及相关的办事流程。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页本系统采用飞利浦19”纯平触摸屏。三.系统概述：1、综合布线系统本系统中每个信访室4个信息点、每个法官办公室6个信息点、办公区每位2个信息点、来访大厅设置6个信息点，每个信访室4个语音点、每个法官办公室6个语音点、办公区每位2个语音点。共计信息点450个，语音点450个。2、安防系统本系统是在来访大厅安装16个彩色半球型摄像机，对来访大厅的外来人员进行实时监视，在发生异常时，保安人员能立即知道并采取相应措施，以保障安全。3、叫号系统A、取号当您走进大厅会见到一块告示牌：“请取号，按号等候服务”，旁边立着一台发号主机，显示着“您前面的等待人数XXX位”，然后来访人员从发号主机的出票口取出一张纸票，上写：“您的号码是XXX，您前面有XXX广东省最高法院您当前的号码是：138请在休息区休息等候您前面还有3位第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页人在等待。请稍候，您的号码将被呼叫并在窗口上显示（票样如下页图所示）。”发号主机上的显示在原号码基础上也随后增加了1位。每个工作人窗口都只站着一位来访人员，窗口上方悬着一个显示屏，显示着工作人员正在办理的来访人员号码，一位工作人员办理完毕，按一下手边的叫号器的“下一位”按钮，电子屏幕上正显示着红色对应数字号码，随着扩音音箱里传出一声清扬悦耳的呼叫：“XXX号来访人员请到XXX窗口办理业务”。显示器立刻换成下一位来访人员号码。B、系统联接图C、系统在应用中所具有的性能特点：发号主机：图3.1、单队列发号主机图3.2、多队列发号主机第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页发号主机含：面板、支架、主控模块、打印模块、语音模块、LCD显示模块等，所有模块用一条四芯总线相连。主控模块有自检功能，可自动检查、判别显示故障类别；可设置日期、时间、语音信息、窗口业务种类等；停电后能自动记忆全部资料,来电时不影响系统工作；每天第一次开机时，系统内存自动清零，重新排队。●打印模块含中、英文字库，采用日本精工打印机机芯，按队列按钮后自动出票、切票，打印号票的内容可以编辑。●语音模块有中文、英文、粤语选择。●显示模块配置5.6英寸LCD大屏幕液晶显示器，可显示银行名称、等待人数、当前时间等。来访人员抽取号票后，等待人数自动加一，工作人员按“下一位”钮后，等待人数自动减一。只需一条四芯总线和一条两芯语音线和外部配置相连。●单队列主机可同时管理80个工作窗...
