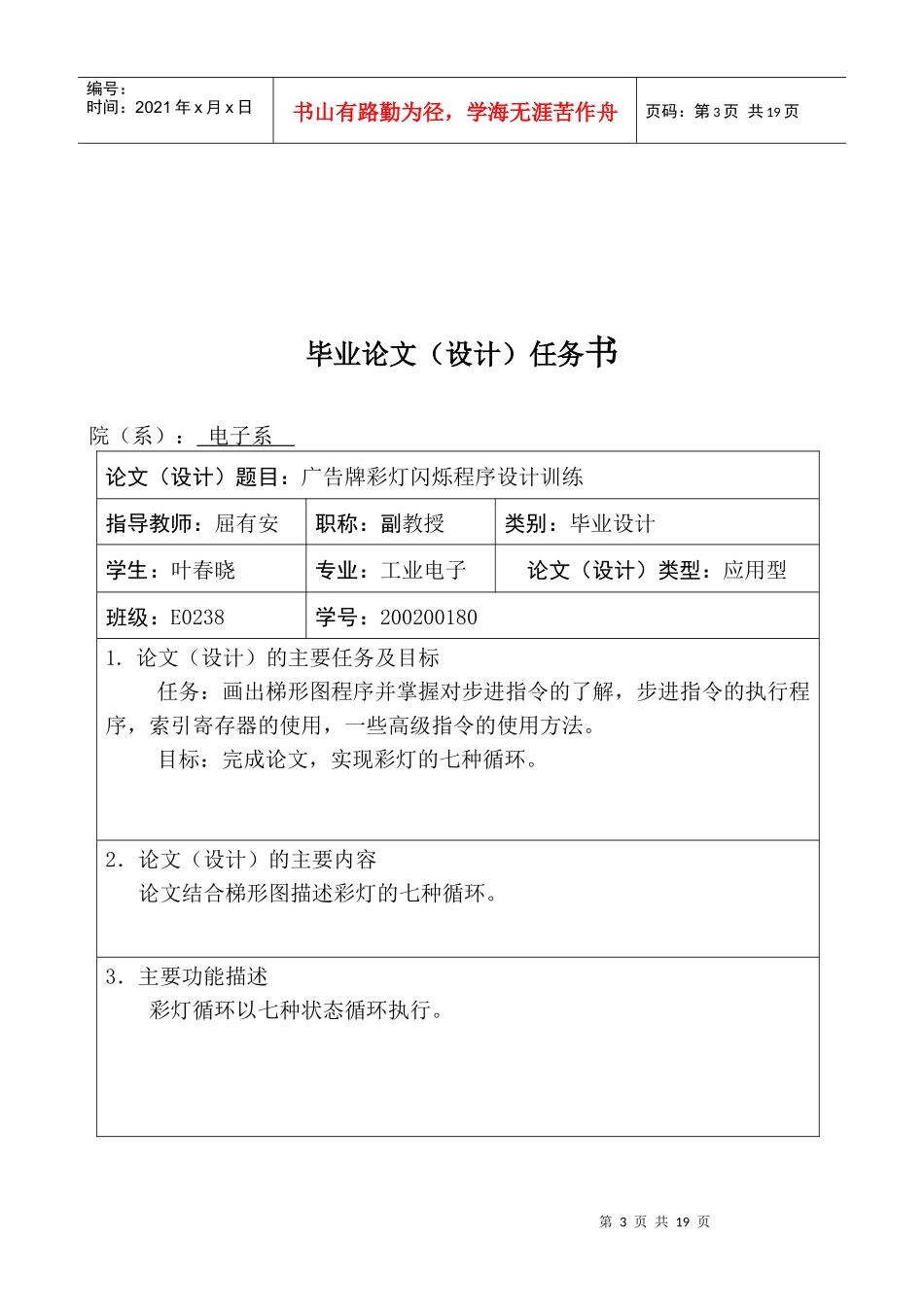

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页毕业设计（论文）毕业设计（论文）课题名称：广告牌彩灯闪烁程序设计专业名称：工业电子设计人：叶春晓学号：200200180班级：电子0238班指导教师：屈有安苏州工业园区职业技术学院SuzhouIndustrialParkInstituteOfVocational2005年6月第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页目录毕业论文任务书-----------------------------------------------------1摘要--------------------------------------------------------------------2前言--------------------------------------------------------------------31.功能描述-----------------------------------------------------------42.控制方案的分析及主要的逻辑框图(流程图)---------------53.系统接线图--------------------------------------------------------74.梯形图--------------------------------------------------------------85.调试及运行说明--------------------------------------------------12结论--------------------------------------------------------------------13致谢--------------------------------------------------------------------14第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页毕业论文（设计）任务书院（系）：电子系论文（设计）题目：广告牌彩灯闪烁程序设计训练指导教师：屈有安职称：副教授类别：毕业设计学生：叶春晓专业：工业电子论文（设计）类型：应用型班级：E0238学号：2002001801.论文（设计）的主要任务及目标任务：画出梯形图程序并掌握对步进指令的了解，步进指令的执行程序，索引寄存器的使用，一些高级指令的使用方法。目标：完成论文，实现彩灯的七种循环。2．论文（设计）的主要内容论文结合梯形图描述彩灯的七种循环。3．主要功能描述彩灯循环以七种状态循环执行。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页4．主要参考文献可编程控制器原理、应用、实验。注：类别是指毕业论文或毕业设计，类型指应用型、理论型或其他。摘要本次设计主要是对步进指令，步进指令的执行程序，索引寄存器和一些高级指令的使用方法有所了解和掌握。通过对可编程控制器的基本知识的运用，编写出本次设计所需要的程序，并经过调试、修改和完善，达到此次设计的要求。一般程序的表达方式有四种：梯形图、指令表、逻辑功能图和高级语言。本次设计采用的是和绝大多数PLC使用的一样的梯形图编程，是使用松下PLC来编写和执行梯形图程序的。为了使彩灯的发光效果达到最佳，本次设计选用的是新型多彩节能霓虹灯。此霓虹灯采用电子技术与高分子化工材料相结合、独特的模具浇铸工艺，能发出赤、橙、黄、绿、青、蓝、紫等有色光芒。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页前言可编程控制器(ProgrammableLogicalController)简称为PLC，是60年代末发明的工业控制器件。日本电气控制学会曾对可编程控制器作了一个定义：可编程控制器是将逻辑运算，顺序控制，时序和计数以及算术运算等控制程序，采用一串指令的形式将其存放于存储器中，并根据存储的控制内容，经过模拟数字等输入输出部件，对生产设备和生产过程进行监控的装置。PLC是基于计算机技术和自动控制理论发展而来的，它既不同于普通的计算机，又不同于一般的计算机控制系统，作为一种特殊形式的计算机控制装置它在系统结构，硬件组成，软件结构以及I/O通道，用户界面诸多方面都有其特殊性。今天的PLC已经开始用于闭环控制，不仅如此，随着其扩展能力和通信能力的发展，它也越来越多地应用到了复杂的分布式控制系统中。PLC自身具有的完善的功能，模块化的结构，以及开发容易、操作方便、性能稳定、可靠性第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页高的特点和较高的...
