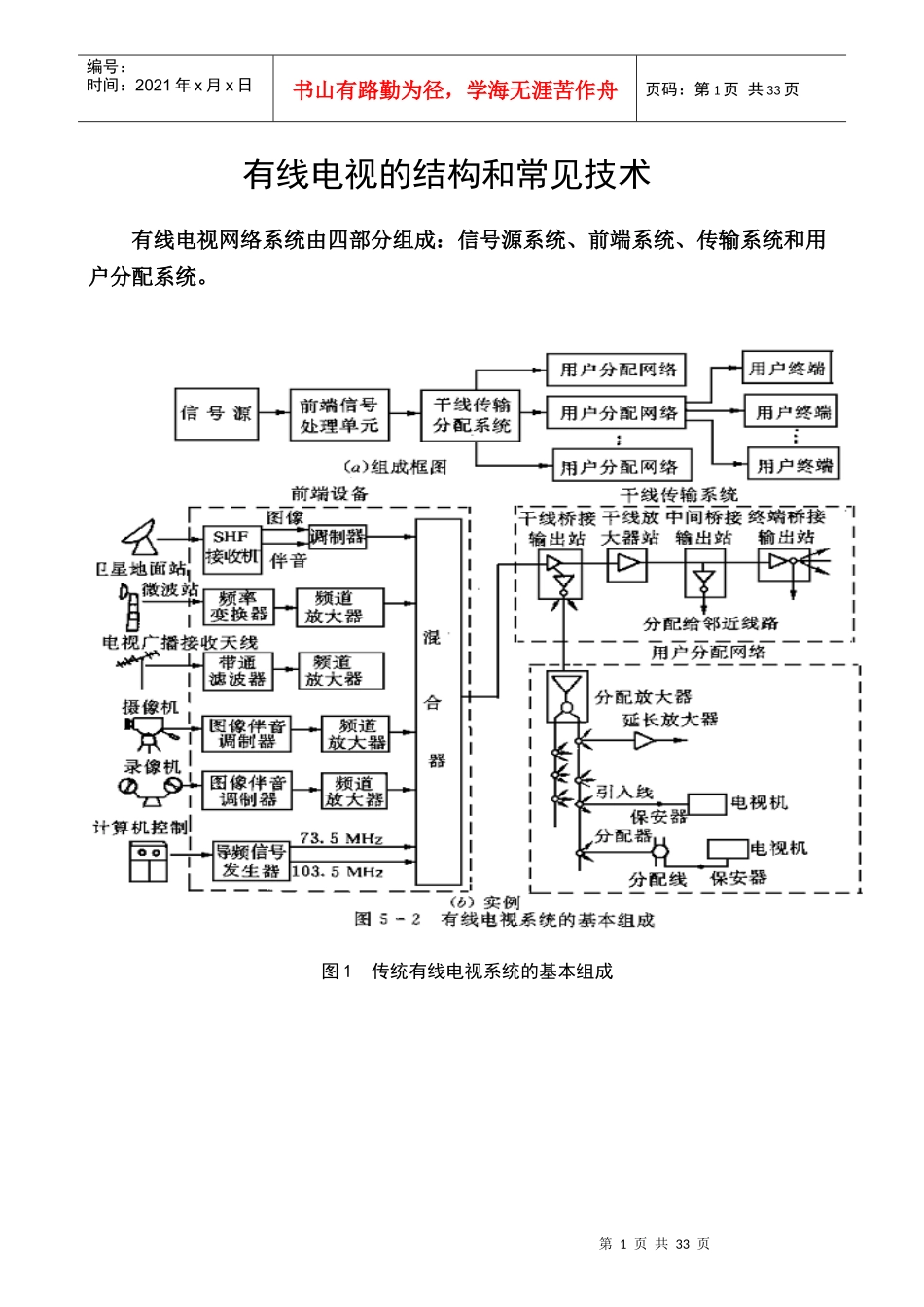

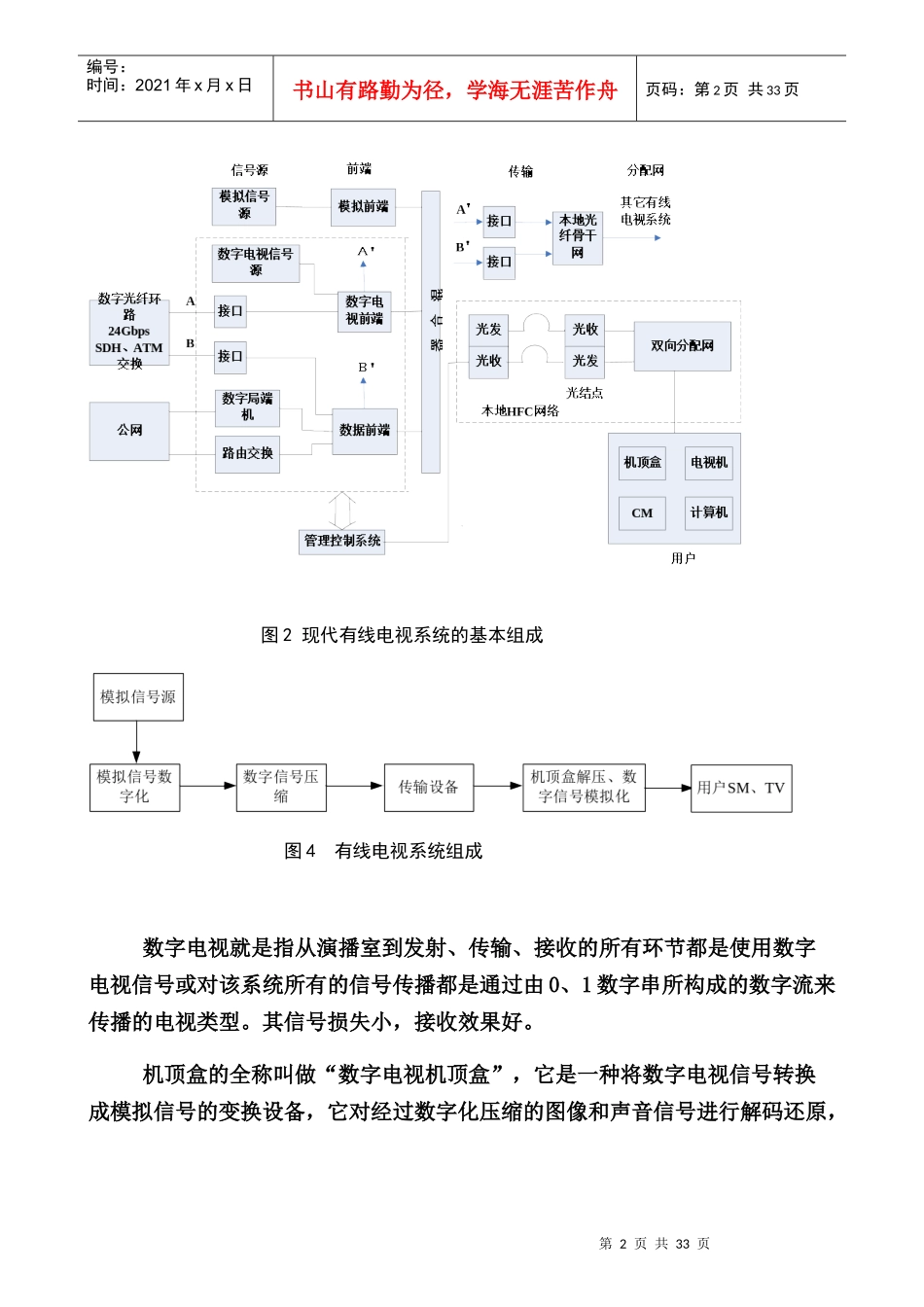

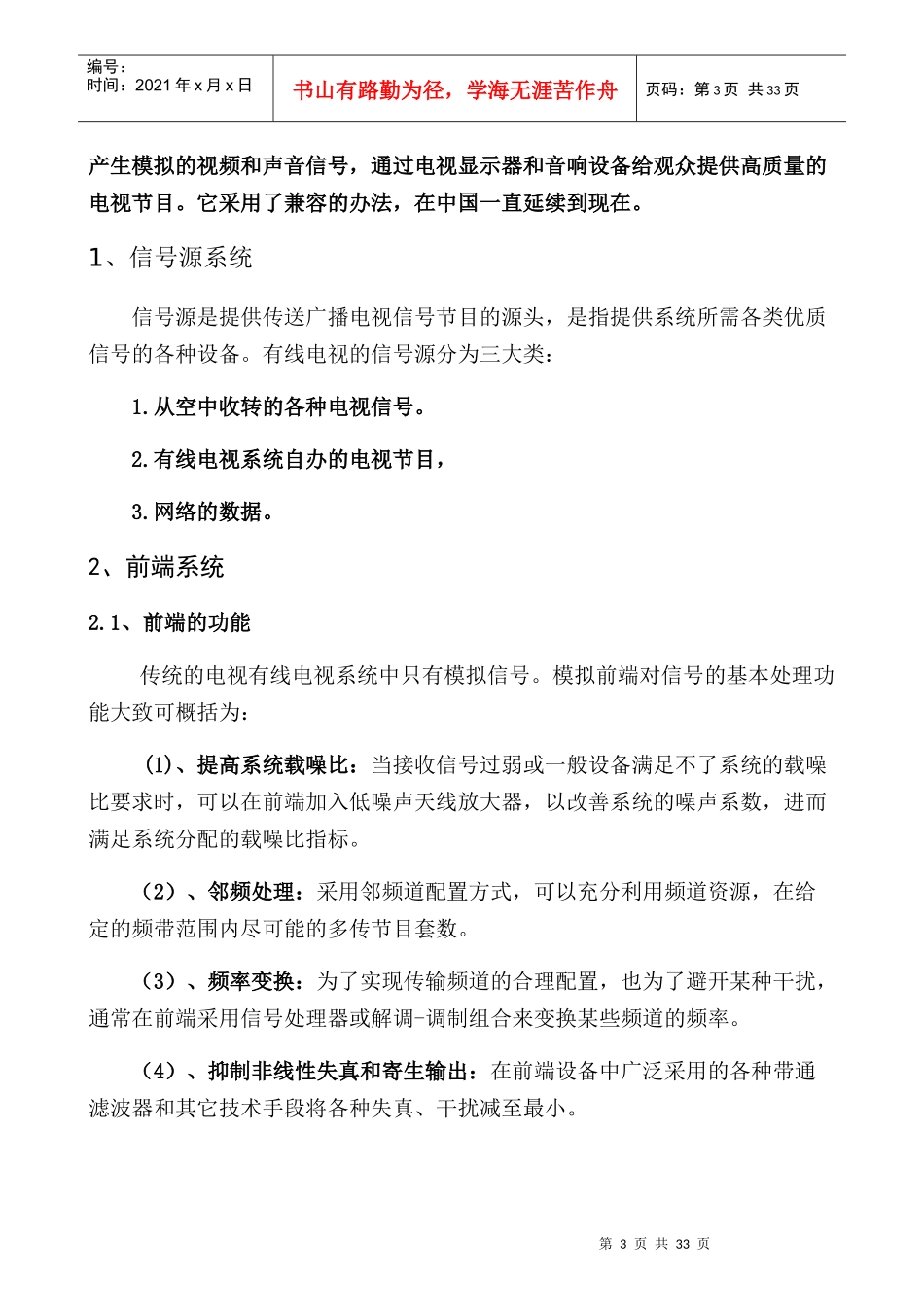

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页有线电视的结构和常见技术有线电视网络系统由四部分组成：信号源系统、前端系统、传输系统和用户分配系统。图1传统有线电视系统的基本组成第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页图2现代有线电视系统的基本组成图4有线电视系统组成数字电视就是指从演播室到发射、传输、接收的所有环节都是使用数字电视信号或对该系统所有的信号传播都是通过由0、1数字串所构成的数字流来传播的电视类型。其信号损失小，接收效果好。机顶盒的全称叫做“数字电视机顶盒”，它是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页产生模拟的视频和声音信号，通过电视显示器和音响设备给观众提供高质量的电视节目。它采用了兼容的办法，在中国一直延续到现在。1、信号源系统信号源是提供传送广播电视信号节目的源头，是指提供系统所需各类优质信号的各种设备。有线电视的信号源分为三大类：1.从空中收转的各种电视信号。2.有线电视系统自办的电视节目，3.网络的数据。2、前端系统2.1、前端的功能传统的电视有线电视系统中只有模拟信号。模拟前端对信号的基本处理功能大致可概括为：(1)、提高系统载噪比：当接收信号过弱或一般设备满足不了系统的载噪比要求时，可以在前端加入低噪声天线放大器，以改善系统的噪声系数，进而满足系统分配的载噪比指标。（2）、邻频处理：采用邻频道配置方式，可以充分利用频道资源，在给定的频带范围内尽可能的多传节目套数。（3）、频率变换：为了实现传输频道的合理配置，也为了避开某种干扰，通常在前端采用信号处理器或解调-调制组合来变换某些频道的频率。（4）、抑制非线性失真和寄生输出：在前端设备中广泛采用的各种带通滤波器和其它技术手段将各种失真、干扰减至最小。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页（5）、调制、解调：在接收卫星和微波信号时，要采用解调技术从信号中分解出视、音频信号，再经过调制将信号调制成到所需频率的射频信号；自办节目也要经过调制后才能使用。（6）、电平调整、电平控制：为了为传输部分提供合适的电平和平坦的复合射频信号，前端通常采用固定和可变衰减器来调整各频道的电平。为了减少前端输出电平的波动，采用AGC技术对电平进行控制。（7）、产生导频:大型的同轴电缆系统中，前端必须给干线放大器提供导频信号以使其自动电平控制电路获得进行电平调整的“参考依据”。（8）、混合：前端最终目的就是为了为传输系统提供一个高质量的复合射频信号，因此，前端中必须有混合设备使所有节目信号合而为一，来满足系统需要。2.2、前端的类型和组成（1）、直接混合型：从天线上接收的信号直接送入无源混合器，经宽带放大器放大后作为前端的输出。这种前端最简单，技术上容易实现，价格最低。但严格上讲不是真正的有线电视系统。（2）、频道处理混合型前端图4.频道处理混合型前端第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页频道处理混合型前端：在混合之前，每一个频道都有一个相应的频道处理器，其具体构成因所处理的对象（本频道信号性质）不同而不同。射频信号的处理设备是信号处理器，它可以变换频道，也可以不变换频道，还可以是解调-调制组合。典型的信号处理器通常采用下变频-中频处理-上变频方式，输入频道信号先经过下变频器变换成中频信号在中频信号上进行处理，以使本频道信号满足邻频传输的特殊要求，在经过处理后的中频信号利用上变频器变为所需的射频信号，并经频道放大后传送入混合器。视频信号的处理设备当然是中频调制器，它输出的信号同样可以满足邻频道传输的要求，此时混合器采用宽带型混合器以保证输出性能。频道处理混合型前端指标高、质量好、性能优越而稳定、满足邻频使用要求、便于增容扩容...
