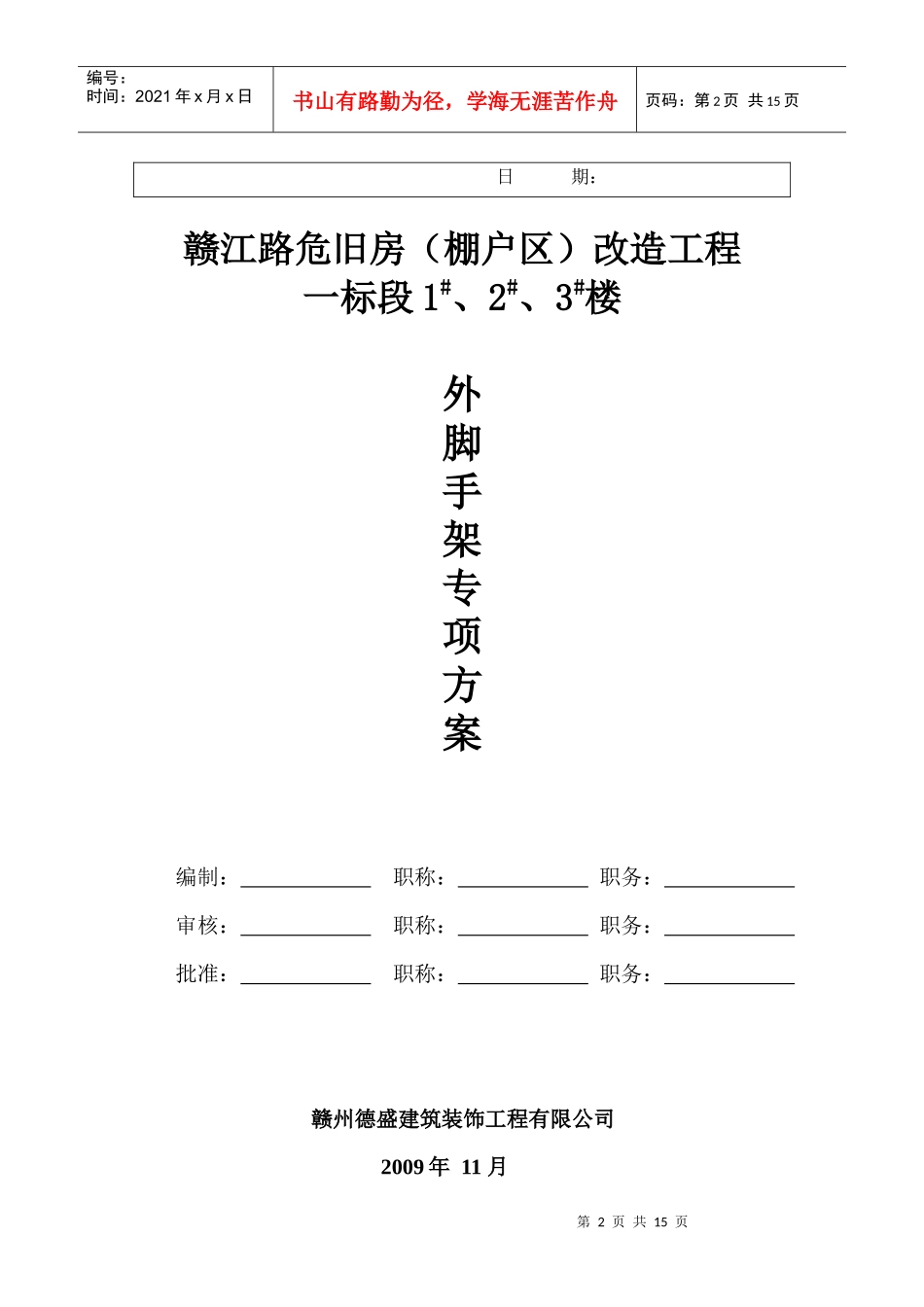

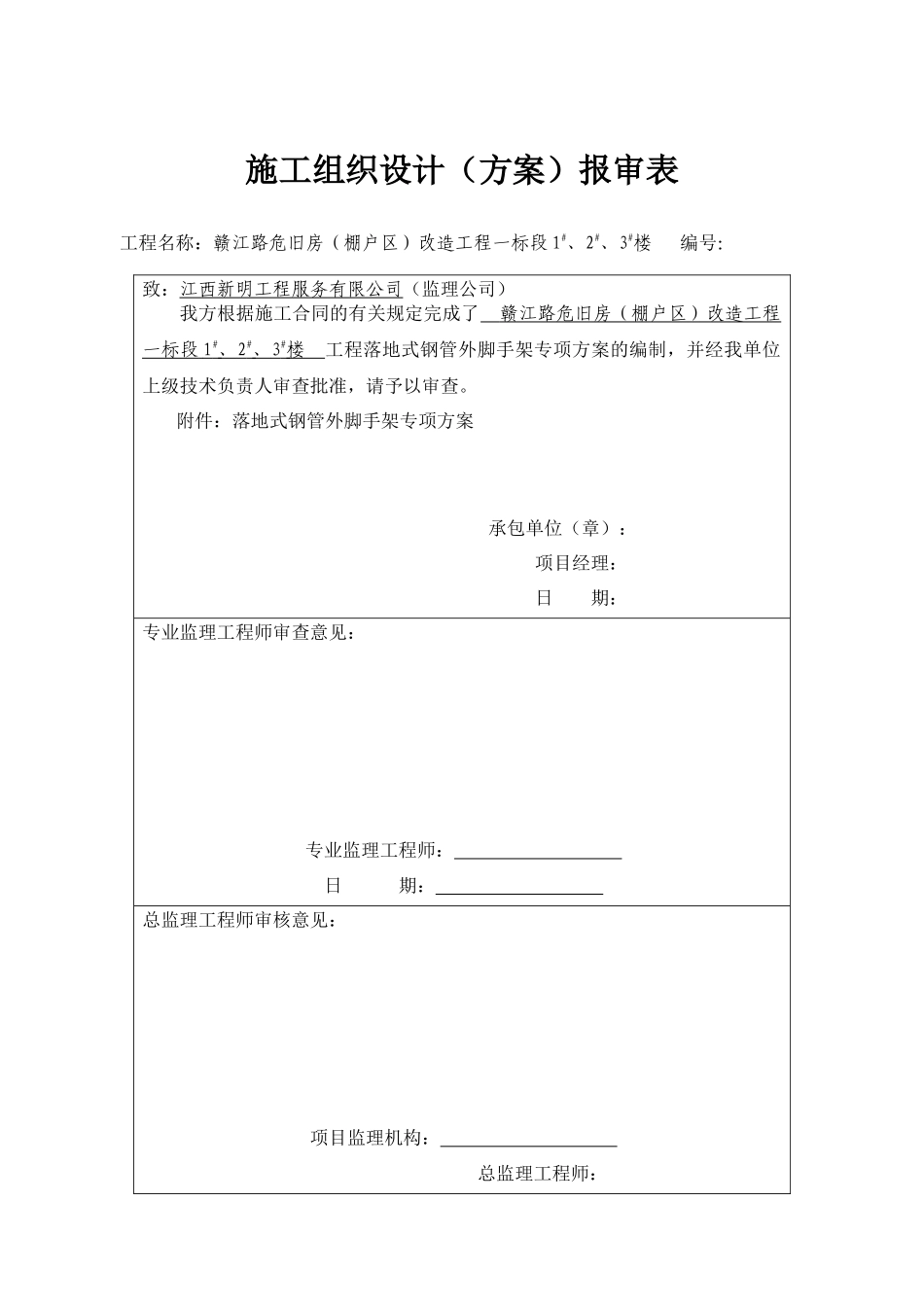

施工组织设计（方案）报审表工程名称：赣江路危旧房（棚户区）改造工程一标段1#、2#、3#楼编号：致：江西新明工程服务有限公司（监理公司）我方根据施工合同的有关规定完成了赣江路危旧房（棚户区）改造工程一标段1#、2#、3#楼工程落地式钢管外脚手架专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：落地式钢管外脚手架专项方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页日期：赣江路危旧房（棚户区）改造工程一标段1#、2#、3#楼外脚手架专项方案编制：职称：职务：审核：职称：职务：批准：职称：职务：赣州德盛建筑装饰工程有限公司2009年11月第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页目录一、工程概况二、脚手架的形式、用途、材质三、钢管脚手架的搭设1.脚手架基础的处理2.脚手架的设计尺寸3.纵向、横向水平杆、脚手板、防护栏杆、踢脚杆4.立杆5.连墙件6.剪刀撑、安全网7.作业层、斜道栏杆和挡脚板的搭设。8.脚手板的铺设9.避雷四、脚手架验收、使用和拆除的一般规定1.脚手架搭设质量的检查验收规定2.脚手架的使用规定3.脚手架的拆除规定第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页双排落地式钢管外脚手架专项施工方案一、工程概况本工程为赣江路危旧房（棚户区）改造工程一标段1#楼、2#左楼、2#右楼、3#楼，1#楼结构为框架结构，层数为地上六层，建筑主体高度为17.7m，建筑总面积为:3960.3㎡，2#左楼结构为砖混结构，层数为地上六层，建筑主体高度为18.85m，建筑总面积为:2640.8㎡，2#右楼结构为框架结构，层数为地上六层，建筑主体高度为18.85m，建筑总面积为:1698.5㎡，3#楼结构为框架结构，层数为地上四层，建筑主体高度为19.9m，建筑总面积为:7044.6㎡。二、脚手架的形式、用途、材质结合本工程结构形式、实际施工特点，建筑物搭设落地式、扣件式双排钢管脚手架；此架为一架三用，既用于主体施工和装修施工，同时兼作安全防护。本工程脚手架搭设高度为建筑高度加1.5米，低于25米，所以可按构造要求进行搭设，不附设计计算书。材料选择：架体材料采用Φ48×3.5mm无缝钢管，脚手板采用竹搭子；密目网为1.8m×6.0m规格,扣件采用国标扣件。材质要求：钢管表面平直光滑，无裂缝、结疤、分层、硬弯、毛刺、压痕和深的划痕。钢管上严禁打孔，钢管在使用前先涂刷防锈漆。扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量怀疑时，按第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。撙、旧扣件均进行防锈处理。脚手片用毛竹，无发霉、腐蚀。密目式安全网必须有建设主管部门认证的产品。三、钢管脚手架的搭设1.脚手架基础的处理1）脚手架地基与基础的施工，根据脚手搭设高度，原土或填土必须事先进行夯实，（地基能承受0.8kg/cm2的压力)后用C20砼浇筑厚度大于10cm硬化,2m平面沿杆基础周边位置,基础和能承受澡结构荷载。2）脚手架底面标高高于自然地坪50mm。3）立杆基础外侧设置20cm×20cm的排水沟。2.脚手架的设计尺寸1）脚手架底步距为2m，其余每步为1.8m。2）立杆应参差布置，使相邻立杆接头部位错开，立杆纵距为1.5米，里外立杆净距为1.2米。3）踢脚杆、防护杆从第二步起设置分别为0.3m和2m,顶排防护栏不第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页少于二道,高度分别为0.9m,1.3m。4）剪刀撑设置为间距为9m（6距）一排前嫌撑。5）边墙杆件设置为竖向每层、水平向为四跨。3.纵向、横向水平杆、脚手板...
