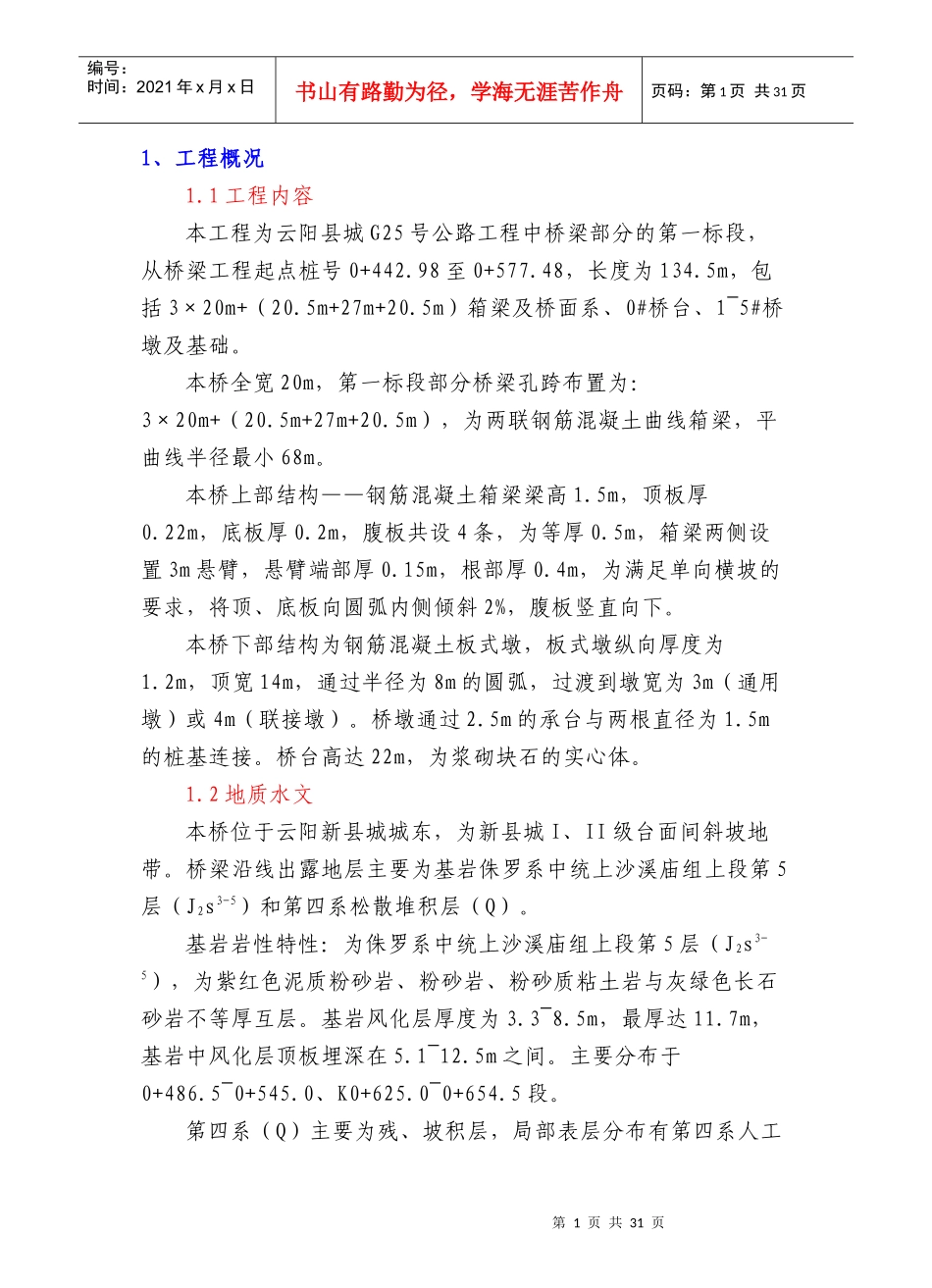

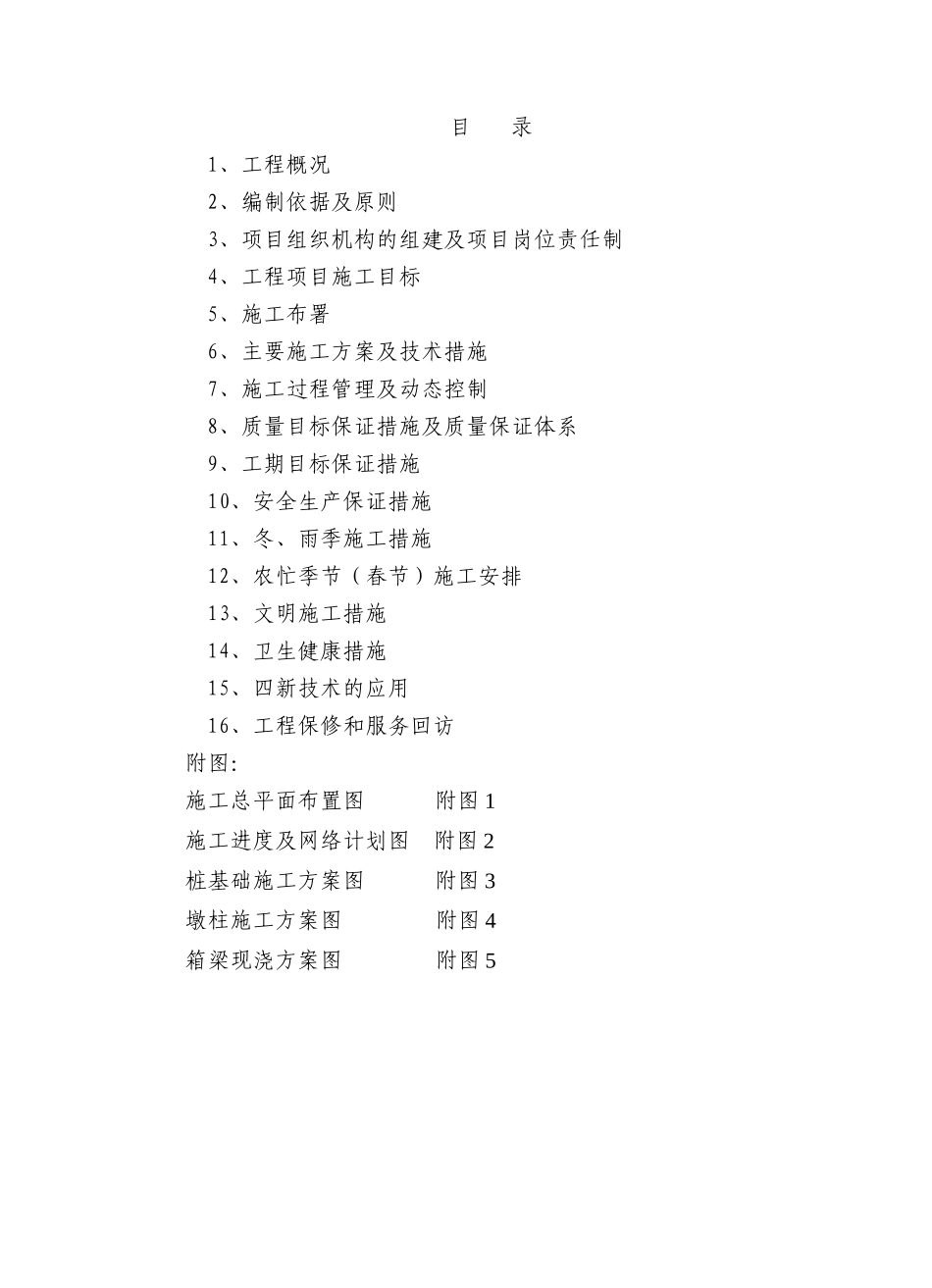

目录1、工程概况2、编制依据及原则3、项目组织机构的组建及项目岗位责任制4、工程项目施工目标5、施工布署6、主要施工方案及技术措施7、施工过程管理及动态控制8、质量目标保证措施及质量保证体系9、工期目标保证措施10、安全生产保证措施11、冬、雨季施工措施12、农忙季节（春节）施工安排13、文明施工措施14、卫生健康措施15、四新技术的应用16、工程保修和服务回访附图：施工总平面布置图附图1施工进度及网络计划图附图2桩基础施工方案图附图3墩柱施工方案图附图4箱梁现浇方案图附图5第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页1、工程概况1.1工程内容本工程为云阳县城G25号公路工程中桥梁部分的第一标段，从桥梁工程起点桩号0+442.98至0+577.48，长度为134.5m，包括3×20m+（20.5m+27m+20.5m）箱梁及桥面系、0#桥台、1~5#桥墩及基础。本桥全宽20m，第一标段部分桥梁孔跨布置为：3×20m+（20.5m+27m+20.5m），为两联钢筋混凝土曲线箱梁，平曲线半径最小68m。本桥上部结构——钢筋混凝土箱梁梁高1.5m，顶板厚0.22m，底板厚0.2m，腹板共设4条，为等厚0.5m，箱梁两侧设置3m悬臂，悬臂端部厚0.15m，根部厚0.4m，为满足单向横坡的要求，将顶、底板向圆弧内侧倾斜2%，腹板竖直向下。本桥下部结构为钢筋混凝土板式墩，板式墩纵向厚度为1.2m，顶宽14m，通过半径为8m的圆弧，过渡到墩宽为3m（通用墩）或4m（联接墩）。桥墩通过2.5m的承台与两根直径为1.5m的桩基连接。桥台高达22m，为浆砌块石的实心体。1.2地质水文本桥位于云阳新县城城东，为新县城I、II级台面间斜坡地带。桥梁沿线出露地层主要为基岩侏罗系中统上沙溪庙组上段第5层（J2s3-5）和第四系松散堆积层（Q）。基岩岩性特性：为侏罗系中统上沙溪庙组上段第5层（J2s3-5），为紫红色泥质粉砂岩、粉砂岩、粉砂质粘土岩与灰绿色长石砂岩不等厚互层。基岩风化层厚度为3.3~8.5m，最厚达11.7m，基岩中风化层顶板埋深在5.1~12.5m之间。主要分布于0+486.5~0+545.0、K0+625.0~0+654.5段。第四系（Q）主要为残、坡积层，局部表层分布有第四系人工第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页填土层，岩性为紫红色粉质粘土、碎石土层。厚度一般在5m左右，最大厚度可达9.2m。主要分布于桩号K0+545.0~0+625.0段。桥位区在构造上位于新场背斜南东翼，为单斜构造。岩层产状为倾向150°，倾角为6°~10°。岩层倾角平缓，分布稳定。本桥为焊桥，仅受少量地下水的影响。1.3工程特点1、本桥上部结构为现浇曲线型箱梁。弯桥的施工砼开裂、高墩柱偏移等问题应特别注意。2、本桥桥墩为异形墩，设计的目的在于其美观性，但施工难度加大，模板的要求高，拆模后砼的外观质量要求高，施工时应特别注意。3、部分墩柱高20m左右，应注意墩柱施工的分次浇筑、支架稳定等因素。2、编制依据及原则2.1依据1、国家法律、法规及相关部门的规范、章程、技术标准等。2、招标文件，包括业主提供的补遗资料、招标图纸等。3、工程特点、现场情况，包括现场踏勘、调查收集的资料。4、ISO9002质量保证体系相关工作程序，包括公司《质量保证手册》、《质量策划工作程序》、《施工过程控制工作程序》、《文明施工管理工作程序》、《检验和试验工作程序》、《工程验收工作程序》等。2.2原则以质量为中心，以精心组织、科学管理为指导思想，组织施工，做到施工技术全面性、可行性、针对性和先进性。结合工程特点，重点抓好施工现场的质量、进度控制以及安全文明和环境保护等工作。自始至终坚持对施工现场全过程严密监控、动静结第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页合、科学管理。施工中实施项目法管理，通过对劳力、设备、材料、资金、技术、方法的优化配置，实现成本造价、工期、质量及社会信誉的预期目标。2.3采用标准及规范2.3.1《混凝土结构工程施工及验收规范》（GBJ50204-92）2.3.2《土方与爆破工程施工及验收规范》（GBJ201-83）2.3.3《砌体工程施工及验收规范》（GB50203-98）2.3.4《混凝土外加剂应用技术规...
