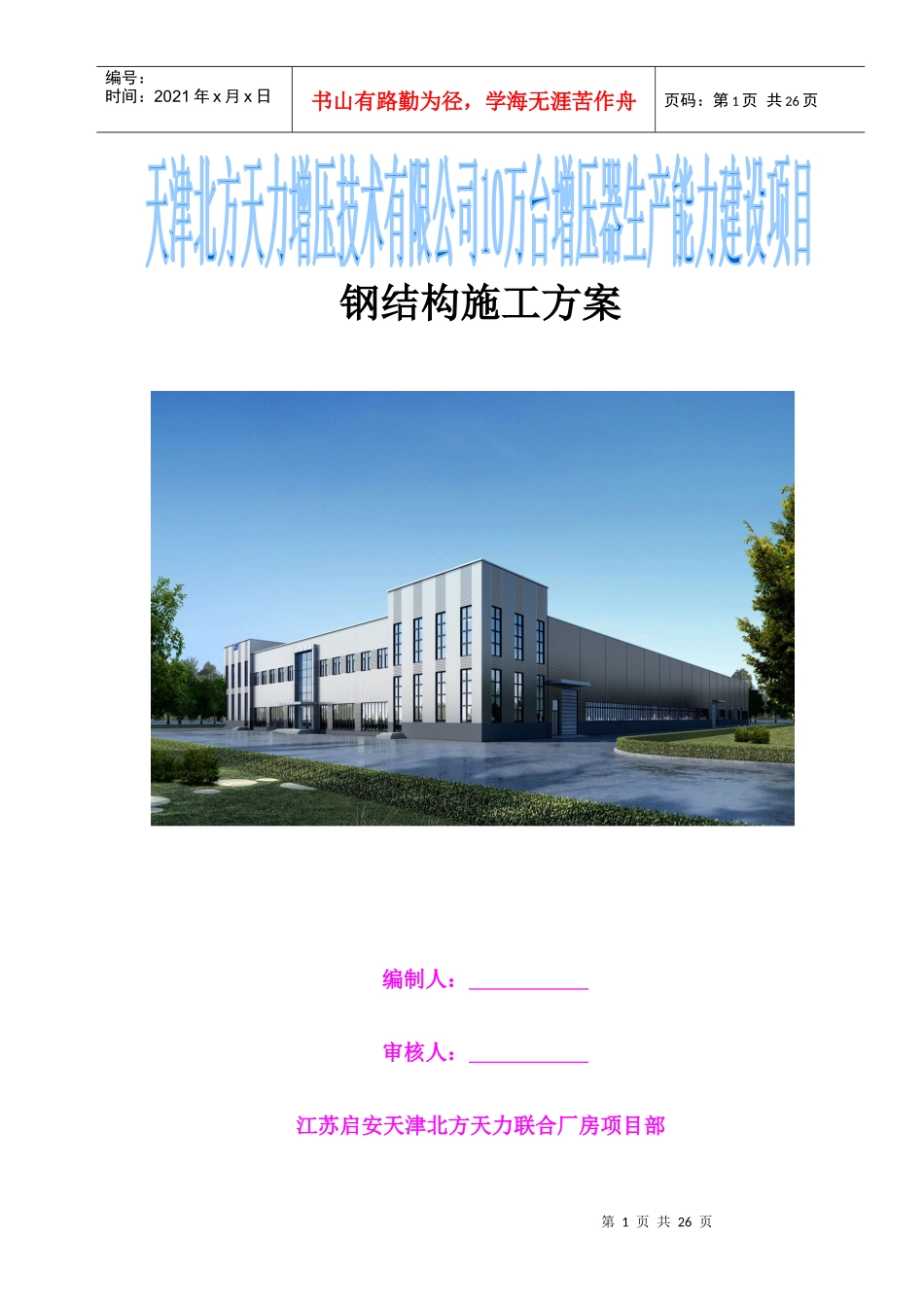

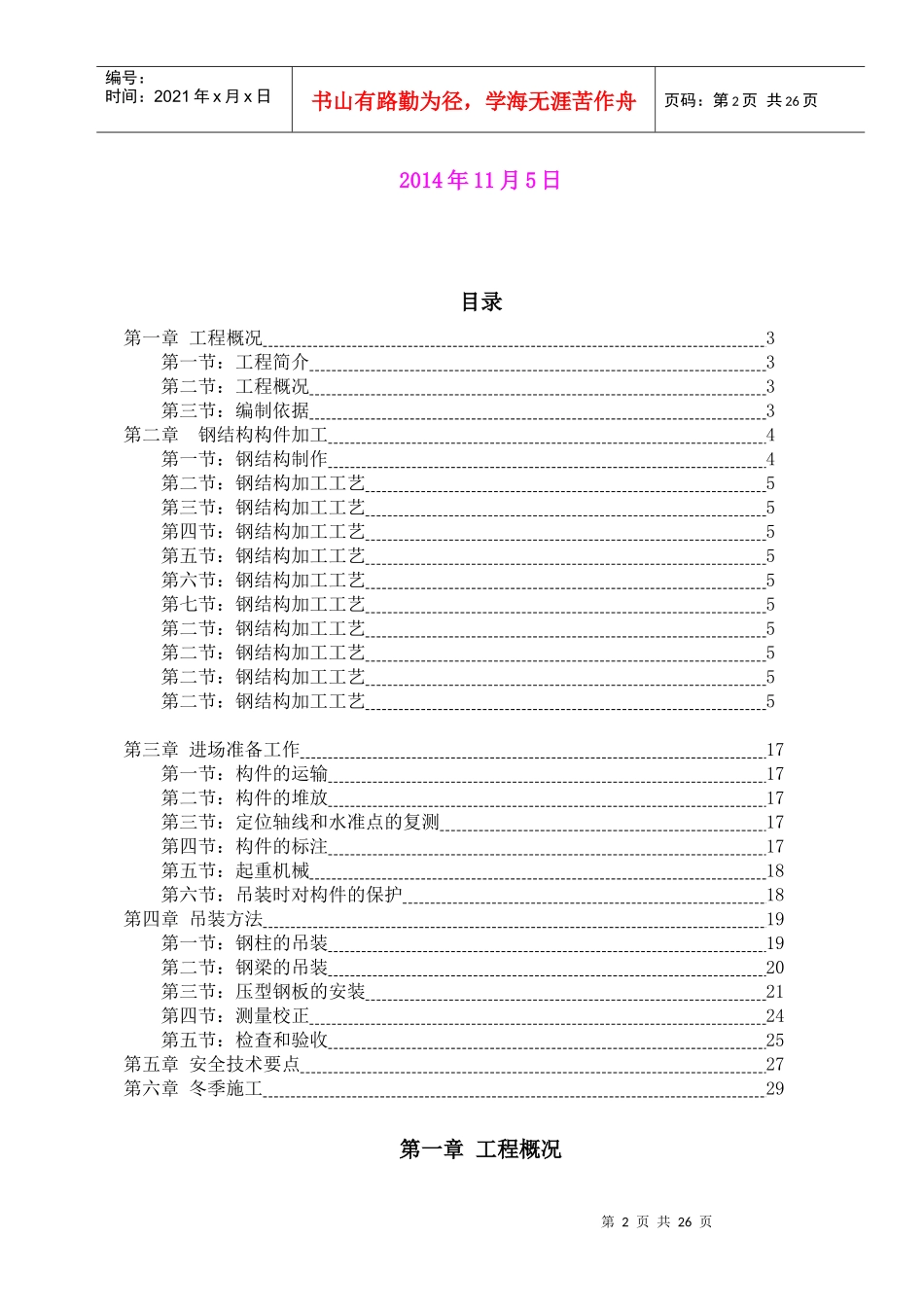

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页钢结构施工方案编制人：审核人：江苏启安天津北方天力联合厂房项目部第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页2014年11月5日目录第一章工程概况3第一节：工程简介3第二节：工程概况3第三节：编制依据3第二章钢结构构件加工4第一节：钢结构制作4第二节：钢结构加工工艺5第三节：钢结构加工工艺5第四节：钢结构加工工艺5第五节：钢结构加工工艺5第六节：钢结构加工工艺5第七节：钢结构加工工艺5第二节：钢结构加工工艺5第二节：钢结构加工工艺5第二节：钢结构加工工艺5第二节：钢结构加工工艺5第三章进场准备工作17第一节：构件的运输17第二节：构件的堆放17第三节：定位轴线和水准点的复测17第四节：构件的标注17第五节：起重机械18第六节：吊装时对构件的保护18第四章吊装方法19第一节：钢柱的吊装19第二节：钢梁的吊装20第三节：压型钢板的安装21第四节：测量校正24第五节：检查和验收25第五章安全技术要点27第六章冬季施工29第一章工程概况第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页第一节：工程简介1.1、工程名称：天津北方天力增压技术有限公司10万台增压器生产能力建设项目联合厂房；1.2、地理位置：天津市北辰经济技术开发区，一号路以北，九号路以东，中国北方发电机研究所的北园区内；1.3、建设单位：中国北方发动机研究所；1.4、设计单位：机械工业第四设计研究院；1.5、勘察单位：机械工业第四设计研究院；1.6、监理单位：山西协诚建设项目管理有限公司；1.7、施工单位：江苏启安集团建设有限公司。第二节：工程概况天津北方天力增压技术有限公司10万台增压器生产能力建设项目联合厂房工程座落在天津市北辰经济技术开发区，一号路以北，九号路以东,中国北方发动机研究所的北园区内。本工程主体结构为单层钢结构工业厂房，檐口高度为7.5m，跨度48m,檐长126m。厂房为门式钢架轻钢结构，压型钢板围护。本工程钢结构安装的主要构件有钢柱、屋面梁、支撑杆件、柱间支撑、水平支撑、檩条。屋面为复合型彩板（夹层为岩棉复合板），钢檩条为冷弯薄壁型结构，Z型檩条，材质强度：Q345B。型钢支撑材质强度：Q235。墙面彩板系双层（中间夹超细玻璃棉）横排板，钢檩条为冷弯薄壁型结构，C型檩条。第三节：编制依据《建筑工程抗震设防分类标准》（GB50223-2008）《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）《钢结构焊接规范》(GB50661-2011)《门式钢架轻型房屋钢结构技术规程》（CECS102:2002）第二章钢结构构件加工第一节：钢构件制作1、材料控制1.1材料控制流程图：经营预算处提出材料计划材料设备处审核第4页共26页第3页共26页切割下料吊板T型组立90°翻转（吊装）吊装H型组立吊装角焊缝Ⅰ焊接180°翻转（吊装）90°翻转（吊装）角焊缝Ⅱ焊接角焊缝Ⅲ焊接编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页不合格合格1.2根据施工图提出材料采购计划，材料计划中要注明物资的品名、型号、规格参数及应满足的国家标准或行业标准。1.3选择国内外有资信的供应商三家以上，经合同评审后签定采购合同。合同中必须明确原材料标准、质量要求、价格、交货方式、地点、时间及违约责任等。1.4原材料到场后，应进行实物与资料核对，如业主有要求可共同进行验收，并办理确认手续。原材料必须有符合要求的出厂质量证明书。1.5由试验员按原材料批量进行力学性能试验。1.6经检验合格的原材料，由质检组标识“合格”标志，并办理入库验收手续，建立台帐。经检验发现不合格品，由质检组对其标识“不合格”标志，做好记录，并将不合格品退场。第二节：加工工艺流程2.1．H型钢加工制作工艺流程：材料供应商选择签定供货合同材料进场材料设备处、技术质量处进场检查复验入库出库加工车间报验复验第5页共26页第4页共26页气割大张板气割大张板下料刨坡口刨坡口加工拼接、自动焊（超探）拼接、自动焊（超探）校正校正气割长...
