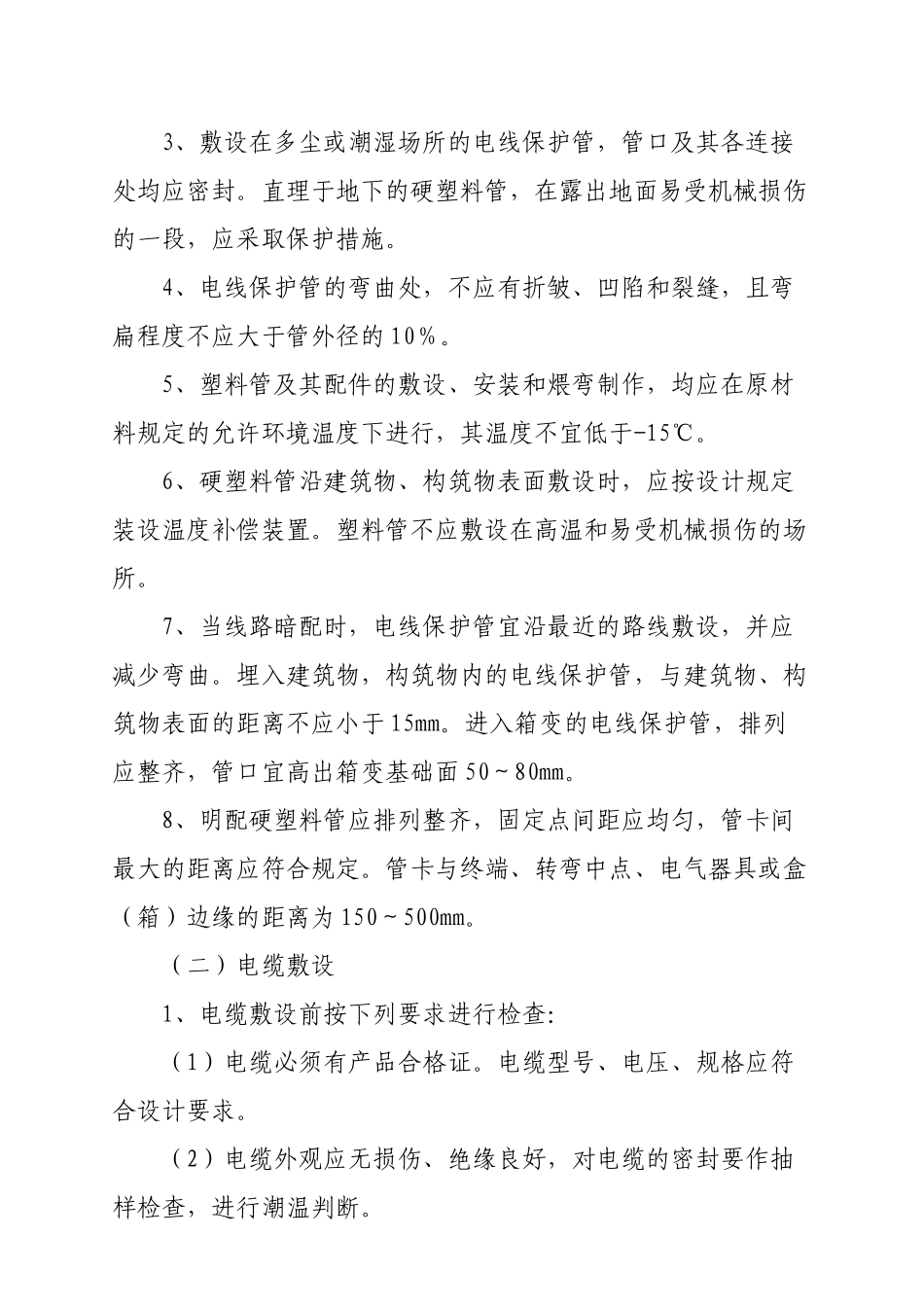

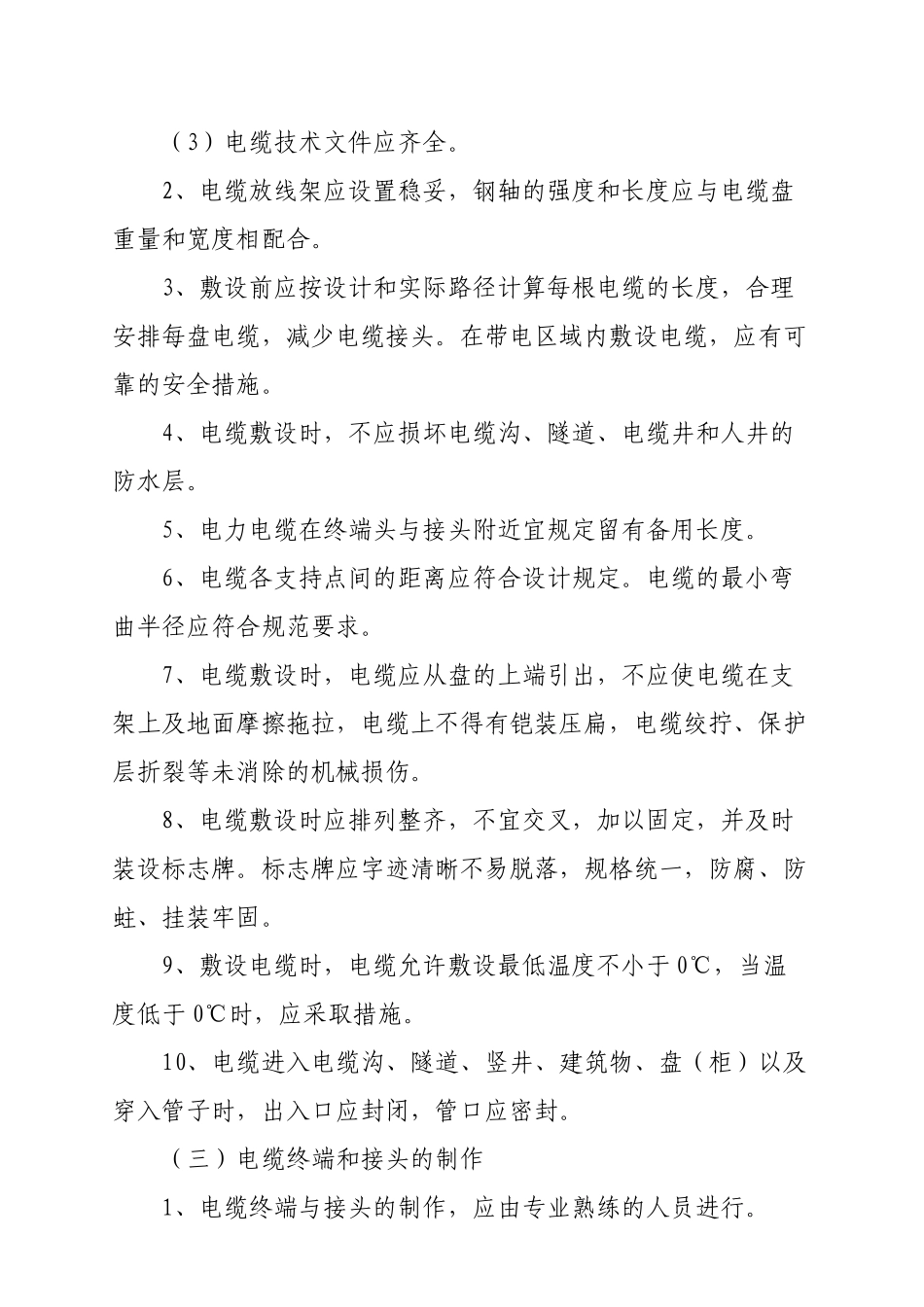

龙港路路灯新建工程施工方案一、工程概况：本工程为龙港路路灯新建工程，起点洞庭大道，终点人民西路，全长570米，截光型单臂单光灯、杆高8米、挑臂长度1.5米合计40套、人工拆铺行道板988.2m2、人工挖沟槽土方617.21m3、c20砼灯杆基础53.83m3、敷设VV-1KV4×25电缆2431.8米。二、施工程序：绿化带（人行道）拆除→土方开挖→管线敷设（砌井、过街顶管）→电缆接头制作→绝缘电阻测试→绿化带恢复→亮化灯柱安装→系统调试→恢复路面。（一）配管敷设1、根据设计施工图，确定布管线、灯具砼基础、接线工作井的位置，根据规范规定要求开挖沟槽土方，合理布置线管走向，做好预埋。2、塑料管管口应平整、光滑；管与管、管与盒（箱）等器件应采用插入法连接；连接处结合面应涂专用胶合剂，接口应牢固密封。3、敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。直理于地下的硬塑料管，在露出地面易受机械损伤的一段，应采取保护措施。4、电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％。5、塑料管及其配件的敷设、安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。6、硬塑料管沿建筑物、构筑物表面敷设时，应按设计规定装设温度补偿装置。塑料管不应敷设在高温和易受机械损伤的场所。7、当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。进入箱变的电线保护管，排列应整齐，管口宜高出箱变基础面50～80mm。8、明配硬塑料管应排列整齐，固定点间距应均匀，管卡间最大的距离应符合规定。管卡与终端、转弯中点、电气器具或盒（箱）边缘的距离为150～500mm。（二）电缆敷设1、电缆敷设前按下列要求进行检查：（1）电缆必须有产品合格证。电缆型号、电压、规格应符合设计要求。（2）电缆外观应无损伤、绝缘良好，对电缆的密封要作抽样检查，进行潮温判断。（3）电缆技术文件应齐全。2、电缆放线架应设置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。3、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。在带电区域内敷设电缆，应有可靠的安全措施。4、电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。5、电力电缆在终端头与接头附近宜规定留有备用长度。6、电缆各支持点间的距离应符合设计规定。电缆的最小弯曲半径应符合规范要求。7、电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉，电缆上不得有铠装压扁，电缆绞拧、保护层折裂等未消除的机械损伤。8、电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。标志牌应字迹清晰不易脱落，规格统一，防腐、防蛀、挂装牢固。9、敷设电缆时，电缆允许敷设最低温度不小于0℃，当温度低于0℃时，应采取措施。10、电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。（三）电缆终端和接头的制作1、电缆终端与接头的制作，应由专业熟练的人员进行。2、电缆终端及接头制作时，要严格按制作工艺规程制作。3、35kv及以下电缆终端与接头应符合下列要求：（1）型号、规格应与电缆类型如电压、芯数、截面、保护层结构和环境要求一致。（2）结构应简单、紧凑，便于安装。（3）主要性能应符合现行国家标准《额定电压26/35kv及以下电力电缆部件基本性能要求》的规定。（4）所用材料、部件应是合格产品，符合技术要求。4、电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合，间隙不应过大，截面宜为线芯截面的1.2～1.5倍。采用压接时，压接钳和模具应符合规格要求。5、电力电缆接地线按设计规范布置到位。6、制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯的保留的绝缘层，附加绝缘的包绕、装配、热缩等应清洁。7、电缆终端与电气装置的连接，应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》的有关规定。电缆终端上应有明显的相色标志，且应与系统的相位一致。（四）灯...
