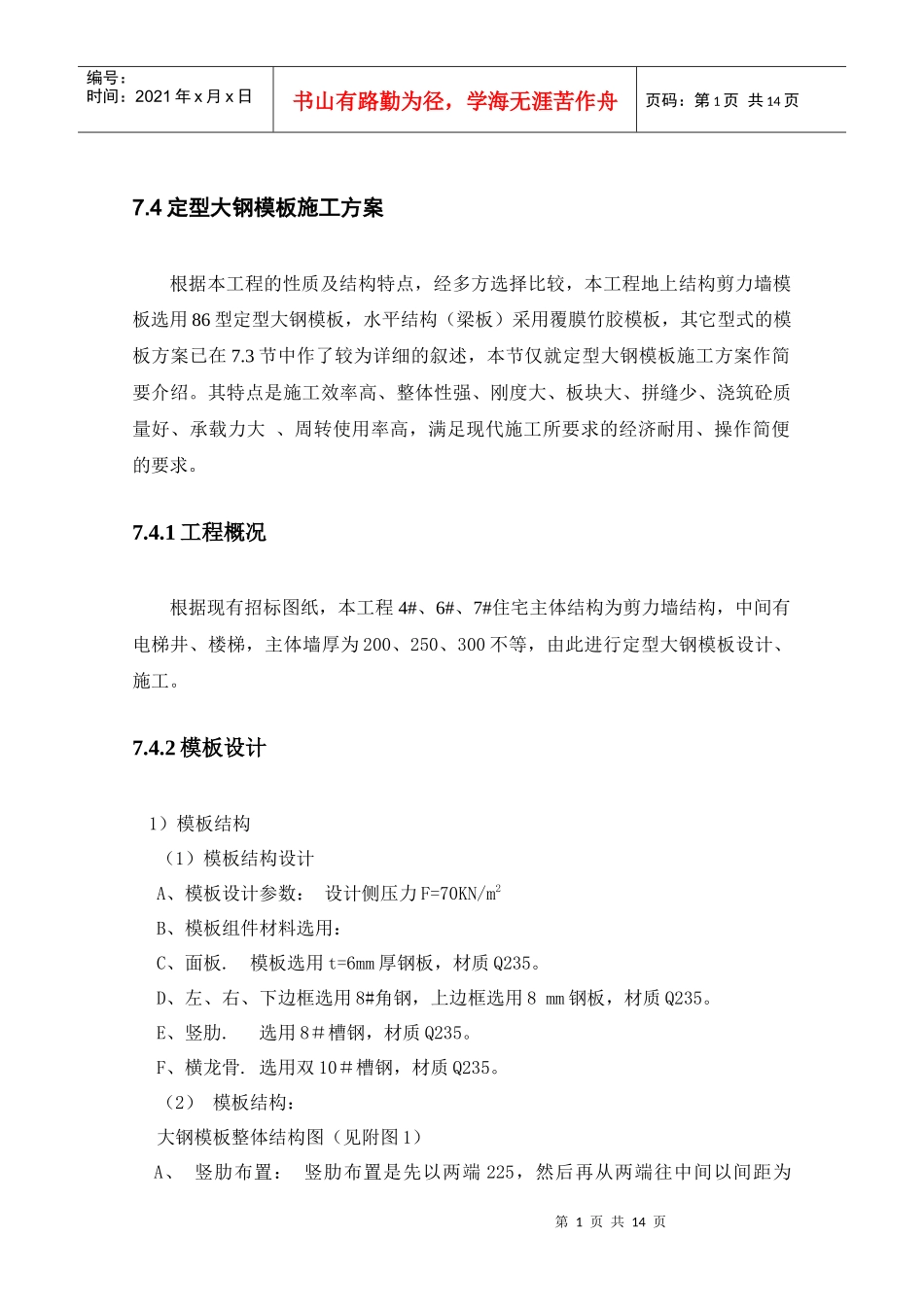

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页7.4定型大钢模板施工方案根据本工程的性质及结构特点，经多方选择比较，本工程地上结构剪力墙模板选用86型定型大钢模板，水平结构（梁板）采用覆膜竹胶模板，其它型式的模板方案已在7.3节中作了较为详细的叙述，本节仅就定型大钢模板施工方案作简要介绍。其特点是施工效率高、整体性强、刚度大、板块大、拼缝少、浇筑砼质量好、承载力大、周转使用率高，满足现代施工所要求的经济耐用、操作简便的要求。7.4.1工程概况根据现有招标图纸，本工程4#、6#、7#住宅主体结构为剪力墙结构，中间有电梯井、楼梯，主体墙厚为200、250、300不等，由此进行定型大钢模板设计、施工。7.4.2模板设计1）模板结构（1）模板结构设计A、模板设计参数：设计侧压力F=70KN/m2B、模板组件材料选用：C、面板.模板选用t=6mm厚钢板，材质Q235。D、左、右、下边框选用8#角钢，上边框选用8mm钢板，材质Q235。E、竖肋.选用8＃槽钢，材质Q235。F、横龙骨.选用双10＃槽钢，材质Q235。（2）模板结构：大钢模板整体结构图（见附图1）A、竖肋布置：竖肋布置是先以两端225，然后再从两端往中间以间距为第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页n×300mm布置，余数尺寸留在中间（中间余数净空尺寸不超过380）。B、横龙骨布置：横龙骨成对10＃槽钢背对背布置三道在竖肋上，两槽钢之间留有对拉螺杆位置，其尺寸不小于55mm。横龙骨两端开有20×40长孔，其用途是为了安装“专用”模板连接板。来保证模板拼接刚度和拼缝间的错台量。竖向间距从下往上布置，间距为300m、600mm、750mm、900mm。C、边框布置：左、右、上下边框冲有模板联接孔(N×300)。（3）角模结构A、角模种类：角模分为阳角模板、可调阴角模板、固定阴角模板。B、角模结构图：（见附图角模结构图）2）方案设计（1）流水段划分:本工程两栋楼平面位置基本完全对称，分别按4-7轴和6-9轴为流水线，每栋楼分两段流水。（2）配板原则：A、由于本工程墙体结构平面布置对称，模板配制按第一流水段为基准。考虑到模板在本工程和其他工程上的通用性，凡两个流水段间少量不通用部分的模板均另外配制，以尽量避免在模板上由于反复钻孔而影响墙面的外观效果。B、配板选型a、配板高度的选用：本工程标准层高3100mm，故本工程按标准层高3100mm进行设计。外墙模板设计高度为（3150mm），内墙模板设计高度为层高减去顶板厚（暂定200mm），选用2900mm。详见立面图。b、考虑到模板塔吊吊装，模板最大宽度为3600mm。C、墙体高度方向处理：本工程标准层高为3100mm,外墙模板高度按3150mm设计（电梯间、楼梯间模板高度均为3150），内墙模板高度为2900mm满足层高使用，内外墙浇注到顶板底，然后周圈布置腰带板与顶板一同浇注，浇注完顶板后，外墙模板吊至腰带板上，进行上层墙体浇注。（详见图）D、内外墙模板高均选用2900mm，保证墙体高出板底，在浇注顶板时，墙壁面与顶板处用木方顶紧，可保证墙面与顶板接茬线为清角，无错台。（3）模板设计以假企口型式考虑，即模板边框用8#槽钢用螺栓连接。外墙模板拼接按零间隙考虑，内墙留3～5mm间隙。这样可防止墙面与角部错台发生。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页（4）模板均按墙的实际尺寸配置。（5）支腿、走台及附件数量配置根据模板宽度设置一个或多个。走台设置时，只考虑一侧墙体就行。支腿、走台布置数量为小于2.1m布置1个，2～4m布置二个，4～6m布置三个计算。本工程由于楼层多，外形规则，使用爬架较为合适；若采用外挂架，其配置数量按外墙长度1个/(0.9-1.8)m计算。（6）角部处理：A、阴角模：内外墙阴角模均为可调型式，外墙阴角模相应高度为3150mm；内墙阴角模高度为2900mm。阳角模边框与模板边框连接为平口，其模板高度为相邻模板高度一致。阴角模板在搭接处留有3~5mm间隙，会产生相应的凸台，施工时，应随拆模随用扁铲剔平；为了防止角模向内倾斜，应用钩头螺栓钩住角模，拉结在大模板上。B、阳角模：阳角模与大...
