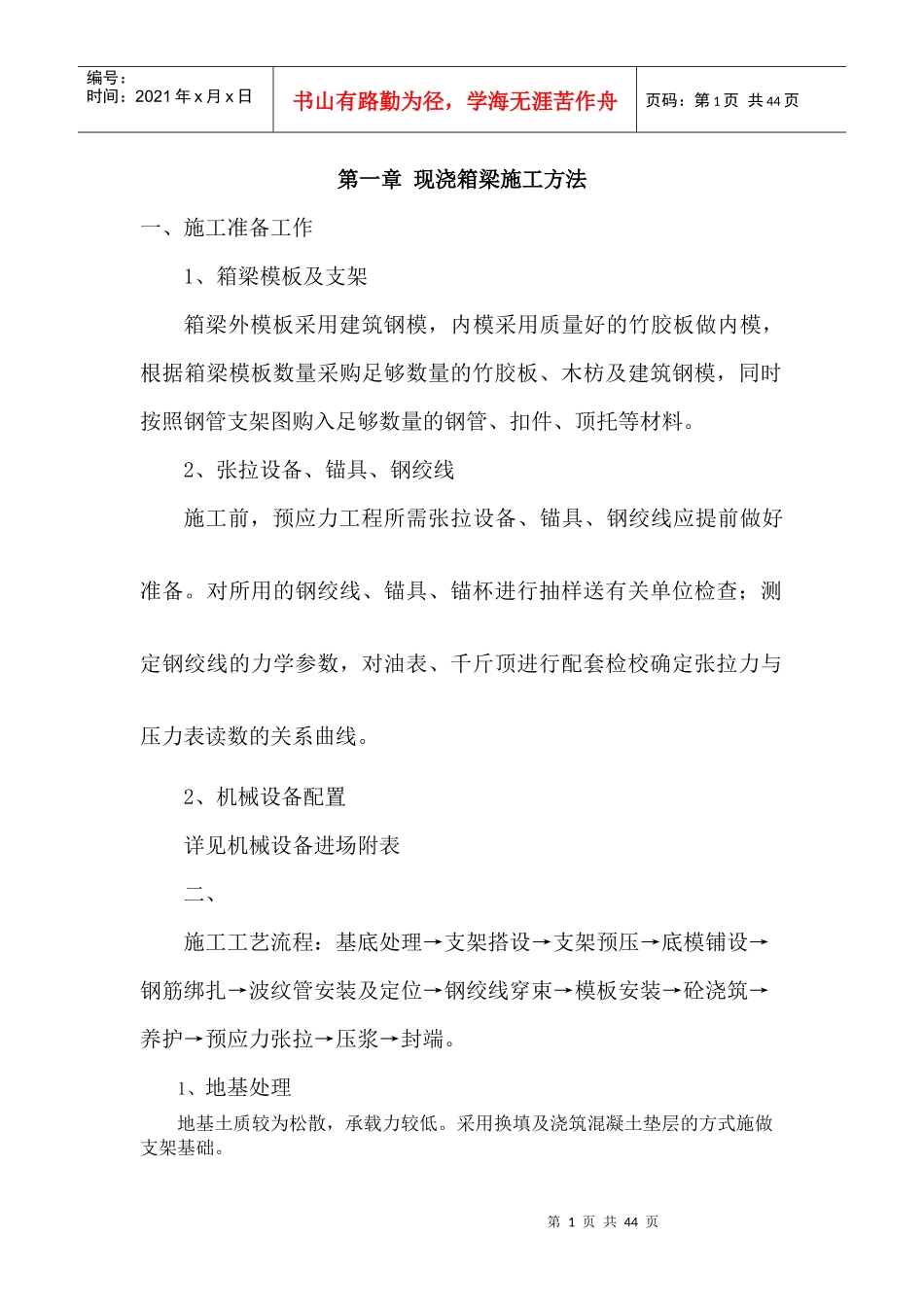

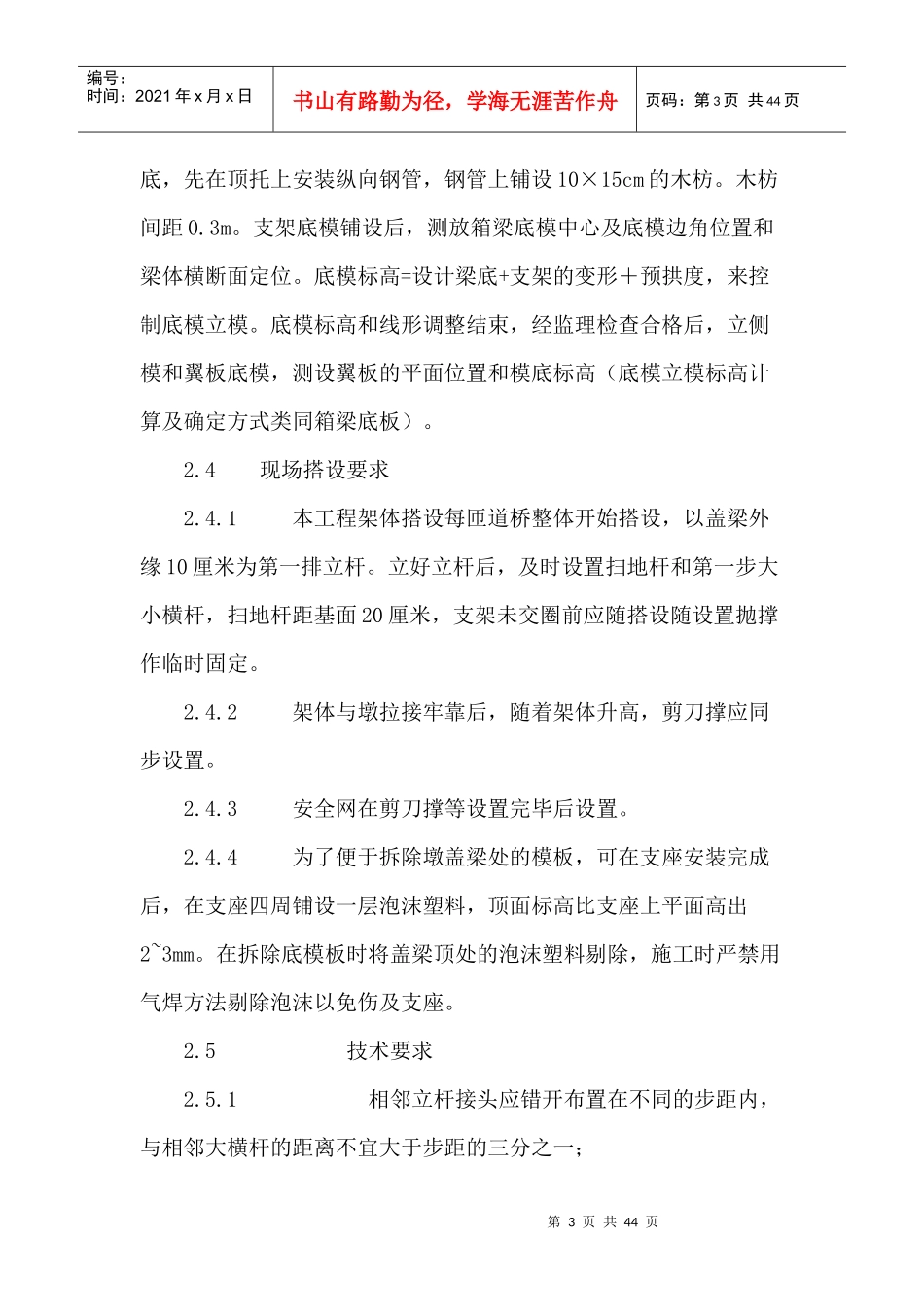

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页第一章现浇箱梁施工方法一、施工准备工作1、箱梁模板及支架箱梁外模板采用建筑钢模，内模采用质量好的竹胶板做内模，根据箱梁模板数量采购足够数量的竹胶板、木枋及建筑钢模，同时按照钢管支架图购入足够数量的钢管、扣件、顶托等材料。2、张拉设备、锚具、钢绞线施工前，预应力工程所需张拉设备、锚具、钢绞线应提前做好准备。对所用的钢绞线、锚具、锚杯进行抽样送有关单位检查；测定钢绞线的力学参数，对油表、千斤顶进行配套检校确定张拉力与压力表读数的关系曲线。2、机械设备配置详见机械设备进场附表二、施工工艺流程：基底处理→支架搭设→支架预压→底模铺设→钢筋绑扎→波纹管安装及定位→钢绞线穿束→模板安装→砼浇筑→养护→预应力张拉→压浆→封端。1、地基处理地基土质较为松散，承载力较低。采用换填及浇筑混凝土垫层的方式施做支架基础。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页2、支架搭设2.1材料选用和质量要求钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。扣件应按现行国家标准《钢管支架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准《钢管支架扣件》（GB15831）的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。2.2支架安装本支架采用“扣件”式满堂支架，其结构形式如下：箱梁纵向立杆布置间距100cm；横向立杆在箱梁腹板所对应的位置间距80cm，底板间距90～100cm；翼缘横立杆均按80cm布置。在高度方向横杆步距100cm，使所有立杆联成整体，为确保支架的整体稳定性，在每三排横向立杆和每三排纵向立杆各设置一道剪刀撑。在地基处理好后，按照施工图纸进行放线，纵桥向铺设好支垫钢板，便可进行支架搭设。支架搭设好后，用可调顶托来调整支架高度或拆除模板用。扣件架安装好后，对于箱梁底板部份，在可调顶托上横向铺设钢管。然后在其上铺设纵向10×15cm的木枋（15cm面竖放，竖放的目的增加刚度），腹板80cm宽度内木枋间距0.2m,底板其余间距0.25m铺设，共36根。对于翼缘部份，钢管架直接搭设到翼缘第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页底，先在顶托上安装纵向钢管，钢管上铺设10×15cm的木枋。木枋间距0.3m。支架底模铺设后，测放箱梁底模中心及底模边角位置和梁体横断面定位。底模标高=设计梁底+支架的变形＋预拱度，来控制底模立模。底模标高和线形调整结束，经监理检查合格后，立侧模和翼板底模，测设翼板的平面位置和模底标高（底模立模标高计算及确定方式类同箱梁底板）。2.4现场搭设要求2.4.1本工程架体搭设每匝道桥整体开始搭设，以盖梁外缘10厘米为第一排立杆。立好立杆后，及时设置扫地杆和第一步大小横杆，扫地杆距基面20厘米，支架未交圈前应随搭设随设置抛撑作临时固定。2.4.2架体与墩拉接牢靠后，随着架体升高，剪刀撑应同步设置。2.4.3安全网在剪刀撑等设置完毕后设置。2.4.4为了便于拆除墩盖梁处的模板，可在支座安装完成后，在支座四周铺设一层泡沫塑料，顶面标高比支座上平面高出2~3mm。在拆除底模板时将盖梁顶处的泡沫塑料剔除，施工时严禁用气焊方法剔除泡沫以免伤及支座。2.5技术要求2.5.1相邻立杆接头应错开布置在不同的步距内，与相邻大横杆的距离不宜大于步距的三分之一；第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页2.5.2在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件中心点的相互距离不宜大于15厘米2.5.3对接扣件的开口应朝上或朝内；2.5.4各杆件端头伸出扣件边缘的长度不应小于100mm2.5.5立杆的垂直偏差应不大于架高的1／300；2.5.6上下横杆的接长位置应错开布置在不同的立杆纵距中，与相连立杆的距离不大于纵...
