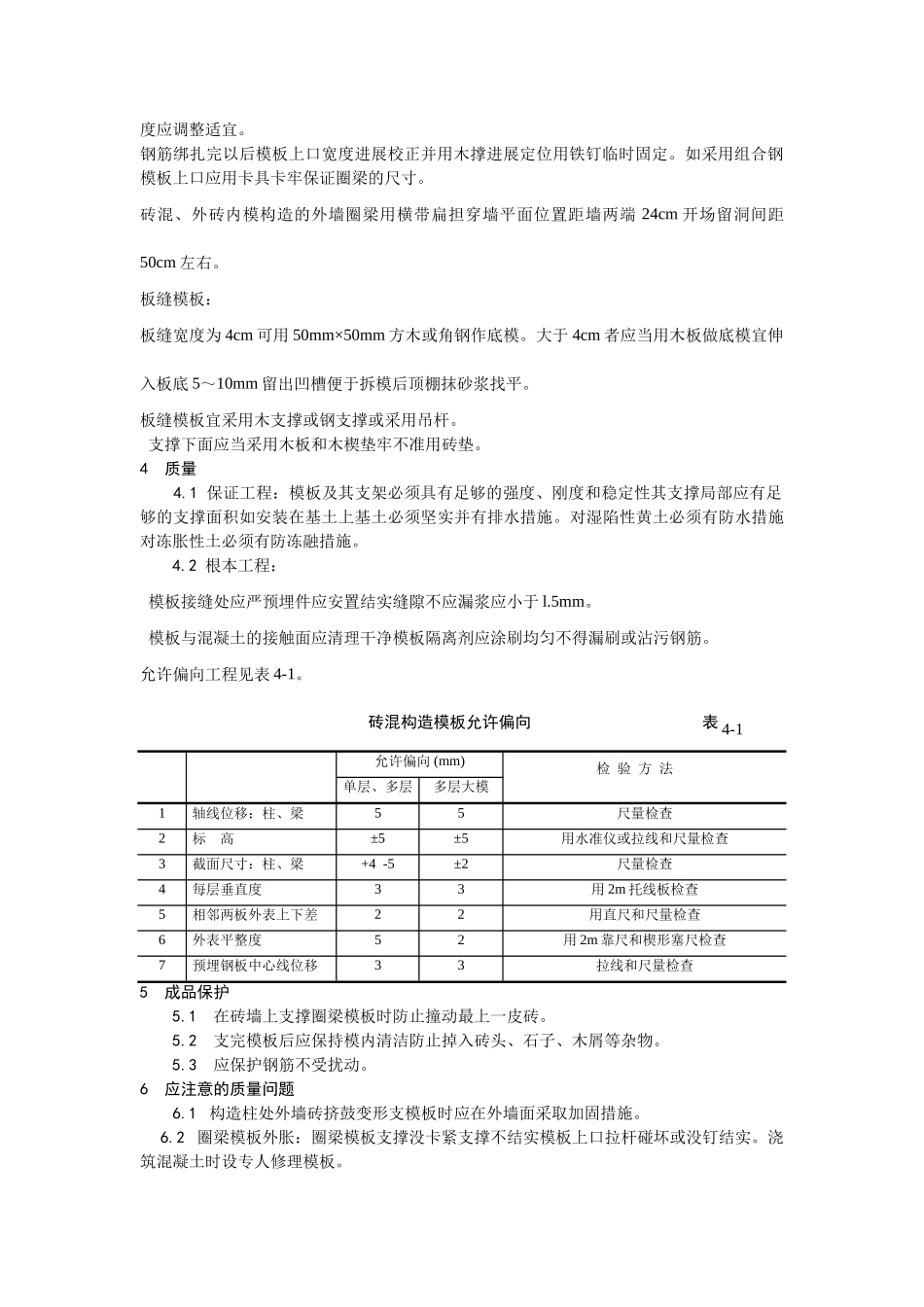

砖混构造构造柱、圈梁、板缝支模1范围本工艺主要适用于工业与民用建筑砖混构造、外砖内模和外板内模构造构造柱、圈梁、板缝的模板工程。2施工准备2.1材料及主要机具：木板〔厚度为20～50mm〕、定型组合钢模板〔长度为600、750、900、1200、1500mm宽度为100、150、200、250、300mm〕、阴角模、连接角模。方木、木楔、支撑(木或钢)定型组合钢模板的附件(U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓)、铅丝(12～14)、隔离剂等。打眼电钻、搬手、钳子。2.2作业条件弹好墙身+50cm程度线检查砖墙〔或混凝土墙〕的位置是否符线预检手续。构造柱钢筋绑扎完毕并办好隐检手续。模板拉杆如需螺栓穿墙砌砖时应按要求预留螺栓孔洞。检查构造柱是否清理干净包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。3操作工艺3.1工艺流程：支构造柱模板准备工作→支圈梁模板→办预检支板缝模板3.2支模前将构造柱、圈梁及板缝处杂物全部清理干净。3.3支模板：构造柱模板：砖混构造的构造柱模板可采用木模板或定型组合钢模板。可用一般的支模。为防止浇筑混凝土时模板膨胀影响外墙平整用木模或组合钢模板贴在外墙面上并每隔1m以内设两根拉条拉条与内墙拉结拉条直径不应小于φ16。拉条穿过砖墙的洞要预留留洞位置要求距地面30cm开场每隔1m以内留一道洞的平面位置在构造柱大马牙槎以外一丁头砖处。外砖内模构造的组合柱用角模与大模板连接在外墙处为防止浇筑混凝土挤胀变形应进展加固处理模板贴在外墙面上然后用拉条拉牢。外板内模构造山墙处组合柱模板采用木模板或组合钢模板用斜撑支牢。根部应留置清扫口。圈梁模板：圈梁模板可采用木模板或定型组合钢模板上口弹线找平。圈梁模板采用落地支撑时下面应垫方木当用木方支撑时下面用木楔楔紧。用钢支撑时高度应调整适宜。钢筋绑扎完以后模板上口宽度进展校正并用木撑进展定位用铁钉临时固定。如采用组合钢模板上口应用卡具卡牢保证圈梁的尺寸。砖混、外砖内模构造的外墙圈梁用横带扁担穿墙平面位置距墙两端24cm开场留洞间距50cm左右。板缝模板：板缝宽度为4cm可用50mm×50mm方木或角钢作底模。大于4cm者应当用木板做底模宜伸入板底5～10mm留出凹槽便于拆模后顶棚抹砂浆找平。板缝模板宜采用木支撑或钢支撑或采用吊杆。支撑下面应当采用木板和木楔垫牢不准用砖垫。4质量4.1保证工程：模板及其支架必须具有足够的强度、刚度和稳定性其支撑局部应有足够的支撑面积如安装在基土上基土必须坚实并有排水措施。对湿陷性黄土必须有防水措施对冻胀性土必须有防冻融措施。4.2根本工程：模板接缝处应严预埋件应安置结实缝隙不应漏浆应小于l.5mm。模板与混凝土的接触面应清理干净模板隔离剂应涂刷均匀不得漏刷或沾污钢筋。允许偏向工程见表4-1。砖混构造模板允许偏向表4-1允许偏向(mm)单层、多层多层大模1轴线位移：柱、梁55尺量检查2标高±5±5用水准仪或拉线和尺量检查3截面尺寸：柱、梁+4-5±2尺量检查4每层垂直度33用2m托线板检查5相邻两板外表上下差22用直尺和尺量检查6外表平整度52用2m靠尺和楔形塞尺检查7预埋钢板中心线位移33拉线和尺量检查5成品保护5.1在砖墙上支撑圈梁模板时防止撞动最上一皮砖。5.2支完模板后应保持模内清洁防止掉入砖头、石子、木屑等杂物。5.3应保护钢筋不受扰动。6应注意的质量问题6.1构造柱处外墙砖挤鼓变形支模板时应在外墙面采取加固措施。6.2圈梁模板外胀：圈梁模板支撑没卡紧支撑不结实模板上口拉杆碰坏或没钉结实。浇筑混凝土时设专人修理模板。检验方法6.3混凝土流坠：模板板缝过大没有用纤维板、木板条等贴牢；外墙圈梁没有先支模板后浇筑圈梁混凝土而是先包砖代替模板再浇筑混凝土致使水泥浆顺砖缝流坠。6.4板缝模板下沉：悬吊模板时铅丝没有拧紧吊牢采用钢木支撑时支撑下面垫木没有楔紧钉牢。7质量记录本工艺应具备以下质量记录：7.1模板分项工程预检记录。7.2模板分项工程质量评定资料。
