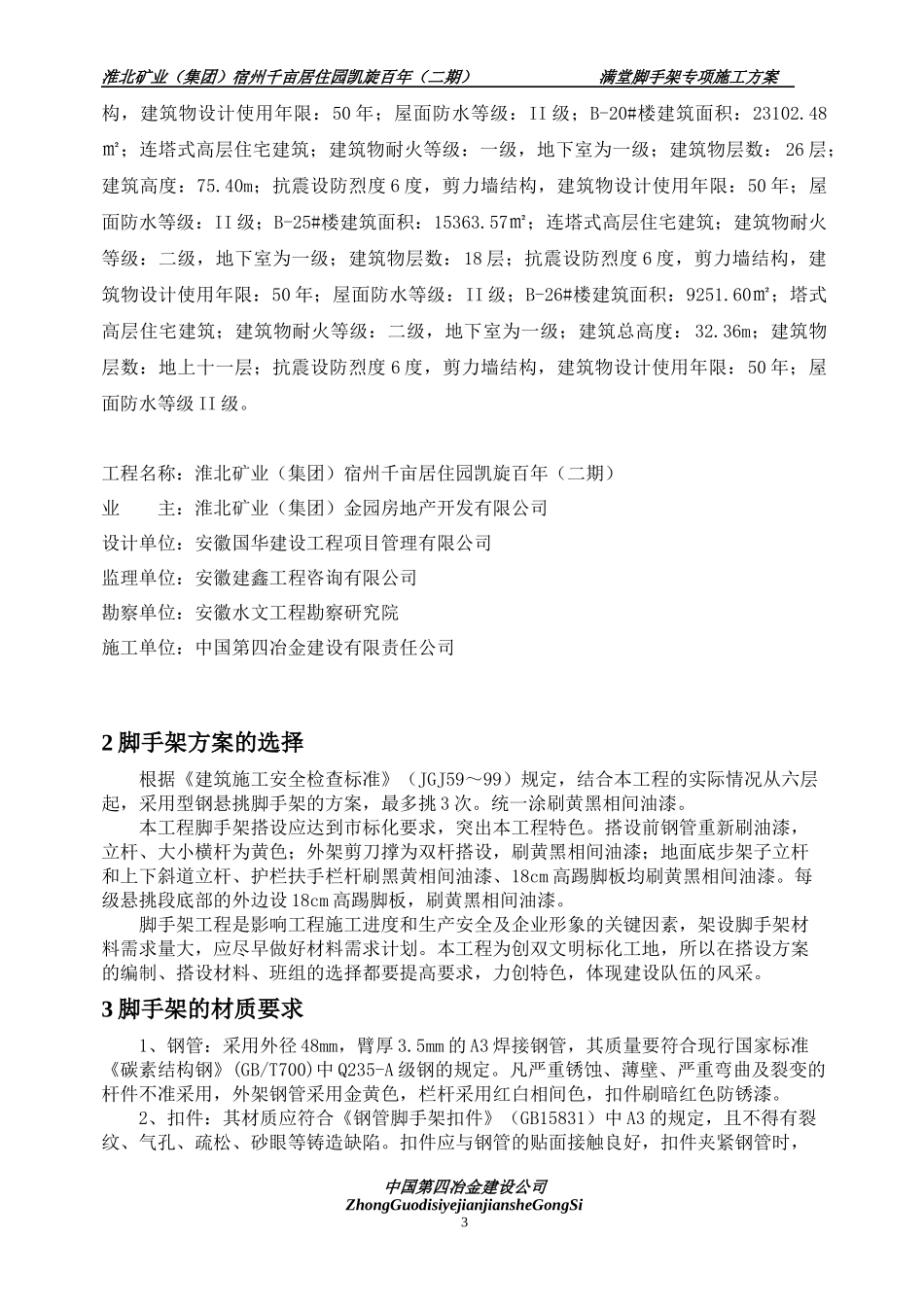

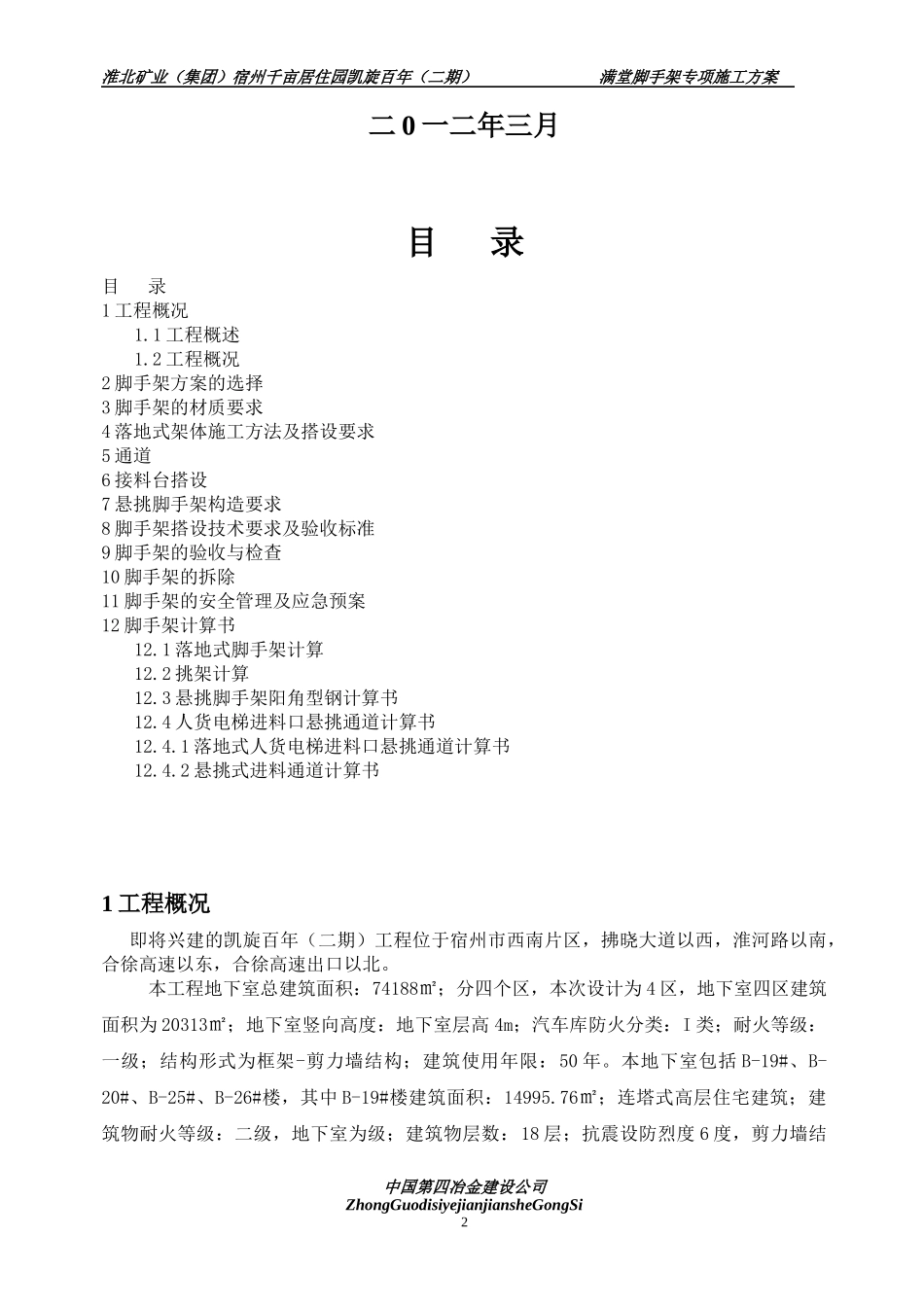

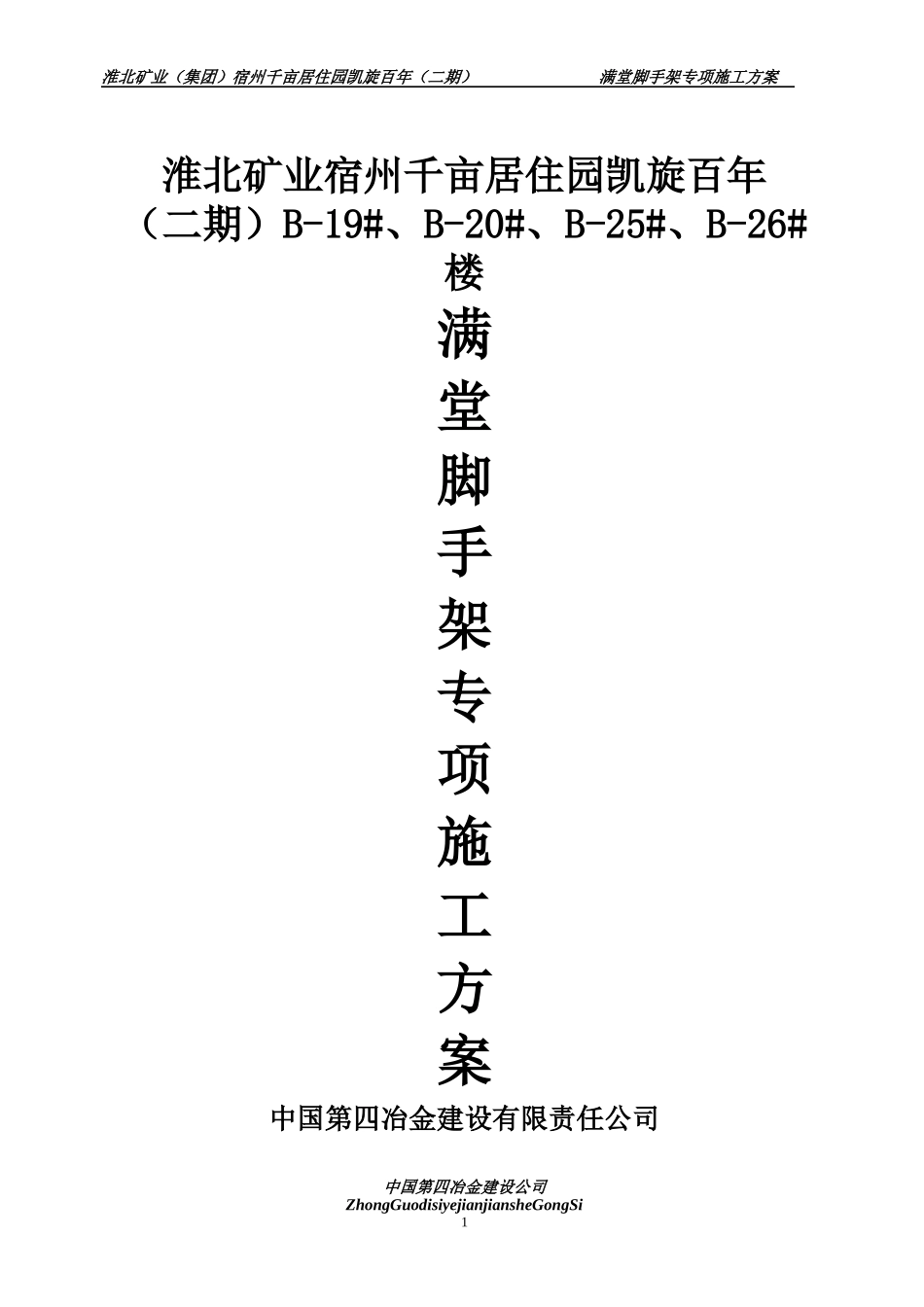

淮北矿业（集团）宿州千亩居住园凯旋百年（二期）满堂脚手架专项施工方案淮北矿业宿州千亩居住园凯旋百年（二期）B-19#、B-20#、B-25#、B-26#楼满堂脚手架专项施工方案中国第四冶金建设有限责任公司中国第四冶金建设公司ZhongGuodisiyejianjiansheGongSi1淮北矿业（集团）宿州千亩居住园凯旋百年（二期）满堂脚手架专项施工方案二0一二年三月目录目录1工程概况1.1工程概述1.2工程概况2脚手架方案的选择3脚手架的材质要求4落地式架体施工方法及搭设要求5通道6接料台搭设7悬挑脚手架构造要求8脚手架搭设技术要求及验收标准9脚手架的验收与检查10脚手架的拆除11脚手架的安全管理及应急预案12脚手架计算书12.1落地式脚手架计算12.2挑架计算12.3悬挑脚手架阳角型钢计算书12.4人货电梯进料口悬挑通道计算书12.4.1落地式人货电梯进料口悬挑通道计算书12.4.2悬挑式进料通道计算书1工程概况即将兴建的凯旋百年（二期）工程位于宿州市西南片区，拂晓大道以西，淮河路以南，合徐高速以东，合徐高速出口以北。本工程地下室总建筑面积：74188㎡；分四个区，本次设计为4区，地下室四区建筑面积为20313㎡；地下室竖向高度：地下室层高4m；汽车库防火分类：I类；耐火等级：一级；结构形式为框架-剪力墙结构；建筑使用年限：50年。本地下室包括B-19#、B-20#、B-25#、B-26#楼，其中B-19#楼建筑面积：14995.76㎡；连塔式高层住宅建筑；建筑物耐火等级：二级，地下室为级；建筑物层数：18层；抗震设防烈度6度，剪力墙结中国第四冶金建设公司ZhongGuodisiyejianjiansheGongSi2淮北矿业（集团）宿州千亩居住园凯旋百年（二期）满堂脚手架专项施工方案构，建筑物设计使用年限：50年；屋面防水等级：II级；B-20#楼建筑面积：23102.48㎡；连塔式高层住宅建筑；建筑物耐火等级：一级，地下室为一级；建筑物层数：26层；建筑高度：75.40m；抗震设防烈度6度，剪力墙结构，建筑物设计使用年限：50年；屋面防水等级：II级；B-25#楼建筑面积：15363.57㎡；连塔式高层住宅建筑；建筑物耐火等级：二级，地下室为一级；建筑物层数：18层；抗震设防烈度6度，剪力墙结构，建筑物设计使用年限：50年；屋面防水等级：II级；B-26#楼建筑面积：9251.60㎡；塔式高层住宅建筑；建筑物耐火等级：二级，地下室为一级；建筑总高度：32.36m；建筑物层数：地上十一层；抗震设防烈度6度，剪力墙结构，建筑物设计使用年限：50年；屋面防水等级II级。工程名称：淮北矿业（集团）宿州千亩居住园凯旋百年（二期）业主：淮北矿业（集团）金园房地产开发有限公司设计单位：安徽国华建设工程项目管理有限公司监理单位：安徽建鑫工程咨询有限公司勘察单位：安徽水文工程勘察研究院施工单位：中国第四冶金建设有限责任公司2脚手架方案的选择根据《建筑施工安全检查标准》（JGJ59～99）规定，结合本工程的实际情况从六层起，采用型钢悬挑脚手架的方案，最多挑3次。统一涂刷黄黑相间油漆。本工程脚手架搭设应达到市标化要求，突出本工程特色。搭设前钢管重新刷油漆，立杆、大小横杆为黄色；外架剪刀撑为双杆搭设，刷黄黑相间油漆；地面底步架子立杆和上下斜道立杆、护栏扶手栏杆刷黑黄相间油漆、18cm高踢脚板均刷黄黑相间油漆。每级悬挑段底部的外边设18cm高踢脚板，刷黄黑相间油漆。脚手架工程是影响工程施工进度和生产安全及企业形象的关键因素，架设脚手架材料需求量大，应尽早做好材料需求计划。本工程为创双文明标化工地，所以在搭设方案的编制、搭设材料、班组的选择都要提高要求，力创特色，体现建设队伍的风采。3脚手架的材质要求1、钢管：采用外径48mm，臂厚3.5mm的A3焊接钢管，其质量要符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用，外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。2、扣件：其材质应符合《钢管脚手架扣件》（GB15831）中A3的规定，且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件应与钢管的贴面接触良好，扣件夹紧钢管时，中国第四冶金建设公司ZhongGuodisiyejianjiansheGongSi3淮北矿业（集团）宿州千亩居住园凯旋百年（二期）满堂...
