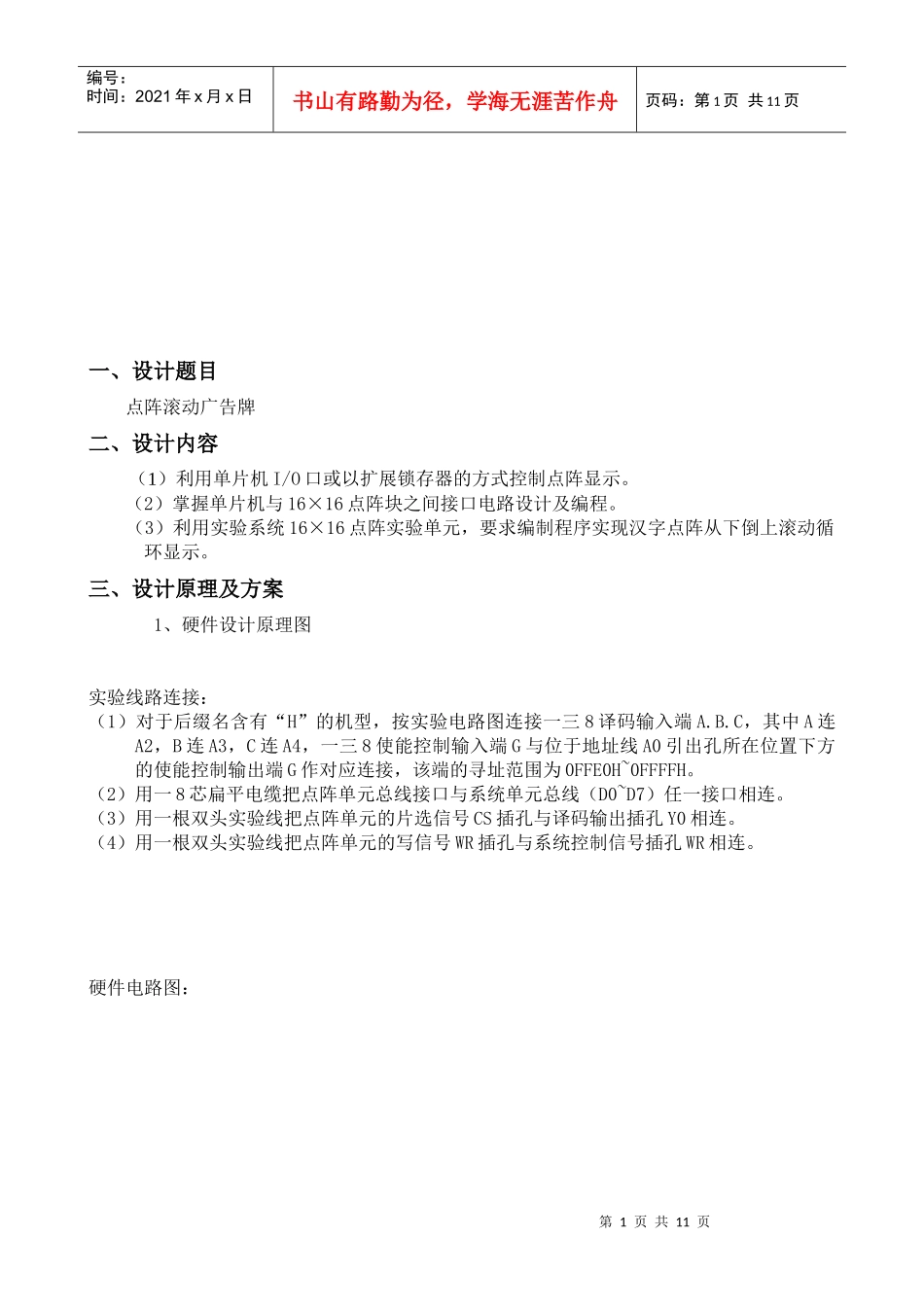

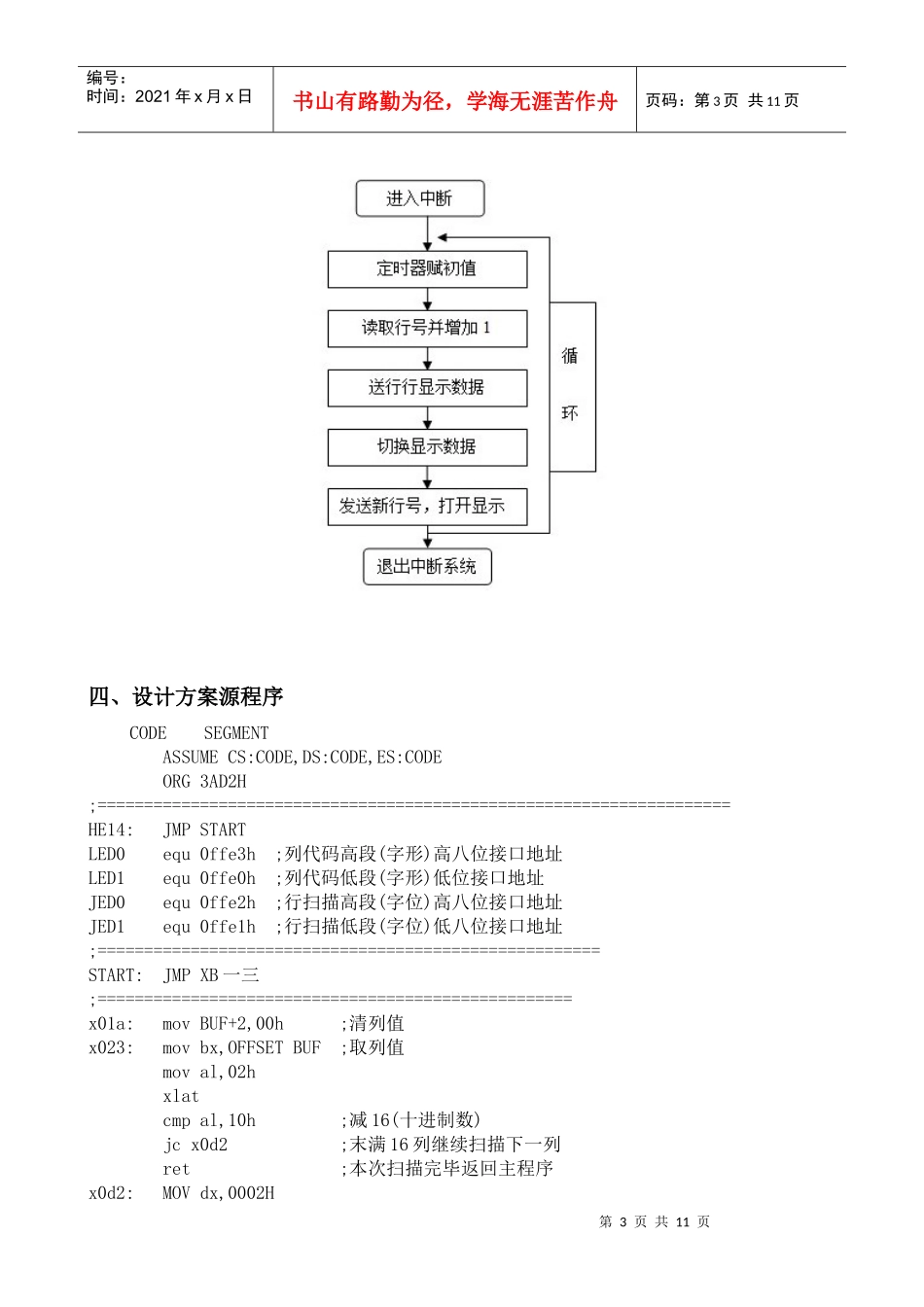

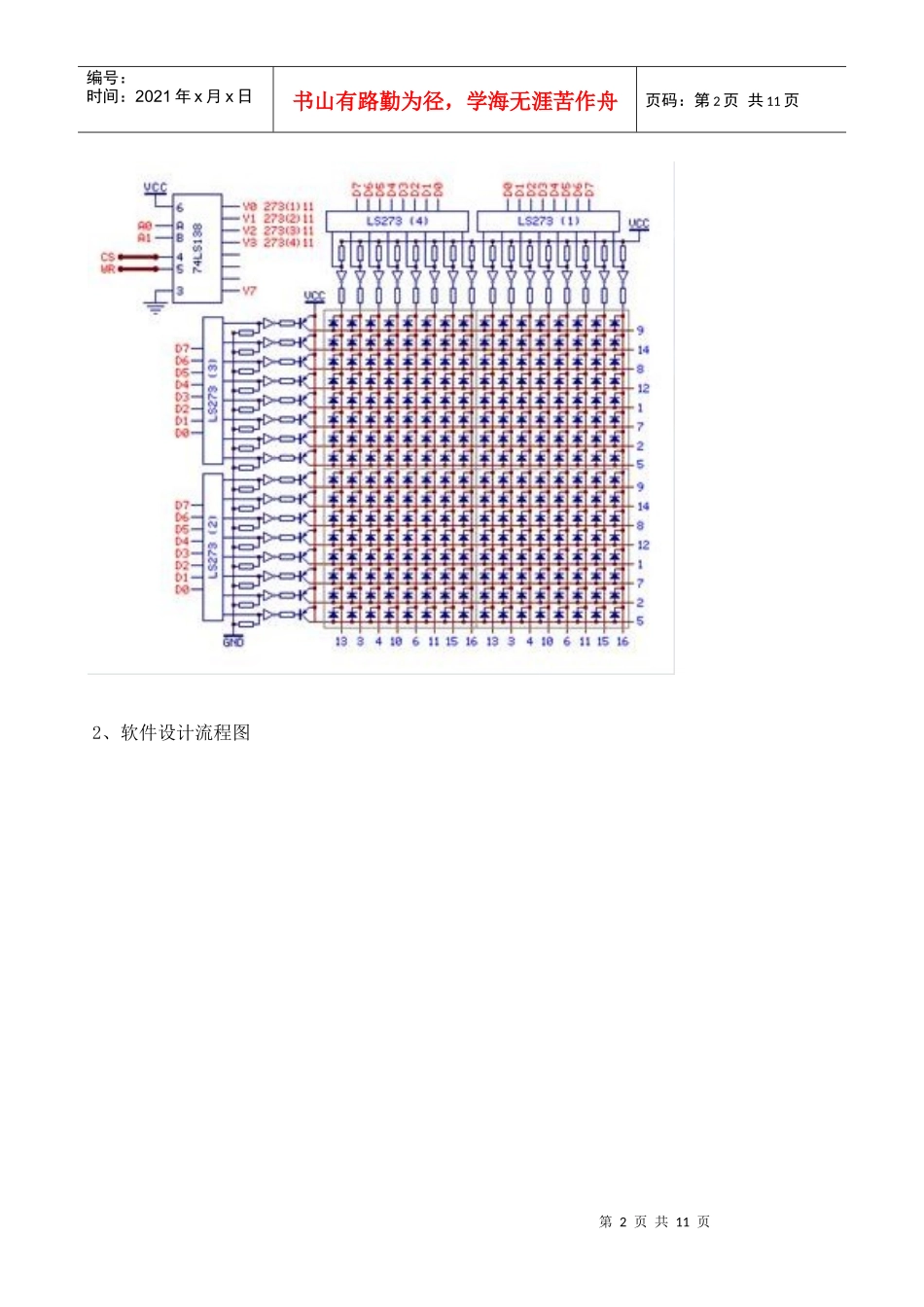

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页一、设计题目点阵滚动广告牌二、设计内容(1)利用单片机I/O口或以扩展锁存器的方式控制点阵显示。(2)掌握单片机与16×16点阵块之间接口电路设计及编程。(3)利用实验系统16×16点阵实验单元,要求编制程序实现汉字点阵从下倒上滚动循环显示。三、设计原理及方案1、硬件设计原理图实验线路连接:(1)对于后缀名含有“H”的机型,按实验电路图连接一三8译码输入端A.B.C,其中A连A2,B连A3,C连A4,一三8使能控制输入端G与位于地址线A0引出孔所在位置下方的使能控制输出端G作对应连接,该端的寻址范围为0FFE0H~0FFFFH。(2)用一8芯扁平电缆把点阵单元总线接口与系统单元总线(D0~D7)任一接口相连。(3)用一根双头实验线把点阵单元的片选信号CS插孔与译码输出插孔Y0相连。(4)用一根双头实验线把点阵单元的写信号WR插孔与系统控制信号插孔WR相连。硬件电路图:第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页2、软件设计流程图第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页四、设计方案源程序CODESEGMENTASSUMECS:CODE,DS:CODE,ES:CODEORG3AD2H;====================================================================HE14:JMPSTARTLED0equ0ffe3h;列代码高段(字形)高八位接口地址LED1equ0ffe0h;列代码低段(字形)低位接口地址JED0equ0ffe2h;行扫描高段(字位)高八位接口地址JED1equ0ffe1h;行扫描低段(字位)低八位接口地址;======================================================START:JMPXB一三;===================================================x01a:movBUF+2,00h;清列值x023:movbx,OFFSETBUF;取列值moval,02hxlatcmpal,10h;减16(十进制数)jcx0d2;末满16列继续扫描下一列ret;本次扫描完毕返回主程序x0d2:MOVdx,0002H第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页MOVah,00hMULdx;当前列乘02movcx,axcallxb1f;===送扫描代码==movdx,led0;列代码送高八位锁存器OUTDX,ALMOVDX,led1;列代码送低八位锁存器moval,ahOUTDX,Al;===取行代码==movbx,offsetbufmoval,02hxlatincalmovBUF+2,al;列指针加1movah,00hmovcx,axmoval,01hjmpx083x07e:SALax,1x083:loopx07emovdx,jed0;行代码送高八位锁存器OUTDX,ALMOVDX,jed1;行代码送低八位锁存器moval,ahOUTDX,Almovcx,0040h;当前行锁定显示250u秒loop$moval,00h;关闭显示movdx,jed0outdx,almovdx,jed1OUTdx,aljmpx023;继续下1行;============================================x097:moval,00h;关闭显示movdx,jed0outdx,almovdx,jed1OUTdx,al;============x0a0:moval,00h;清扫描个数寄存器第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页movBUF+3,al;从第一个开始x0a2:movbx,OFFSETbuf;取当前扫描个数moval,03hxlatcmpal,16h;减16(十进制数)jncx0a0;满16个返回从第一个开始;===========================MOVah,00Hmovdx,0020hmuldxmovbx,OFFSETstlsaddax,bXmovBUF,aLMOVBUF+1,AH;===========================moval,00h;清扫描次数寄存器movBUF+4,alx0bd:movbx,OFFSETbuf;取当前扫描个数moval,04hxlatcmpal,64h;减64(十进制数)jncx0cf;==========================callx01a;扫描显示当前字体;==========================movbx,OFFSETbuf;扫描次数加1moval,04hxlatincalmovBUF+4,aljmpx0bd;=============================x0cf:movbx,OFFSETBUF;扫描个数加1moval,03hxlatincalmovBUF+3,aljmpx0a2;============================================================================STLS:;欢DB00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00HDB00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,00H,80H第6页共11页第5页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共11页DB00H,00H,00H,00H,0...
