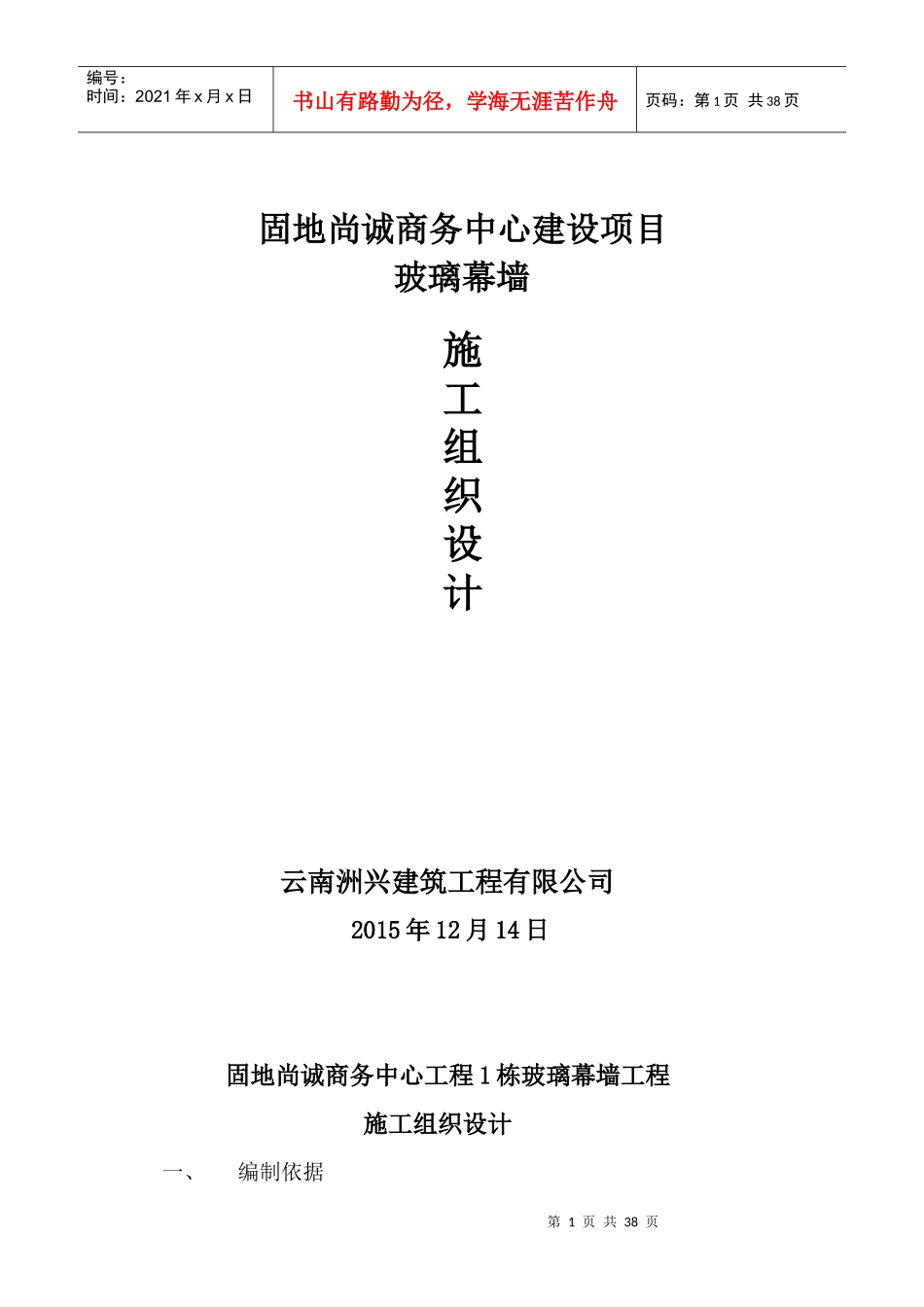

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页固地尚诚商务中心建设项目玻璃幕墙施工组织设计云南洲兴建筑工程有限公司2015年12月14日固地尚诚商务中心工程1栋玻璃幕墙工程施工组织设计一、编制依据第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页1、固地尚诚商务中心工程1栋B座玻璃幕墙施工合同2、昆明新正东阳建筑工程设计有限公司设计的施工图纸3、山东香山建工集团股份有限公司设计的玻璃幕墙施工图4、国家法律、法规、规范、标准《玻璃幕墙工程技术规范》JGJ102-2003《建筑钢结构焊接技术规程》JGJ81-2002《钢结构工程施工质量验收规范》GB50205-2001《玻璃幕墙工程质量检验标准》J139-2001《铝合金建筑型材规范》GB/T5237-2000《建筑玻璃应用技术规程》JGJ113-2009《建筑用硅酮结构密封胶》GB16776-97《低合金高强度结构钢》GB1591-94《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB/T3098.1《建筑装饰装修工程质量验收规范》GB50210-2001《建筑工程施工质量验收统一标准》GB50300-2001《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》J119-2001《施工现场临时用电安全技术规范》JGJ46-2005二、幕墙工程概况本工程1栋为办公楼，设计分为A、B座第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页A座建筑物几何尺寸：宽18.8米（7-10轴），长59.4米（A-J轴）建筑物层高：一层4.5米，二至三层3.3米，四至三十三层2.9米（标准层），屋面构架4.0米，建筑物总高度102.1米结构形式：框剪结构幕墙形式为半隐框幕墙（竖明横隐）幕墙位置：1-3层外墙面为玻璃幕墙，4层以上为铝合金落地窗南面：7-10轴交A轴外墙6层以上立面玻璃幕墙到屋面檐口幕墙分格：横向间距1500-2000mm不等，详见幕墙平面图竖向间距900-1100mm不等，详见幕墙立面图幕墙龙骨：采用150、120系列铝合金龙骨幕墙玻璃：采用6+9A+6双钢化中空玻璃（颜色为：福特蓝）B座：建筑物长39.9米（1-6轴），宽24.3米（F-J轴）建筑物层高：一层4.5米，二至二十七层3.6米（标准层），屋面构架4.0米，建筑物总高度102.1米结构形式：框剪结构幕墙形式为半隐框幕墙（竖明横隐）幕墙位置：1-3层外墙面为玻璃幕墙，4层以上为铝合金落地窗南面：1--5轴交F轴立面玻璃幕墙到屋面檐口北面：5--1轴交J轴立面玻璃幕墙到屋面檐口西面：G--H轴交I轴立面二层以上至屋面檐口为玻璃幕墙幕墙分格：南面：横向间距2050mm不等，详见幕墙平面图第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页竖向间距1235-1295mm不等，详见幕墙立面图北面：横向间距1500mm不等，详见幕墙平面图竖向间距1230-2370mm不等，详见幕墙立面图西面：横向间距1900mm不等，详见幕墙平面图竖向间距1235-1130mm不等，详见幕墙立面图幕墙龙骨：采用150、120系列铝合金龙骨幕墙玻璃：采用6+9A+6双钢化中空玻璃（颜色为：福特蓝）三、施工组织及部署（一）幕墙工程施工目标1、质量目标，按《玻璃幕墙工程质量检验标准》J139-2001《建筑工程施工质量统一验收标准》GB50300-2001一次验收合格2、安全目标：重大伤亡事故频率为“0”一般轻伤事故频率≤2‰月，创“无事故工程”。3、工期目标：严格按照合同规定的工期天数完成（120天）（二）幕墙工程施工组织机构1、在总包项目经理部领导下，设置幕墙工程分包项目经理部；2、分包项目经理部设置：项目经理1人，项目技术负责人1人，施工员1人，安全员1人，质检员1人，材料员2人，预算员1人3、分包项目部实行矩形阵式的施工管理体系，全面履行幕墙工程施工承包合同第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页4、分包项目部管理体系（三）项目管理人员职责1、项目经理：a、项目经理对幕墙工程施工全面负责，对工程的质量、安全、进度、成本等进行全面监督管理b、贯彻执行国家和地方有关法律、法规和政策，履行合同条款中的所有规定c、制定工程项目各项管理制度，制度覆盖全部...
