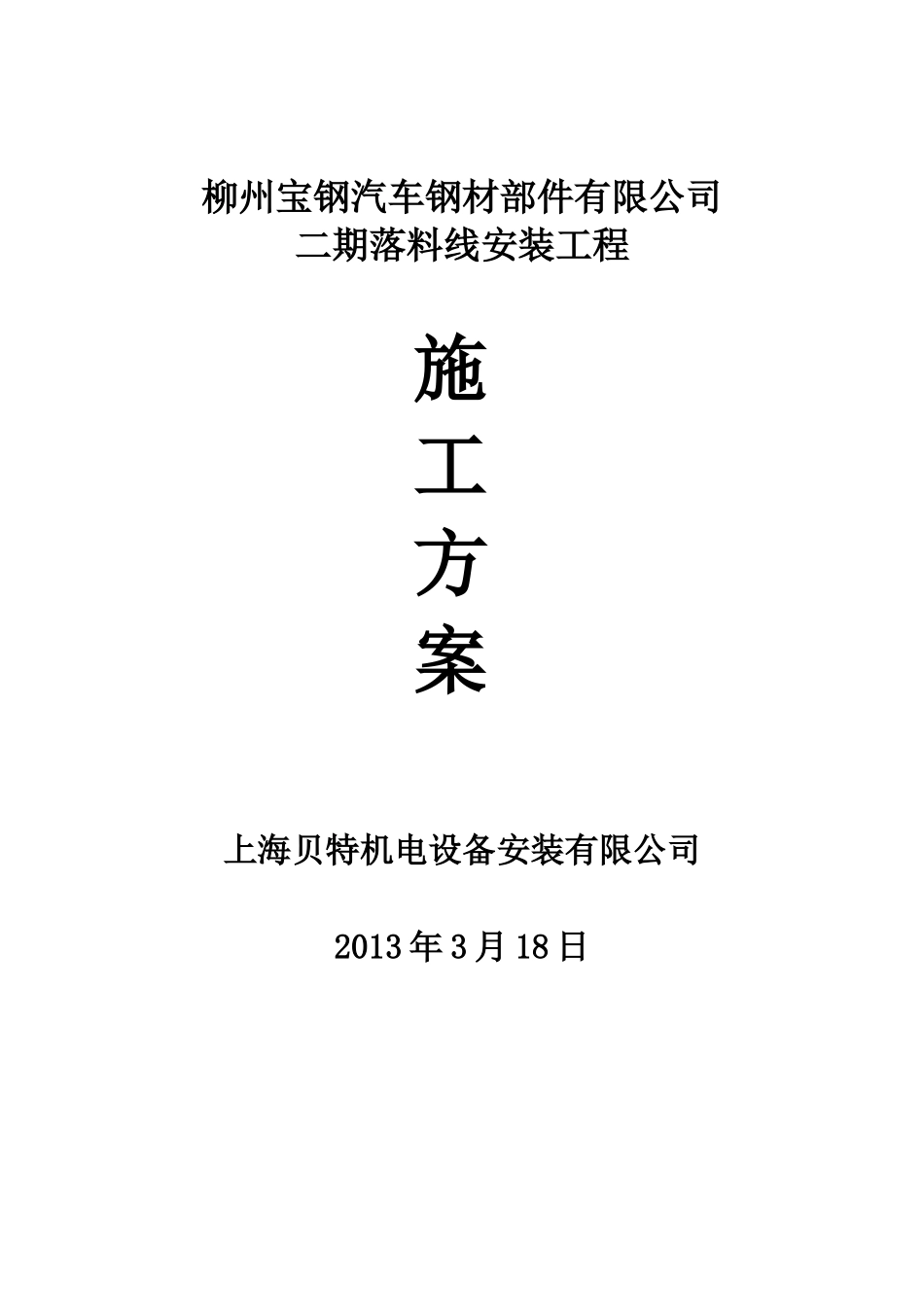

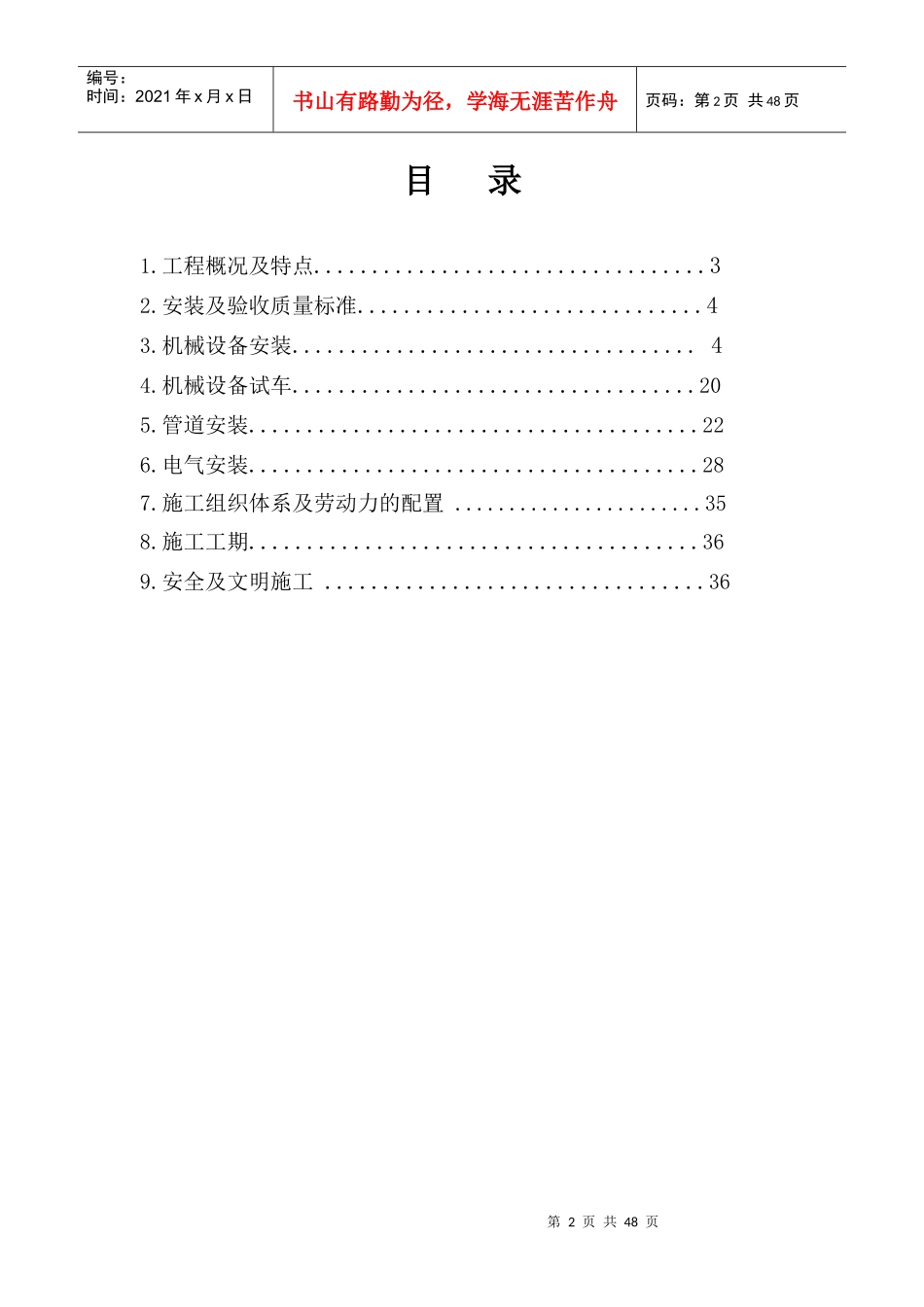

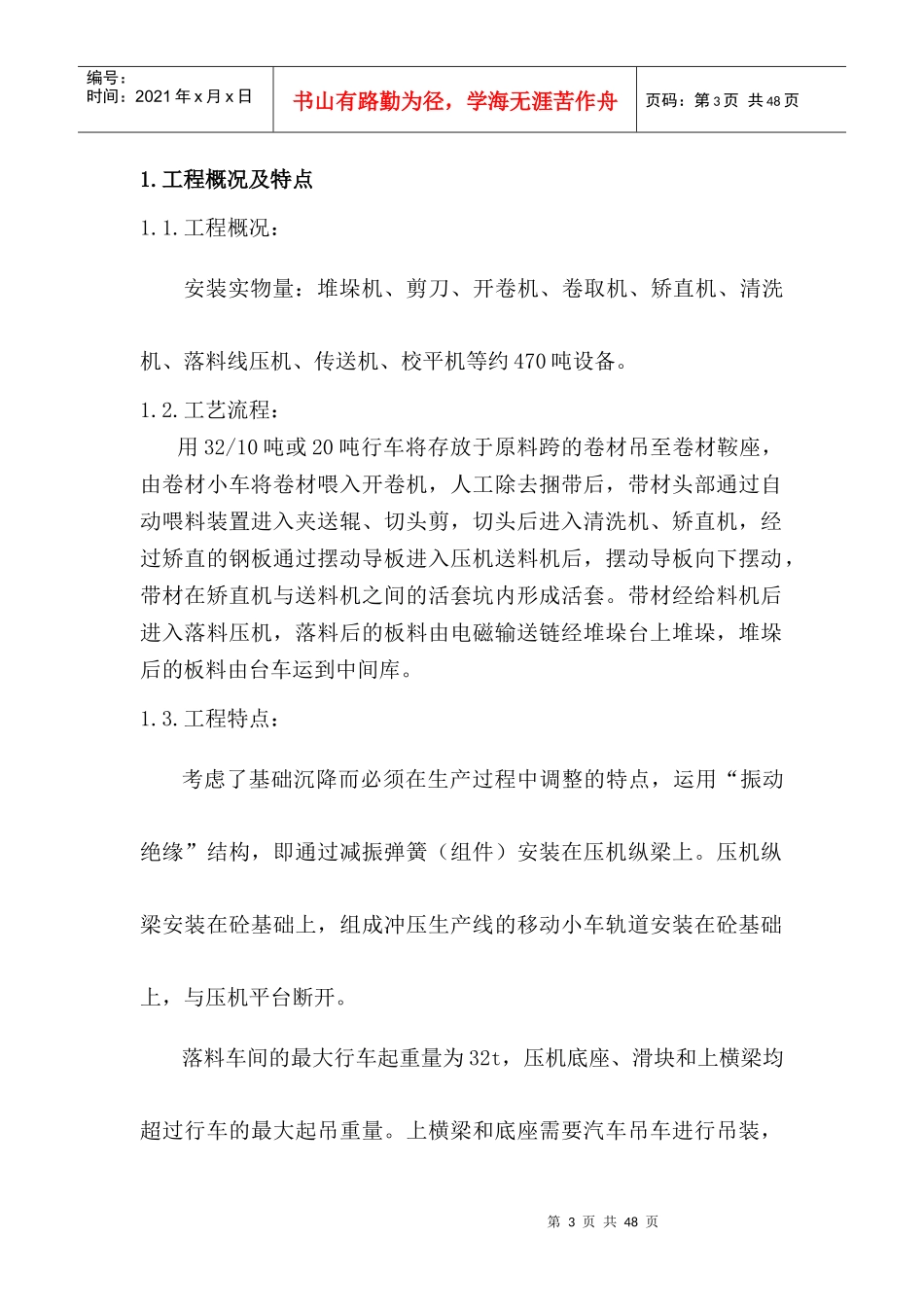

柳州宝钢汽车钢材部件有限公司二期落料线安装工程施工方案上海贝特机电设备安装有限公司2013年3月18日第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页目录1.工程概况及特点..................................32.安装及验收质量标准..............................43.机械设备安装...................................44.机械设备试车...................................205.管道安装.......................................226.电气安装.......................................287.施工组织体系及劳动力的配置.......................358.施工工期.......................................369.安全及文明施工.................................36第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页1.工程概况及特点1.1.工程概况：安装实物量：堆垛机、剪刀、开卷机、卷取机、矫直机、清洗机、落料线压机、传送机、校平机等约470吨设备。1.2.工艺流程：用32/10吨或20吨行车将存放于原料跨的卷材吊至卷材鞍座，由卷材小车将卷材喂入开卷机，人工除去捆带后，带材头部通过自动喂料装置进入夹送辊、切头剪，切头后进入清洗机、矫直机，经过矫直的钢板通过摆动导板进入压机送料机后，摆动导板向下摆动，带材在矫直机与送料机之间的活套坑内形成活套。带材经给料机后进入落料压机，落料后的板料由电磁输送链经堆垛台上堆垛，堆垛后的板料由台车运到中间库。1.3.工程特点：考虑了基础沉降而必须在生产过程中调整的特点，运用“振动绝缘”结构，即通过减振弹簧（组件）安装在压机纵梁上。压机纵梁安装在砼基础上，组成冲压生产线的移动小车轨道安装在砼基础上，与压机平台断开。落料车间的最大行车起重量为32t，压机底座、滑块和上横梁均超过行车的最大起吊重量。上横梁和底座需要汽车吊车进行吊装，第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页增加了施工吊装就位的难度和安全系数。根据现场具体情况上横梁也可用32/10t行车80t汽车吊抬吊。2.安装及验收质量标准设备及管道安装要求均按如下规范执行：序号标准号标准规范名称1GB50231-1998机械设备安装工程施工及验收通用规范2GB50235-1997工业金属管道工程施工及验收规范3GB50236-1998现场设备、工业管道焊接工程施工及验收规范4GB50272-1998锻压设备安装工程施工及验收规范5GB50231-1998机械设备安装工程施工及验收规范6GB50386-2006轧钢机械设备工程安装验收规范7GB50387-2006冶金机械液压、润滑和气动设备工程安装验收规范8GB50397-2007冶金电气设备工程安装验收规范第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页3.机械设备安装3.1.落料线施工流程压机→开卷机→矫直机→清洗机→给料机→堆垛机→升降台→活套→移送台→喂料装置→废料收集装置3.2.一般设备安装3.2.1设备及构件的开箱检查、验收与保管：1）设备到货后，由业主、监理公司与安装单位共同开箱检查与验收，并做好记录，检查项目如下：2）箱号、箱数与发运清单是否相符，包装是否完好。装箱清单、设备技术文件、合格证等随机资料是否齐全。设备的名称、型号和规格以及数量是否与装箱清单是否吻合。设备有无缺损件，表面有无损坏和锈蚀。3）构件的外观检查主要是看其是否符合图纸要求，构件几何尺寸及螺栓尺寸等是否准确，构件的焊接是否矫正到允许范围，焊接部位焊肉是否饱满，达到规定要求，是否存在咬边、夹渣等缺陷。4）所有设备或附件均应有合格证或质保书，构件需有材质证明书、合格证、探伤报告等资料。5）设备开箱验收后，项目部承担设备的保管责任，有条件安装的设备应尽快安装就位并做好安装后的成品保护，对暂时无法安装的设备，项目部要落实设备的保管措施，重要、精密设备必须入库管理，室外存放的设备必须做好防雨、防风、防锈措施。3.2.2.基础验收、复测第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页1）设...
