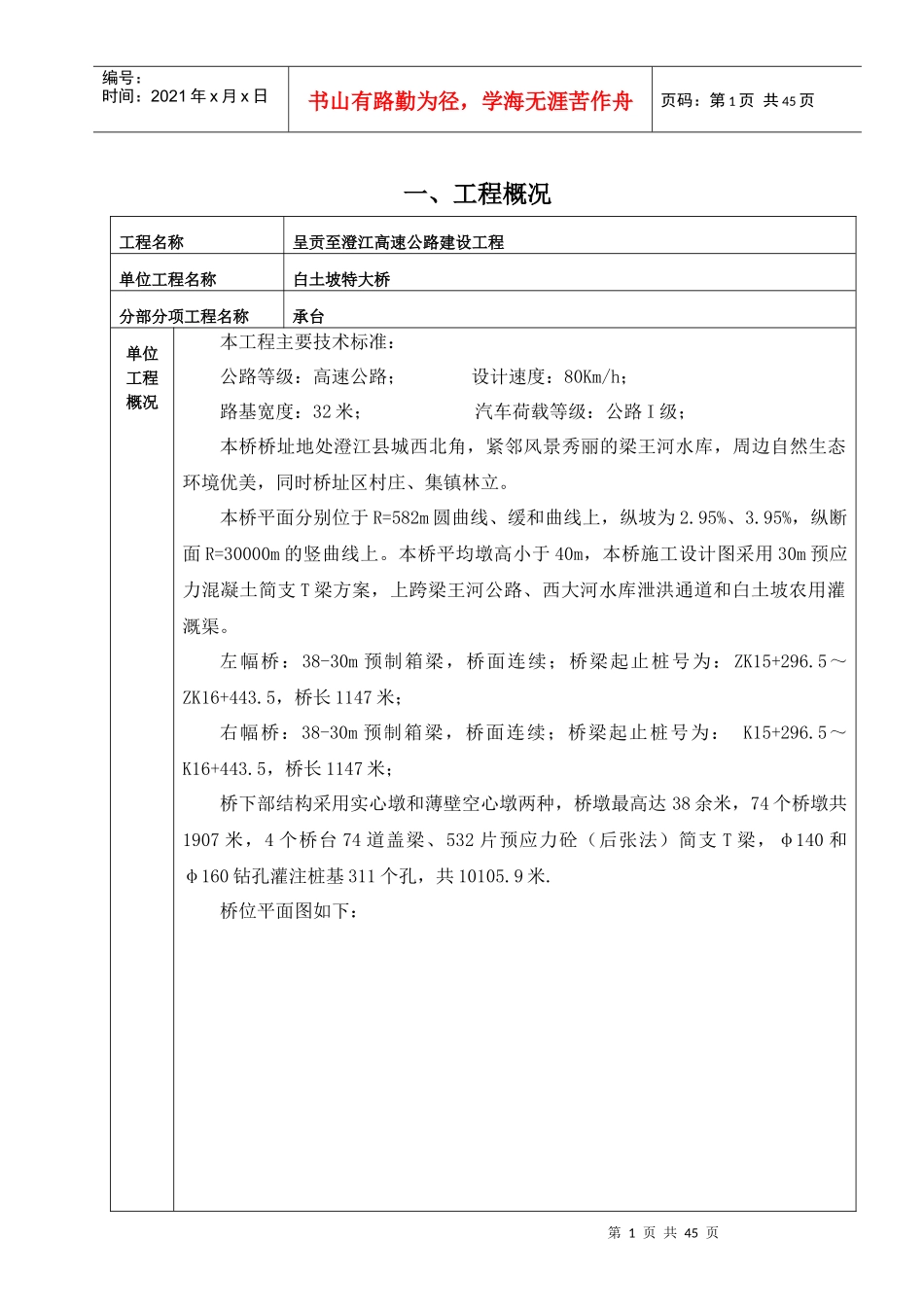

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页一、工程概况工程名称呈贡至澄江高速公路建设工程单位工程名称白土坡特大桥分部分项工程名称承台单位工程概况本工程主要技术标准：公路等级：高速公路；设计速度：80Km/h；路基宽度：32米；汽车荷载等级：公路I级；本桥桥址地处澄江县城西北角，紧邻风景秀丽的梁王河水库，周边自然生态环境优美，同时桥址区村庄、集镇林立
本桥平面分别位于R=582m圆曲线、缓和曲线上，纵坡为2
95%，纵断面R=30000m的竖曲线上
本桥平均墩高小于40m，本桥施工设计图采用30m预应力混凝土简支T梁方案，上跨梁王河公路、西大河水库泄洪通道和白土坡农用灌溉渠
左幅桥：38-30m预制箱梁，桥面连续；桥梁起止桩号为：ZK15+296
5～ZK16+443
5，桥长1147米；右幅桥：38-30m预制箱梁，桥面连续；桥梁起止桩号为：K15+296
5～K16+443
5，桥长1147米；桥下部结构采用实心墩和薄壁空心墩两种，桥墩最高达38余米，74个桥墩共1907米，4个桥台74道盖梁、532片预应力砼（后张法）简支T梁，φ140和φ160钻孔灌注桩基311个孔，共10105

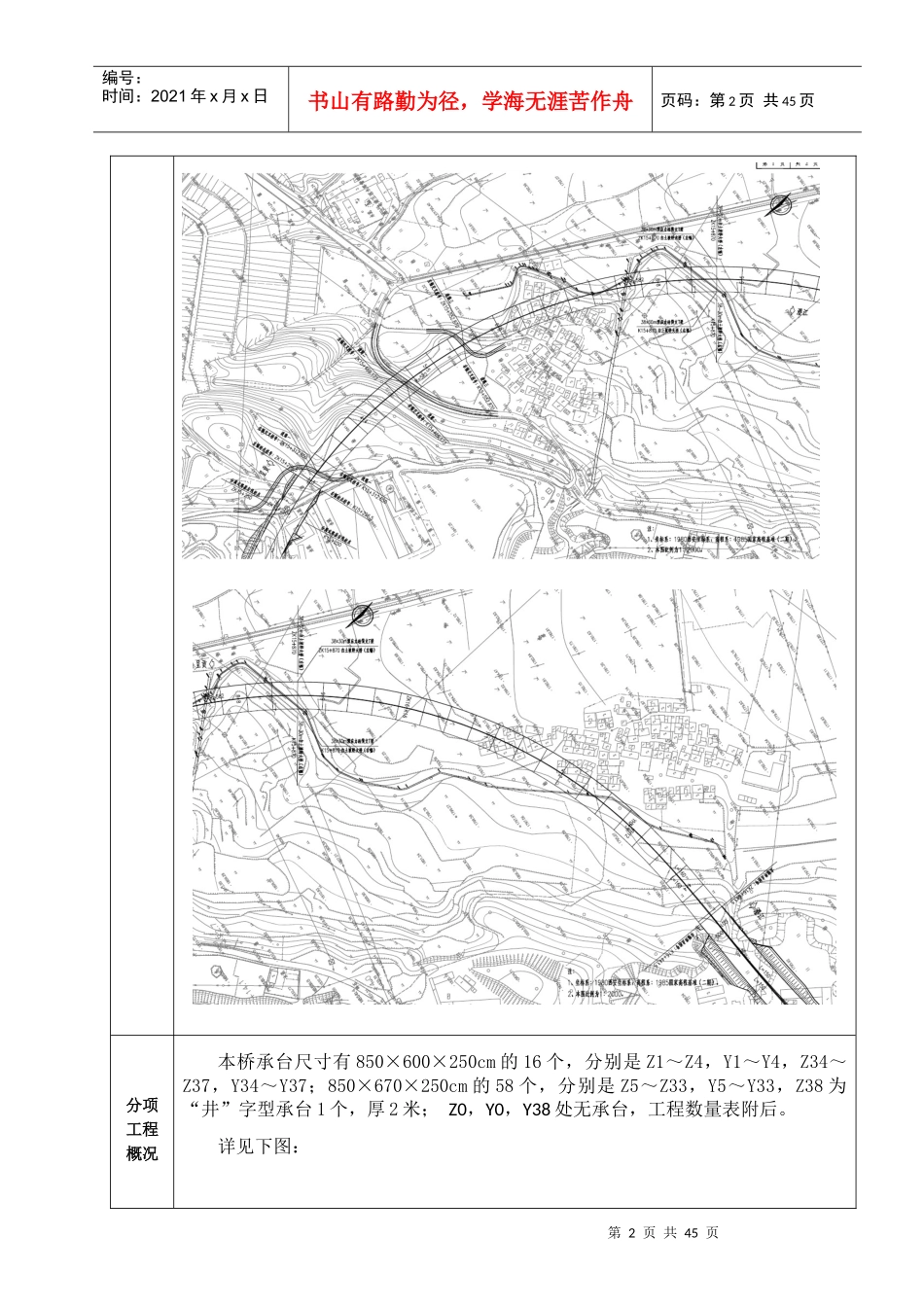

桥位平面图如下：第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页分项工程概况本桥承台尺寸有850×600×250cm的16个，分别是Z1～Z4，Y1～Y4，Z34～Z37，Y34～Y37；850×670×250cm的58个，分别是Z5～Z33，Y5～Y33，Z38为“井”字型承台1个，厚2米；Z0，Y0，Y38处无承台，工程数量表附后

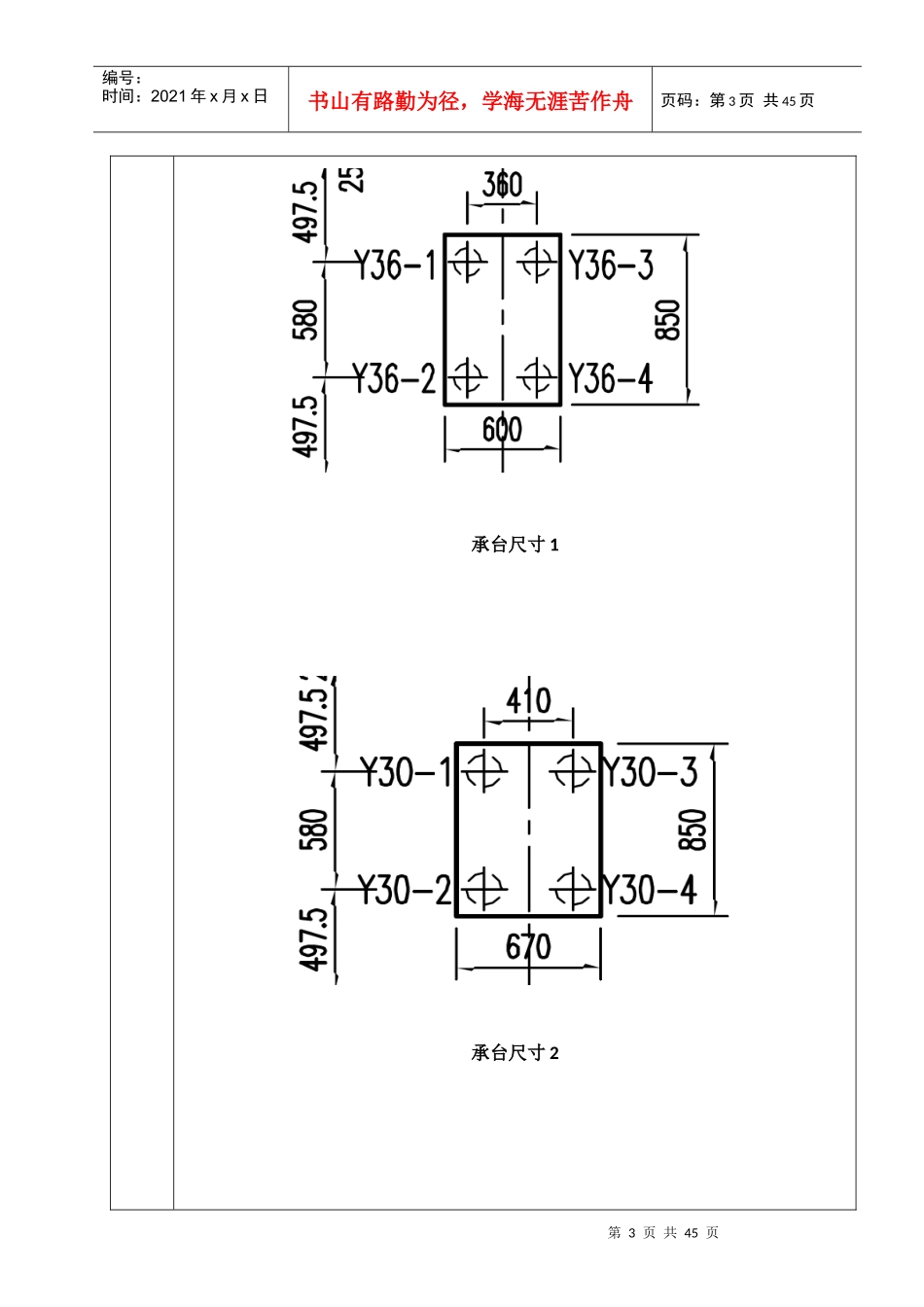

详见下图：第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页承台尺寸1承
