水电建筑节能专项方案(睿智华庭)VIP免费

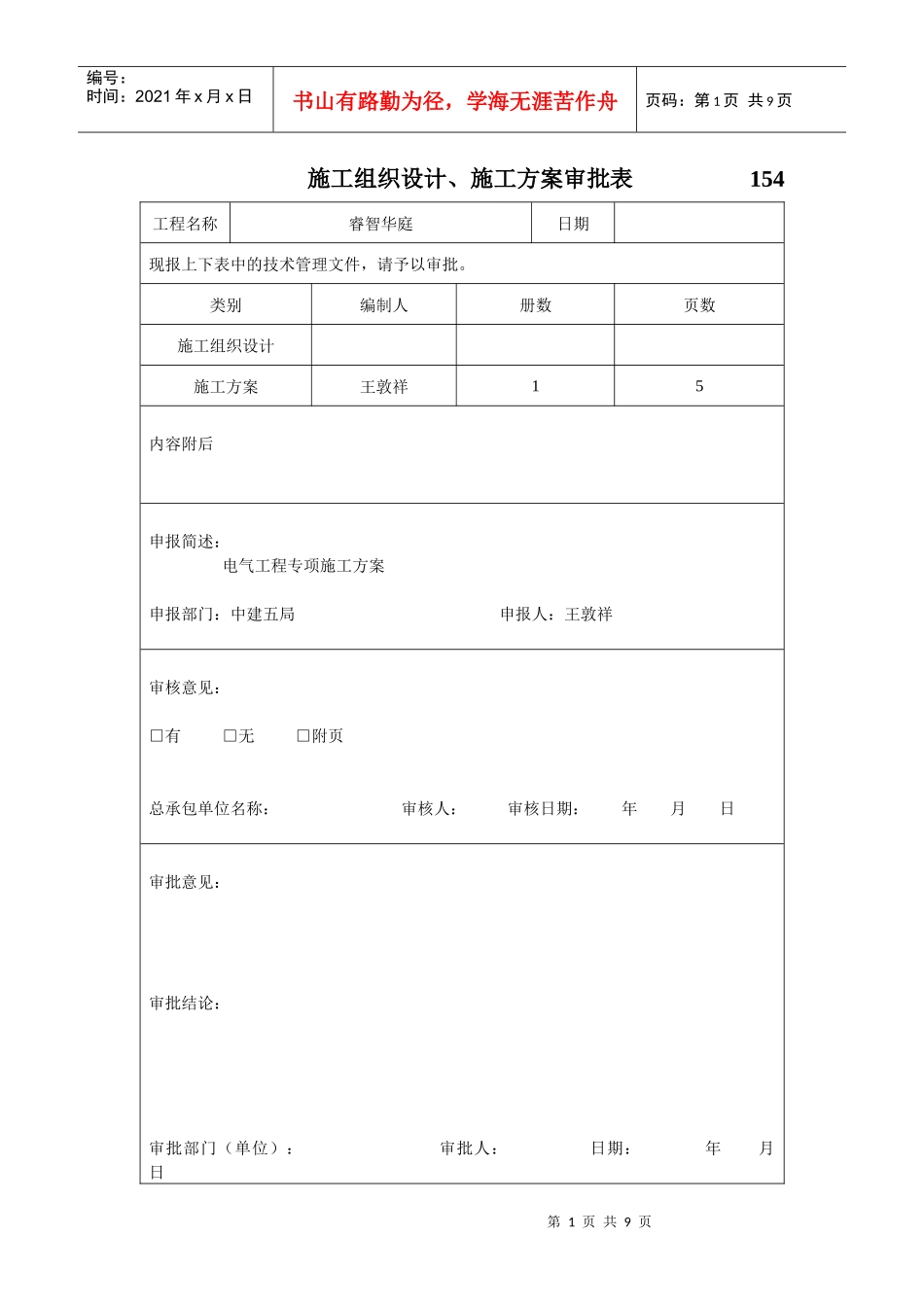

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页施工组织设计、施工方案审批表154工程名称睿智华庭日期现报上下表中的技术管理文件，请予以审批。类别编制人册数页数施工组织设计施工方案王敦祥15内容附后申报简述：电气工程专项施工方案申报部门：中建五局申报人：王敦祥审核意见：□有□无□附页总承包单位名称：审核人：审核日期：年月日审批意见：审批结论：审批部门（单位）：审批人：日期：年月日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页注：附施工组织设计、施工方案。电气节能工程施工方案第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页工程名称：睿智华庭施工单位：中建五局有限公司目录一、工程概况二、电气节能工程三、电气节能材料管理及质量控制四、照明配电节能施工质量控制五、低压配电系统调试测试及施工记录第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页一、工程概况：1.1工程概况工程名称：睿智华庭工程地点：深圳龙岗区建设单位：深圳市翡翠花园房地产开发有限公司建筑面积：12万平方米。工程造价：约2500万元。工程内容：本工程包括地下室及商业裙楼、塔楼内所有电施、水施、消防、通风、人防等。工程周期：622天。1.2编制依据深圳华森建筑与工程设计顾问有限公司设计图纸GB50303-2002建筑电气工程施工质量验收规范国家其他有关设备安装标准、国家有关工程建设的其他规范二、电气节能工程：1、照明配电工程概况（1）本工程采用高效节能灯（灯具效率大于75％）。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（2）配电房、机房照度：100～150LX，电梯厅等公共部位照度：75LX。（3）本工程地下车库按10％设置应急灯，配电间及设备用房按100％设置应急灯。（4）住户、商铺供电采用放射式，由电表箱分层计量后提供电源。三、电气节能材料管理及质量控制：（1）电气节能材料的选购必须符合建筑照明设计标准及节能要求。（2）电线及电缆按照图纸设计要求计划采购，进场后提供出厂检测报告、合格证、质保书进行报验，现场进行实物规格及型号检查，同时由监理见证取样送检测单位委托复检，待复检合格后再使用。（3）灯具按照图纸设计要求的高效节能照明光源和灯具及其附属装置进行采购，进场后提供相关的检测报告、合格证、质保书进行报验，现场进行外观及功能检查，并就其光参数在现场进行见证取样检测，每种光源不小于3套，灯具不小于1套。（4）照明光源和灯具及其附属装置的选择必须符合设计要求，如设计无要求时，应符合《建筑照明设计标准》。除满足上述规定外，安装前还应符合下列要求：A、镇流器自身功率不大于光源标称功率的15％，谐波含量不大于20％；B、气体放电的整体功率因数不得低于0.9。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页以上检测方法：现场使用数字功率计检测，其检测数量要求同次同规格数量超过100套时抽查1％，不足100套时检查数量不少于1套。（5）为避免不必要的线路损耗，工程中使用的电线电缆应符合《电缆的导体》GB/T3956中规定的线电阻值，同时低压配电系统选择的电缆、电线截面不得低压设计值，其线电阻符合国家相关规定，当用电计算负荷的≥5KW的配电线路，现场实物抽查20％，其余按5％抽测。四、照明配电节能施工质量控制：1)照明方式A、地下汽车库自行车库采用单、双管荧光灯；B、一层商铺采用高效双管荧光灯与双管应急灯；C、走廊、电梯前室、楼梯间采用节能灯；D、走廊、电梯前室、楼梯间设置应急疏散指示灯；2)施工过程控制：3)灯具的安装应遵循从材料选购、位置确定，到安装、检查、验收的原则，加强在施工过程中对外观质量的控制。施工过程按下列过程予以控制；3、电气节能达标质量要求：1)在工程竣工验收前，应对低压配电电源质量进行检测，主要检施工准备拉线定位灯具、开关检查灯具、开关安装固灯具、开关位置外观检查...
