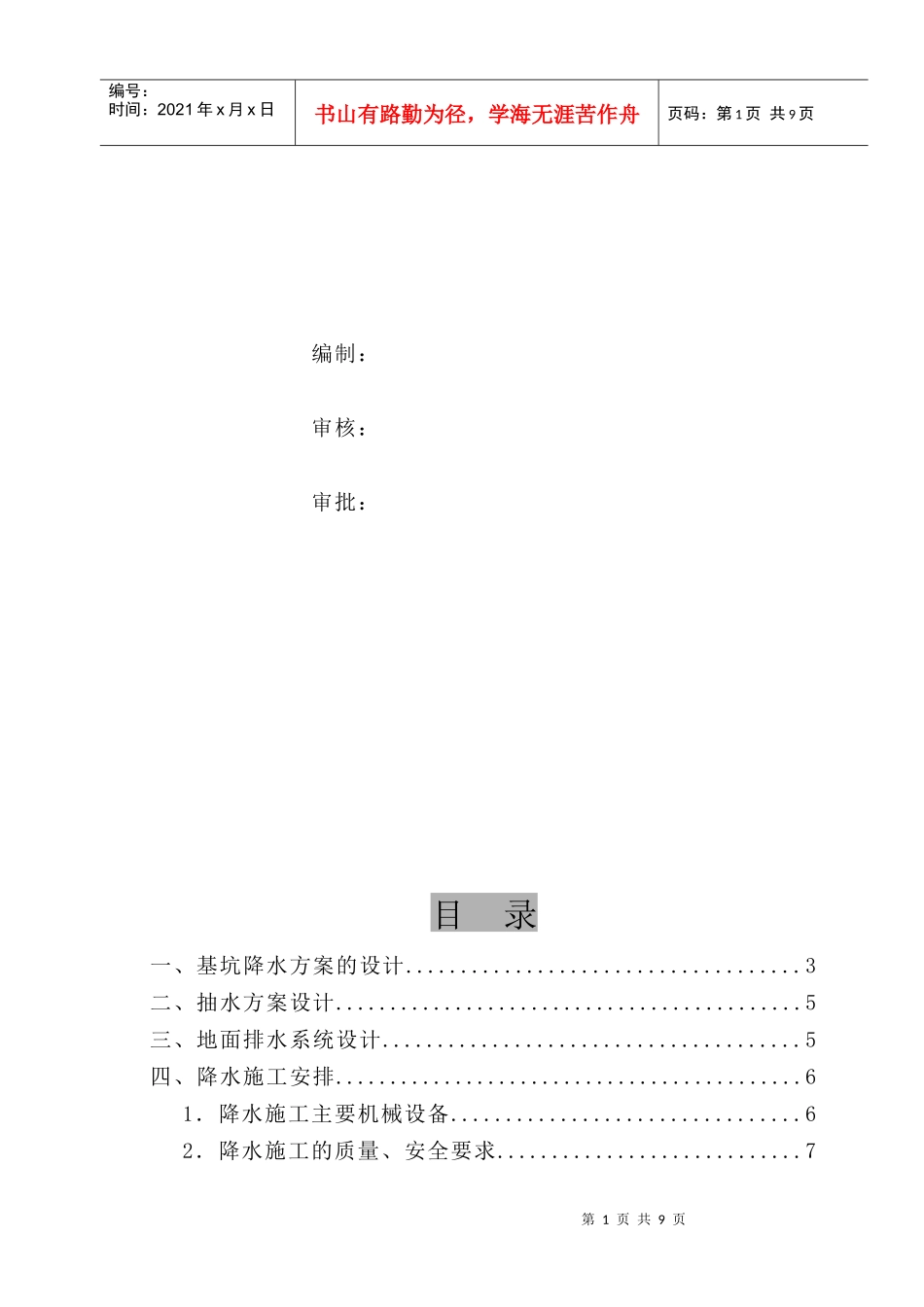

沧州阿尔卡迪亚文承苑1#楼工程基坑降水施工方案****工程有限公司沧州阿尔卡迪亚****工程项目经理部二零零七年三月会签页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页编制：审核：审批：目录一、基坑降水方案的设计....................................3二、抽水方案设计...........................................5三、地面排水系统设计......................................5四、降水施工安排...........................................61．降水施工主要机械设备................................62．降水施工的质量、安全要求............................7第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3．降水井施工工艺流程..................................74．降水观测.............................................75．降水施工进度计划....................................8一、基坑降水方案的设计根据对沧州阿尔卡迪亚文承苑1#楼工程最新地质报告中土质、土层及水位的综合分析，进行降水设计。根据对周围场地水文地质情况的了解，场区地下水将影响基坑开挖和基坑支护，并影响基础施工，该部分水应予以排除。综合考虑水文地质条件、基坑大小，基坑降水的排水量可估算如下：Q=1.366K(2H-S)S第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页LgR-Lgr0式中Q——基坑涌水量k——渗透系数H——含水层厚度，S——基坑水位降深R——降水影响半径r0——基坑等效半径根据对本工程《沧州市建筑科技研究院有限公司岩土工程勘察报告》，本工程下部为粉质粘土层,渗透系数大，因此k值取20；本工程在地下水位高度为-2.15米，计算时按-2.0米，为方便施工本工程需将水位降至-8.0米，含水层厚度H=6米。按上述方法估算，基槽总涌水量约为1442.2m3/d。本地区地下上层滞水水位较高，且含水层渗透性较差，地下水位降低比较困难，根据本工程基础深度、水文地质情况、日降排水量和我们在与沧州地区其他建筑单位对各类地层中的降水经验的交流，本工程拟采用管井降水方法进行基坑降水，降水要兼顾护坡施工、基坑开挖。口管主要设在基坑坑外1.5-2.5米处，本工程施工现场施工道路在建筑物的东侧，因此降水井作“U”布置，布置在基槽的南北两侧与西侧，东侧作为基槽开挖时施工机械的出入口。降水井d=600mm无砂滤管d=300mm滤料直径3-7mm碎石井深12m（净深不能小于10m）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页井距8m(可根据实际情况移位,控制在6-10m左右)井中心距槽边1.5—2.5m井数23口根据勘查报告，现场在地下水位标高在-1.95—-2.15米之间，管井抽排的地下水以潜水为主，滞水主要在粉砂层含存，该层渗透系数相对较大，通过管井下渗或土层“天窗”越流至以下土层，不需要在管井中间做砂井。滞水的季节性变化对建筑物的影响可不考虑。潜水的含水层以粘质粉土和粉质粘土为主，考虑其次生固结量，理论计算坡顶沉降量在20mm左右，因此可不考虑降水对周围建筑物的影响。但由于计算参数的可信度低，所以应对周边建筑物进行沉降观测，如果沉降超过20mm，则采取坡外回灌措施，控制沉降继续发展。如果降水后水位仍高于基底，则采取坑内降水，在坑内做集水井集中抽排。本降水体系，除上层滞水不能彻底抽排外，将水位降至基底以下100cm以保证干底作业是有把握的，因此，上述措施仅作为预案。不能彻底排除的上层滞水，采取明排措施，用排水管导流至软管，由软管引流至基底排水沟，再进入集水井抽派。排水沟沿坑底四周设置，底宽300mm，沟底低于坑底300mm，坡度为1％。集水井沿坑底边角设置，间距25米，直径0.6米，井底低于坑底1~2米，下无砂井管和滤料，采用碎石压底进行强排。对于地表水，采取“堵”和“疏”结合的办法：沿基坑护坡压顶砌筑240mm高挡水墙，以防地表水进入基坑；在施工硬化地面前，沿基坑四周距坑边1.5米埋设直径300mm的排水管，埋深800mm；沿排水管每隔16米设一雨水井，井口加设铁篦子；在施...
