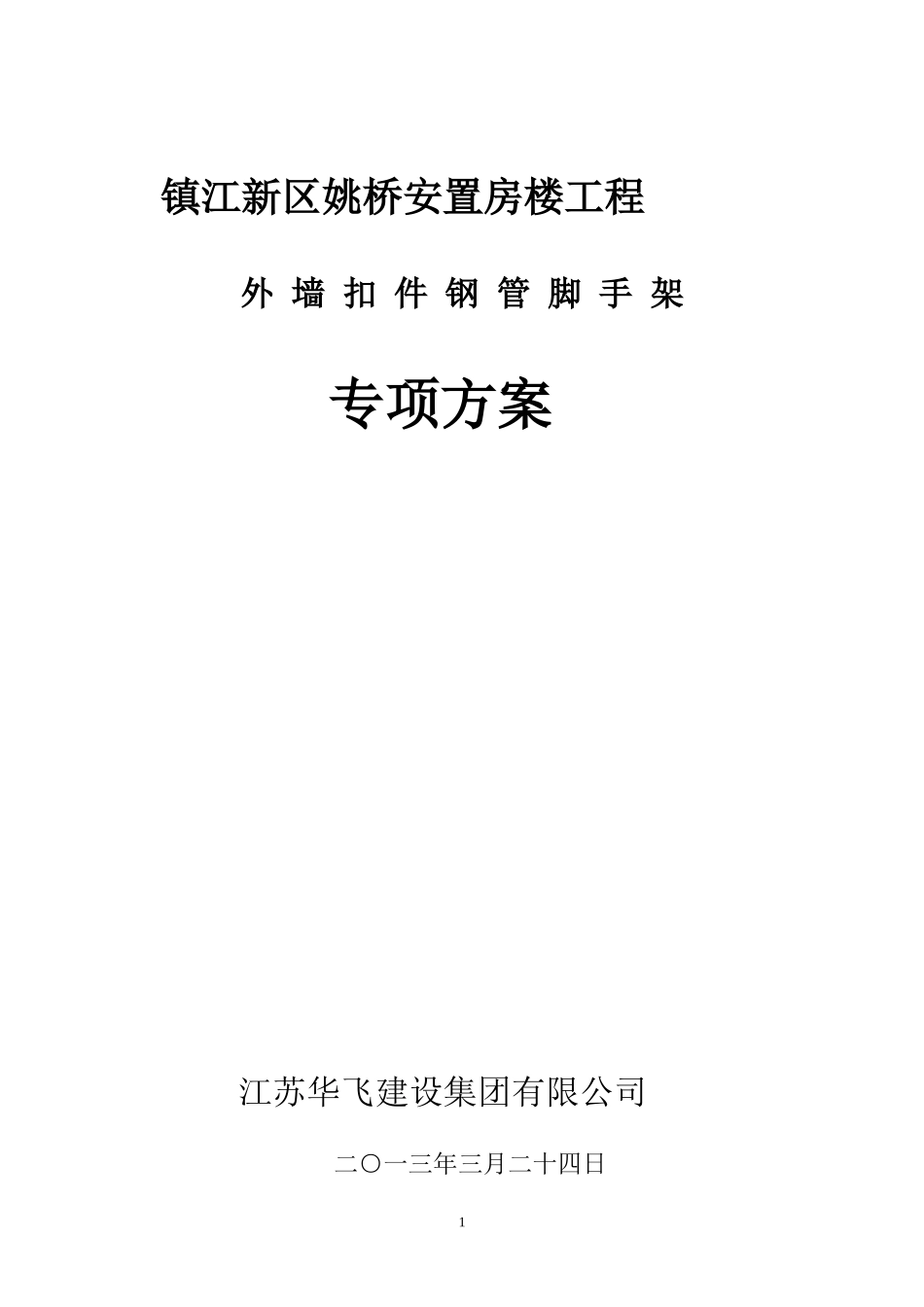

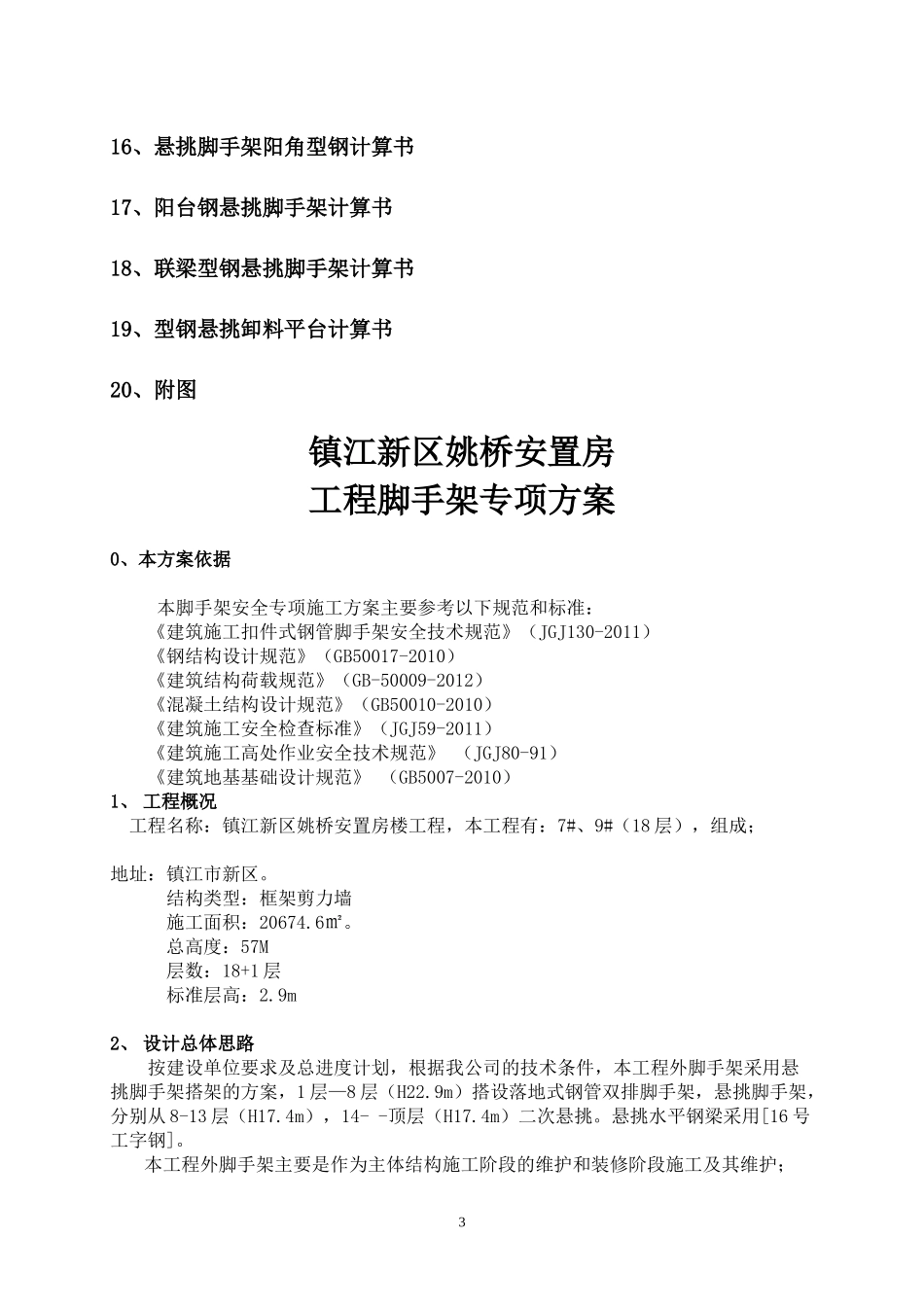

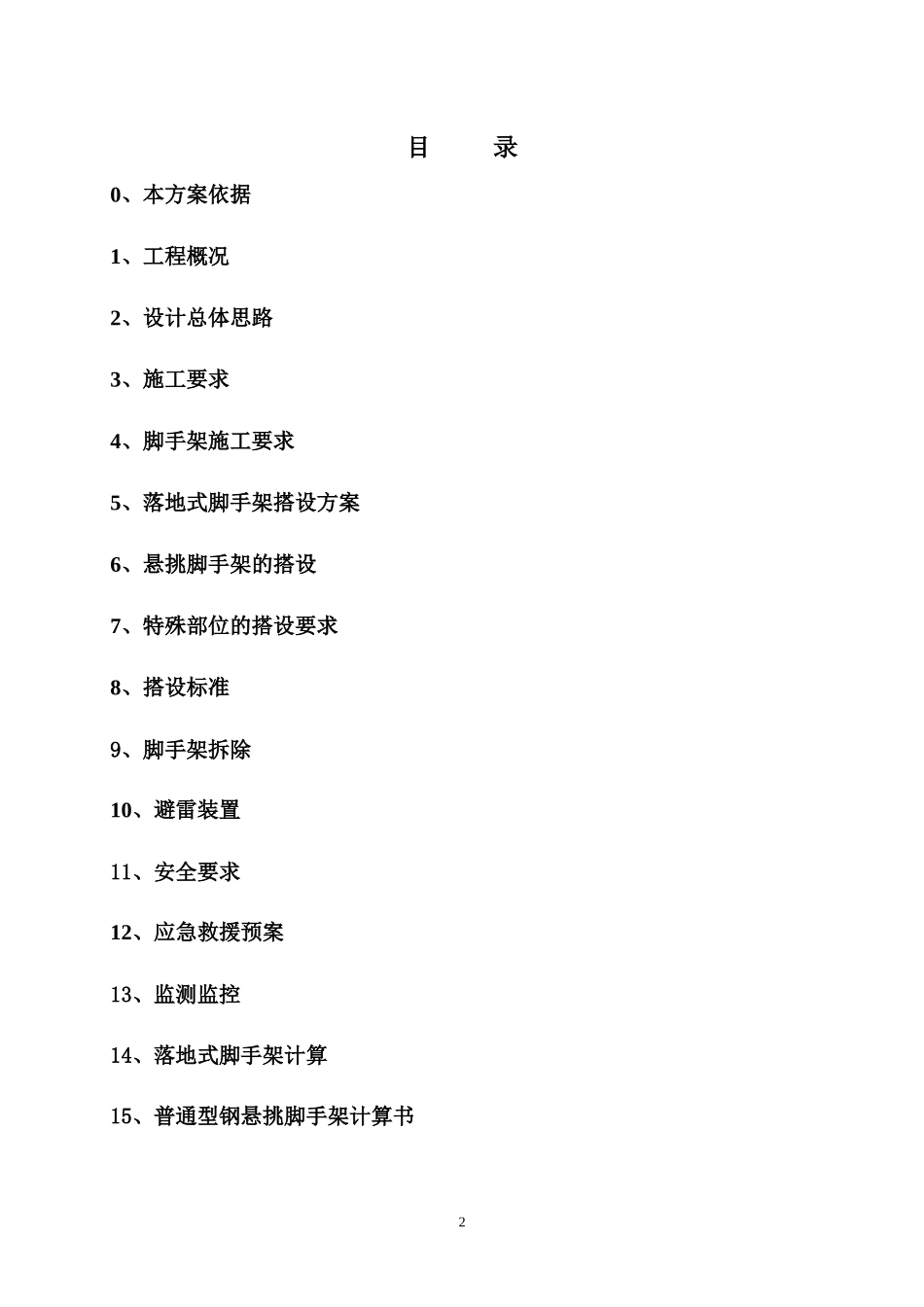

镇江新区姚桥安置房楼工程外墙扣件钢管脚手架专项方案江苏华飞建设集团有限公司二○一三年三月二十四日1目录0、本方案依据1、工程概况2、设计总体思路3、施工要求4、脚手架施工要求5、落地式脚手架搭设方案6、悬挑脚手架的搭设7、特殊部位的搭设要求8、搭设标准9、脚手架拆除10、避雷装置11、安全要求12、应急救援预案13、监测监控14、落地式脚手架计算15、普通型钢悬挑脚手架计算书216、悬挑脚手架阳角型钢计算书17、阳台钢悬挑脚手架计算书18、联梁型钢悬挑脚手架计算书19、型钢悬挑卸料平台计算书20、附图镇江新区姚桥安置房工程脚手架专项方案0、本方案依据本脚手架安全专项施工方案主要参考以下规范和标准：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《钢结构设计规范》（GB50017-2010）《建筑结构荷载规范》（GB-50009-2012）《混凝土结构设计规范》（GB50010-2010）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑地基基础设计规范》（GB5007-2010）1、工程概况工程名称：镇江新区姚桥安置房楼工程，本工程有：7#、9#（18层），组成；地址：镇江市新区。结构类型：框架剪力墙施工面积：20674.6㎡。总高度：57M层数：18+1层标准层高：2.9m2、设计总体思路按建设单位要求及总进度计划，根据我公司的技术条件，本工程外脚手架采用悬挑脚手架搭架的方案，1层—8层（H22.9m）搭设落地式钢管双排脚手架，悬挑脚手架，分别从8-13层（H17.4m），14--顶层（H17.4m）二次悬挑。悬挑水平钢梁采用[16号工字钢]。本工程外脚手架主要是作为主体结构施工阶段的维护和装修阶段施工及其维护；3不得用于主体结构施工阶段的模板、方木、钢管等材料的堆放及转运，不得附设模板支架、泵管、揽风绳、起重设备及外填充墙上架砌筑。3、施工要求3.1构造要求3.1.1悬挑在8层、14层楼面采用长3m-6m的16号工字钢挑出，外挑1.2m，在9层、15层楼面再用Φ16号钢丝绳斜拉。在挑梁根部与结构层面相应位置预埋16号圆钢开口环，挑梁安装后封闭焊接固定，工字钢伸出端部采用斜拉Φ16钢丝绳与上层框架梁内环上固定。3.1.2脚手架步距1.8m，排距0.85m，内排距300cm,连墙件采用每层每隔3跨，竖向间距2.9m，水平间距4.50m。每步栏杆高1.2米。剪力墙倾角45度～60度，跨距4个柱距，连续设置。脚手架采用竹笆脚手板，外围用密目网全封闭。3.2外脚手架基本构造、组成3.2.1挑架示意图（见计算书）3.2.2施工平面布置图（附后）3.2.3悬挑构造详图（见计算书）3.2.4脚手架立面（见计算书）3.3构件、材料质量要求3.3.1Φ48×3的焊接钢管，应符合GB700-89中的Q235A的规定。3.3.2扣件应符合JGJ22-85的规定。3.3.4钢丝绳采用6×19的Φ16钢丝绳。3.3.5竹笆脚手板应符合相应的质量要求。3.3.6密目安全网应符合相应的质量要求。4脚手架施工要求4.1施工准备4.1.1本工程各级负责人应严格按本方案中各项要求及安全技术规程中的有关要求，向脚手架架设和使用的人员进行技术交底。4.1.2应对钢管、扣件、脚手板、安全网、型钢、钢丝绳等进行检查，不合格的材料禁止使用。4.2、材料准备4.2.1、钢管（1）φ48mm*3mm钢管有出厂质量证明书与检测报告。（2）采用国家现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量符合现行国家标准《碳素结构钢筋》（GB/T700）中Q235-A级的规定，外径偏差允许偏差0.5mm，钢管壁厚正偏差允许值12%、负偏差允许值-15%，钢管初始最大弯曲率≤3‰。对于φ48mm*3mm钢管无负公差；（3）钢管端部平整，内外表面光滑，无影响使用的变形、裂缝、严重锈蚀等缺陷存在。（4）钢管不得用电焊或氧气切割，严禁打孔。（5）新旧钢管应做防锈处理。4.2.2、扣件扣件有生产许可证、出厂质量证明书、测试报告。扣件用可锻铸铁制作，也可用Q235-A级钢的钢板制作，材质符合现行国家标准《钢管脚手架扣件》（GB15831）与《钢管脚手架扣件》（JGJ22）的规定。扣件螺栓拧紧扭力矩达65Nm时，扣件不得破坏。4扣件的形式有三种（直角扣件、旋转扣件、对接扣件）。有裂缝、变形的旧扣件严禁使用，出现滑丝的螺栓必...
