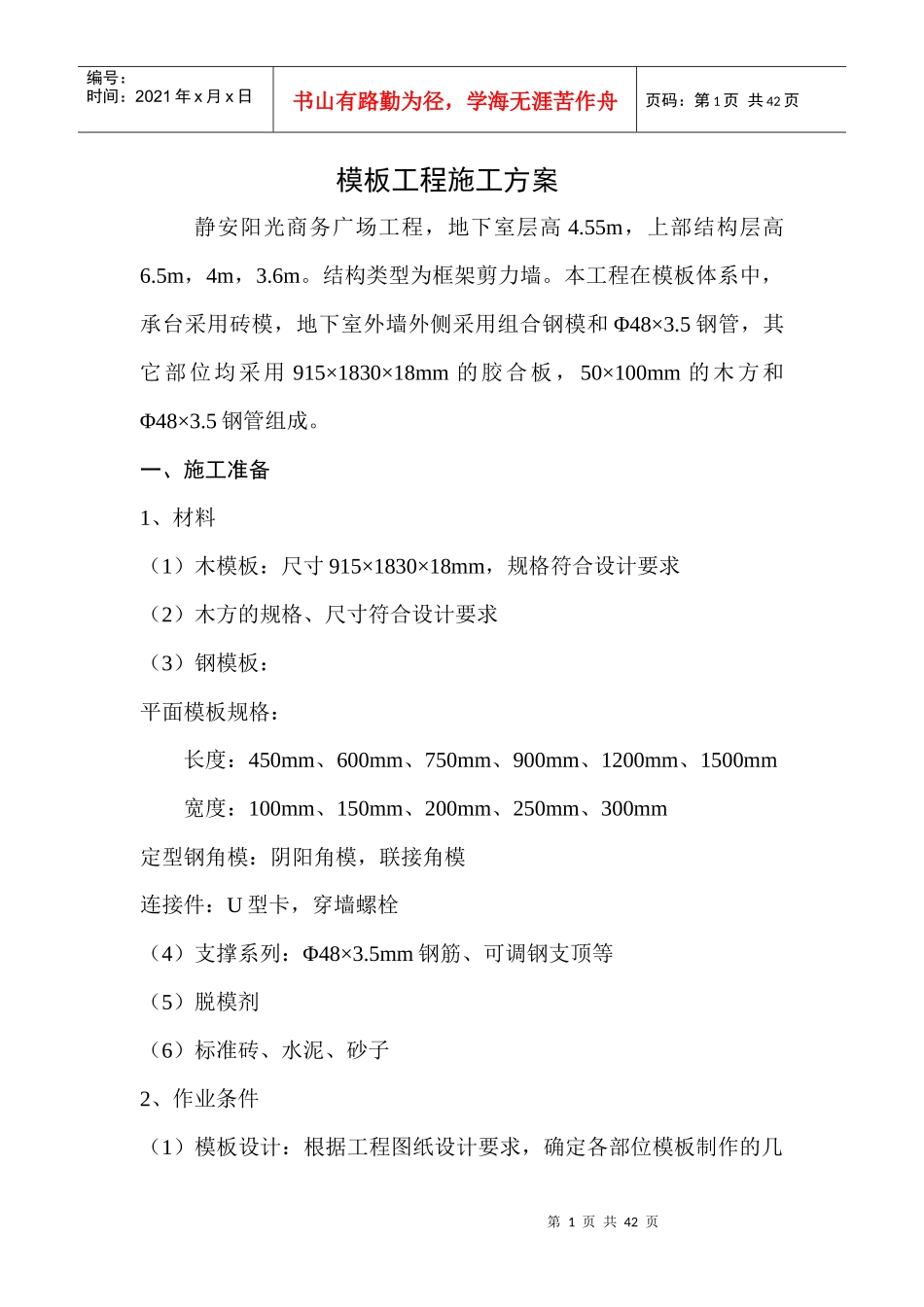

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页模板工程施工方案静安阳光商务广场工程，地下室层高4.55m，上部结构层高6.5m，4m，3.6m。结构类型为框架剪力墙。本工程在模板体系中，承台采用砖模，地下室外墙外侧采用组合钢模和Φ48×3.5钢管，其它部位均采用915×1830×18mm的胶合板，50×100mm的木方和Φ48×3.5钢管组成。一、施工准备1、材料（1）木模板：尺寸915×1830×18mm，规格符合设计要求（2）木方的规格、尺寸符合设计要求（3）钢模板：平面模板规格：长度：450mm、600mm、750mm、900mm、1200mm、1500mm宽度：100mm、150mm、200mm、250mm、300mm定型钢角模：阴阳角模，联接角模连接件：U型卡，穿墙螺栓（4）支撑系列：Φ48×3.5mm钢筋、可调钢支顶等（5）脱模剂（6）标准砖、水泥、砂子2、作业条件（1）模板设计：根据工程图纸设计要求，确定各部位模板制作的几第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页何要求，并根据计算确定支撑系统。（详见附页）（2）备料：模板数量根据模板设计方案结合施工流水段的划分进行综合考虑，合理确定模板的配置数量。（3）模板涂刷脱模剂，并分规格堆放。（4）根据图纸要求，放好轴线和模板边线，定好水平控制标高。（5）墙、柱钢筋绑扎完毕，水电管及预埋件已安装，绑扎好钢筋保护层垫块，并办完隐蔽验收手续。二、操作工艺1、地下室承台侧模本工程地下室承台为梁板式，板厚800mm，除去上侧300mm厚的传力带，砌筑500mm高的砖模采用240mm厚MU15标准砖，M10水泥砂浆，砌筑时按照GB50203-2002砌体规范要求进行施工，要求灰缝饱满密实，砌筑时应留直槎时，应加设拉结筋2Φ6@500，伸入墙体和伸出墙体长度各不少于1m，其它质量标准按照GB50203-2002砌体规范验收。集水井、电梯井和排水沟采用木模板吊模。2、地下室墙、柱侧模（1）按放线位置钉好压脚板，然后进行模板的拼装，边安装边插入穿墙螺栓和套管，但对于外墙和临空墙必须采用带有止水片的对拉螺栓，里外加设20mm厚的木垫块。拆模后凿去木垫块，割除多余冒出的螺栓，用防水砂浆嵌实。第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页（2）根据模板设计的间距布设对拉螺栓，水平方向为450mm，竖直方向按排列图进行安装，螺帽采用双螺帽。（3）模板安装完毕，要进行检查一遍，查卡子，螺帽松紧，扣件及支撑的牢固。（4）模板间拼缝采用单面弹性胶带。防止漏浆。（5）除外墙和临空墙外，其余剪力墙为了控制厚度，将预制50mm×50mm×墙厚的砼块按800mm梅花形布置。（6）为了使模板施工位置正确，确保墙体的垂直平整度，在柱及剪力墙暗柱脚离基层100mm左右位置，采用焊接限位控制墙板的位移。（7）模板安装时，木工随时吊垂直线校正。当安装完毕再量尺寸，吊垂直线复核最后校正，自检无误请专职质量员检查，发现问题给予校正。（8）外墙剪力墙、电梯井、楼梯间上下接槎采用预埋螺栓固定导墙模板，在拆模时保留，起上下连接作用。保留导模目的：a、导模与砼面接合严密牢固，可防止上下模板接合处漏浆。b、上下模板易接合不会偏移，使砼上层接槎达到平整的目的。（9）为使现浇砼表面光滑平整，阴阳角顺直光滑，在外墙的阴角处应安装阳角模，在外墙交接处阳角部位安装阳角模并固定牢固，防止胀膜漏浆。（10）模板拆除后要及时清理，并刷好隔离剂，堆放整齐，以备周转使用。小钢模在使用过程中每拆除周转一次，应给予修理，铲除第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页模板上水泥浆，修复变形，方可重复使用。（11）浇筑底板砼前，必须预埋钢管，便于搭排架时加强整体性。3、上部结构墙、柱侧模（1）在墙、柱四周根据弹线焊限位钢筋。（2）根据设计的螺栓间距进行布设（详见附图）水平间距为500mm，螺帽采用双螺帽。（3）模板拼缝处贴2mm厚单面弹性胶带，消除漏浆问题。（4）为控制截面尺寸，将预制50mm×50mm×墙厚的砼块按800mm梅花形布置。4、梁模板（1）在墙、柱四周根据弹线焊限位...
