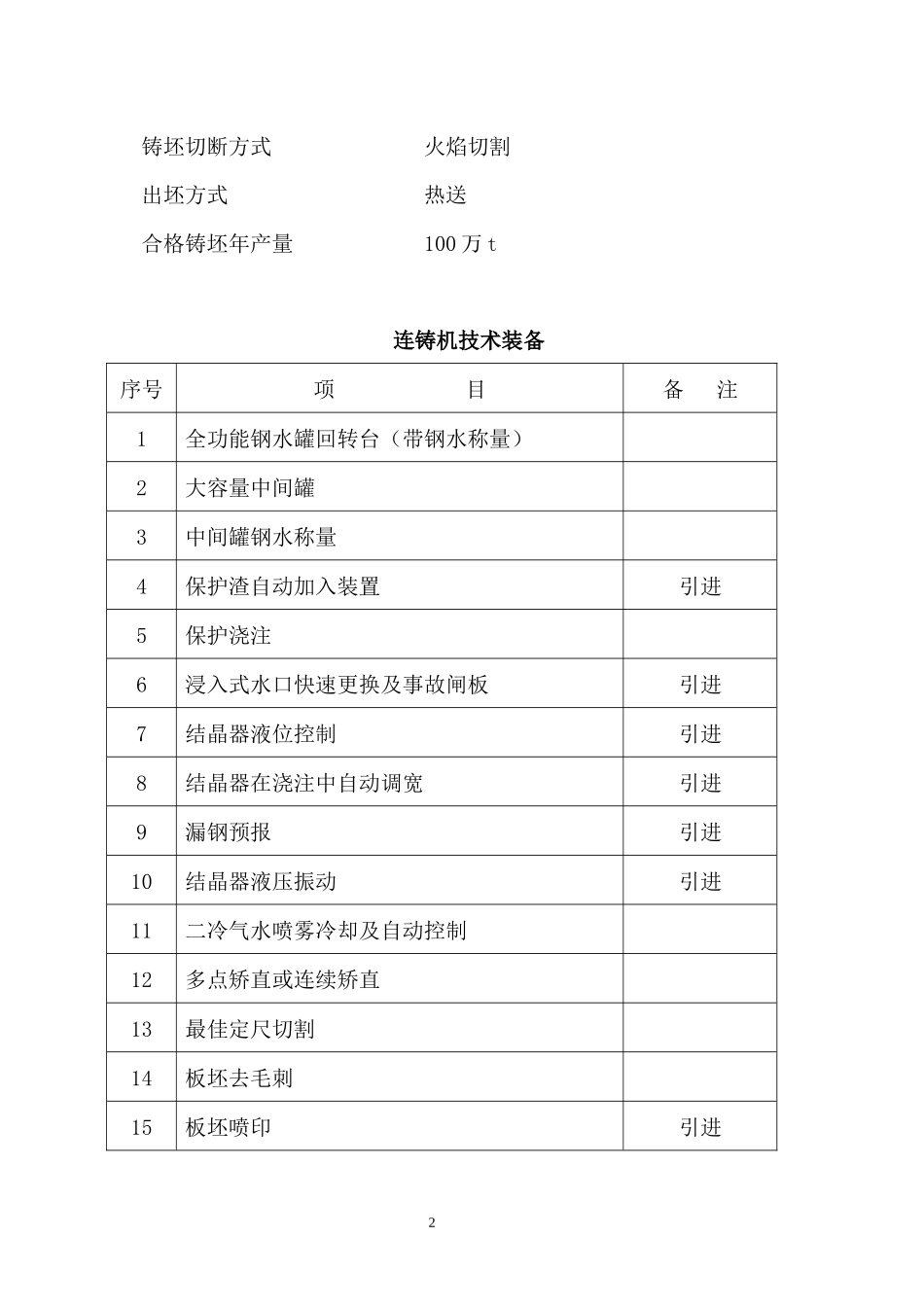

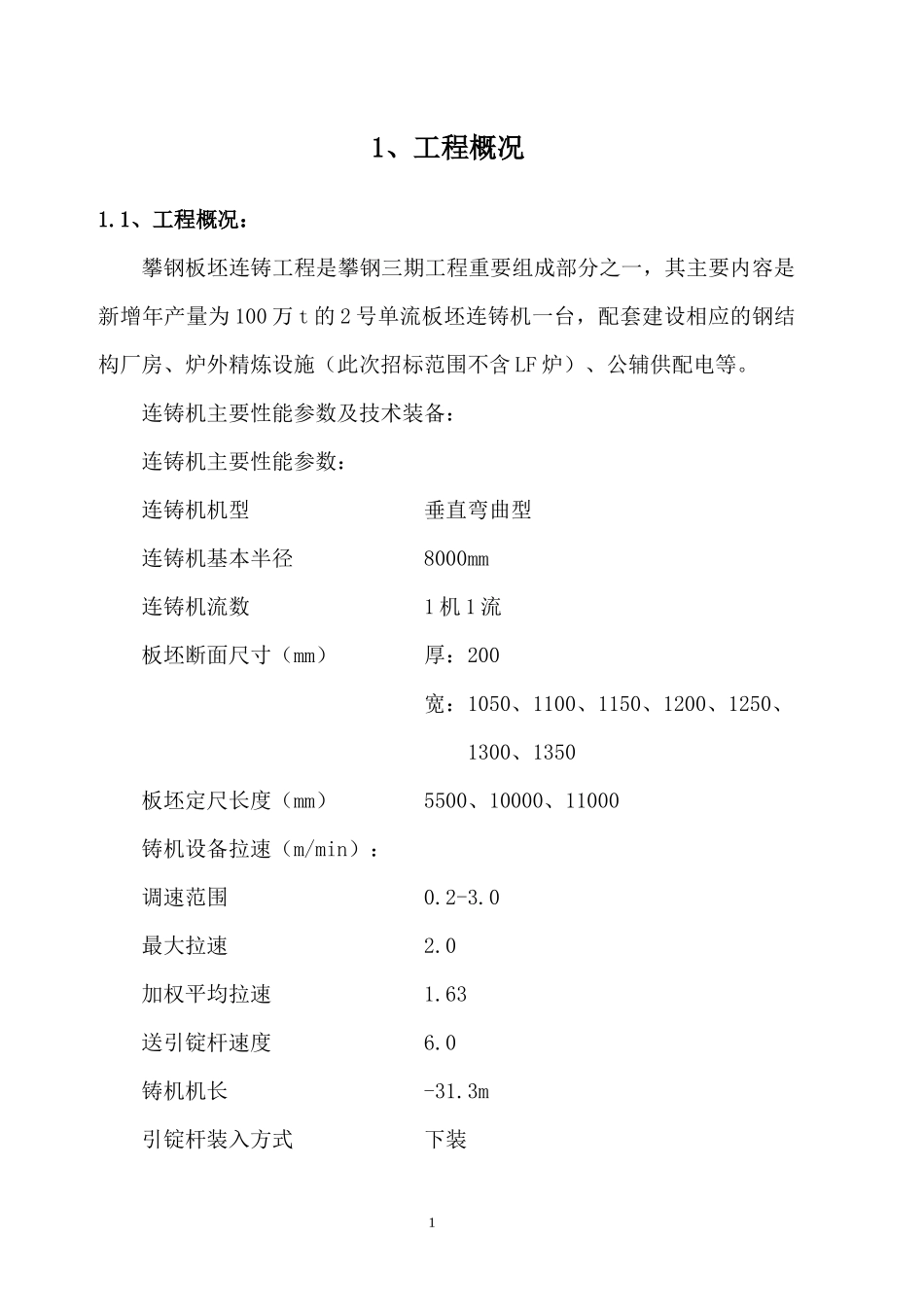

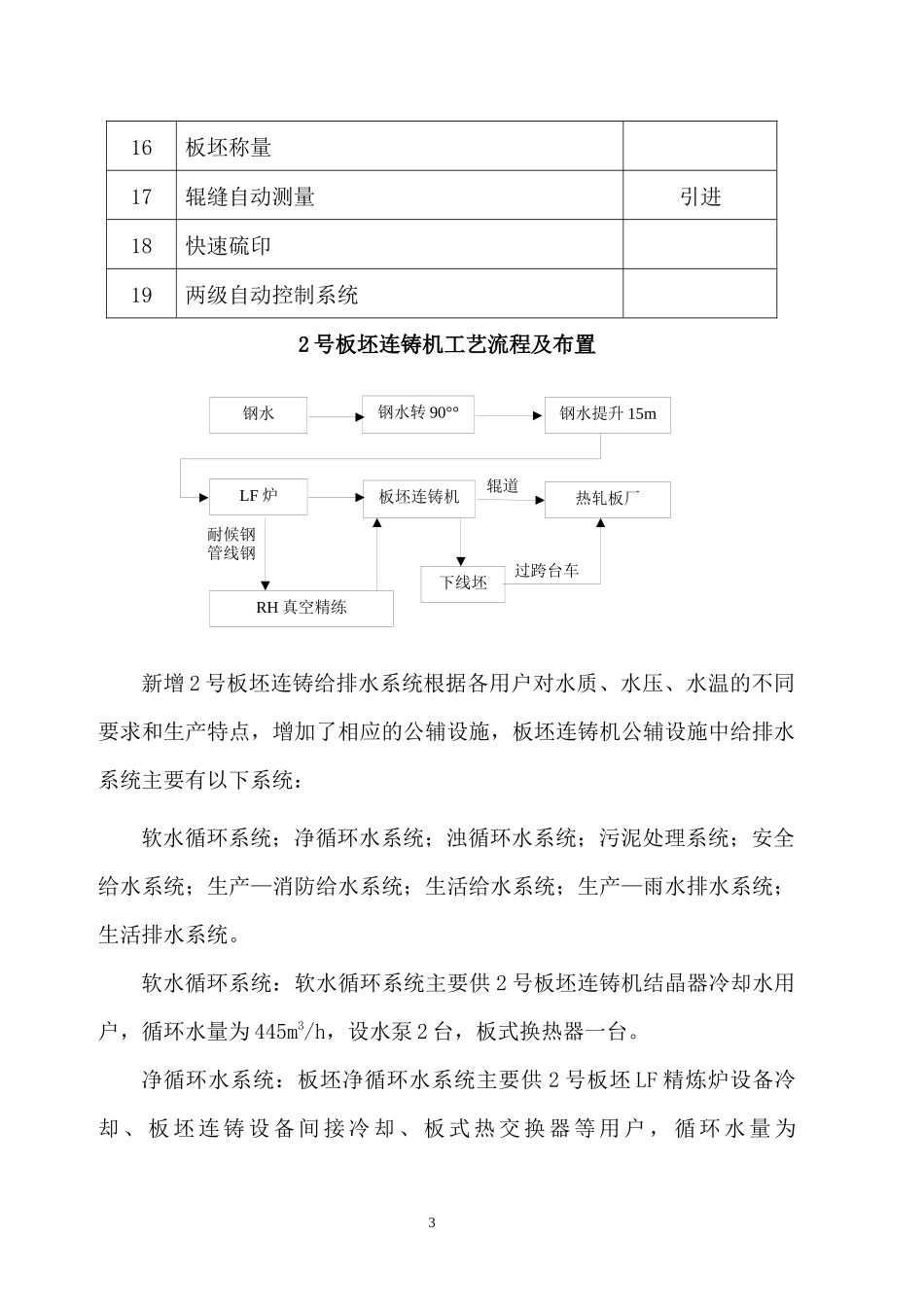

1、工程概况1.1、工程概况：攀钢板坯连铸工程是攀钢三期工程重要组成部分之一，其主要内容是新增年产量为100万t的2号单流板坯连铸机一台，配套建设相应的钢结构厂房、炉外精炼设施（此次招标范围不含LF炉）、公辅供配电等。连铸机主要性能参数及技术装备：连铸机主要性能参数：连铸机机型垂直弯曲型连铸机基本半径8000mm连铸机流数1机1流板坯断面尺寸（mm）厚：200宽：1050、1100、1150、1200、1250、1300、1350板坯定尺长度（mm）5500、10000、11000铸机设备拉速（m/min）：调速范围0.2-3.0最大拉速2.0加权平均拉速1.63送引锭杆速度6.0铸机机长-31.3m引锭杆装入方式下装1铸坯切断方式火焰切割出坯方式热送合格铸坯年产量100万t连铸机技术装备序号项目备注1全功能钢水罐回转台（带钢水称量）2大容量中间罐3中间罐钢水称量4保护渣自动加入装置引进5保护浇注6浸入式水口快速更换及事故闸板引进7结晶器液位控制引进8结晶器在浇注中自动调宽引进9漏钢预报引进10结晶器液压振动引进11二冷气水喷雾冷却及自动控制12多点矫直或连续矫直13最佳定尺切割14板坯去毛刺15板坯喷印引进216板坯称量17辊缝自动测量引进18快速硫印19两级自动控制系统2号板坯连铸机工艺流程及布置新增2号板坯连铸给排水系统根据各用户对水质、水压、水温的不同要求和生产特点，增加了相应的公辅设施，板坯连铸机公辅设施中给排水系统主要有以下系统：软水循环系统；净循环水系统；浊循环水系统；污泥处理系统；安全给水系统；生产—消防给水系统；生活给水系统；生产—雨水排水系统；生活排水系统。软水循环系统：软水循环系统主要供2号板坯连铸机结晶器冷却水用户，循环水量为445m3/h，设水泵2台，板式换热器一台。净循环水系统：板坯净循环水系统主要供2号板坯LF精炼炉设备冷却、板坯连铸设备间接冷却、板式热交换器等用户，循环水量为过跨台车耐候钢管线钢辊道钢水板坯连铸机热轧板厂LF炉钢水转90°°钢水提升15mRH真空精练下线坯31336m3/h。设4组水泵，板式换热器一台，冷却塔2座。浊循环水系统：板坯浊循环水系统主要供2号板坯连铸机铸坯二次喷淋、切割渣粒化、2号板坯连铸设备直接冷却及冲氧化铁皮等用户，循环水量1044m3/h。由于板坯连铸车间水处理区域场地紧张，本次将1350mm板坯气浮沉淀池搬迁并与新建板坯处理设施合建，原有设备尽量利用。2号板坯循环水量为1044m3/h。板坯浊循环水系统设水泵6组，快速过滤器3台，气浮机3台，刮油刮渣机3台。污泥处理系统：板坯污泥处理系统主要处理来自净环水系统旁通过滤器的反冲水、1号、2号板坯连铸机快速过滤器的反冲洗水、气浮沉淀池的泥浆水。泥浆经浓缩脱水后的泥饼用汽车送烧结厂综合利用。安全给水系统：板坯安全给水系统主要供2号板坯LF精炼炉设备、连铸机结晶器、连铸设备间接冷却及二次喷淋冷却用户，安全供水量约400m3/h，设1座安全水塔。板坯连铸通风除尘设施通风设施：设有2号板坯连铸机二次冷却区排蒸汽通风系统。液压站、地下隧道、蓄热站、压缩空气净化站、焦炉煤气加压站和电气用房均设有通风设施。除尘设施：设有2号板坯连铸机LF炉除尘设施及中间罐倾翻除尘。燃气设施燃气设施主要包括：焦炉煤气精制加压站改造现有焦炉煤气精制、加压站系为满足板坯连铸机和RH装置等设备对4煤气质量和压力的要求而设置的。全连铸建成后，焦炉煤气用量大增，需长期运行3台加压机，必要时运行4台加压机。煤气加压站内现有4台4L-12.5/0.05-8型加压机，需增加1台同型号加压机，3用2备，并相应改造站内其它设施。热力设施热力设施主要包括蒸汽供应、RH减温减压站、压缩空气供应、压缩空气净化站等。压缩空气供应需将原2号空压站内四台90m3/minL型活塞式空压机更换为单机容量100m3/min的活塞式压缩机。板坯连铸车间需无油压缩空气量118m3/min，设置一个2号板坯连铸压缩空气净化站。板坯连铸车间组成及起重机配置表序号跨间名称长度（m）宽度（m）轨面标高（m）新增吊车（台）1原料跨（A-B）2钢水接受跨（B-C）16+21（延长）27261×200/60/16t3浇铸跨（C-D）9030261×125/75t4设备维修跨（D-E）903316（离地）1×50/20t5设备维修跨（E-L）693616（离地）1×50/10t6设备维修...
