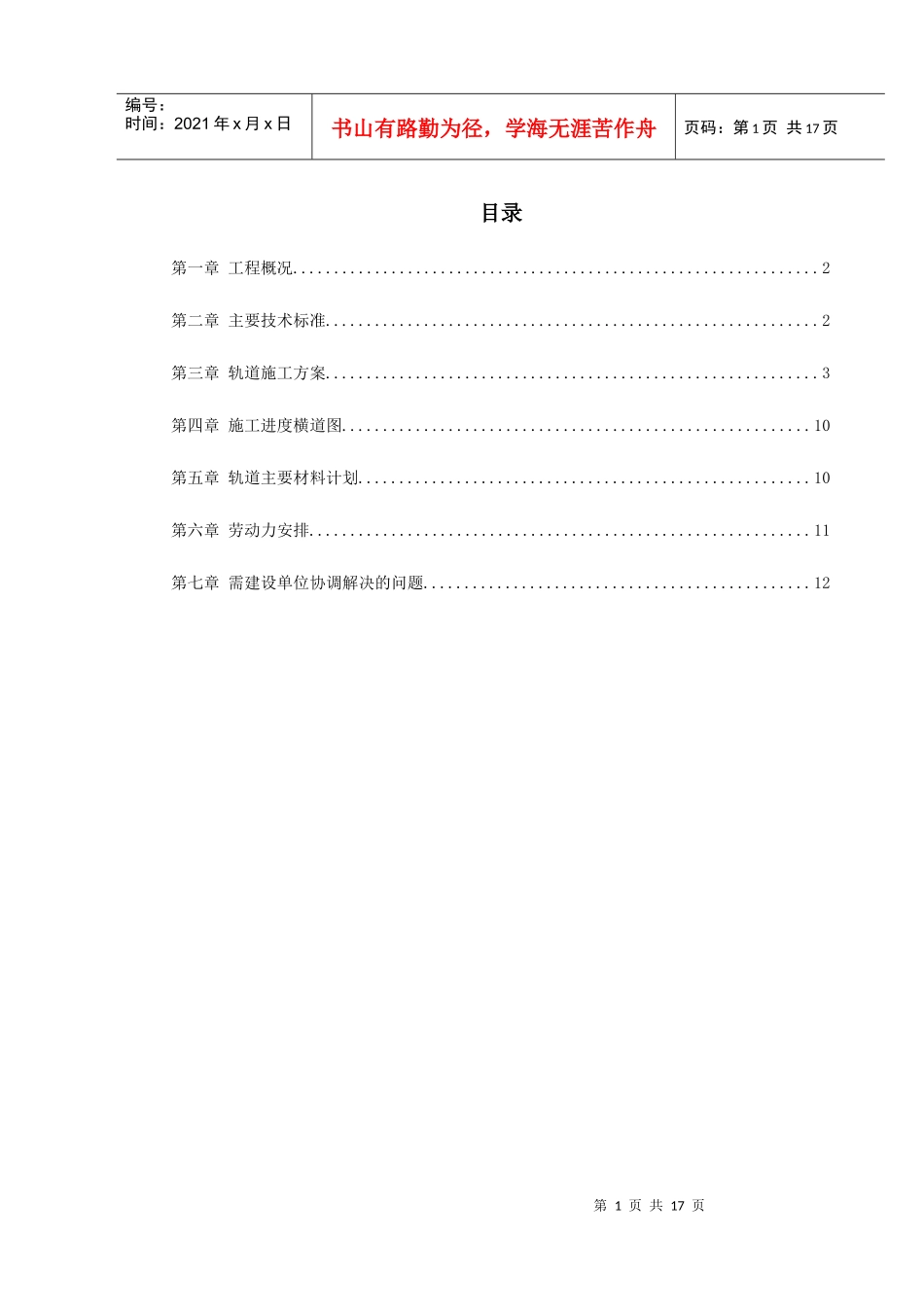

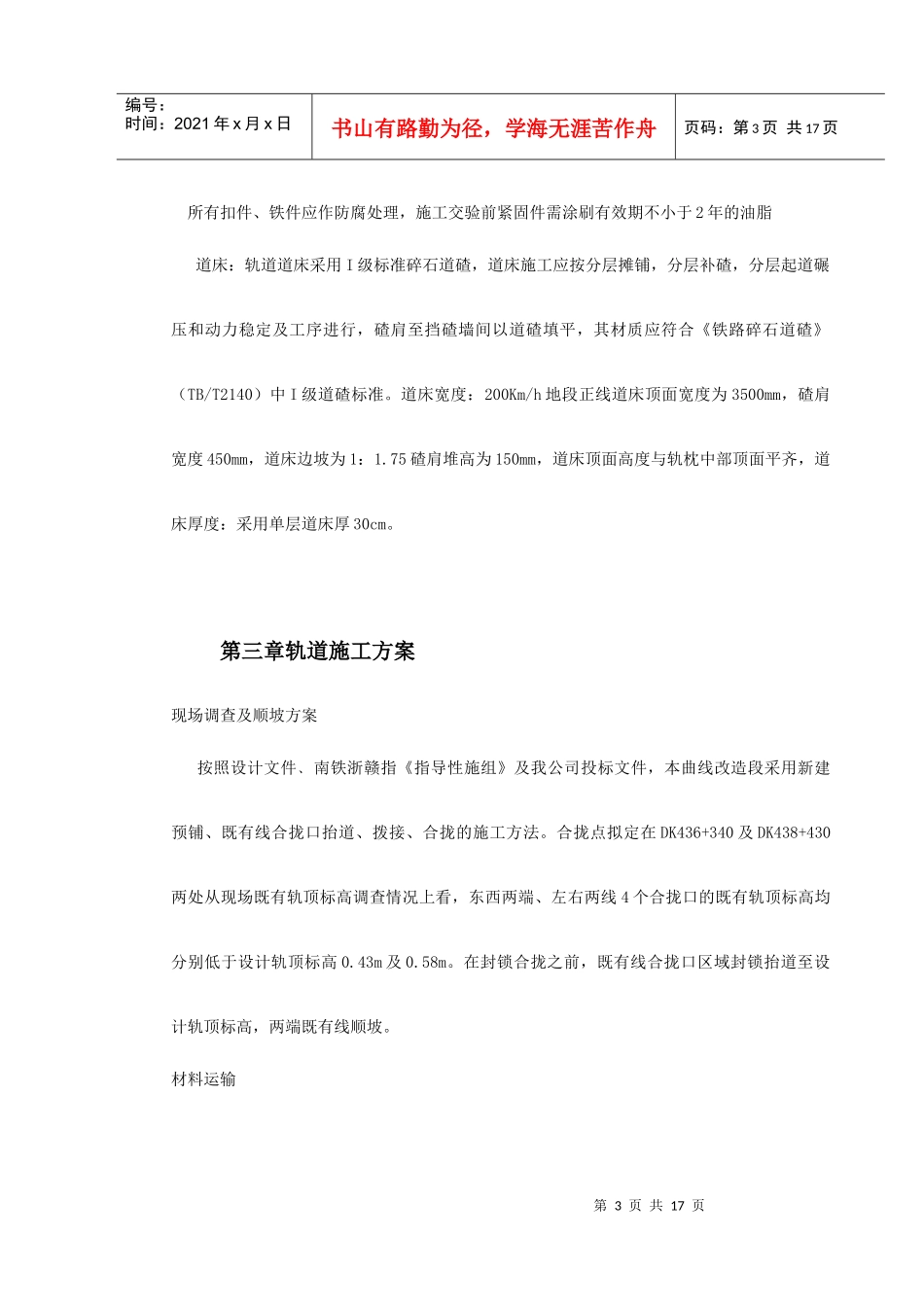

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页目录第一章工程概况................................................................2第二章主要技术标准............................................................2第三章轨道施工方案............................................................3第四章施工进度横道图.........................................................10第五章轨道主要材料计划.......................................................10第六章劳动力安排.............................................................11第七章需建设单位协调解决的问题...............................................12第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页第一章工程概况浙赣铁路电气化提速改造工程DK436+122.09～DK438+657.92段是南昌局管Z-5标中的一段全长2.535Km双绕改造段。曲线半径由既有两段曲线R＝1182m及R=705m改为新建R=2800m。曲线ZH点：DK436+122.09，HZ点：DK438+657.92，曲线全长2535.83m，本段属于200Km/h提速改造范围区段。第二章主要技术标准按铁二院：二设线函[2004]248号文要求：设计速度目标值为200Km/h的正线，新建铁路采用60Kg/m25mPD3全长淬火无孔新轨。钢轨联接配件采用60Kg/m钢轨用接头夹板（TB/T2342.3）。用10.9级高强度接头螺栓及10级高强度螺母（TB/T2347）高强度平垫圈（GB1230）接头螺栓扭矩900N·m枕木：采用III型有挡肩轨枕（专线3393）（2.6m长）和II型扣件（专线3351）（1667根/公里）胶垫：应符合（铁道混凝土枕轨下用橡胶垫技术条件）（TB/T2626）要求，其刚度为50-80Km/mm第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页所有扣件、铁件应作防腐处理，施工交验前紧固件需涂刷有效期不小于2年的油脂道床：轨道道床采用I级标准碎石道碴，道床施工应按分层摊铺，分层补碴，分层起道碾压和动力稳定及工序进行，碴肩至挡碴墙间以道碴填平，其材质应符合《铁路碎石道碴》（TB/T2140）中I级道碴标准。道床宽度：200Km/h地段正线道床顶面宽度为3500mm，碴肩宽度450mm，道床边坡为1：1.75碴肩堆高为150mm，道床顶面高度与轨枕中部顶面平齐，道床厚度：采用单层道床厚30cm。第三章轨道施工方案现场调查及顺坡方案按照设计文件﹑南铁浙赣指《指导性施组》及我公司投标文件，本曲线改造段采用新建预铺、既有线合拢口抬道、拨接、合拢的施工方法。合拢点拟定在DK436+340及DK438+430两处从现场既有轨顶标高调查情况上看，东西两端、左右两线4个合拢口的既有轨顶标高均分别低于设计轨顶标高0.43m及0.58m。在封锁合拢之前，既有线合拢口区域封锁抬道至设计轨顶标高，两端既有线顺坡。材料运输第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（1）枕木：火车运至弋阳东站14道采用吊车卸车汽车倒运至工点。（2）钢轨：由弋阳东站内火车送至既有下行线要点左侧单边卸车。卸车里程：东端K438+150～+250(改建里程为DK436+450～+550)，西端K440+050～+150(改建里程为DK438+270～+370)（3）道碴暂定为汽车运输直接卸至路基上。新建轨道施工方法（1）预铺段采用人力施工结合使用小型机具的方法，进行铺轨，底碴采用压路机按要求碾压。（2）东西两端、左右两线4个合拢口的既有轨顶标高均分别低于设计轨顶标高0.43m及0.58m。在封锁合拢之前，既有线合拢口区域封锁2～3次抬道至设计轨顶标高，两端既有线顺坡（详见附件一）。（3）铺轨顺序：左线K440+430～K436+340→右线K440+430～K436+340→左线合拢口抬道→左线合拢拨接→右线合拢口抬道→右线合拢拨接→合拢拨接区域换枕。（4）租用机车要点从正线拨接进入新铺线路进行压道。4、合拢口封锁施工第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页4．1封锁施工准备工作：（1）既有左线为无缝线路，封锁合拢及抬道前应与工务部门签订好协...
