石化储油罐基础施工专项方案VIP免费

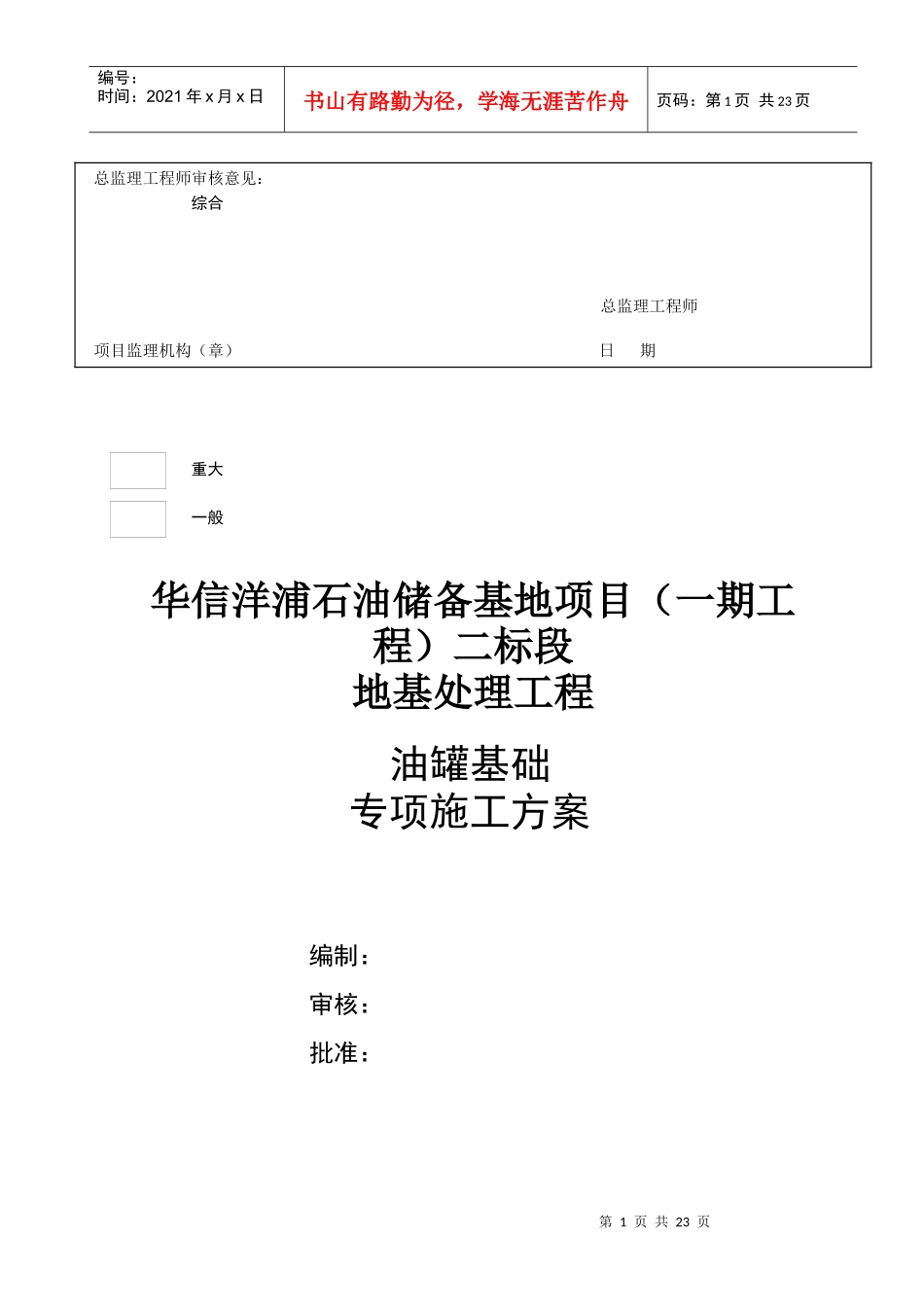

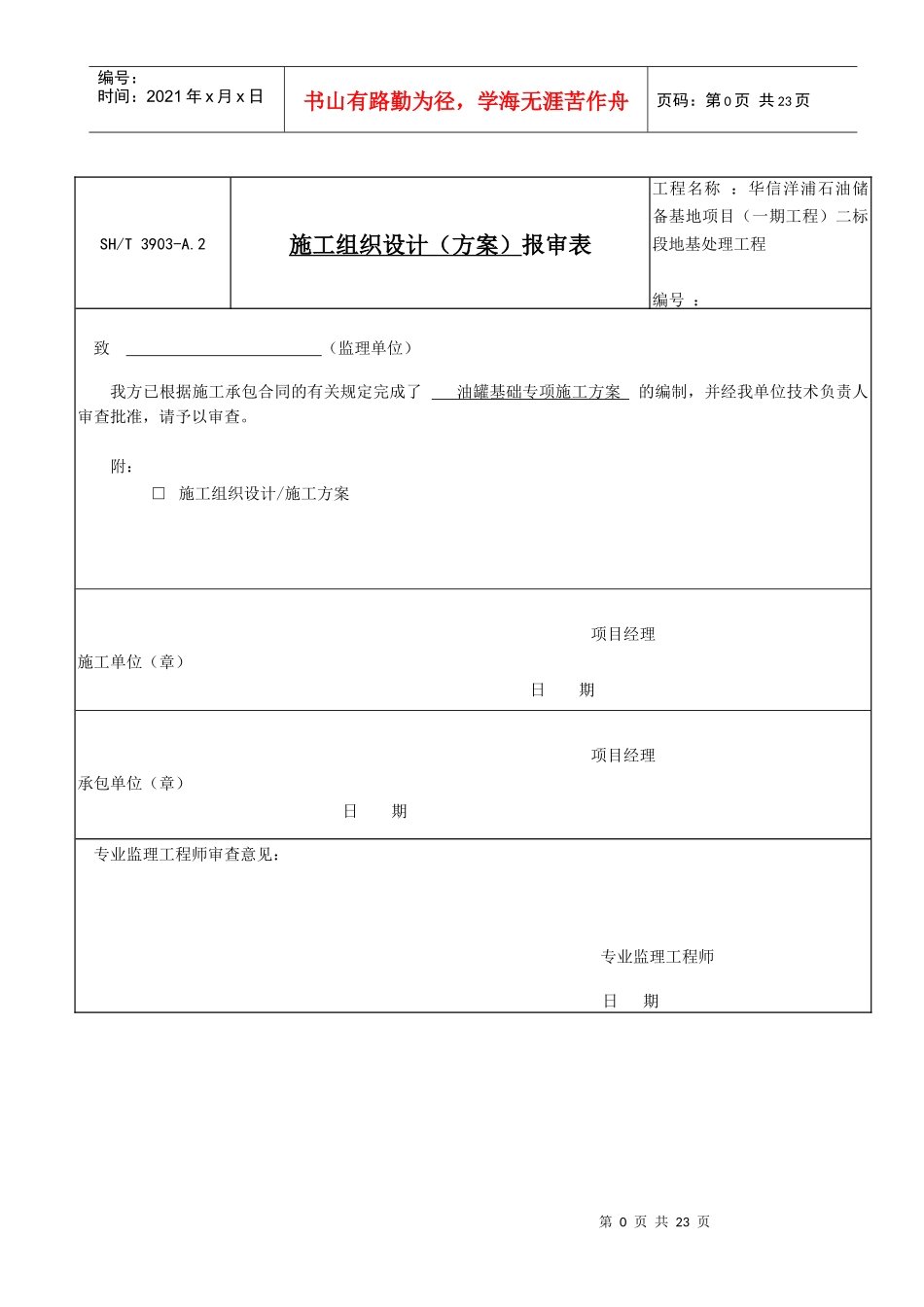

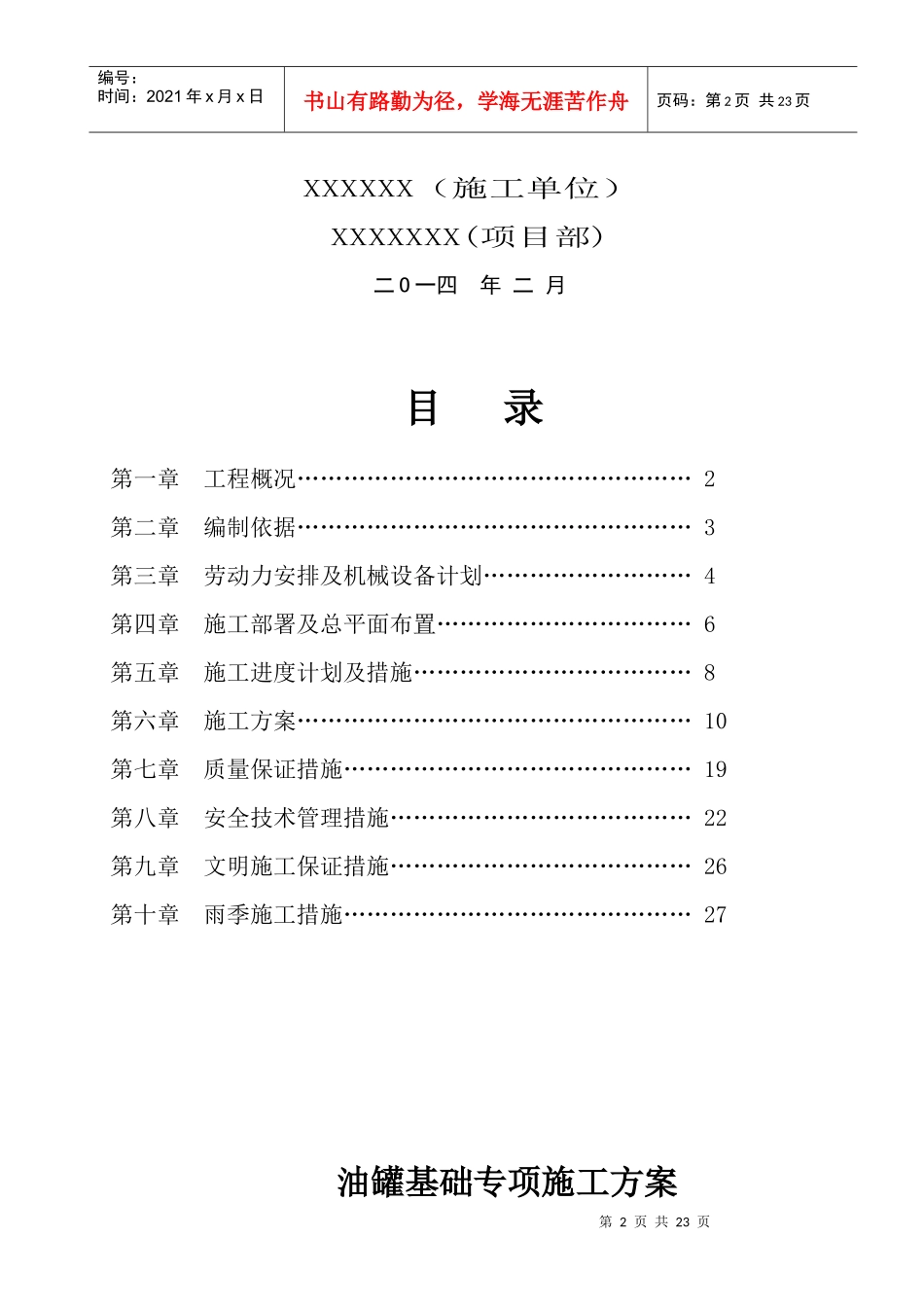

第0页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共23页SH/T3903-A.2施工组织设计（方案）报审表工程名称：华信洋浦石油储备基地项目（一期工程）二标段地基处理工程编号：致（监理单位）我方已根据施工承包合同的有关规定完成了油罐基础专项施工方案的编制，并经我单位技术负责人审查批准，请予以审查。附：□施工组织设计/施工方案项目经理施工单位（章）日期项目经理承包单位（章）日期专业监理工程师审查意见：专业监理工程师日期第1页共23页第0页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页华信洋浦石油储备基地项目（一期工程）二标段地基处理工程油罐基础专项施工方案编制：审核：批准：综合重大一般总监理工程师审核意见：总监理工程师项目监理机构（章）日期第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页XXXXXX（施工单位）XXXXXXX(项目部)二O一四年二月目录第一章工程概况……………………………………………2第二章编制依据……………………………………………3第三章劳动力安排及机械设备计划………………………4第四章施工部署及总平面布置……………………………6第五章施工进度计划及措施………………………………8第六章施工方案……………………………………………10第七章质量保证措施………………………………………19第八章安全技术管理措施…………………………………22第九章文明施工保证措施…………………………………26第十章雨季施工措施………………………………………27油罐基础专项施工方案第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页第一章工程概况1．基本情况工程名称：华信洋浦石油储备基地项目（一期工程）二标段地基处理工程建设单位：设计单位：总装备部工程设计研究总院监理单位：地勘单位：施工单位：2.工程简介本工程3个罐区占地总面积13.2万㎡，其中：燃油管基础6个；10万吨级柴油罐基础4个；5万吨级汽油罐基础4个。该基础工程基本没有高空作业，施工周期短，钢筋、模板及混凝土的工程量较大。工期紧迫，在大型罐中，环墙质量的好坏对罐的建造及质量至关重要。环墙结构超长，受温度及砼收缩应力较大，影响出现开裂，施工难度大。油罐基础采用钢筋混凝土结构，垫层C15沥青混凝土，地基处理采用碎石振冲孔桩。基础混凝土环墙采用木模板，采用砼现浇，钢筋混凝土环墙表面采用20厚1：2水泥砂浆抹面。环梁混凝土保护层为35mm。燃料罐、柴油罐、汽油罐共计14个罐基础，总工期为90天完成。燃料罐、柴油罐、汽油罐基础：土方开挖6300m³；AC-13型沥青混凝土垫层250m³；C30环形墙砼4150m³；C40无收缩砼100m³；木质模板1.3万㎡；钢筋1200吨；100mm厚沥青砂垫层5200m³；级配碎石2.7万m³；中砂5.5万m³；土工布及模各11万㎡。第二章编制依据2.1.施工图纸：燃油罐区施工图：结1～结7；柴油罐区施工图：结1～结7；汽油罐区施工图：结1～结7。2.2.华信洋浦石油储备基地项目（一期工程）二标段罐组基础工程招标文件2.3.国家规范、标准及法律法规《混凝土结构工程施工质量验收规范》(GB50204-2011)《建筑地基基础工程施工质量验收规范》(GB50202-2012)第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页《钢筋焊接及验收规程》(JGJ18-2012)《建筑地基处理技术规范》(JGJ79-2012)《地下防水工程质量验收规范》(GB50208－2011)《钢筋机械连接技术规程》(JGJ107-2010)《地下工程渗漏治理技术规程》(JGJT212-2010)《建筑边坡工程技术规范》(GB50330-2002)《混凝土泵送施工技术规程》(JGJT10-2011)《混凝土强度检验评定标准》(GBT50107-2010)《普通砼配合比设计规程》(JGJ55-2011)《混凝土用水标准》(JGJ63-2006)《普通砼用砂、石质量及检验方法标准》(JGJ52-2006)《石油化工钢储罐地基施工及验收规范》(SH/T3528-2005)《石油化工建设工程项目交工技术文件规定》(SH/T3503-2007)《超声回弹综合法检测砼强度技术规程》(CECS02-200...
