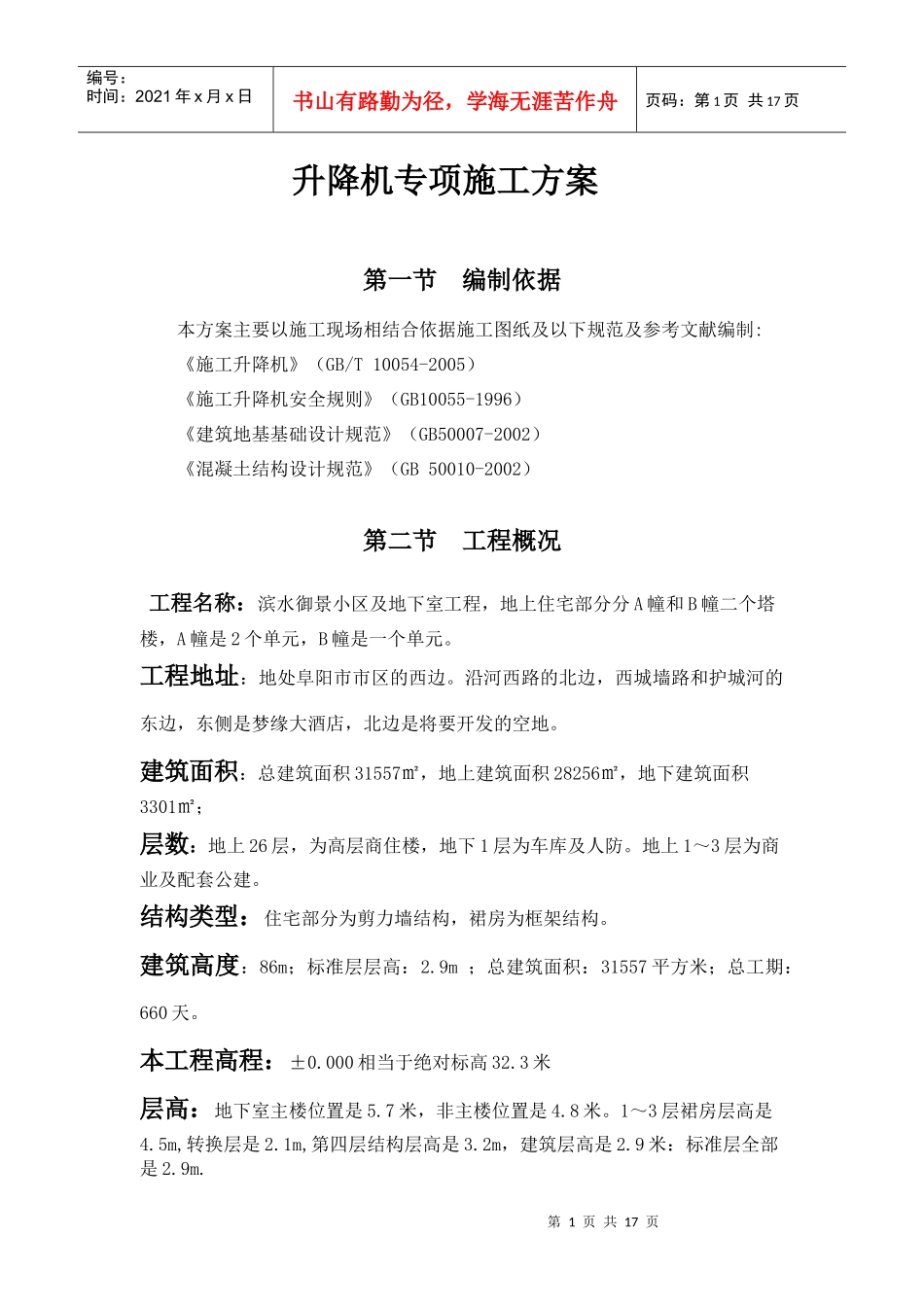

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页升降机专项施工方案第一节编制依据本方案主要以施工现场相结合依据施工图纸及以下规范及参考文献编制:《施工升降机》（GB/T10054-2005）《施工升降机安全规则》（GB10055-1996）《建筑地基基础设计规范》（GB50007-2002）《混凝土结构设计规范》（GB50010-2002）第二节工程概况工程名称：滨水御景小区及地下室工程，地上住宅部分分A幢和B幢二个塔楼，A幢是2个单元，B幢是一个单元。工程地址：地处阜阳市市区的西边。沿河西路的北边，西城墙路和护城河的东边，东侧是梦缘大酒店，北边是将要开发的空地。建筑面积：总建筑面积31557㎡，地上建筑面积28256㎡，地下建筑面积3301㎡；层数：地上26层，为高层商住楼，地下1层为车库及人防。地上1～3层为商业及配套公建。结构类型：住宅部分为剪力墙结构，裙房为框架结构。建筑高度：86m；标准层层高：2.9m；总建筑面积：31557平方米；总工期：660天。本工程高程：±0.000相当于绝对标高32.3米层高：地下室主楼位置是5.7米，非主楼位置是4.8米。1～3层裙房层高是4.5m,转换层是2.1m,第四层结构层高是3.2m，建筑层高是2.9米：标准层全部是2.9m.第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页室外标高：-0.300m总高度：26层屋面结构标高为82.60米，屋面最高点标高为88米。地下室混凝土结构特点：地下室底板面标高-5.90米，地下室顶板标高主楼部分（A-D轴和J-L轴）是-0.10米，其他部位是-0.90米。地下室层高为5.7米；地下室顶板混凝土厚度非机动车道是300mm,其余均为350㎜。板筋为14、16、18；梁筋为25、20，混凝土强度等级为C50，地下室顶板为人防区荷载参数50Kn\m2,祥见计算式中的梁板参数。地下室钢筋：地下室钢筋采用三级钢目前现场情况：由于场地十分狭窄，工地就在道路边，南侧人行道边距裙房外墙边只有9米、西侧人行道边距裙房外墙边只有7米，主楼设在消防通道而侧，四周环绕裙房。安装位置选择：根据本工程特点和场地特点以及工程进度要求，为保证人货梯在安装、拆卸和使用过程中的安全，也为保证人货梯能满足上下垂直运输施工要求。人货梯安装位置：1#人货梯设置在地下室顶板东西方向中心距离（1-13）轴，南北方向距离（1-L）轴3.60米。人货梯基础埋置在地下室顶板上-0·45标高处，人货梯基础面与地下室顶板梁面标高齐平（-0·45米）；2#人货梯设置在地下室顶板东西方向中心距离轴向东2·4米，南北方向距离（2-J）轴3.60米，人货梯基础埋置在地下室顶板上-0·45标高处，人货梯基础面与地下室顶板梁面标高齐平（-0·45米）。第三节安装锚固方案SCD200/200J为Ⅲ型锚固。锚固长度：2800~3200mm，锚固间距：锚固高度为6m一道，锚固架与墙体相连。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1、前期准备施工所使用的人货梯以及配件必须是正规厂家制造具有产品出厂合格证和安全检测合格证的产品和结构构件。1.1、将基础方案做好，保证基础的水平及各项使用要求；1.2、保持施工升降机的进场道路通畅，并有足够的停放设备空间；1.3、确保安装地点满足安全检查机构所规定的要求，且已获得安装许可。安装工地应配备一个专用电源箱，供电熔断器的电流为升降机额定电流的1.5～2倍，升降机工作电源电压值上下波动不得超过5%；1.4、升降机的专用电源箱应直接从工地变电室引入电源，距离最好不超过30米，一般每个吊笼需配置一根大于4×25mm的铜芯电缆，如距离过长，应适当增加电缆的截面积；1.5、专用配电箱内每一吊笼均用一开关控制，电源箱需采用冲击波无动作型漏电保护开关。1.6、用接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4Ω。用500兆欧表测量电动机及电器元件的对地绝缘电阻应不小于1MΩ；1.7、准备好停层附件，如支架、安全栏杆等；1.8、确定附墙方案，按需要准备好预埋件或固定件，并提前在符合附墙要求的附2、施工升降机的安装2.1、把基础表面清扫干净；2.2、将基础底座安装在基础平台上，用水平尺检查水平，并填...
