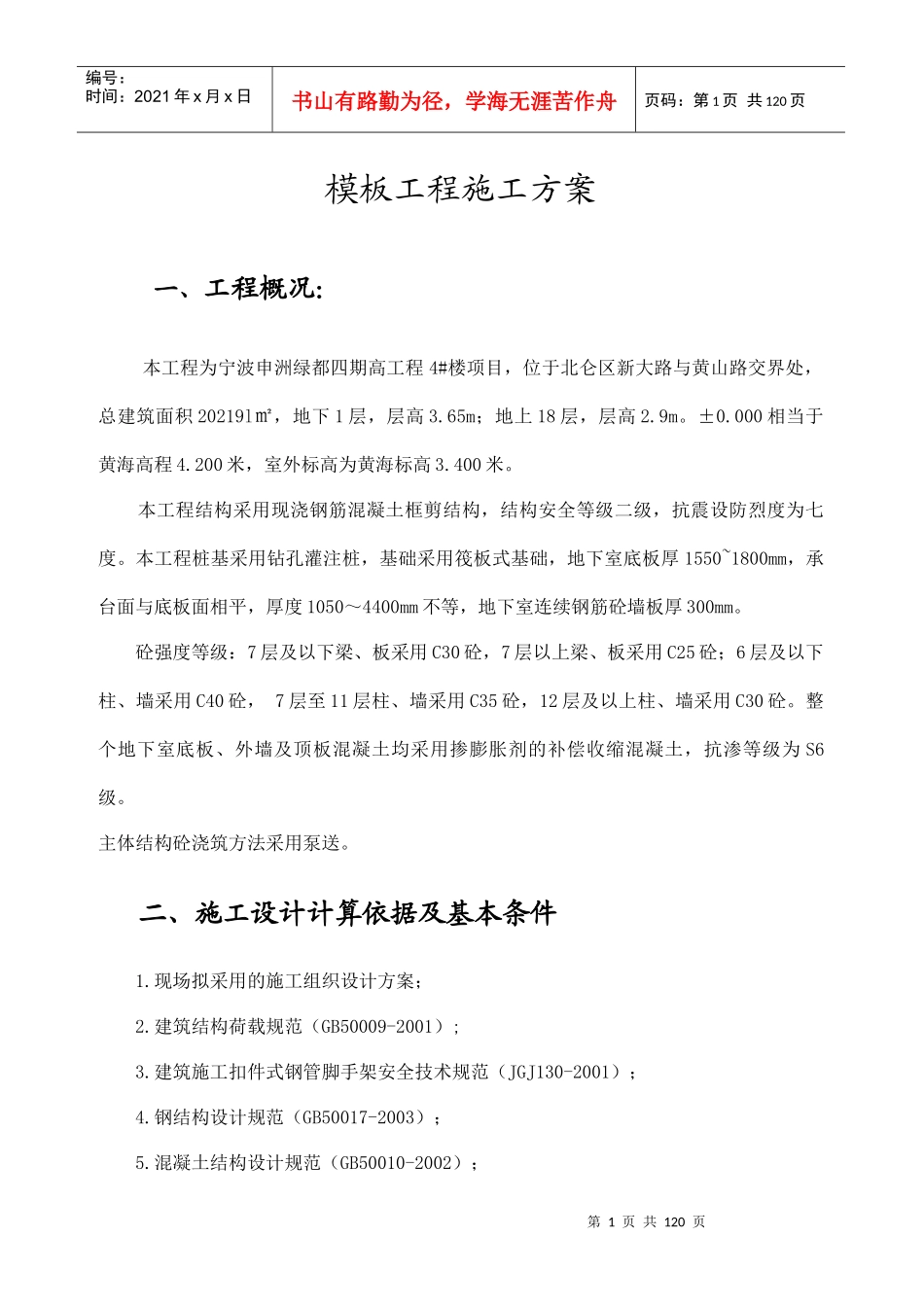

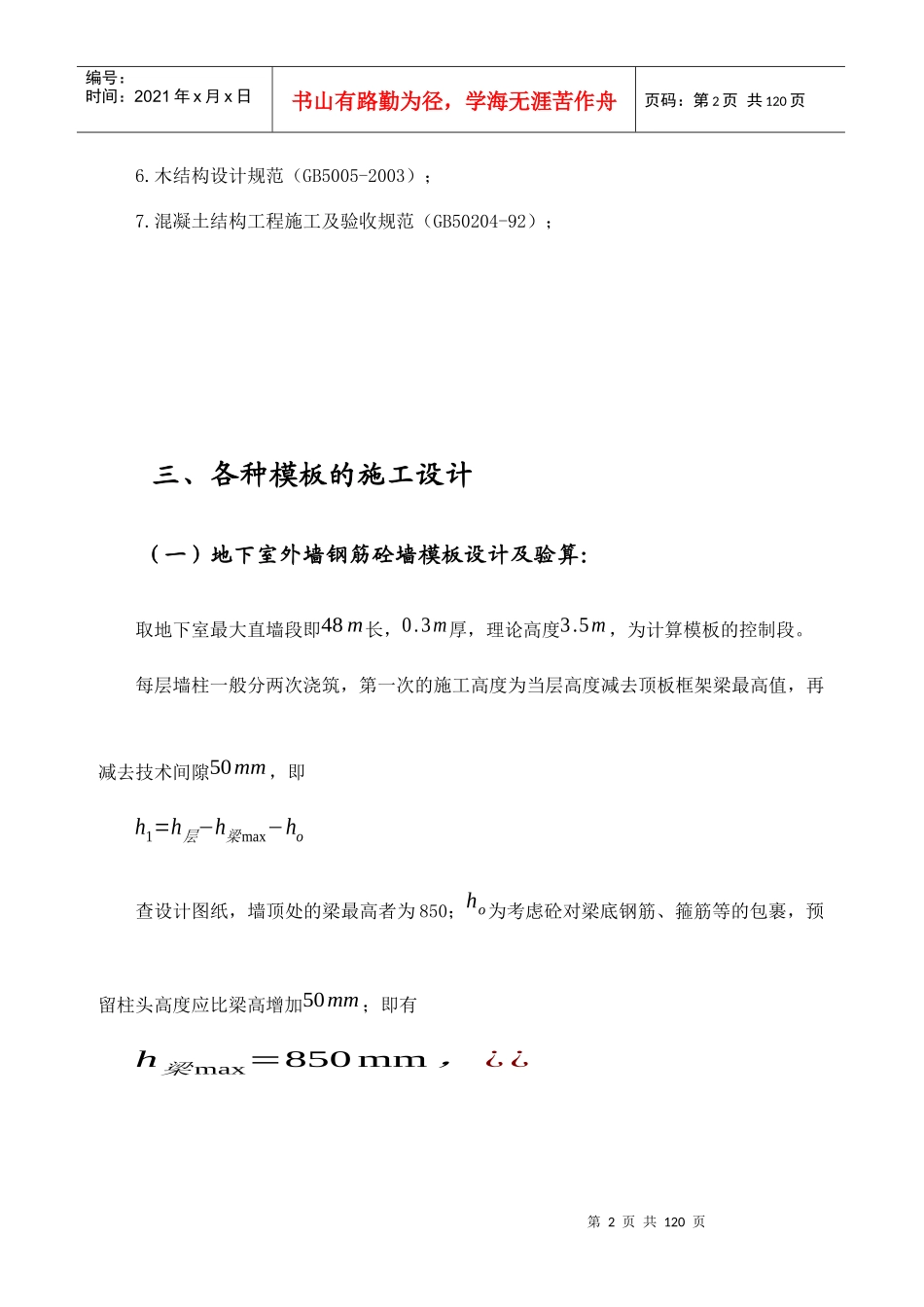

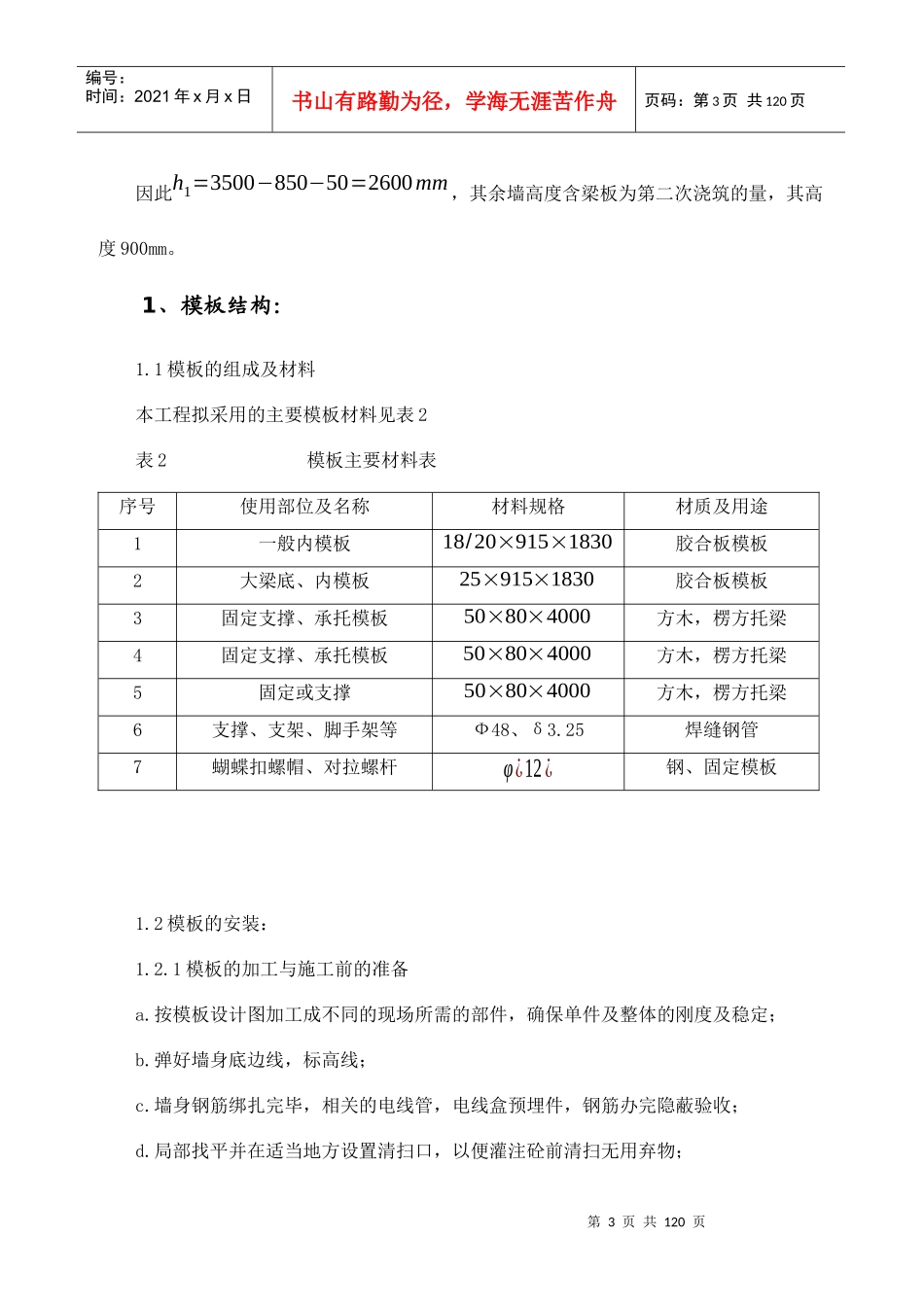

第1页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共120页模板工程施工方案一、工程概况：本工程为宁波申洲绿都四期高工程4#楼项目，位于北仑区新大路与黄山路交界处，总建筑面积20219l㎡，地下1层，层高3.65m；地上18层，层高2.9m。±0.000相当于黄海高程4.200米，室外标高为黄海标高3.400米。本工程结构采用现浇钢筋混凝土框剪结构，结构安全等级二级，抗震设防烈度为七度。本工程桩基采用钻孔灌注桩，基础采用筏板式基础，地下室底板厚1550~1800mm，承台面与底板面相平，厚度1050～4400mm不等，地下室连续钢筋砼墙板厚300mm。砼强度等级：7层及以下梁、板采用C30砼，7层以上梁、板采用C25砼；6层及以下柱、墙采用C40砼，7层至11层柱、墙采用C35砼，12层及以上柱、墙采用C30砼。整个地下室底板、外墙及顶板混凝土均采用掺膨胀剂的补偿收缩混凝土，抗渗等级为S6级。主体结构砼浇筑方法采用泵送。二、施工设计计算依据及基本条件1.现场拟采用的施工组织设计方案；2.建筑结构荷载规范（GB50009-2001）;3.建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；4.钢结构设计规范（GB50017-2003）；5.混凝土结构设计规范（GB50010-2002）；第2页共120页第1页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共120页6.木结构设计规范（GB5005-2003）；7.混凝土结构工程施工及验收规范（GB50204-92）；三、各种模板的施工设计（一）地下室外墙钢筋砼墙模板设计及验算：取地下室最大直墙段即48m长，0.3m厚，理论高度3.5m，为计算模板的控制段。每层墙柱一般分两次浇筑，第一次的施工高度为当层高度减去顶板框架梁最高值，再减去技术间隙50mm，即h1=h层−h梁max−ho查设计图纸，墙顶处的梁最高者为850；ho为考虑砼对梁底钢筋、箍筋等的包裹，预留柱头高度应比梁高增加50mm；即有h梁max=850mm，¿¿第3页共120页第2页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共120页因此h1=3500−850−50=2600mm，其余墙高度含梁板为第二次浇筑的量，其高度900mm。1、模板结构：1.1模板的组成及材料本工程拟采用的主要模板材料见表2表2模板主要材料表序号使用部位及名称材料规格材质及用途1一般内模板18/20×915×1830胶合板模板2大梁底、内模板25×915×1830胶合板模板3固定支撑、承托模板50×80×4000方木，楞方托梁4固定支撑、承托模板50×80×4000方木，楞方托梁5固定或支撑50×80×4000方木，楞方托梁6支撑、支架、脚手架等Ф48、δ3.25焊缝钢管7蝴蝶扣螺帽、对拉螺杆φ¿12¿钢、固定模板1.2模板的安装：1.2.1模板的加工与施工前的准备a.按模板设计图加工成不同的现场所需的部件，确保单件及整体的刚度及稳定；b.弹好墙身底边线，标高线；c.墙身钢筋绑扎完毕，相关的电线管，电线盒预埋件，钢筋办完隐蔽验收；d.局部找平并在适当地方设置清扫口，以便灌注砼前清扫无用弃物；第4页共120页第3页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共120页e.搭设必要的脚手架。1.2.2按划线安装压脚板：压脚板宜用20mm厚的胶合板，预留内模板本身板厚的空间，宜在底板砼标号强度不太高以前用钢钉与底板牢固连接。1.2.3拼装墙身模板或安装模板组件：按胶合板尺寸1830×915，短边平行地面，长边垂直，立好第一节模板，主要工艺技术有：(a)同一侧邻板，可用拼块用本钉拉联；(b)对拉螺杆内垂直焊两根间距与砼厚度相等的定位杆，定位杆为长度100左右的φ10~φ12钢筋。对拉螺栓的长度应依墙厚、内板厚，楞木厚以及竖向支架厚计算确定，一般可由式下式计算：l=D砼+2×(d+D平+D竖+D螺帽+30mm)式中：D砼为砼墙厚度，此处D=300mmd为内侧胶合板厚，d=20mmD平为水平支撑杆件的厚度，钢管用φ50，方木也用50×80×L，即D平=50D竖为竖向固定杆，用钢管蝴蝶扣或其它方木，此处按钢管计，D竖=50mmD螺帽为M10或M12的螺帽及垫圈的厚度，一般按20mm计：则计算段的对拉螺杆长度为：l=300+2(20+50+50+20+30)=300+340=640第5页共120页第4页共120页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
