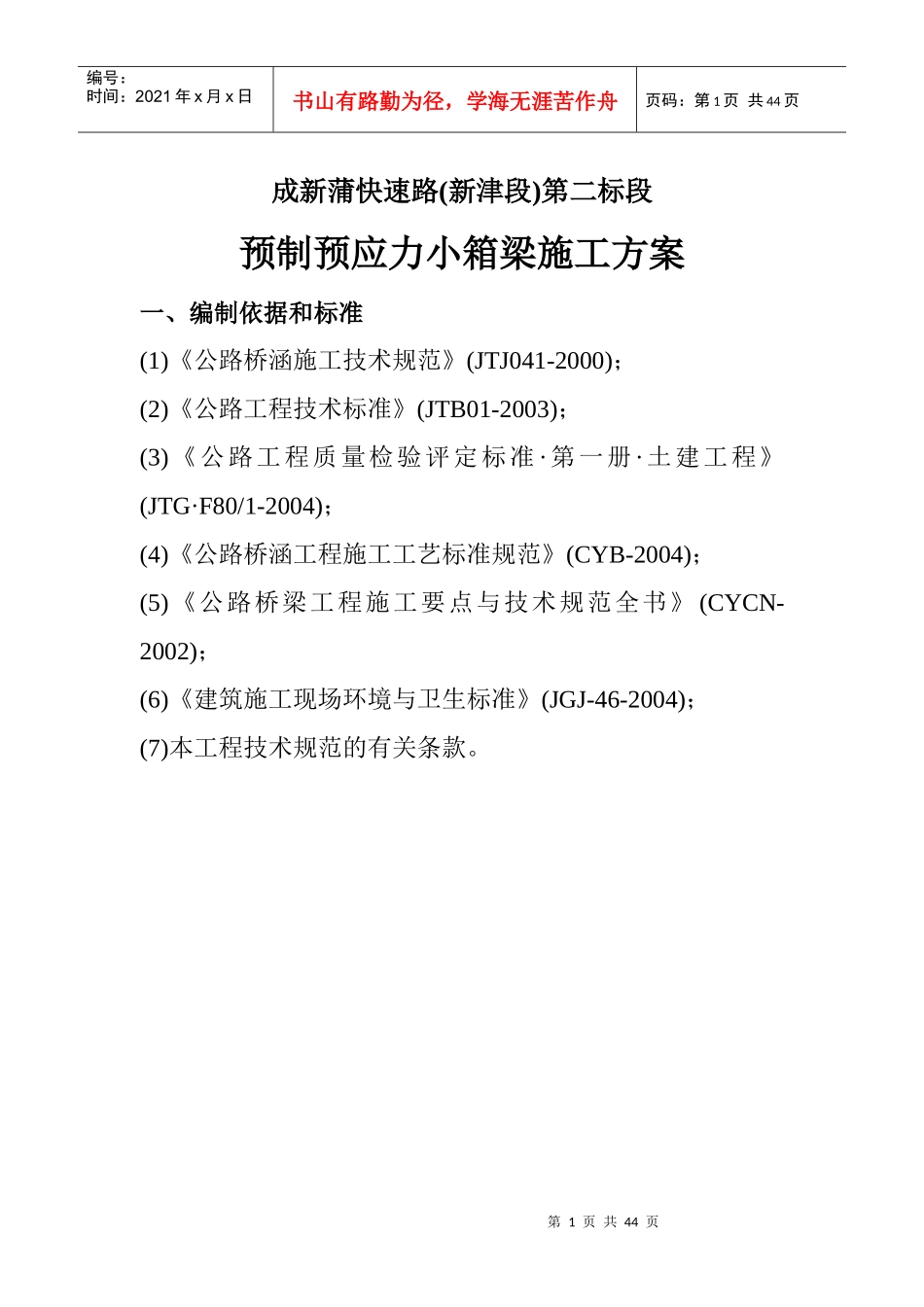

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页成新蒲快速路(新津段)第二标段预制预应力小箱梁施工方案一、编制依据和标准(1)《公路桥涵施工技术规范》(JTJ041-2000)；(2)《公路工程技术标准》(JTB01-2003)；(3)《公路工程质量检验评定标准·第一册·土建工程》(JTG·F80/1-2004)；(4)《公路桥涵工程施工工艺标准规范》(CYB-2004)；(5)《公路桥梁工程施工要点与技术规范全书》(CYCN-2002)；(6)《建筑施工现场环境与卫生标准》(JGJ-46-2004)；(7)本工程技术规范的有关条款。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页二、工程概况西河大桥1、桥梁的结构形式(1)、上部构造上部采用(4×30+3×30+4×30)m后张法预应力砼简支箱梁，全桥共分三联，全长334.57米，正交。本桥平面位于直线上，纵面位于R=12000m的竖曲线上。全桥宽度为30.5m(包括中央分隔带4m)。本桥分为左右两幅，横向由6片2.2m中梁+4片2.35m边梁组成，梁高1.6m；桥面铺装采用10cm厚C40混凝土+防水粘结层+9cm厚沥青混凝土形成。(2)、下部结构下部桥墩采用双柱式墩，桥台采用桩柱式台，墩台均采用钻孔灌注摩擦桩基础。柱高8m～11m。桥墩采用φ150cm柱+φ180cm桩基础组合，桥台采用φ180cm桩基础。桥面为双向横板，由盖梁斜置形成。在墩桩连接处设置1.2×1.5m系梁。为防止桥头跳车，在台后设置6.0m长搭板。(3)、支座、伸缩缝0、11号桥台处设置F-60型伸缩缝，4号、7号桥墩处设置F-80型伸缩缝，其余桥墩设桥面连接；两桥台及4号、第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页7号桥墩采用GYZF4450×71型四氟滑板式橡胶支座；其余桥墩采用GYZ450×69型板式橡胶支座。2、主要工程量(1)、下部结构桩基：直径1.8米的钻孔桩1384m，C30砼3522m3。系梁：规格尺寸1.5×1.2m，C30砼213.6m3。柱：直径1.5米的柱392m，C30砼693m3。盖梁：C30砼773.8m3。挡块：C30砼20.4m3。(2)、上部结构预制安装小箱梁110片，C50砼4031.5m3；防撞护栏1338.3米。预制安装小箱梁220片，C50砼m3；羊马河大桥(1)、上部构造上部采用(4×30+3×30+4×30)m后张法预应力砼简支箱梁，全桥共分三联，全长338米，斜交30度。平面位于直线上，纵面位于R=50000m的竖曲线及-0.3%直坡段上。本桥分为左右两幅，横向由6片2.2m中梁+4片2.35m边梁组成，梁高1.6m；本桥全桥宽度为30.5m(包括中央分隔带4m)；桥面铺装采用10cm厚C40混凝土+防水粘结层+9cm厚沥青混凝土形成。(2)、下部结构第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页下部桥墩采用双柱式墩，桥台采用桩柱式台，墩台均采用钻孔灌注摩擦桩基础。柱高2.0m。桥墩采用φ150cm柱+φ180cm桩基础组合，桥台采用φ180cm桩基础。桥面为双向横板，由盖梁斜置形成。为防止桥头跳车，在台后设置6.0m长搭板。(3)、支座、伸缩缝0、11号桥台处设置F-60型伸缩缝，4号、7号桥墩处设置F-80型伸缩缝，其余桥墩设桥面连接；两桥台及4号、7号桥墩采用GYZF4450×71型四氟滑板式橡胶支座；其余桥墩采用GYZ450×69型板式橡胶支座。2、主要工程量(1)、下部结构桩基：直径1.8米的钻孔桩1608m。柱：直径1.5米的柱80m。盖梁：C30砼1085.4m3。挡块：C30砼26.2m3。(2)、上部结构预制安装小箱梁110片，C50砼4031.5m3；防撞护栏1352米。三、施工总目标质量上创精品，安全上当标兵，进度上争模范，形象上作表率；本工程全部工程达到国家施工质量验收规范合格标准。第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页杜绝重特大安全事故，实现零工亡，创建安全文明工地；精心组织，合理安排，保证在合同工期内完成施工任务。创建文明施工标准化工地。四、进度工期计划及工期保证措施1、总计划要求本工程总体施工工期为2011年9月10日至2012年1月4日，工期120天。2、施工工期保证措施本工程的施工过程中必须密切与设计单位进行联系配合。根据设计图纸精心制定详细的施工计划；科学组织施工，充分做好开...
