管线保护专项施工方案VIP免费

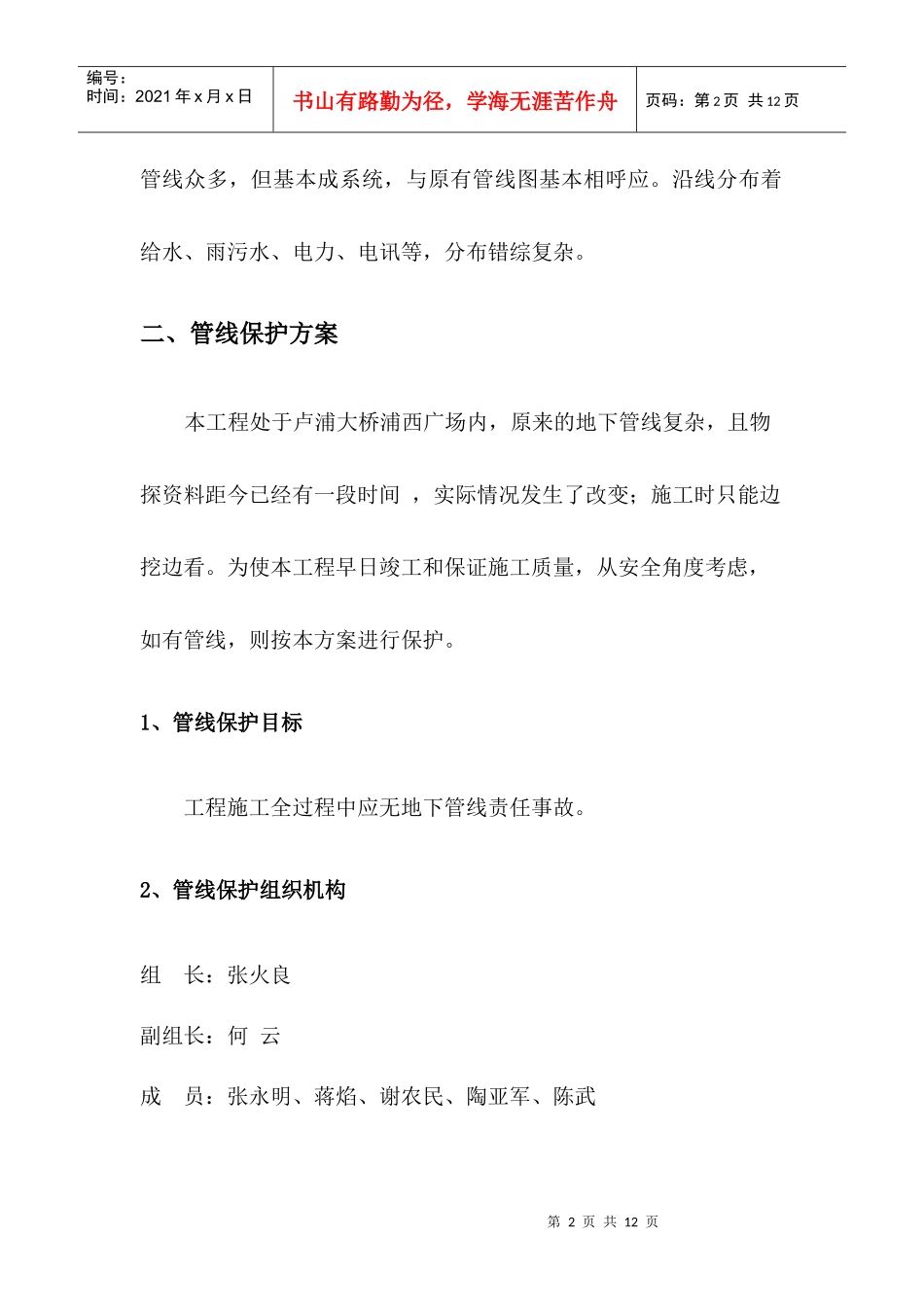

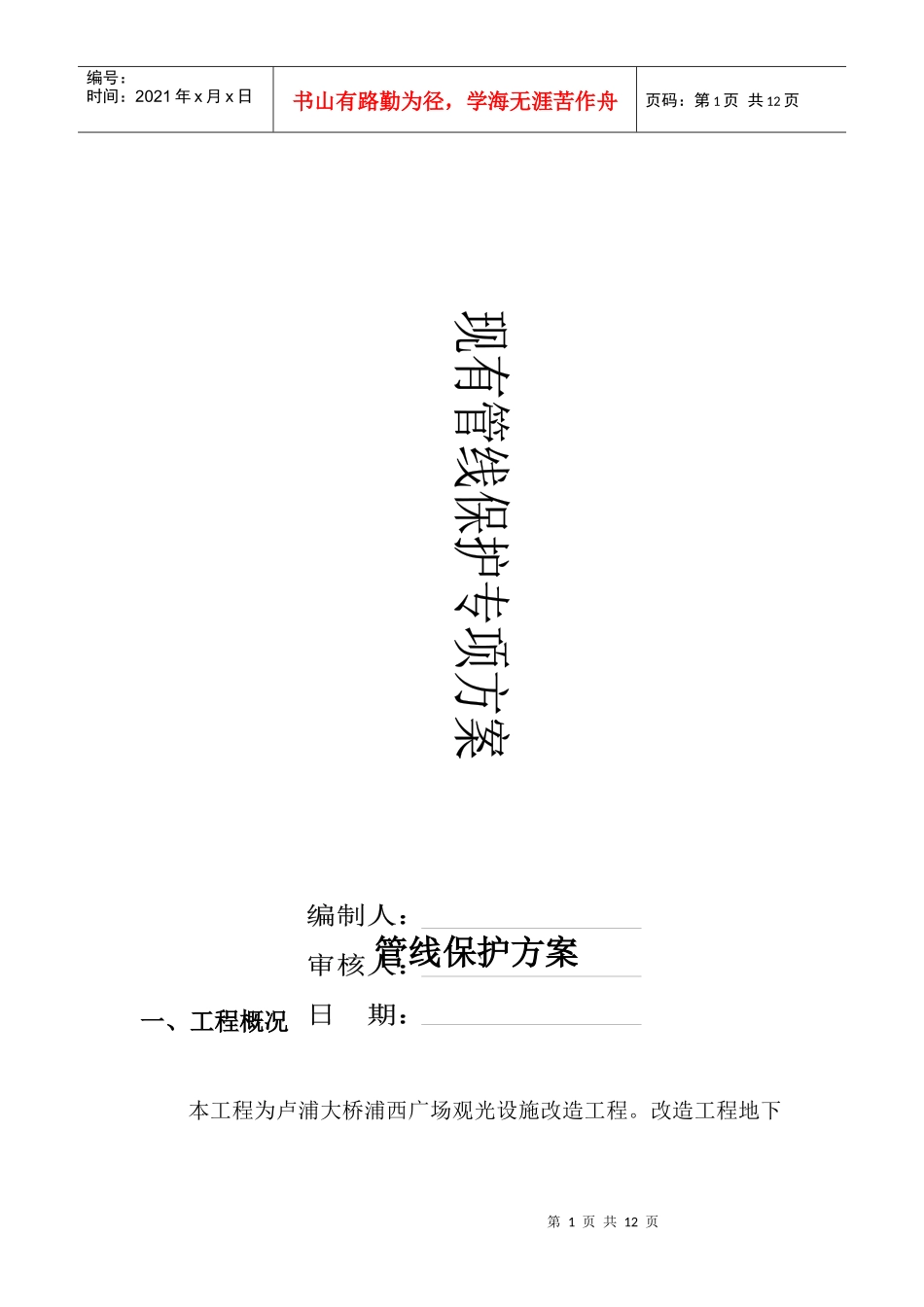

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页管线保护方案一、工程概况本工程为卢浦大桥浦西广场观光设施改造工程。改造工程地下第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页管线众多，但基本成系统，与原有管线图基本相呼应。沿线分布着给水、雨污水、电力、电讯等，分布错综复杂。二、管线保护方案本工程处于卢浦大桥浦西广场内，原来的地下管线复杂，且物探资料距今已经有一段时间，实际情况发生了改变；施工时只能边挖边看。为使本工程早日竣工和保证施工质量，从安全角度考虑，如有管线，则按本方案进行保护。1、管线保护目标工程施工全过程中应无地下管线责任事故。2、管线保护组织机构组长：张火良副组长：何云成员：张永明、蒋焰、谢农民、陶亚军、陈武第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3、管线保护的前期调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。（1）从技术上引起重视：我部技术负责人在制定施工组织设计方案时，已从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。（2）从施工过程引起重视：在施工前，首先根据原有管线图，摸清现状各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化与管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。挖掘机驾驶员须有较高的操作水平，并有良好的配合意识，能坚决服从指挥。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。4、管线保护管理措施（1）工程实施前邀请相关单位对我们进行管线保护的相关交底，对施工现场地下管线的详细情况和专业单位对制定管线保护措施提供宝贵意见，并向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，并协助项目建立“保护地下管线责任制”，明确各级人员的责任。（2）落实保护地下管线的组织措施，管线单位委派管线保护专职人员协助本工程地下管线的监督保护工程，项目部现场管理人员与各施工队及各班组的兼职管线保护人，组成地下管线监护体系。保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌、警示牌。（3）成立由建设单位、监理单位、各管线管理单位和施工单位第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页的有关人员参加的现场管线保护领导小组，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性。（4）工程施工中，严格按照经审定的施工组织设计与本方案技术措施的要求进行施工，各级管线保护负责人深入施工现场监护地下管线、督促操作（指挥）人员遵守操作规程，严禁违章操作、违章指挥和违章施工。（5）施工过程中发现管线现状与交底内容、样洞资料不符等异常情况时，立即通知建设单位和有关管线单位到场研究、商议保护措施，在未做出统一结论前，不得擅自处理或继续施工。（6）施工过程中发生意外情况，应严格安装本方案制订的应急预案处理。5、管线保护施工方法说明a、架空的高压线路保护方案第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页施工现场内遇到电压在380V及以上的高压线路时，必须做安全防护。在高压线路的下方搭钢管防护架，立管埋入地下800mm深，立管间距1500mm，扫地杆距地面高200mm，水平杆间距1600mm，钢管防护架高度搭至距高压线1500mm时，换用直径Φ100mm以上竹杆搭设，高度超过高压线1500mm后，将双排架体连结，上面铺竹胶板。防护架纵向长度超过600mm时，设斜撑。剪刀撑的间距为6000mm。竹胶板防护架...
