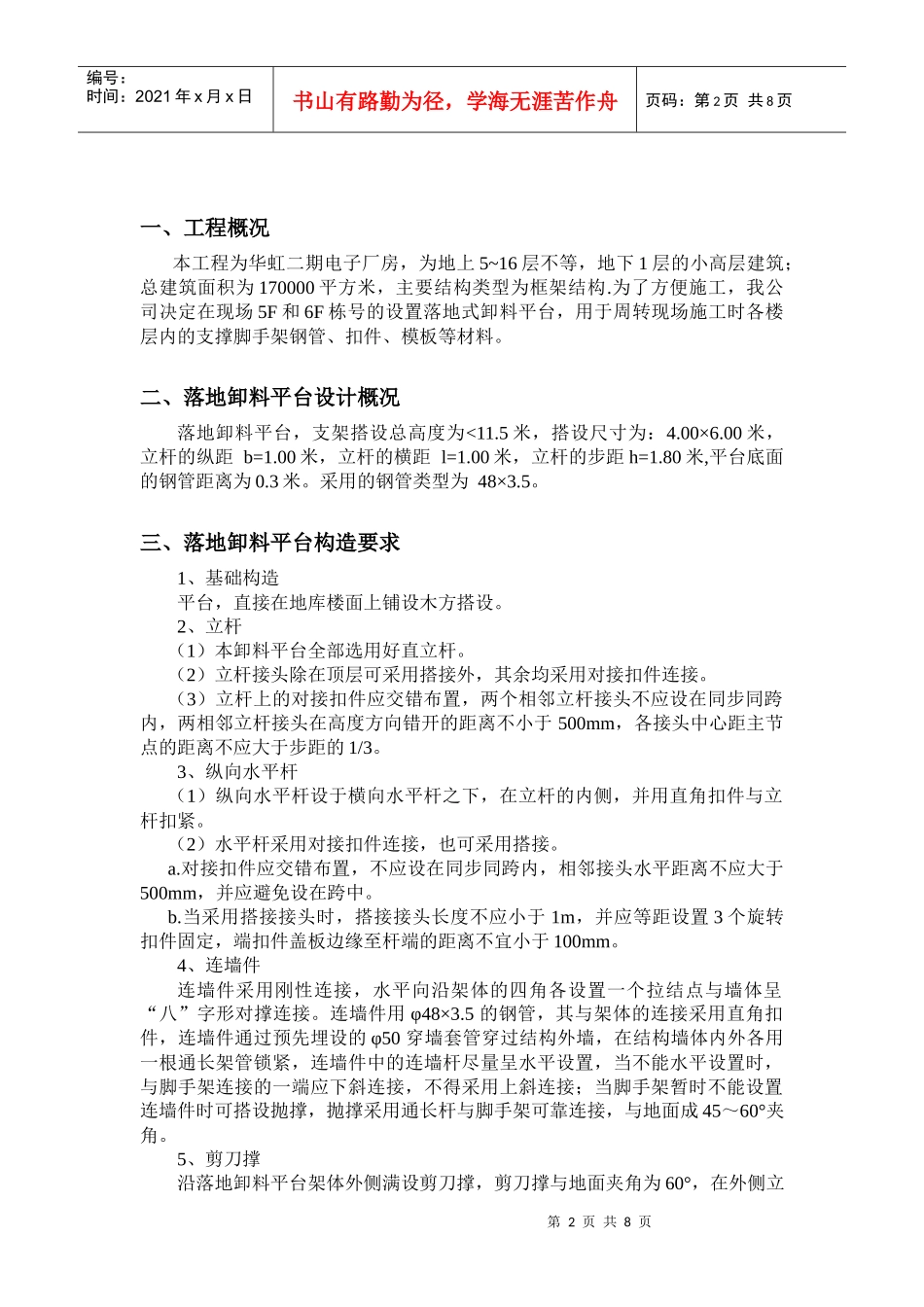

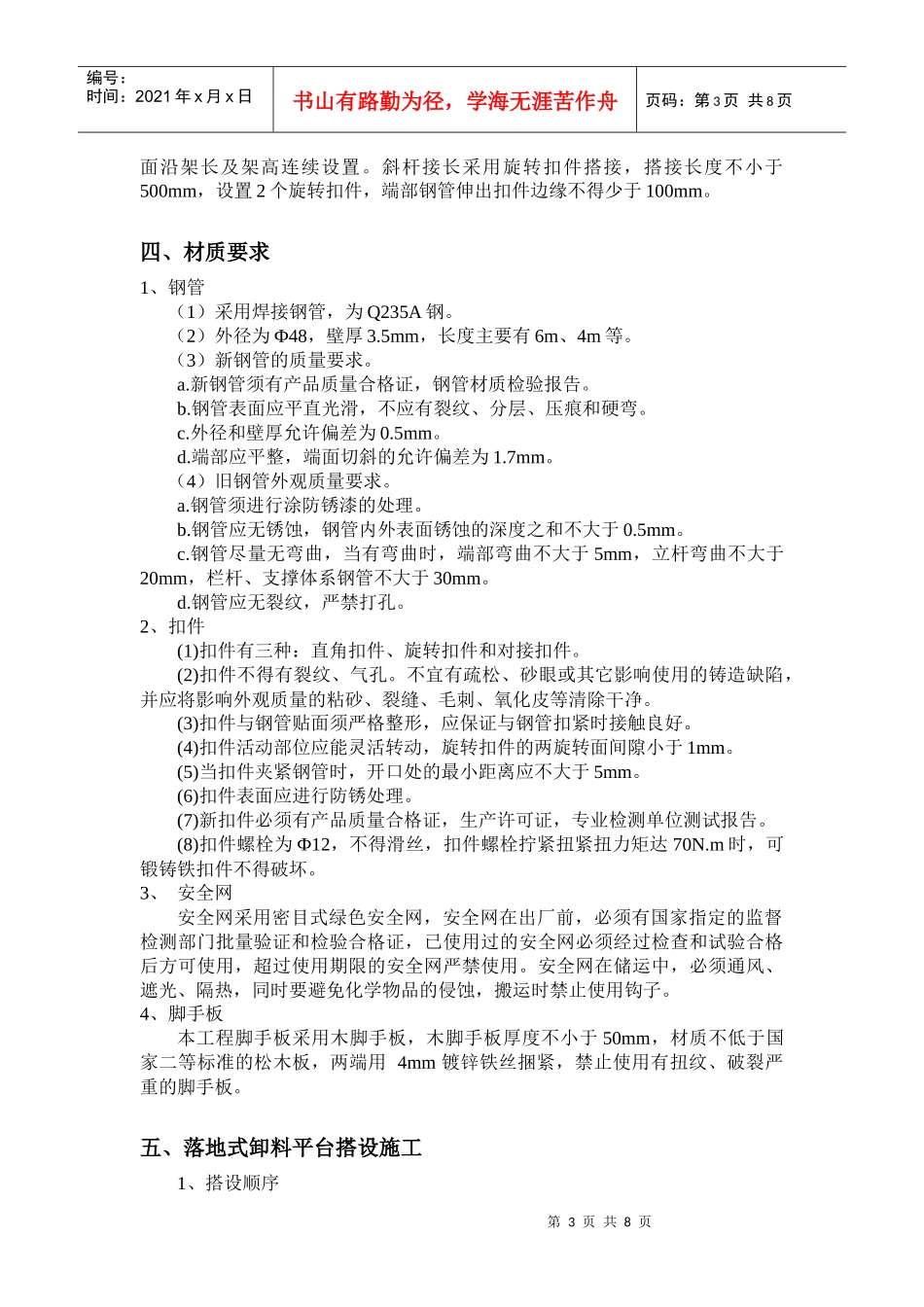

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页上海华虹二期工程项目钢管落地卸料平台的施工方案编制：审核：批准：南通四建集团华虹项目部落地式钢管扣件支撑架卸料平台施工方案第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、工程概况本工程为华虹二期电子厂房，为地上5~16层不等，地下1层的小高层建筑；总建筑面积为170000平方米，主要结构类型为框架结构.为了方便施工，我公司决定在现场5F和6F栋号的设置落地式卸料平台，用于周转现场施工时各楼层内的支撑脚手架钢管、扣件、模板等材料。二、落地卸料平台设计概况落地卸料平台，支架搭设总高度为<11.5米，搭设尺寸为：4.00×6.00米，立杆的纵距b=1.00米，立杆的横距l=1.00米，立杆的步距h=1.80米,平台底面的钢管距离为0.3米。采用的钢管类型为48×3.5。三、落地卸料平台构造要求1、基础构造平台，直接在地库楼面上铺设木方搭设。2、立杆（1）本卸料平台全部选用好直立杆。（2）立杆接头除在顶层可采用搭接外，其余均采用对接扣件连接。（3）立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不应大于步距的1/3。3、纵向水平杆（1）纵向水平杆设于横向水平杆之下，在立杆的内侧，并用直角扣件与立杆扣紧。（2）水平杆采用对接扣件连接，也可采用搭接。a.对接扣件应交错布置，不应设在同步同跨内，相邻接头水平距离不应大于500mm，并应避免设在跨中。b.当采用搭接接头时，搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端扣件盖板边缘至杆端的距离不宜小于100mm。4、连墙件连墙件采用刚性连接，水平向沿架体的四角各设置一个拉结点与墙体呈“八”字形对撑连接。连墙件用φ48×3.5的钢管，其与架体的连接采用直角扣件，连墙件通过预先埋设的φ50穿墙套管穿过结构外墙，在结构墙体内外各用一根通长架管锁紧，连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接；当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成45～60°夹角。5、剪刀撑沿落地卸料平台架体外侧满设剪刀撑，剪刀撑与地面夹角为60°，在外侧立第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页面沿架长及架高连续设置。斜杆接长采用旋转扣件搭接，搭接长度不小于500mm，设置2个旋转扣件，端部钢管伸出扣件边缘不得少于100mm。四、材质要求1、钢管（1）采用焊接钢管，为Q235A钢。（2）外径为Ф48，壁厚3.5mm，长度主要有6m、4m等。（3）新钢管的质量要求。a.新钢管须有产品质量合格证，钢管材质检验报告。b.钢管表面应平直光滑，不应有裂纹、分层、压痕和硬弯。c.外径和壁厚允许偏差为0.5mm。d.端部应平整，端面切斜的允许偏差为1.7mm。（4）旧钢管外观质量要求。a.钢管须进行涂防锈漆的处理。b.钢管应无锈蚀，钢管内外表面锈蚀的深度之和不大于0.5mm。c.钢管尽量无弯曲，当有弯曲时，端部弯曲不大于5mm，立杆弯曲不大于20mm，栏杆、支撑体系钢管不大于30mm。d.钢管应无裂纹，严禁打孔。2、扣件(1)扣件有三种：直角扣件、旋转扣件和对接扣件。(2)扣件不得有裂纹、气孔。不宜有疏松、砂眼或其它影响使用的铸造缺陷，并应将影响外观质量的粘砂、裂缝、毛刺、氧化皮等清除干净。(3)扣件与钢管贴面须严格整形，应保证与钢管扣紧时接触良好。(4)扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm。(5)当扣件夹紧钢管时，开口处的最小距离应不大于5mm。(6)扣件表面应进行防锈处理。(7)新扣件必须有产品质量合格证，生产许可证，专业检测单位测试报告。(8)扣件螺栓为Ф12，不得滑丝，扣件螺栓拧紧扭紧扭力矩达70N.m时，可锻铸铁扣件不得破坏。3、安全网安全网采用密目式绿色安全网，安全网在出厂前，必须有国家指定的监督检测部门批量验证和检验合格证，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使...
