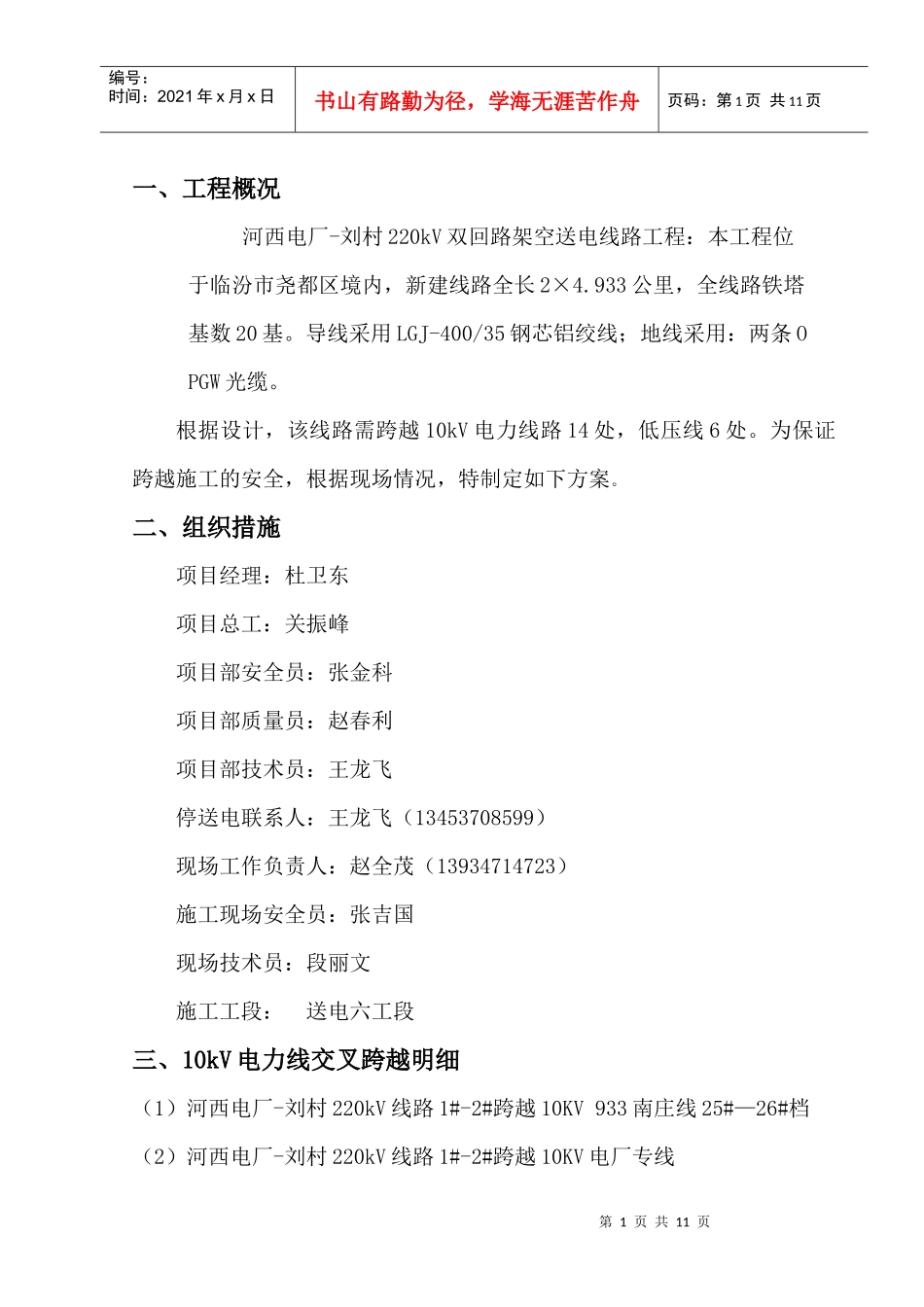

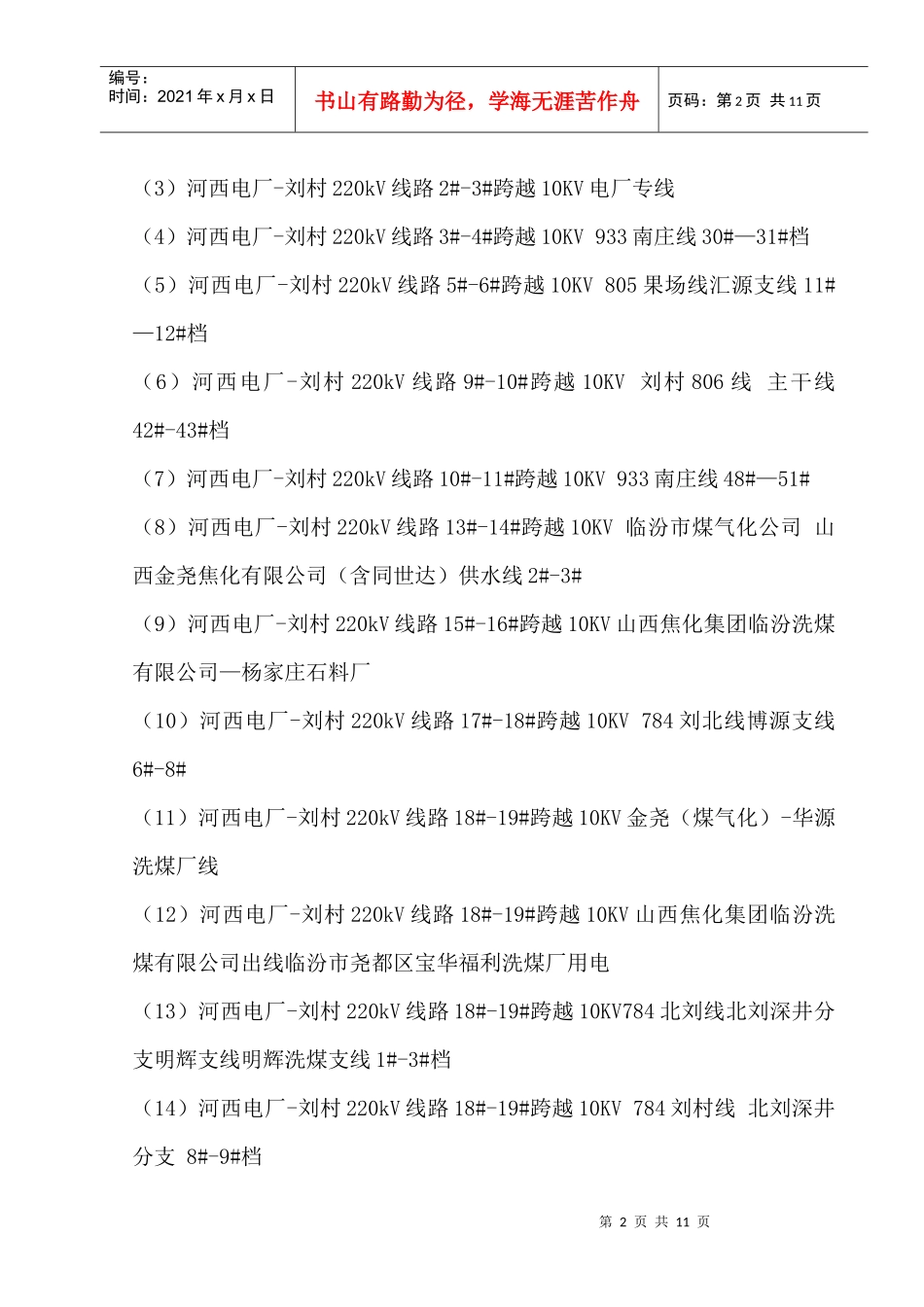

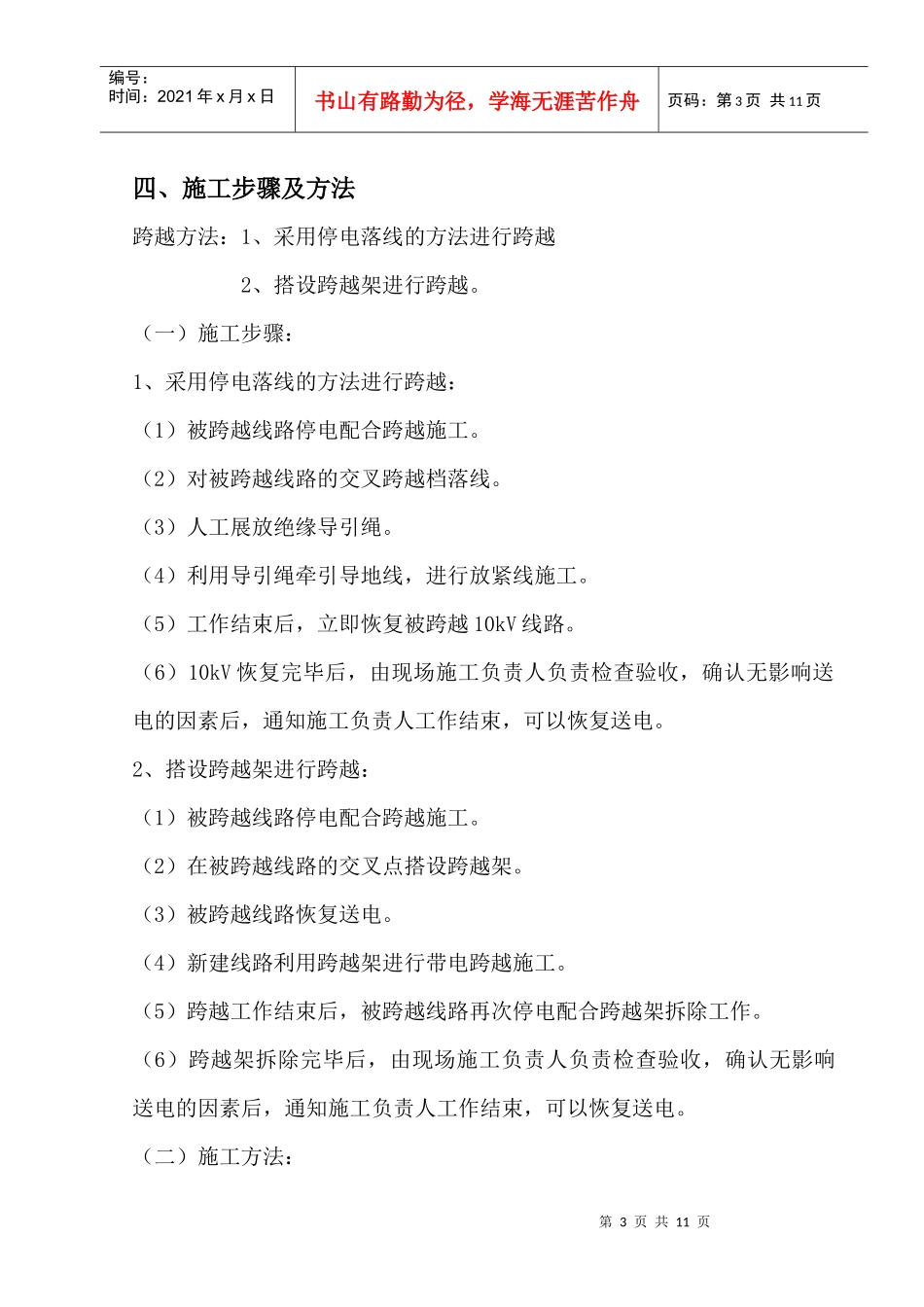

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、工程概况河西电厂-刘村220kV双回路架空送电线路工程：本工程位于临汾市尧都区境内，新建线路全长2×4.933公里，全线路铁塔基数20基。导线采用LGJ-400/35钢芯铝绞线；地线采用：两条OPGW光缆。根据设计，该线路需跨越10kV电力线路14处，低压线6处。为保证跨越施工的安全，根据现场情况，特制定如下方案。二、组织措施项目经理：杜卫东项目总工：关振峰项目部安全员：张金科项目部质量员：赵春利项目部技术员：王龙飞停送电联系人：王龙飞（13453708599）现场工作负责人：赵全茂（13934714723）施工现场安全员：张吉国现场技术员：段丽文施工工段：送电六工段三、10kV电力线交叉跨越明细（1）河西电厂-刘村220kV线路1#-2#跨越10KV933南庄线25#—26#档（2）河西电厂-刘村220kV线路1#-2#跨越10KV电厂专线第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页（3）河西电厂-刘村220kV线路2#-3#跨越10KV电厂专线（4）河西电厂-刘村220kV线路3#-4#跨越10KV933南庄线30#—31#档（5）河西电厂-刘村220kV线路5#-6#跨越10KV805果场线汇源支线11#—12#档（6）河西电厂-刘村220kV线路9#-10#跨越10KV刘村806线主干线42#-43#档（7）河西电厂-刘村220kV线路10#-11#跨越10KV933南庄线48#—51#（8）河西电厂-刘村220kV线路13#-14#跨越10KV临汾市煤气化公司山西金尧焦化有限公司（含同世达）供水线2#-3#（9）河西电厂-刘村220kV线路15#-16#跨越10KV山西焦化集团临汾洗煤有限公司—杨家庄石料厂（10）河西电厂-刘村220kV线路17#-18#跨越10KV784刘北线博源支线6#-8#（11）河西电厂-刘村220kV线路18#-19#跨越10KV金尧（煤气化）-华源洗煤厂线（12）河西电厂-刘村220kV线路18#-19#跨越10KV山西焦化集团临汾洗煤有限公司出线临汾市尧都区宝华福利洗煤厂用电（13）河西电厂-刘村220kV线路18#-19#跨越10KV784北刘线北刘深井分支明辉支线明辉洗煤支线1#-3#档（14）河西电厂-刘村220kV线路18#-19#跨越10KV784刘村线北刘深井分支8#-9#档第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页四、施工步骤及方法跨越方法：1、采用停电落线的方法进行跨越2、搭设跨越架进行跨越。（一）施工步骤：1、采用停电落线的方法进行跨越：（1）被跨越线路停电配合跨越施工。（2）对被跨越线路的交叉跨越档落线。（3）人工展放绝缘导引绳。（4）利用导引绳牵引导地线，进行放紧线施工。（5）工作结束后，立即恢复被跨越10kV线路。（6）10kV恢复完毕后，由现场施工负责人负责检查验收，确认无影响送电的因素后，通知施工负责人工作结束，可以恢复送电。2、搭设跨越架进行跨越：（1）被跨越线路停电配合跨越施工。（2）在被跨越线路的交叉点搭设跨越架。（3）被跨越线路恢复送电。（4）新建线路利用跨越架进行带电跨越施工。（5）跨越工作结束后，被跨越线路再次停电配合跨越架拆除工作。（6）跨越架拆除完毕后，由现场施工负责人负责检查验收，确认无影响送电的因素后，通知施工负责人工作结束，可以恢复送电。（二）施工方法：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1、对被跨越10kV线路采取落线跨越：（1）对被跨越10kV线路采取在跨越点绑扎塑料管保护方法跨越：即：在被跨越的10kV线路的导线上用劈开的塑料管包住导线，起到保护作用。（2）导地线架设施工采用机动绞磨牵线、紧线，首先由人工展放导引钢丝绳，然后再由导引钢丝绳牵引导、地线。（3）整个抽线过程中，钢丝绳和导、地线不得直接碰触和搭在被跨的线路上。确保被跨线路的安全。2、搭设跨越架进行跨越：跨越架的搭设：（1）根据施工线路导地线展放位置确定跨越架的具体位置。（2）在设置主杆处挖0.5m深的坑，将坑底夯实后，竖立主杆，主杆与横杆、小横杆、支杆之间采用铁丝绑扎连接，跨越宽度每6m设计一支支杆，支杆对地夹角不能大于60度，保证架体稳定。（3）拆除跨越架与搭设时顺序相反，应由上至下逐根拆除，先拆横...
