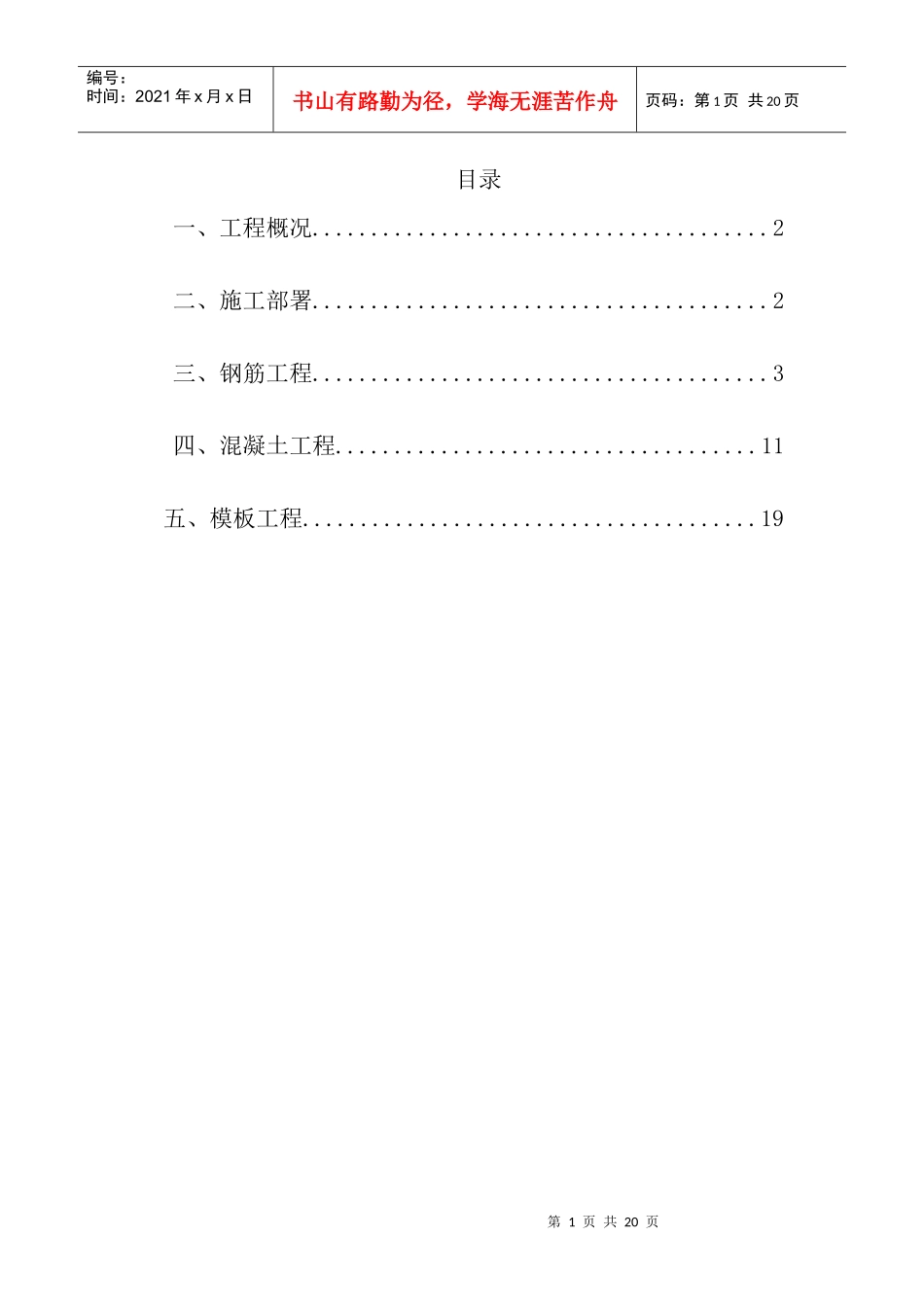

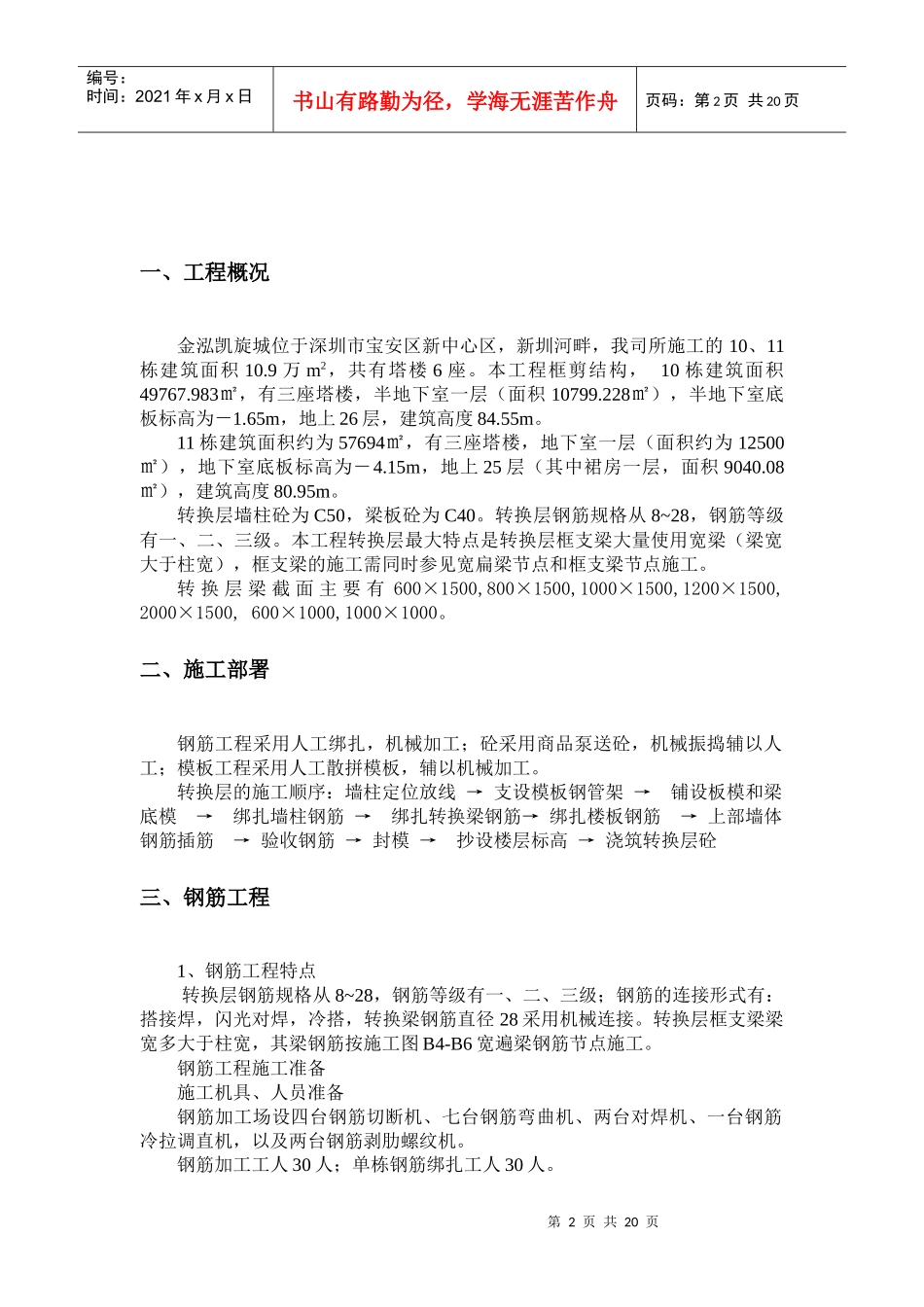

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页目录一、工程概况.......................................2二、施工部署.......................................2三、钢筋工程.......................................3四、混凝土工程....................................11五、模板工程.......................................19第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页一、工程概况金泓凯旋城位于深圳市宝安区新中心区，新圳河畔，我司所施工的10、11栋建筑面积10.9万m2，共有塔楼6座。本工程框剪结构，10栋建筑面积49767.983㎡，有三座塔楼，半地下室一层（面积10799.228㎡），半地下室底板标高为－1.65m，地上26层，建筑高度84.55m。11栋建筑面积约为57694㎡，有三座塔楼，地下室一层（面积约为12500㎡），地下室底板标高为－4.15m，地上25层（其中裙房一层，面积9040.08㎡），建筑高度80.95m。转换层墙柱砼为C50，梁板砼为C40。转换层钢筋规格从8~28，钢筋等级有一、二、三级。本工程转换层最大特点是转换层框支梁大量使用宽梁（梁宽大于柱宽），框支梁的施工需同时参见宽扁梁节点和框支梁节点施工。转换层梁截面主要有600×1500,800×1500,1000×1500,1200×1500,2000×1500,600×1000,1000×1000。二、施工部署钢筋工程采用人工绑扎，机械加工；砼采用商品泵送砼，机械振捣辅以人工；模板工程采用人工散拼模板，辅以机械加工。转换层的施工顺序：墙柱定位放线→支设模板钢管架→铺设板模和梁底模→绑扎墙柱钢筋→绑扎转换梁钢筋→绑扎楼板钢筋→上部墙体钢筋插筋→验收钢筋→封模→抄设楼层标高→浇筑转换层砼三、钢筋工程1、钢筋工程特点转换层钢筋规格从8~28，钢筋等级有一、二、三级；钢筋的连接形式有：搭接焊，闪光对焊，冷搭，转换梁钢筋直径28采用机械连接。转换层框支梁梁宽多大于柱宽，其梁钢筋按施工图B4-B6宽遍梁钢筋节点施工。钢筋工程施工准备施工机具、人员准备钢筋加工场设四台钢筋切断机、七台钢筋弯曲机、两台对焊机、一台钢筋冷拉调直机，以及两台钢筋剥肋螺纹机。钢筋加工工人30人；单栋钢筋绑扎工人30人。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页钢筋垫块制做梁板底筋垫块全部采用塑料垫块，转换层梁钢筋重量大，梁底垫块用一般的水泥垫块不能满足在要求，在梁底的垫块采用塑料实心垫块,垫块垫在箍筋下边（箍筋与主筋交叉处），规格：厚度15㎜、长80㎜、宽50㎜。800宽以上的梁底垫块放三排、间距500；600宽及以下的梁放二排、间距600。梁侧按钢筋规格，采用塑料定型垫块500间距放置。板面筋垫块采用同梁板同标号的砼预制。如下图所示。钢筋绑扎工程钢筋绑扎顺序框支柱、暗柱钢筋绑扎→墙筋绑扎→梁钢筋绑扎→板筋绑扎→上层墙柱插筋。框支梁钢筋绑扎：梁底模板支设→梁钢筋绑扎→梁底模板清理→梁钢筋验收→梁侧模板安装。A、框支柱钢筋绑扎柱钢筋绑扎前，要把柱钢筋上的水泥浆等污垢清理干净。柱钢筋绑扎工序：柱放线→调整柱筋→焊接柱纵筋→标箍筋间距→套箍筋→加顶板定位箍筋→绑扎箍筋。因转换层上层墙柱截面比下层框支柱截面尺寸小，所以下层框支柱的钢筋需按如下要求处理。框支柱部分纵筋延伸到上层剪力墙楼板顶，原则为：能通则通。箍筋绑扎：根据箍筋间距在柱纵筋上用粉笔从楼面标高起50mm开始标注出各箍筋位置，把所有箍筋套在柱筋上，在此层顶板处加一道尺寸定位箍。主筋与箍筋相交点绑扎牢固，角部钢筋绑扎到位，主筋、箍筋间距均匀。箍筋的接头应沿柱竖向交错布置，箍筋的四角绑扎要水平，拉筋绑扎位置正确。柱筋绑扎完毕后沿竖向800mm、横向500mm间距在柱角和柱中的箍筋上安放塑料环型垫块。B、暗柱及墙体钢筋钢筋绑扎时，先绑扎暗柱钢筋，暗柱绑扎完成后，在模板及架体上固定，再绑扎墙体钢筋。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页剪力墙钢筋绑扎构造要求根据设计图纸B-2所示节点施工。其顶部多余上部墙体钢筋...
