日立液晶电视遥控器规格书_中文版(080826)VIP免费

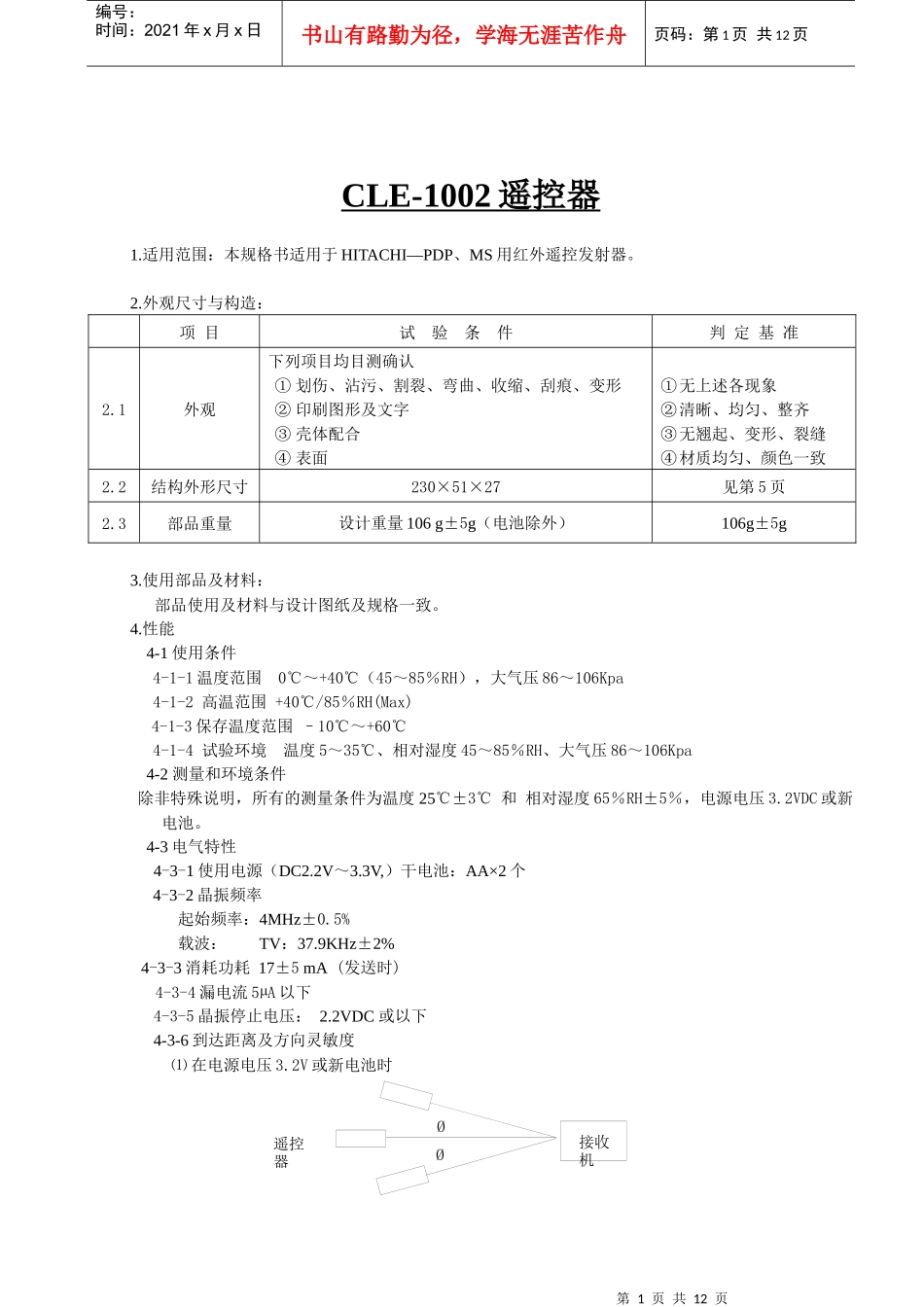

日立液晶电视遥控器规格书_中文版(080826)_第1页
1/12
日立液晶电视遥控器规格书_中文版(080826)_第2页
2/12
日立液晶电视遥控器规格书_中文版(080826)_第3页
3/12
第1页共12页接收机遥控器ØØ编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页CLE-1002遥控器1.适用范围:本规格书适用于HITACHI—PDP、MS用红外遥控发射器。2.外观尺寸与构造:项目试验条件判定基准2.1外观下列项目均目测确认①划伤、沾污、割裂、弯曲、收缩、刮痕、变形②印刷图形及文字③壳体配合④表面①无上述各现象②清晰、均匀、整齐③无翘起、变形、裂缝④材质均匀、颜色一致2.2结构外形尺寸230×51×27见第5页2.3部品重量设计重量106g±5g(电池除外)106g±5g3.使用部品及材料:部品使用及材料与设计图纸及规格一致。4.性能4-1使用条件4-1-1温度范围0℃~+40℃(45~85%RH),大气压86~106Kpa4-1-2高温范围+40℃/85%RH(Max)4-1-3保存温度范围–10℃~+60℃4-1-4试验环境温度5~35℃、相对湿度45~85%RH、大气压86~106Kpa4-2测量和环境条件除非特殊说明,所有的测量条件为温度25℃±3℃和相对湿度65%RH±5%,电源电压3.2VDC或新电池。4-3电气特性4-3-1使用电源(DC2.2V~3.3V,)干电池:AA×2个4-3-2晶振频率起始频率:4MHz±0.5%载波:TV:37.9KHz±2%4-3-3消耗功耗17±5mA(发送时)4-3-4漏电流5µA以下4-3-5晶振停止电压:2.2VDC或以下4-3-6到达距离及方向灵敏度⑴在电源电压3.2V或新电池时第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页a)正面到达距离15.0m以上,或等效发射功率不小于50uW/cm2;(国标为不小于40uW/cm2)b)角度为15º时为12.0m以上,或等效发射功率不小于25uW/cm2;(国标为不小于20uW/cm2)下限品标准如下为不可接受:c)正面到达距离14.0m或以下,或等效发射功率不大于40uW/cm2;(国标为不大于40uW/cm2)d)角度为15º时为11.0m或以下,或等效发射功率不大于20uW/cm2;(国标为大于20uW/cm2)⑵当电压减到为2.4V时所能到达的距离为在电压在3V时的70%以上。*以上性能的测试状态为如下:自然光300Lx±100Lx荧光灯200Lx±50Lx*电池电压的测定如下:电池电压按照如下测量:4-4发射波形参数(标准值)(1)发码结构ABB108ms108ms(2)A码型的构成head1cus1cus2data1data1反码stopbit8bit8bit8bit8bit共32bitC0—C7C0’—C7’D0—D7D0—D7反码9ms0.56ms13.5ms(3)B码型的构成head2stopbit9ms0.56ms11.25ms(4)数据定义Data0Data10.56ms0.56ms1.125ms2.25ms第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页(5)载波波形8.8us17.6us5.机械性能5-1机械性能5-1-1成品外观应无重大缺陷,如需可设置一样品对照。5-1-2当遇49N(5kgf)的力按压外壳3S时间,不应发生成品受损伤等现象。5-2电池盖操作力矩5-2-1压入时最大9.8N5-2-2掀开时需9.8N5-3按键性能5-3-1按5-1-2按键操作的压力垂直按压各键,放手后各键应能保证正常自如复位;5-3-2按键操作的压力:大键(170±40g)-(190±40g)小键(160±35g)-(180±35g)5-3-3按键按压行程:1.2mm±0.2mm5-3-4当遇29.4N的力按压按键3S时间,不应发生PCB裂开等现象。5-4电池及电池盖保持性能5-4-1AA电池及电池盖可正常方便插拔;5-4-2当AA电池插入后,电池与弹簧接触良好;5-4-3在正常情况下电池及电池盖盖插拔寿命应达100次以上6.可靠性试验6-1按键试验:电源电压3.2VDC或新电池,按按键在每秒2~3次,100,000回的循环后所有功能必须正常。6-2耐热,耐寒,耐湿试验在以下环境中(无电池状态)试验后,取出在温度25℃±2℃和相对湿度65%RH±5%前提下1小时后能够满足表1要求。6-2-1高温试验:+60℃96h6-2-2低温试验:-20℃96h6-2-3高温高湿试验:+40℃90%~95%RH96h6-2-4试验可靠判定表表16-3温度循环试验在如下环境中(无电池状态)循环至少10次,取出2小时后能够满足表1要求达到距离10m以上偏转距离(15°)8m以上原始晶振初始值的±2%外观无变形,变色第4页共12页第3页共12页1个循环1h0.5h1h-20℃0.5h+60℃0℃振动方向振动时间4小时2小时2小时前后左右上下探头遥控器铝板绝缘板编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页6-4振动试验在如下环境中(无电池状态...
