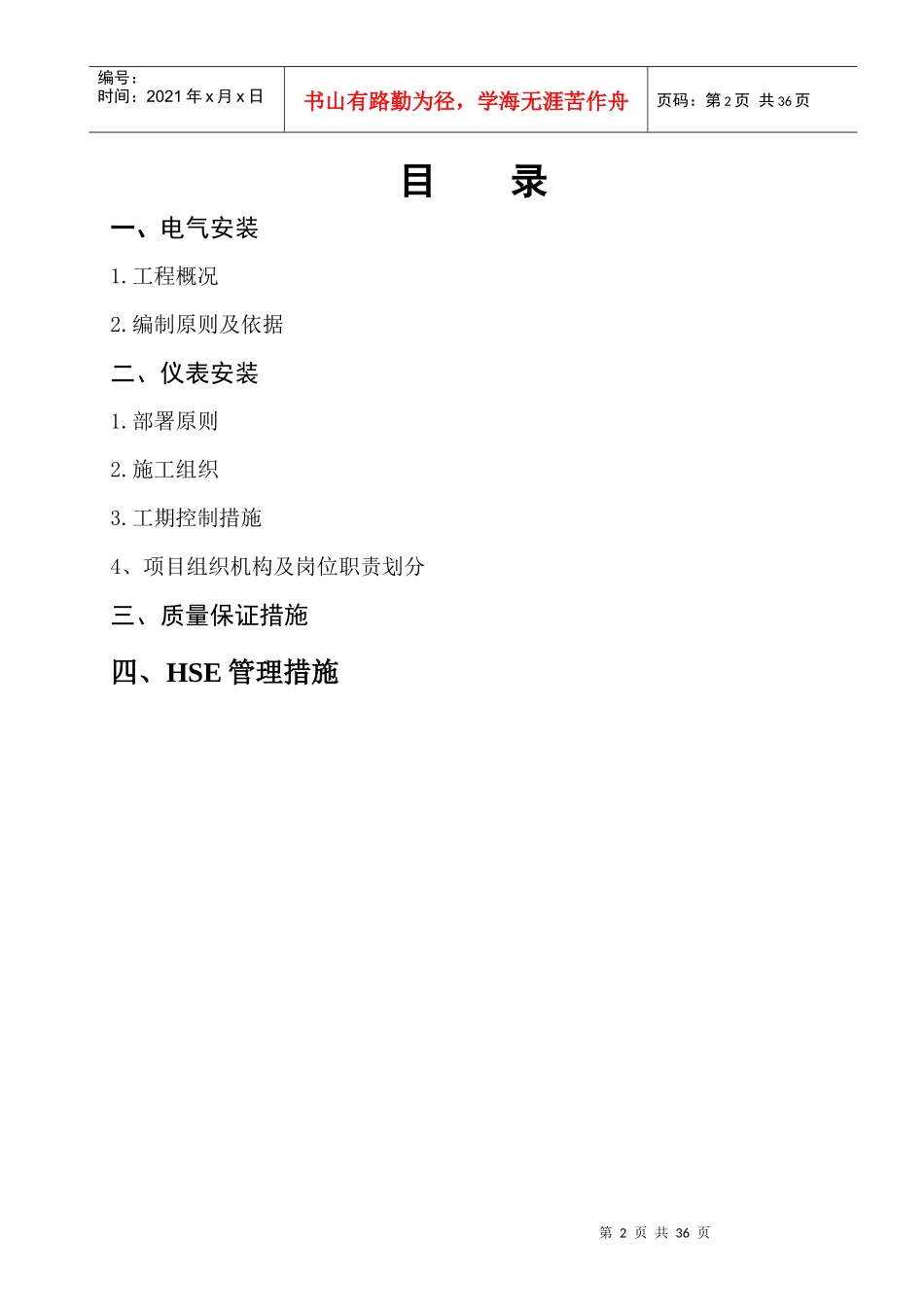

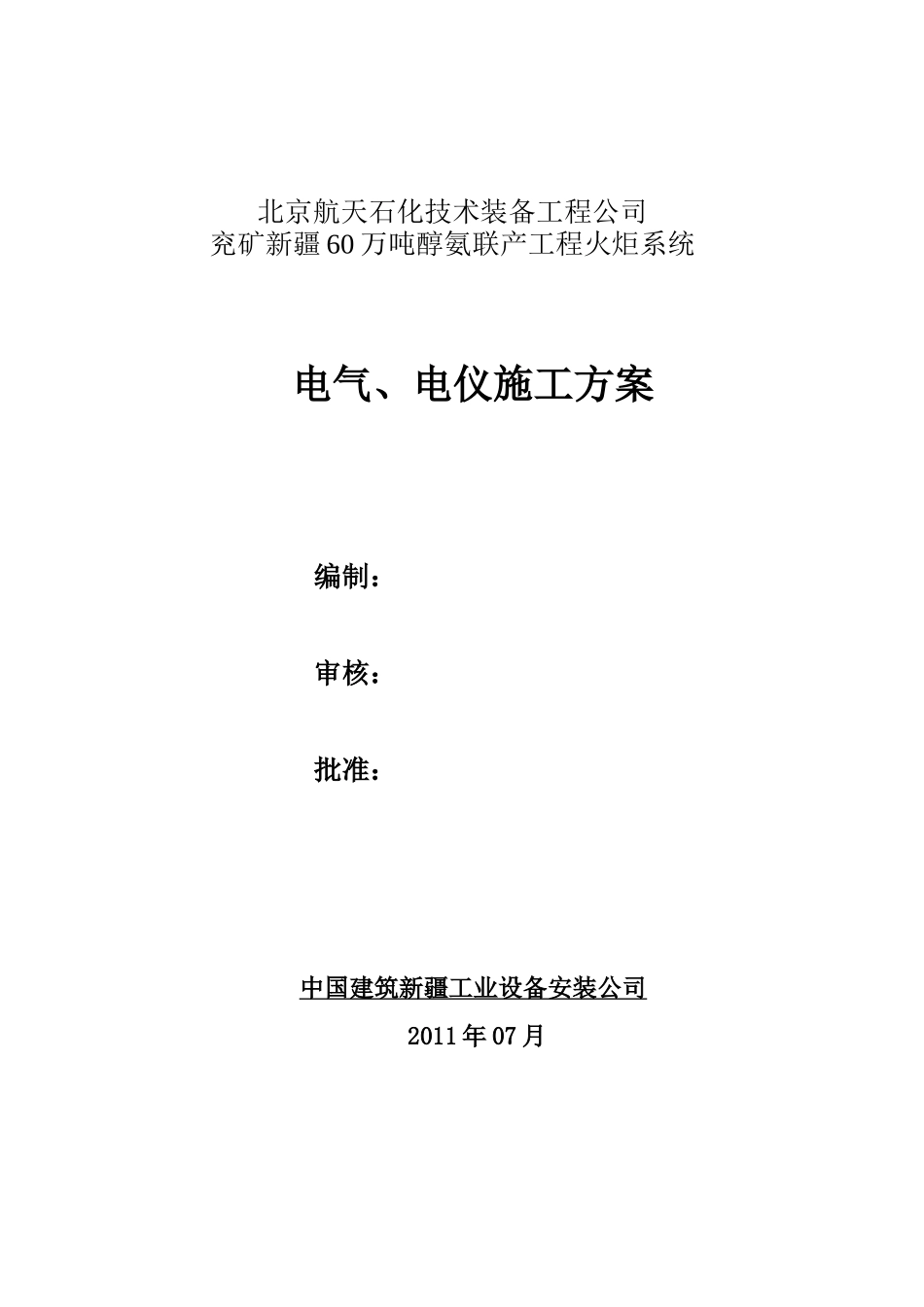

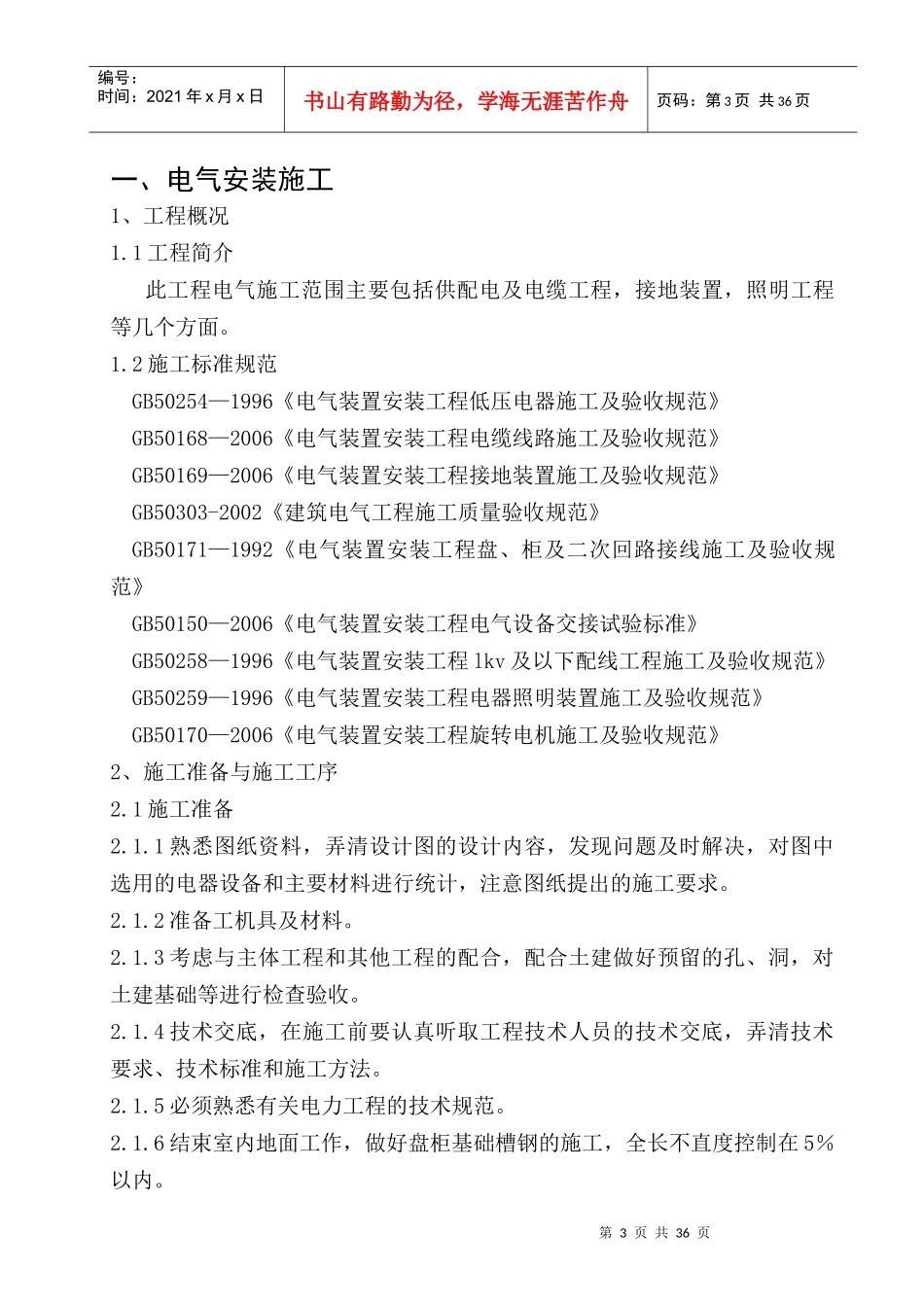

北京航天石化技术装备工程公司兖矿新疆60万吨醇氨联产工程火炬系统电气、电仪施工方案编制：审核：批准：中国建筑新疆工业设备安装公司2011年07月第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页目录一、电气安装1.工程概况2.编制原则及依据二、仪表安装1.部署原则2.施工组织3.工期控制措施4、项目组织机构及岗位职责划分三、质量保证措施四、HSE管理措施第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页一、电气安装施工1、工程概况1.1工程简介此工程电气施工范围主要包括供配电及电缆工程，接地装置，照明工程等几个方面。1.2施工标准规范GB50254—1996《电气装置安装工程低压电器施工及验收规范》GB50168—2006《电气装置安装工程电缆线路施工及验收规范》GB50169—2006《电气装置安装工程接地装置施工及验收规范》GB50303-2002《建筑电气工程施工质量验收规范》GB50171—1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50258—1996《电气装置安装工程lkv及以下配线工程施工及验收规范》GB50259—1996《电气装置安装工程电器照明装置施工及验收规范》GB50170—2006《电气装置安装工程旋转电机施工及验收规范》2、施工准备与施工工序2.1施工准备2.1.1熟悉图纸资料，弄清设计图的设计内容，发现问题及时解决，对图中选用的电器设备和主要材料进行统计，注意图纸提出的施工要求。2.1.2准备工机具及材料。2.1.3考虑与主体工程和其他工程的配合，配合土建做好预留的孔、洞，对土建基础等进行检查验收。2.1.4技术交底，在施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。2.1.5必须熟悉有关电力工程的技术规范。2.1.6结束室内地面工作，做好盘柜基础槽钢的施工，全长不直度控制在5％以内。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页2.1.7预埋件及预留孔位置应符合设计要求，预埋件应牢固。3.施工方法3.1盘柜安装3.1.1盘柜到达现场后，检查型号、规格、应符合设计要求，盘柜应无损伤及变形，油漆完整，附件、备件及技术文件齐全。3.1.2认真核对盘柜基础的预埋铁件，与土建专业联合检查并办理工序交接手续，按设计要求制作盘柜的型钢基础采用水准仪对型钢基础的水平度进行找正，基础型钢要可靠接地，每列盘基础至少有两点与变电所内接地干线可靠连接。安装后基础槽钢的允许偏差为：不直度：每米
