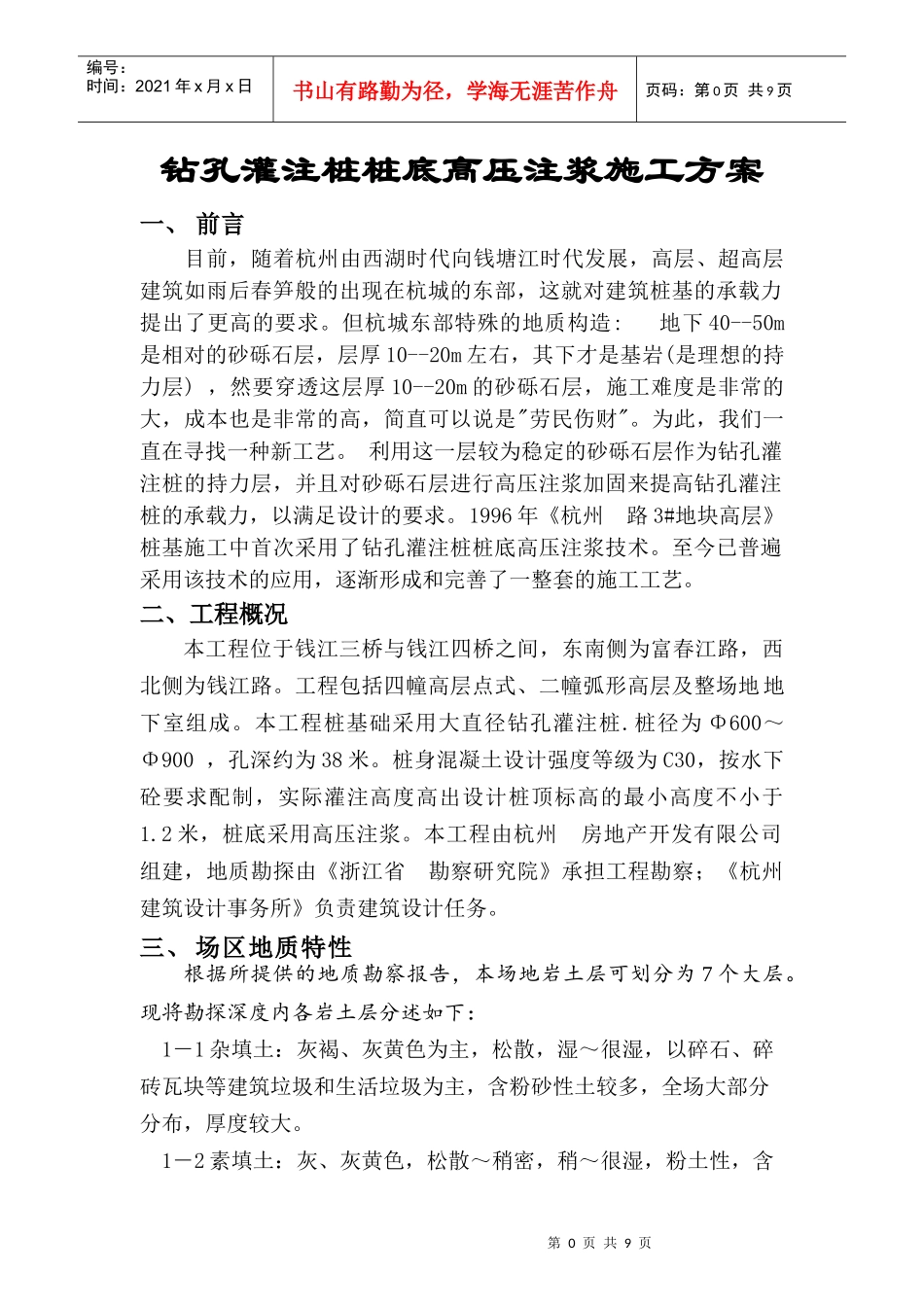

第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共9页钻孔灌注桩桩底高压注浆施工方案一、前言目前，随着杭州由西湖时代向钱塘江时代发展，高层、超高层建筑如雨后春笋般的出现在杭城的东部，这就对建筑桩基的承载力提出了更高的要求。但杭城东部特殊的地质构造:地下40--50m是相对的砂砾石层，层厚10--20m左右，其下才是基岩(是理想的持力层)，然要穿透这层厚10--20m的砂砾石层，施工难度是非常的大，成本也是非常的高，简直可以说是"劳民伤财"。为此，我们一直在寻找一种新工艺。利用这一层较为稳定的砂砾石层作为钻孔灌注桩的持力层，并且对砂砾石层进行高压注浆加固来提高钻孔灌注桩的承载力，以满足设计的要求。1996年《杭州路3#地块高层》桩基施工中首次采用了钻孔灌注桩桩底高压注浆技术。至今已普遍采用该技术的应用，逐渐形成和完善了一整套的施工工艺。二、工程概况本工程位于钱江三桥与钱江四桥之间，东南侧为富春江路，西北侧为钱江路。工程包括四幢高层点式、二幢弧形高层及整场地地下室组成。本工程桩基础采用大直径钻孔灌注桩.桩径为Φ600～Φ900，孔深约为38米。桩身混凝土设计强度等级为C30，按水下砼要求配制，实际灌注高度高出设计桩顶标高的最小高度不小于1.2米，桩底采用高压注浆。本工程由杭州房地产开发有限公司组建，地质勘探由《浙江省勘察研究院》承担工程勘察；《杭州建筑设计事务所》负责建筑设计任务。三、场区地质特性根据所提供的地质勘察报告，本场地岩土层可划分为7个大层。现将勘探深度内各岩土层分述如下：1－1杂填土：灰褐、灰黄色为主，松散，湿～很湿，以碎石、碎砖瓦块等建筑垃圾和生活垃圾为主，含粉砂性土较多，全场大部分分布，厚度较大。1－2素填土：灰、灰黄色，松散～稍密，稍～很湿，粉土性，含第1页共9页第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页云母、少量有机质和氧化铁。摇振反应中等，无光泽反应，干强度低、韧性低。分布于北侧一角。2－1粉土：灰褐、灰色，稍密，湿～很湿，略具层理，含粘性土、粉砂云母、有机质、及少量贝壳碎屑和腐植物，局部夹淤泥质土。摇振反应迅速，干强度低、韧性低，全场稳定分布。2－2粉砂：灰、浅灰、青灰色，中密，湿，略具层理，含云母、贝壳碎屑、有机质、腐植物和局部含较多的中砂、粉土和粘性土，呈中砂或粉土状，局部夹1～3cm的中砂、粉土、粘性土薄层。摇振反应迅速，无光泽反应，干强度低、韧性低，全场分布较稳定。2－3粘质粉土：灰、褐灰色，软～流塑，接近淤泥质土，具薄层理，含云母、有机质、少量贝壳及腐植物，夹1～3cm薄层粉砂及中细砂。稍具摇振反应，稍有光滑，干强度中等、韧性低，全场局部分布。2～4a淤泥质粉质粘土：灰色，流塑，薄层理，夹1～4cm粉土薄层，含云母、有机质、少量贝壳及腐植物。无摇振反应，稍有光滑，干强度中等、韧性低，呈局部透镜体状分布。2-4b中细砂：灰褐、灰色，中密，湿，略具层理，含云母、有机质、少量粘性土和腐植物，摇振反应迅速，无光泽反应，干强度低、韧性低，呈局部透镜体状分布。2－4粉土：灰色，稍密，很湿，具薄层理，含云母、有机质、少量贝壳碎屑，夹薄层粘性土和粉砂。摇振反应迅速，少量无光泽反应，干强度低、韧性低，全场分布。3淤泥质粉质粘土：灰色，流塑，具层理，局部夹粉土较多，含粉砂、粉土夹层，层厚1～40cm，云母、有机质、及腐植物。偶有摇振反应，稍有光滑，干强度中等、韧性低。3a粉土：灰色，稍密，很湿，薄层状，夹薄层粘性土，含有机质、云母，摇振反应迅速，无光泽反应，干强度低、韧性低，局部分布。4－1粉质粘土：灰色、灰绿、灰褐、灰黄、黄褐色，可塑～硬可第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页塑，局部软塑，含中粉砂、云母、氧化铁锰质，随深度的加深，砂的含量增加，层顶多呈粘土，底层接近砂土。无摇振反应，光滑～稍有光滑，干强度高、韧性高，全场稳定分布。4－2粘性土混砂：灰黄、黄褐色，软塑，松散～中密状，含氧化铁锰质，上部粘性较重，呈粉质粘土，下部含砂较多...
