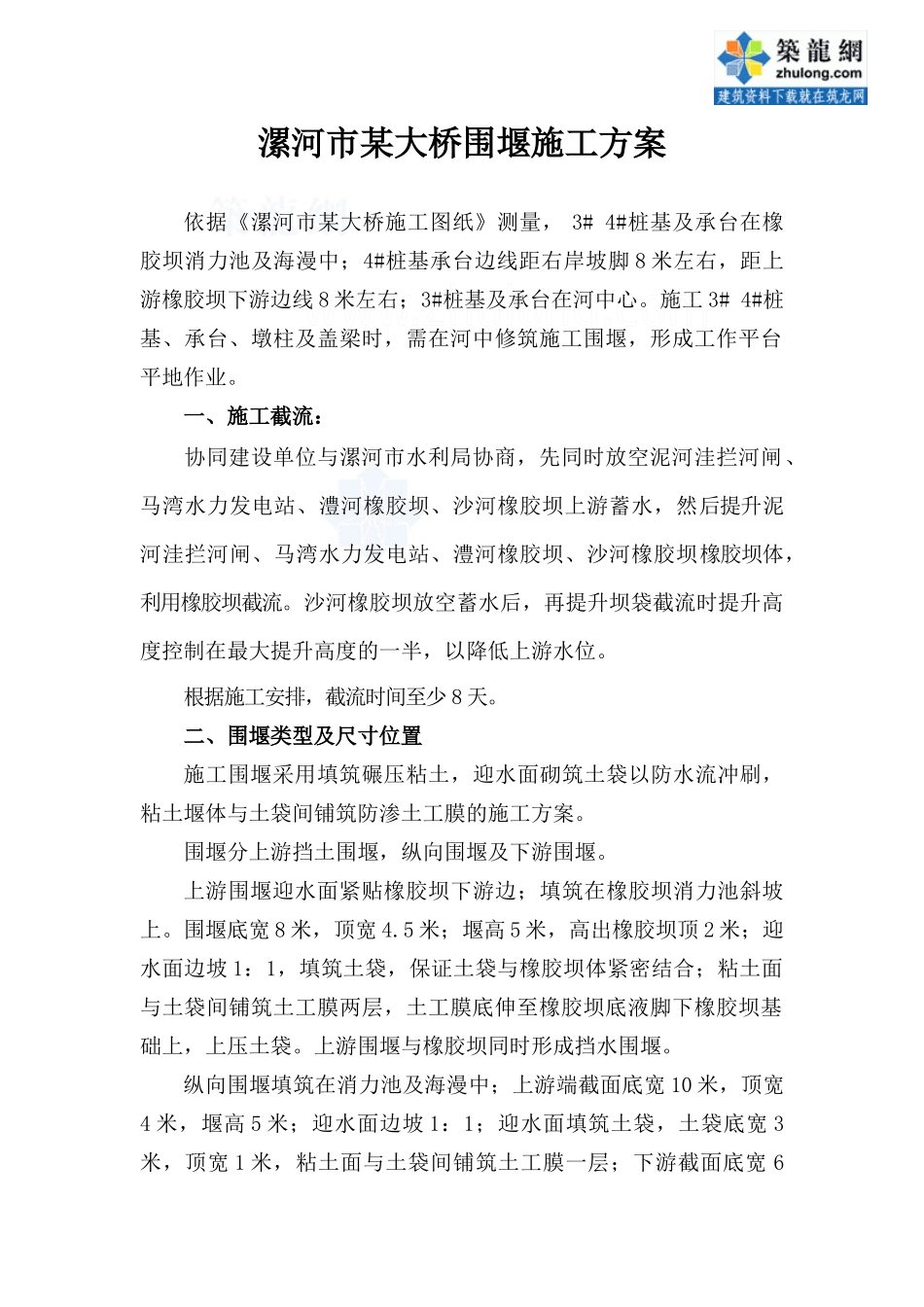

漯河市某大桥围堰施工方案依据《漯河市某大桥施工图纸》测量，3#4#桩基及承台在橡胶坝消力池及海漫中；4#桩基承台边线距右岸坡脚8米左右，距上游橡胶坝下游边线8米左右；3#桩基及承台在河中心。施工3#4#桩基、承台、墩柱及盖梁时，需在河中修筑施工围堰，形成工作平台平地作业。一、施工截流：协同建设单位与漯河市水利局协商，先同时放空泥河洼拦河闸、马湾水力发电站、澧河橡胶坝、沙河橡胶坝上游蓄水，然后提升泥河洼拦河闸、马湾水力发电站、澧河橡胶坝、沙河橡胶坝橡胶坝体，利用橡胶坝截流。沙河橡胶坝放空蓄水后，再提升坝袋截流时提升高度控制在最大提升高度的一半，以降低上游水位。根据施工安排，截流时间至少8天。二、围堰类型及尺寸位置施工围堰采用填筑碾压粘土，迎水面砌筑土袋以防水流冲刷，粘土堰体与土袋间铺筑防渗土工膜的施工方案。围堰分上游挡土围堰，纵向围堰及下游围堰。上游围堰迎水面紧贴橡胶坝下游边；填筑在橡胶坝消力池斜坡上。围堰底宽8米，顶宽4.5米；堰高5米，高出橡胶坝顶2米；迎水面边坡1：1，填筑土袋，保证土袋与橡胶坝体紧密结合；粘土面与土袋间铺筑土工膜两层，土工膜底伸至橡胶坝底液脚下橡胶坝基础上，上压土袋。上游围堰与橡胶坝同时形成挡水围堰。纵向围堰填筑在消力池及海漫中；上游端截面底宽10米，顶宽4米，堰高5米；迎水面边坡1：1；迎水面填筑土袋，土袋底宽3米，顶宽1米，粘土面与土袋间铺筑土工膜一层；下游截面底宽6第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页米，顶宽3米;堰高2米，迎水面边坡1：1，填筑土袋；土袋底宽1米，顶宽1米；粘土面与土袋间铺筑土工膜一层。上游围堰与纵向围堰接头处至纵向围堰8米范围内圆弧段迎水面，土袋砌筑截面适当加宽，外面用土工膜围护，以防水速过大冲走土袋。下游围堰底宽8米，顶宽5米，迎水面填筑土袋，土袋砌筑高度1.5米，下游围堰堰顶作泥结石路面，兼作施工道路。三、施工工艺及技术参数采用1m3挖掘机取土区挖装土方，5T自卸车运土至施工现场，装载机现场铲运土方，推土机整平,16T振动碾碾压（局部电夯或人夯实），人工填筑沙土袋及铺筑土工膜。施工时，上下游及纵向围堰分层等高填筑碾压，填筑碾压粘土堰体的同时，铺筑土工膜及土袋。粘土堰体每层铺筑厚度30㎝，振动碾碾压3遍，压实度达到92%以上，土袋内为砂性土，堰体填筑为粘性土，土工膜用一布一膜型。四、施工顺序及施工方法1.施工顺序施工准备（路电和物资机械人员等资源准备）→橡胶坝放空蓄水后截流→抽排消力池内积水→测量放线→清理消力池内淤泥及围堰基础内污物→分层填筑碾压堰体（局部碾压机械达不到的地方采用电夯或人工夯实）→清理整平围堰坡面→铺设防渗土工膜→分层填筑迎水面土袋→整平堰顶。2.施工方法①施工准备修筑取土区道路及下河便道；下河便道沿右岸河道内坡填土修第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页筑，推土机整平后，振动碾碾压，上铺泥结石路面，作为以后的施工便道，保证路宽5米，坡度控制在1：10以上。电源与橡胶坝管理处联系，在右岸泵房处接线，以供夜间施工照明及抽排水施工。施工机械及设备、物资、人员等资源提前准备充足。②截流协同建设单位与漯河市水利局协商，先同时放空泥河洼拦河闸、马湾水力发电站、澧河橡胶坝、沙河橡胶坝上游蓄水，然后提升泥河洼拦河闸、马湾水力发电站、澧河橡胶坝、沙河橡胶坝橡胶坝体，利用橡胶坝截流。根据施工安排，截流时间至少8天。③抽排消力池内积水准备用多台流量为60m3/小时以上污水泵抽排消力池内积水至下游河道内，4小时内抽排完毕。④测量放线消力池内淤泥清理完成后，测量放线；用白灰标示出围堰基础边线，上游围堰下游边线在3#4#承台边线外1m处；纵向围堰内边线在3#承台边线外2.5m处；下游围堰内边线在3#、4#承台边线外2.5m处。⑤清理消力池内淤泥及围堰基础内污物，用装载机铲运淤泥至下游后，人工清理围堰范围内砼上污物；清除完成经验收合格后，涂刷3㎝厚粘土浆，拆除纵向围堰以及下游围堰基础范围内浆砌石海漫。⑥分层填筑碾压堰体挖掘机挖装土...
