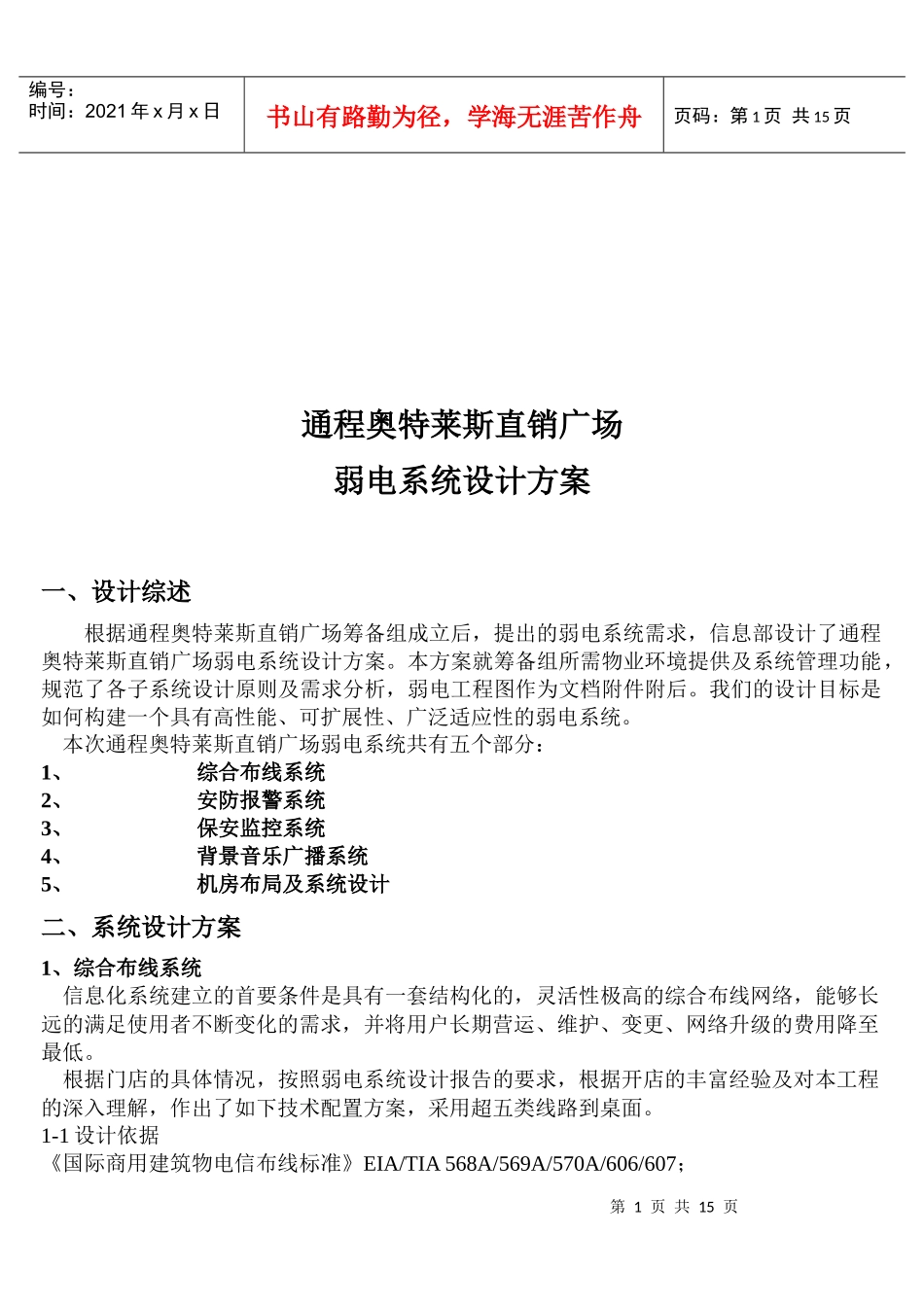

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页通程奥特莱斯直销广场弱电系统设计方案一、设计综述根据通程奥特莱斯直销广场筹备组成立后，提出的弱电系统需求，信息部设计了通程奥特莱斯直销广场弱电系统设计方案。本方案就筹备组所需物业环境提供及系统管理功能，规范了各子系统设计原则及需求分析，弱电工程图作为文档附件附后。我们的设计目标是如何构建一个具有高性能、可扩展性、广泛适应性的弱电系统。本次通程奥特莱斯直销广场弱电系统共有五个部分：1、综合布线系统2、安防报警系统3、保安监控系统4、背景音乐广播系统5、机房布局及系统设计二、系统设计方案1、综合布线系统信息化系统建立的首要条件是具有一套结构化的，灵活性极高的综合布线网络，能够长远的满足使用者不断变化的需求，并将用户长期营运、维护、变更、网络升级的费用降至最低。根据门店的具体情况，按照弱电系统设计报告的要求，根据开店的丰富经验及对本工程的深入理解，作出了如下技术配置方案，采用超五类线路到桌面。1-1设计依据《国际商用建筑物电信布线标准》EIA/TIA568A/569A/570A/606/607；第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页《建筑及建筑群综合布线系统工程设计规范》（CECS72:97）；《建筑与建筑群综合布线系统工程施工及验收规范》（CECS89:97）；《民用建筑电气设计标准》JGJ/TI16-92；《工业企业通讯设计规范》GBJ42-81；《门店弱电系统需求》《30MHz－1GHz声音和电视信号的电缆分配系统》GB6510-86《工业企业通信设计规范》GBJ42-81《工业企业通信接地设计规范》GBJ79-85《建筑防雷设计规范》GBJ57-831-2方案设计根据设计要求，本方案中，垂直、水平和工作区子系统采用超五类双绞线。所选TCL线缆具有极高的抗扰性，具备很高的备用冗余，使系统具有极高的可靠性及灵活性。弱电间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作(如增减用户、用户地址改变等)都不影响整个系统的运行，增减用户只需做必要的跳线即可，使系统具有极强的灵活性，为系统线路故障检修提供极大方便。整个布线系统由工作区子系统，水平干线子系统、主机房子系统构成。1-3各子系统配置1-3-1工作区子系统工作区子系统由各个办公区域构成，语音、数据信息点全部为超五类配置，可支持100M的数据通讯。用户端采用TCL的超五类信息插座，符合EIA/TIA-568标准，接口形式全部为RJ45。话音设备采用话机自备带RJ11接头的用户线即可。工作区系统共需45个超五类模块。根据本工程应用的情况，可预留少量主干配线架，以便以后增容。所有信息和其旁边源插座都安装在墙上或柱子上，两者相距300MM以上，采用明装式，信息插座安装在86盒内，信息插座的安装需在装饰后完成，避免损坏及污染。1-3-2水平干线子系统水平干线子系统由各个工作区之间的电缆构成。高速数据系统传输都采用超五类8芯双绞线。这些电缆可在楼宇布线内，以高速把信息传送到更远的距离，并且它们可以同时支持数字及语音信号。所有线缆经过本层顶部的PVC重型阻燃管,并通过桥架和墙体内预埋的管线,到达信息插座的暗盒内。水平线缆计算公式：水平线平均距离=(最远点距离+最近点距离)/2x1.1+6(米)线缆箱数=总点数/(305米/水平线平均距离)水平干线子系统传输线缆由同一线槽引向用户区，详细做法见施工图。1-3-3设备间子系统主设备间（主配线间）的设计：主设备间位于一楼卖场内，主设备间向各管理间星形配出超五类8芯双绞线。主设备间及主配线间有较高的环境要求及安全防范和防火要求。要第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页有良好的通风及空调系统（温度应保持在10℃～27℃，相对湿度保持60%～80％），应防尘防潮，采用防静电地板，要有UPS电源，要有可靠的接地（接地电阻<1欧姆），要有隔断措施。设备间内可放置计算机网络主机、网络设备、主配线架、其它通信设备。所有语音水平线都采用110型配线架管理，并留有端接空间。外部主干线光缆通过110型配线架可端接于主机柜内，通过跳线可灵...
