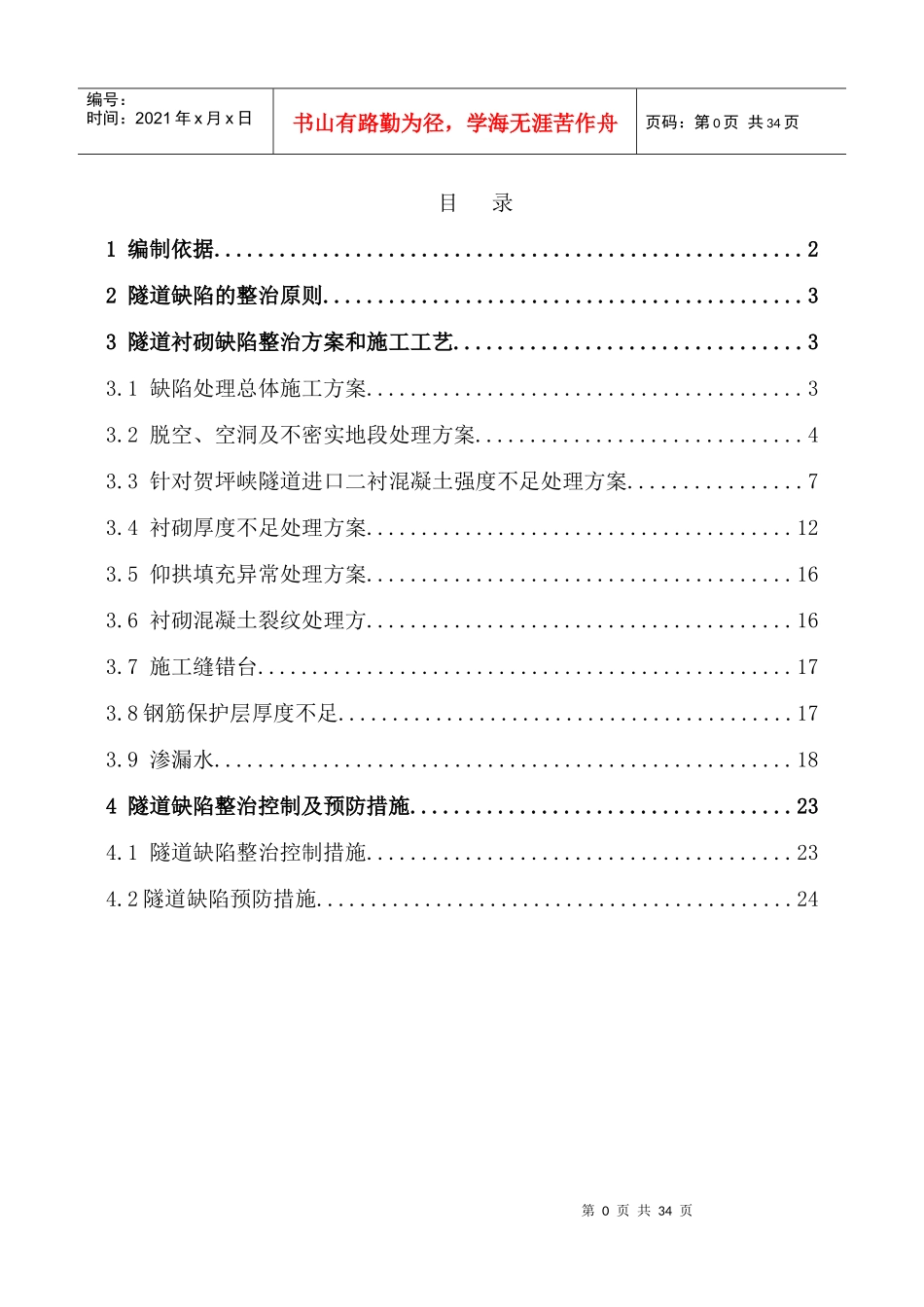

第0页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共34页目录1编制依据......................................................22隧道缺陷的整治原则............................................33隧道衬砌缺陷整治方案和施工工艺................................33.1缺陷处理总体施工方案........................................33.2脱空、空洞及不密实地段处理方案..............................43.3针对贺坪峡隧道进口二衬混凝土强度不足处理方案................73.4衬砌厚度不足处理方案.......................................123.5仰拱填充异常处理方案.......................................163.6衬砌混凝土裂纹处理方.......................................163.7施工缝错台.................................................173.8钢筋保护层厚度不足..........................................173.9渗漏水.....................................................184隧道缺陷整治控制及预防措施...................................234.1隧道缺陷整治控制措施.......................................234.2隧道缺陷预防措施............................................24第1页共34页第0页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页和邢铁路Ⅱ标隧道缺陷整治施工方案1编制依据⑴《铁路隧道工程施工技术指南》（TZ204-2008）⑵《铁路混凝土工程施工技术指南》（铁建设[2010]241号）⑶《铁路混凝土工程施工质量验收标准》（TB10424-2010）⑷《铁路隧道防排水施工技术指南》（TZ331-2009）⑸《铁路隧道工程施工质量验收标准》（TB10417-2003）⑹隧道施工图、设计文件2隧道缺陷的整治原则⑴彻底治理、不留死角，保证隧道实体质量满足设计验标要求，确保铁路后期运营安全。⑵缺陷整治要符合“确保质量、技术先进、经济合理、安全适用”的要求。⑶缺陷整治要符合环境保护的要求。⑷对于无损检测发现的缺陷部位，采用加密扫描和混凝土钻芯的方式进行验证，进一步确定缺陷范围和程度。⑸整治处理中不断改正工艺工法，验证整治效果，优化整治方案。3隧道衬砌缺陷整治方案和施工工艺3.1缺陷处理总体施工方案对脱空、空洞和不密实地段采取注浆回填密实工法；第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页对于隧道衬砌厚度不足，局部拆除返工处理，凿除衬砌厚度不够部分边界，钢筋混凝土地段按设计恢复钢筋设置，素混凝土地段四周环、纵向植入钢筋，植入钢筋长度不小于20cm；对于仰拱填充异常，先采取钻孔注浆，注浆完成后进行自检，再联系第三方复检合格后上报资料，如依然存在问题，采取爆破凿除返工处理。3.2脱空、空洞及不密实地段处理方案根据第三方地质雷达检测结果，对脱空、不密实地段采取压浆方案处理。3.2.1施工前相关准备工作对现场病害地段进行核对：在施工前，根据提供的隧道衬砌背后缺陷区域统计表现场核对施工里程，必要时进行钻设25mm孔进行脱空核对，对核实存在的病害区进行标识，做到标识清楚，编号有序，便于在有限的时间内开展整改施工，不致于盲目施工，耽误作业时间。对施工人员进行安全培训和考核，考核合格方可上岗。3.2.2脱空、空洞及不密实地段注浆回填方案3.2.2.1施工作业平台安拆采用钢管脚手架，脚手架底部设置钢轮，并配有止轮措施。顶部工作平台满铺5cm厚的木板，木板采用绑丝绑扎牢固，严禁出现探头板，顶部工作平台四侧设置高度不小于1.0m的围栏，确保作业人员的安全。施工人员必须配置安全带。3.2.2.2钻孔及安设注浆管利用搭设好的作业平台，首先对检测处脱空、空洞或不密实处采用红第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页油漆进行标识。1）钻设不得小于2个有效孔，一个在较高处，作为排浆孔和观察孔，一个在较低处，做为注浆孔。钻孔前应注意观察二衬回填泵达砼口和隧道坡度方向，一般来说脱空空洞不密实位于远离泵送口且位于上坡最高处，在此钻设...
