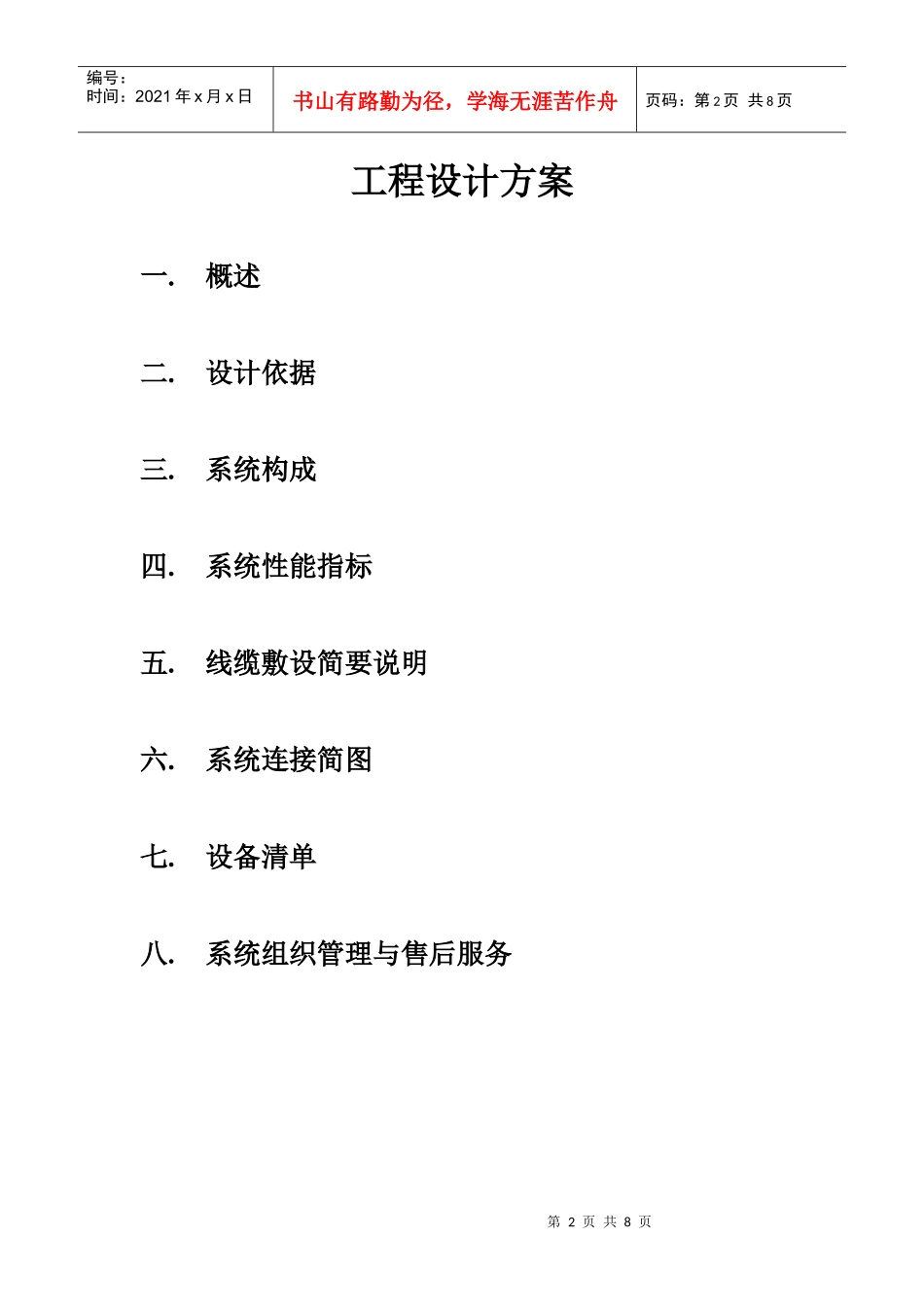

数字监控报警系统工程方案第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页工程设计方案一.概述二.设计依据三.系统构成四.系统性能指标五.线缆敷设简要说明六.系统连接简图七.设备清单八.系统组织管理与售后服务第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页一．概述电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力的极强的综合系统。它可以通过遥控摄像机及辅助设备（镜头、云台等）直接观看被监视场所的一切情况；可以把被监控场所的图像内容、声音内容同时传送到监控中心，使被监控场所的情况一目了然，且具备图像（及声音）的记录存储功能。同时，电视监控系统还可以与防盗报警系统、报警中心等其它安全技术防范体系联动运行，使防范能力更加强大。然而，传统监控系统因为其设备分散，相对可靠性低，最致命的缺点是传统监控的录像很难作到高清晰的录像，录像保存也较繁复，检索困难。尤其作为大型的购物商场的监控系统，采用传统的监控系统最致命的缺点已经暴露出来：因为采用传统方式录像帧数很低（大概1-2秒钟一帧图像），所以回放时经常出现跳帧现象很严重，想看到的录像过程无法看到。为此本方案采用目前高科技技术产品：SPDVR数字硬盘录像及远程传输系统。该系统是集数字化视频录像机、多画面分割器及远程传输于一体的性能优越的监控设备，它集成了最先进的数字化视频技术和软件工程技术，能够提供高质量的实时数字化视频录像和显示画面。SPDVR具内置多路图像复用功能，无须外接多画面分割器或切换器，可在一台高分辨率的SVGA显示器上同屏显示最多16幅画面。它具有实时显示和录像功能以及录像回放功能，而且它的录像和回放功能可以同时进行。显示和录像速度均能达到6。25帧/秒。完全能够满足商场监控的要求，而且还无须用实时硬盘录像系统所需的大容量硬盘。SPDVR数字硬盘录像监控系统与传统监控有无与伦比的优越性：高度的系统集成：集成了传统监控系统的字符发生器、画面分割器、录像机、存储磁带、监视器、控制键盘的所有功能。提供单画面、4画面、8画面、10画面、16画面自由分割提供单画面、多画面自动切换功能`提供时间记录和中文设置功能硬盘录像存储功能，自由回放、检索（显示、回放均能达到6。25帧/秒）可控制云台、镜头、高速球可连接报警探测器，实现联动报警（输出灯光、警号）独有的网络功能：借助计算机强大的网络功能，硬盘录像系统可以实现任意方式的网络传输。如PSTN、ISDN、DDN、LAN、WAN或Interrnet浏览。为此可以为用户提供提供一套低损耗的远程控制解决方案。中心控制计算机能够随时巡查任何远程站点，并能随心所欲地操作任何一台摄像机。强大的存储和备份功能：可以配备最大500G硬盘容量（可接多个硬盘）。而且支持各种数据备份设备如DVD，CD-RW，DAT等。同时，本方案全部采用彩色摄像机，与以前的监控系统采用的黑白摄像机不同，彩色摄像机色彩鲜艳，可以识别颜色是其最大优点，为此加强人为可识辨程度大大提高。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页二．设计依据1．GB50198-94民用闭路监视电视系统工程技术规范2．GA/T75-94安全防范工程程序与要求3．GA/T74-94安全防范系统通用图形符号4．GB/T16676-1996营业场所安全防范工程设计规范5．公共安全防范工程管理暂行规定6．用户对安保监控系统的总体要求三、系统构成及各部分功能监控系统主要由以下部分组成：1、视频采集系统2、云台镜头控制系统3、信号传输系统4、视频处理系统视频采集系统：视频采集系统主要由各观测点的摄像机组成，主要完成视频图像信号采集。由现有58个高性能彩色数码摄像机组成。主要实现对每个采集点的视频采集。其中20个摄像机带有云台装置，主要可实现较广泛区域的监视。云台镜头控制系统:云台镜头控制系统主要由云台和控制器组成。用于完成在监控中心遥控摄像机的观测位置的变动和观测点图像的放大、缩小处理。信号传输系统：在本系统中信号传输系统主要包括电源信号的传输、视频信号的传输和...
