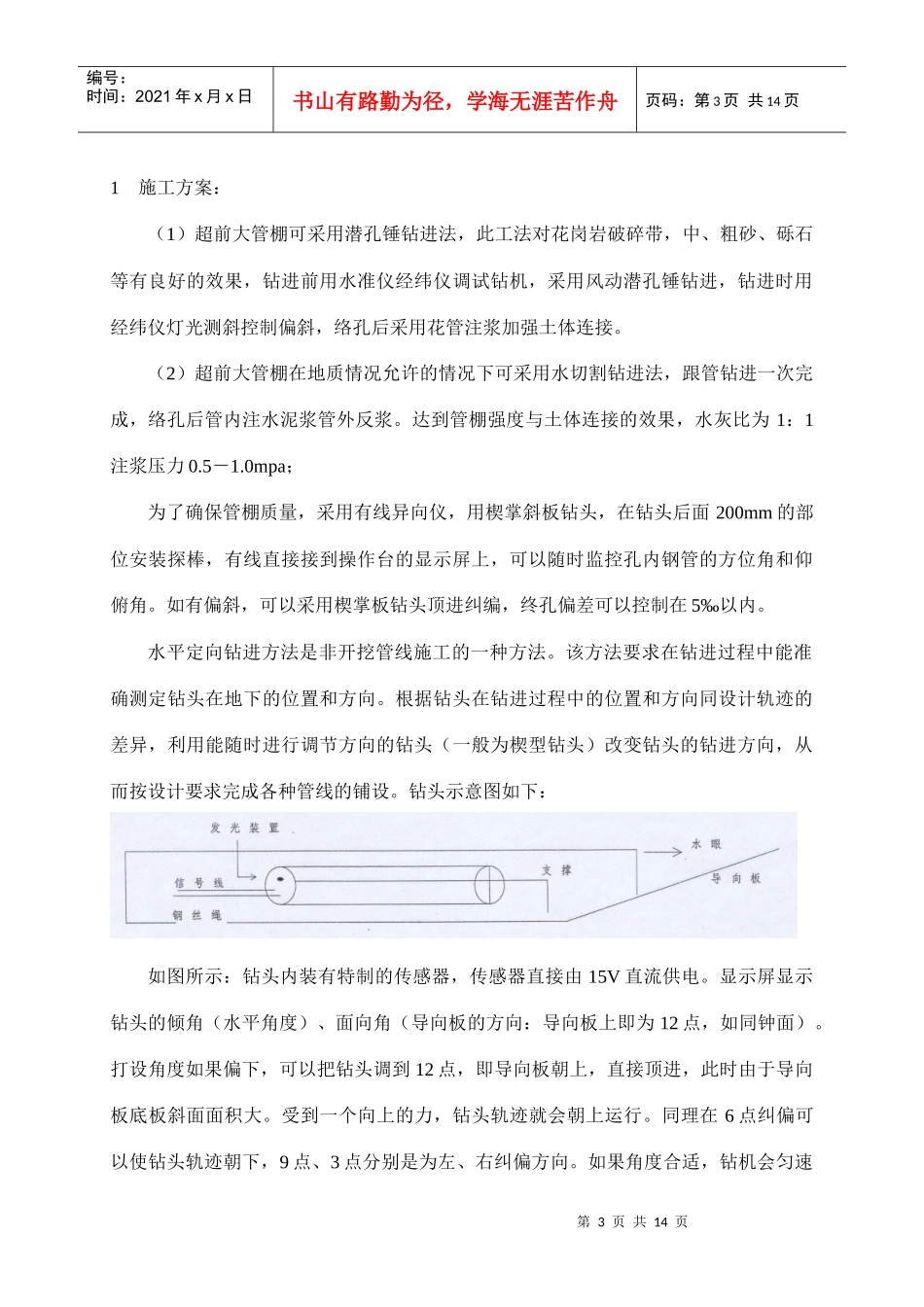

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页管棚施工方案哈尔滨路鑫非开挖管道工程有限公司2011年6月22日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录1施工组织设计方案………………………………………………………………11.1施工方案…………………………………………………………………………11.2工法原理及关键技术……………………………………………………………21.3施工工艺流程……………………………………………………………………22设备选型…………………………………………………………………………52.1设备型号及名称…………………………………………………………………52.2设备性能…………………………………………………………………………53质量保证措施……………………………………………………………………54安全保证措施……………………………………………………………………74.1安全用电措施……………………………………………………………………74.2焊接作业安全措施………………………………………………………………74.3安全生产措施……………………………………………………………………85文明施工守则……………………………………………………………………86应急处理预案……………………………………………………………………97现场施工人员配备………………………………………………………………9第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1施工方案：（1）超前大管棚可采用潜孔锤钻进法，此工法对花岗岩破碎带，中、粗砂、砾石等有良好的效果，钻进前用水准仪经纬仪调试钻机，采用风动潜孔锤钻进，钻进时用经纬仪灯光测斜控制偏斜，络孔后采用花管注浆加强土体连接。（2）超前大管棚在地质情况允许的情况下可采用水切割钻进法，跟管钻进一次完成，络孔后管内注水泥浆管外反浆。达到管棚强度与土体连接的效果，水灰比为1：1注浆压力0.5－1.0mpa；为了确保管棚质量，采用有线异向仪，用楔掌斜板钻头，在钻头后面200mm的部位安装探棒，有线直接接到操作台的显示屏上，可以随时监控孔内钢管的方位角和仰俯角。如有偏斜，可以采用楔掌板钻头顶进纠编，终孔偏差可以控制在5‰以内。水平定向钻进方法是非开挖管线施工的一种方法。该方法要求在钻进过程中能准确测定钻头在地下的位置和方向。根据钻头在钻进过程中的位置和方向同设计轨迹的差异，利用能随时进行调节方向的钻头（一般为楔型钻头）改变钻头的钻进方向，从而按设计要求完成各种管线的铺设。钻头示意图如下：如图所示：钻头内装有特制的传感器，传感器直接由15V直流供电。显示屏显示钻头的倾角（水平角度）、面向角（导向板的方向：导向板上即为12点，如同钟面）。打设角度如果偏下，可以把钻头调到12点，即导向板朝上，直接顶进，此时由于导向板底板斜面面积大。受到一个向上的力，钻头轨迹就会朝上运行。同理在6点纠偏可以使钻头轨迹朝下，9点、3点分别是为左、右纠偏方向。如果角度合适，钻机会匀速第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页旋转钻进，此时钻杆轨迹一般是平直的。所以导向钻头是上下纠编的关键。至于左右偏差根据传感器尾端的发光装置确定，通过仪器测量参数来纠偏。ф159钢管采用丝扣连接，扣长60mm，为了避免钢管同步搭接，大管棚前端第一根可以采用两种规格，单号第一根打设3M钢管，双号第一根打设1.5M钢管，其它钢管应该一个规格。为了保证质量，打设时采用跳打的施工顺序。终孔注浆，从ф159钢管内注入，从钻头端由管外环状间隙到孔口反出水泥浆，关闭排浆阀，压力0.5－1.0mpa，注浆结束。1.2工法原理及关键技术1.2.1水平定向钻进及技术要求：（1）水平定向大管棚打设能长距离打设，而且能保证管棚质量，因为打设采用楔掌斜板钻头，钻头后面200mm处装有有线导向探棒，操作台上有显屏，如有偏斜随时可以调整角度，终孔偏差可以控制在5‰以内，能够达...
