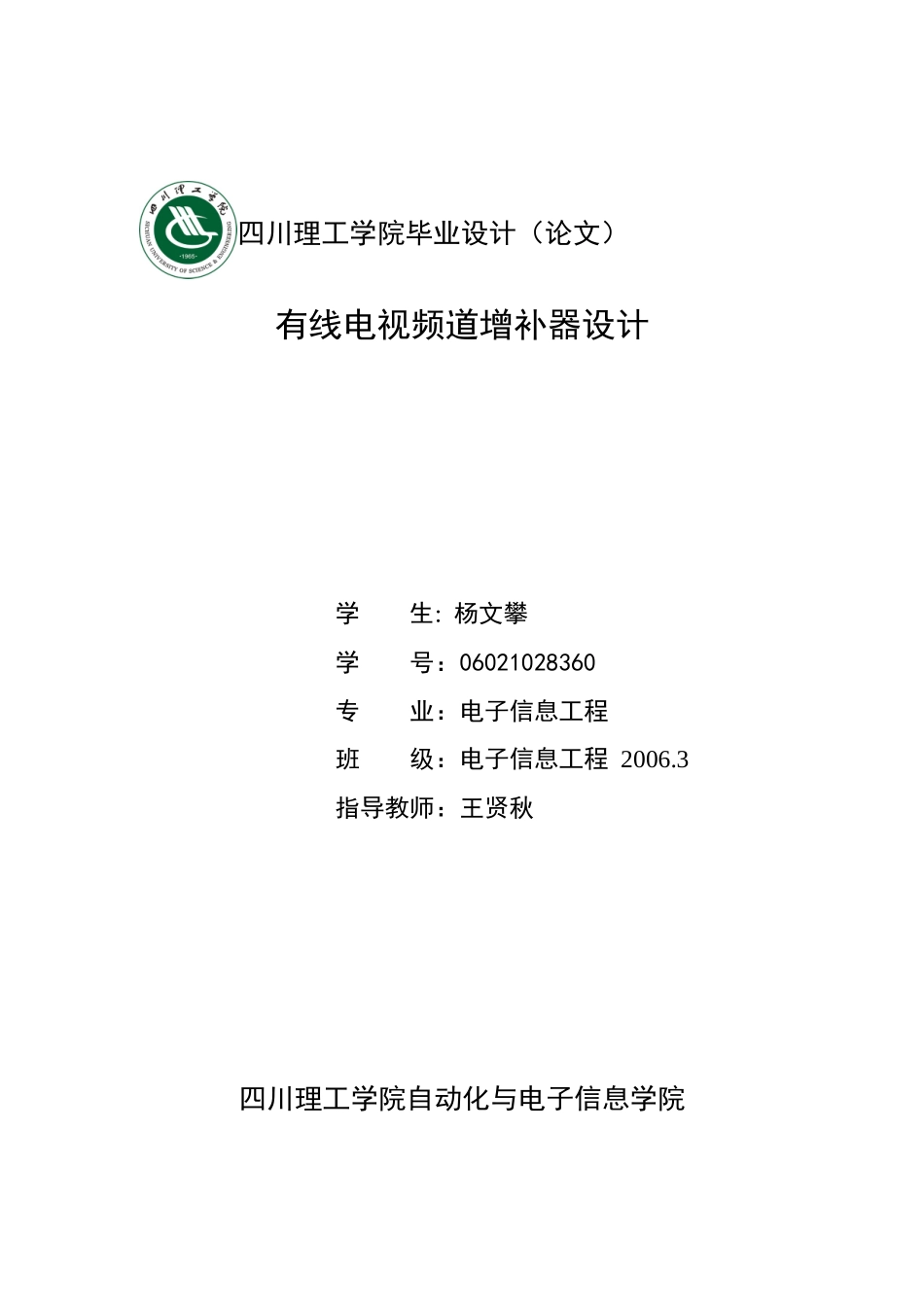

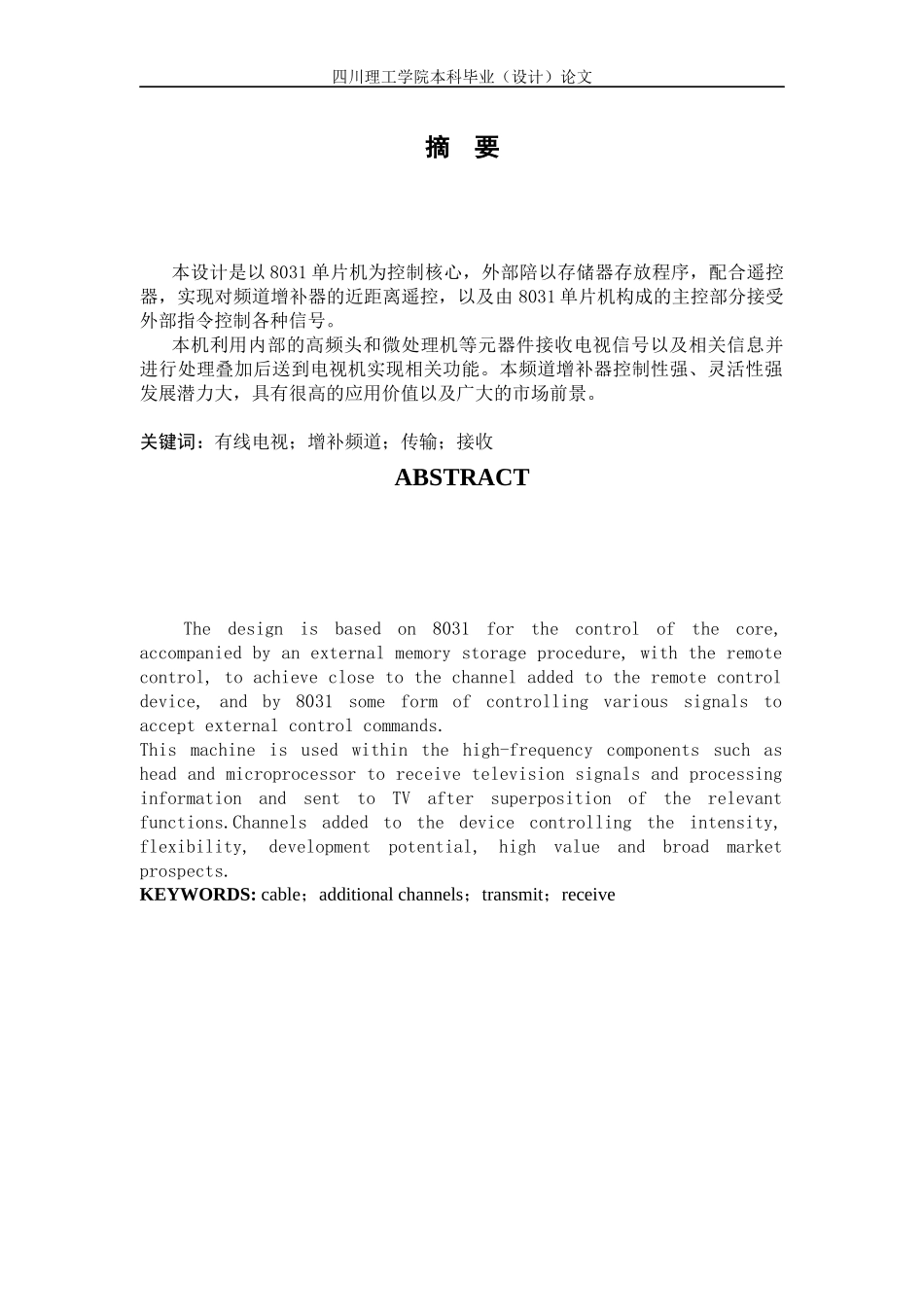

四川理工学院毕业设计（论文）有线电视频道增补器设计学生:杨文攀学号：06021028360专业：电子信息工程班级：电子信息工程2006.3指导教师：王贤秋四川理工学院自动化与电子信息学院四川理工学院本科毕业（设计）论文二○一○年六月I四川理工学院本科毕业（设计）论文摘要本设计是以8031单片机为控制核心，外部陪以存储器存放程序，配合遥控器，实现对频道增补器的近距离遥控，以及由8031单片机构成的主控部分接受外部指令控制各种信号。本机利用内部的高频头和微处理机等元器件接收电视信号以及相关信息并进行处理叠加后送到电视机实现相关功能。本频道增补器控制性强、灵活性强发展潜力大，具有很高的应用价值以及广大的市场前景。关键词：有线电视；增补频道；传输；接收ABSTRACTThedesignisbasedon8031forthecontrolofthecore,accompaniedbyanexternalmemorystorageprocedure,withtheremotecontrol,toachieveclosetothechanneladdedtotheremotecontroldevice,andby8031someformofcontrollingvarioussignalstoacceptexternalcontrolcommands.Thismachineisusedwithinthehigh-frequencycomponentssuchasheadandmicroprocessortoreceivetelevisionsignalsandprocessinginformationandsenttoTVaftersuperpositionoftherelevantfunctions.Channelsaddedtothedevicecontrollingtheintensity,flexibility,developmentpotential,highvalueandbroadmarketprospects.KEYWORDS:cable；additionalchannels；transmit；receive四川理工学院本科毕业（设计）论文目录摘要..............................................................IABSTRACT...........................................................II第1章前言.......................................................1第2章方案论证.....................................................52.1群变换式....................................................52.2AV解调式....................................................62.3二次变频式..................................................6第3章硬件设计.....................................................83.1频道增补器的功能............................................83.2频道增补器面板说明..........................................83.2.1红外发射器的面板说明...................................83.2.2频道增补器面板按键....................................103.3遥控信号发送电路...........................................103.3.1M50462p集成电路.....................................113.3.2红外线发射电路........................................123.4频道增补器电路.............................................163.4.1遥控信号接收电路......................................163.4.2高频头电路............................................173.4.3E2PROM(串行)..........................................213.4.4微处理器接口电路......................................243.4.5电源电路..............................................28第4章软件流程....................................................30第5章结束语......................................................45致谢...............................................................46参考文献...........................................................47附录..............................................................48I第0页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共48页第1章前言有线电视是用高频电缆、光缆和微波等来传输，并在一定的用户中分配和交换声音、图像、数据及其它信号的电视系统。有线电视发展至今已有四五十年的历史了。开始，人们为了解决电视信号阴影区居民收看电视的困难，在山顶上架设了增益较高的大型天线，通过电缆把天线接收下来的信号传到居民区分配给各用户，这就是最早的公共天线电视（M...
