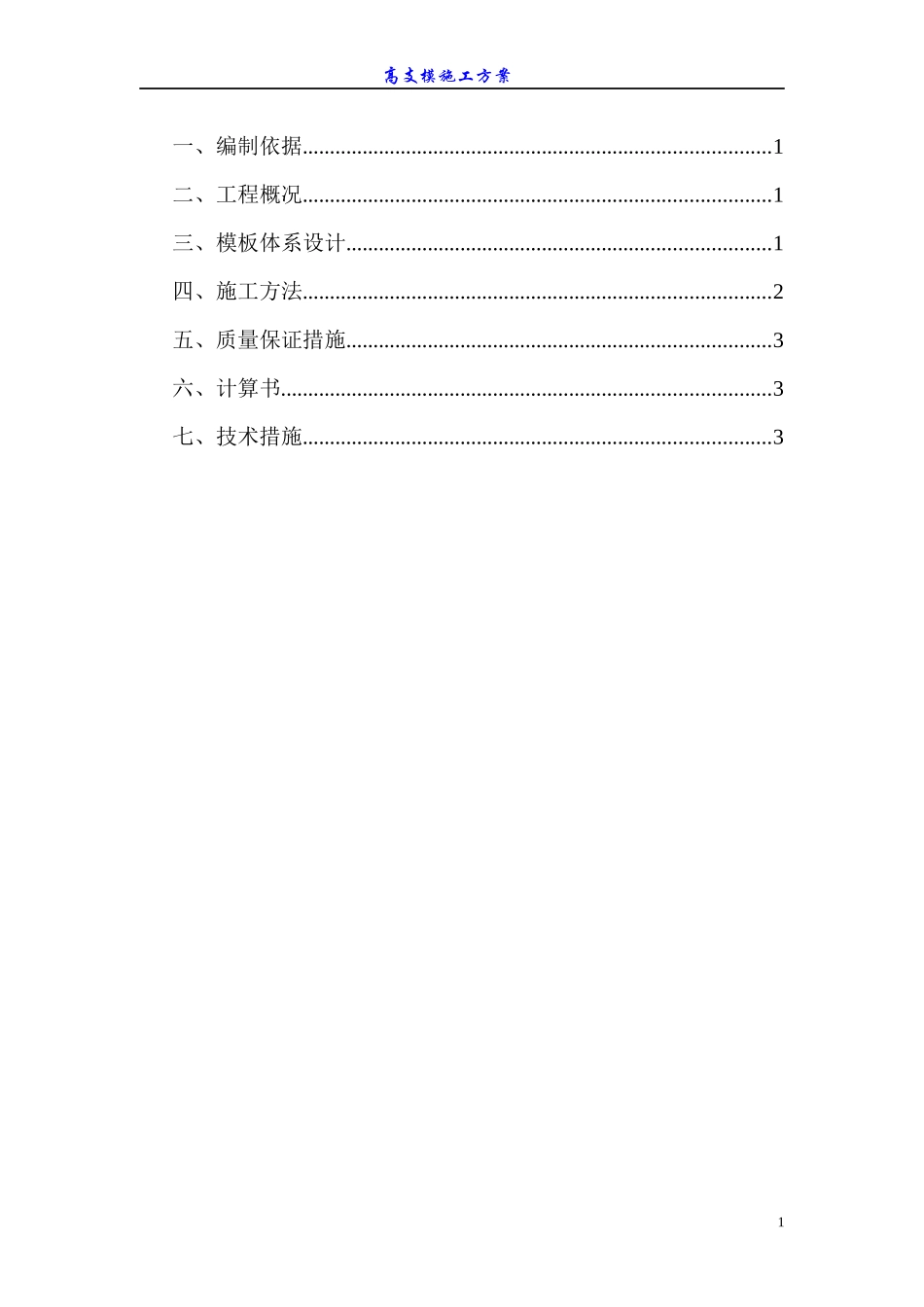

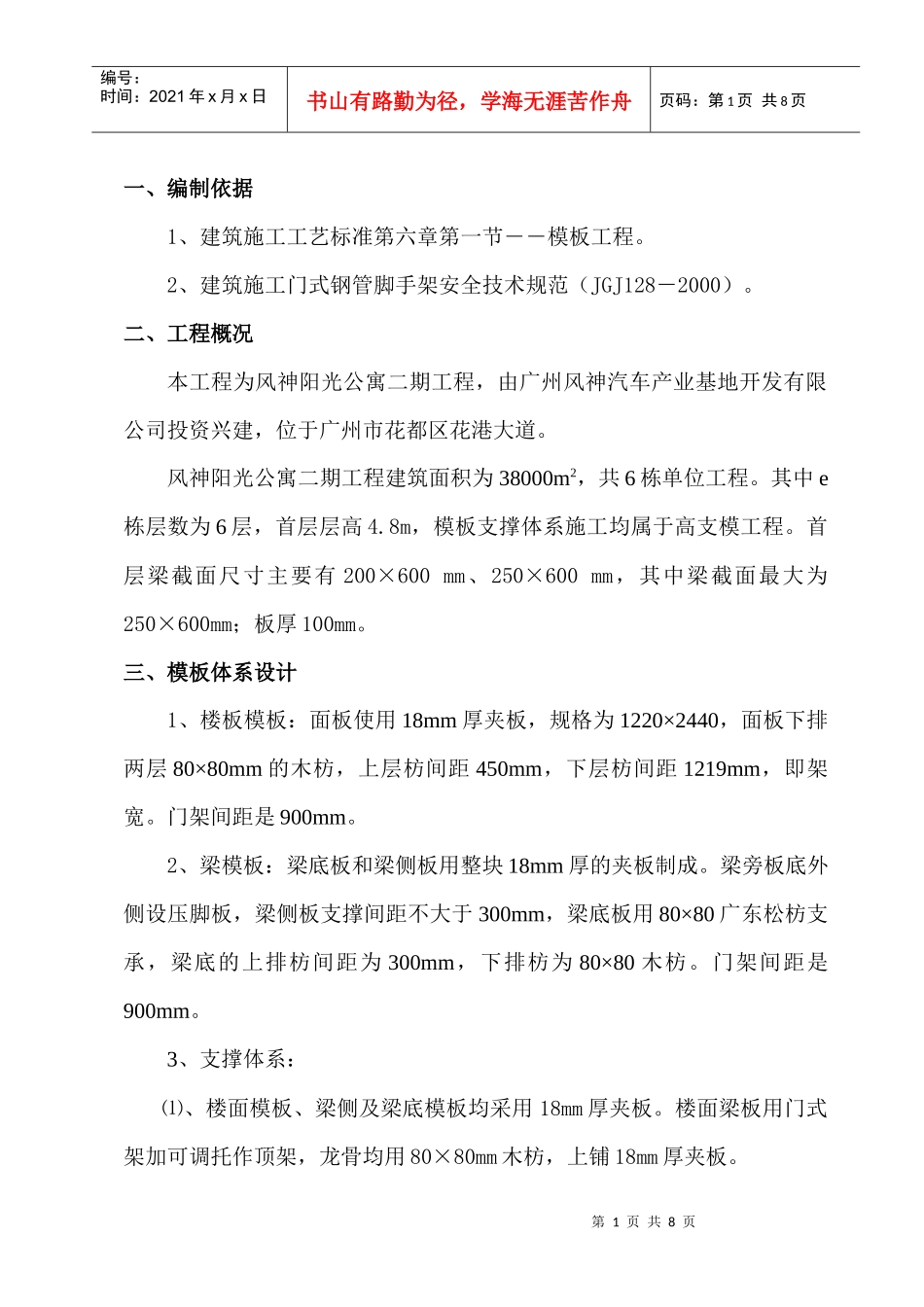

高支模施工方案一、编制依据......................................................................................1二、工程概况......................................................................................1三、模板体系设计..............................................................................1四、施工方法......................................................................................2五、质量保证措施..............................................................................3六、计算书..........................................................................................3七、技术措施......................................................................................31第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、编制依据1、建筑施工工艺标准第六章第一节――模板工程。2、建筑施工门式钢管脚手架安全技术规范（JGJ128－2000）。二、工程概况本工程为风神阳光公寓二期工程，由广州风神汽车产业基地开发有限公司投资兴建，位于广州市花都区花港大道。风神阳光公寓二期工程建筑面积为38000m2，共6栋单位工程。其中e栋层数为6层，首层层高4.8m，模板支撑体系施工均属于高支模工程。首层梁截面尺寸主要有200×600mm、250×600mm，其中梁截面最大为250×600mm；板厚100mm。三、模板体系设计1、楼板模板：面板使用18mm厚夹板，规格为1220×2440，面板下排两层80×80mm的木枋，上层枋间距450mm，下层枋间距1219mm，即架宽。门架间距是900mm。2、梁模板：梁底板和梁侧板用整块18mm厚的夹板制成。梁旁板底外侧设压脚板，梁侧板支撑间距不大于300mm，梁底板用80×80广东松枋支承，梁底的上排枋间距为300mm，下排枋为80×80木枋。门架间距是900mm。3、支撑体系：⑴、楼面模板、梁侧及梁底模板均采用18mm厚夹板。楼面梁板用门式架加可调托作顶架，龙骨均用80×80mm木枋，上铺18mm厚夹板。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页⑵、门式架之间全部用斜拉杆连接，每层门架沿排向设置水平拉杆。⑶、所有的门式架必须垫80×80木枋通长。四、施工方法1、模板搭设1）、二层楼面混凝土施工时，由二层面楼板的模板支撑体系将楼面的施工荷载传至地面支承层。地面支承层为100厚C15砼地坪，地坪下的地基为分层夯实的回填土，其承载力满足高支模设计要求。2）、门架先沿主梁开始排架，离柱边200mm排第一只架，每间距900mm放一只架，并拉上斜拉杆，排至梁的另一边的支承柱时，如果排架至柱的距离大于400mm时，将最后几排的门架排距由900mm调整为600mm，使最后一排排距符合要求。底层架铺设后，再架设中、上层架，然后加顶托，大致调整高度到预定平水，在顶托上放木枋，第一层枋沿梁轴方向，第二排枋垂直梁轴方向，间距根据梁尺寸而定。然后调整顶托高度，使梁底板调至预定高度，铺梁底板，固定梁底板，梁底板装好后再装梁侧板和楼面模板。3）、门式脚手架支撑体系要求在底部上300mm位置用万向扣扣一道钢管拉杆，纵横各一道，以保证整体性及稳定性。在顶层架顶部下100mm纵横各扣一道钢管拉杆，若门架有少许左右错位，不成直线，错位处要用木子塞住，并用14#铁丝绑扎。在底层架横杆中央处扣一道通长拉杆，故整个支撑高度范围内有三道水平拉杆；水平拉杆要通长设置，纵横方向均设，交接处用钢管扣扣住，在端部要顶到柱。在悬臂的模板体系处要作加固处第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页理，在内、外两侧拉450交叉剪刀撑，沿字母轴方向每隔3m设一排角度不大于450的剪刀撑，剪刀撑底部到地。另沿梁位的方向，水平拉杆既要顶柱又要抱柱。搭设上层门架时，使用有梯施工平台。2、模板拆除根据混凝土七天及二十八天抗压试件试验报告，当混凝土达到拆模强度要求后，再安排拆除模板；对板及梁部分，强度要达到75％以上；对悬臂部分，跨度大于8m的梁，拆模强度要达到设...
