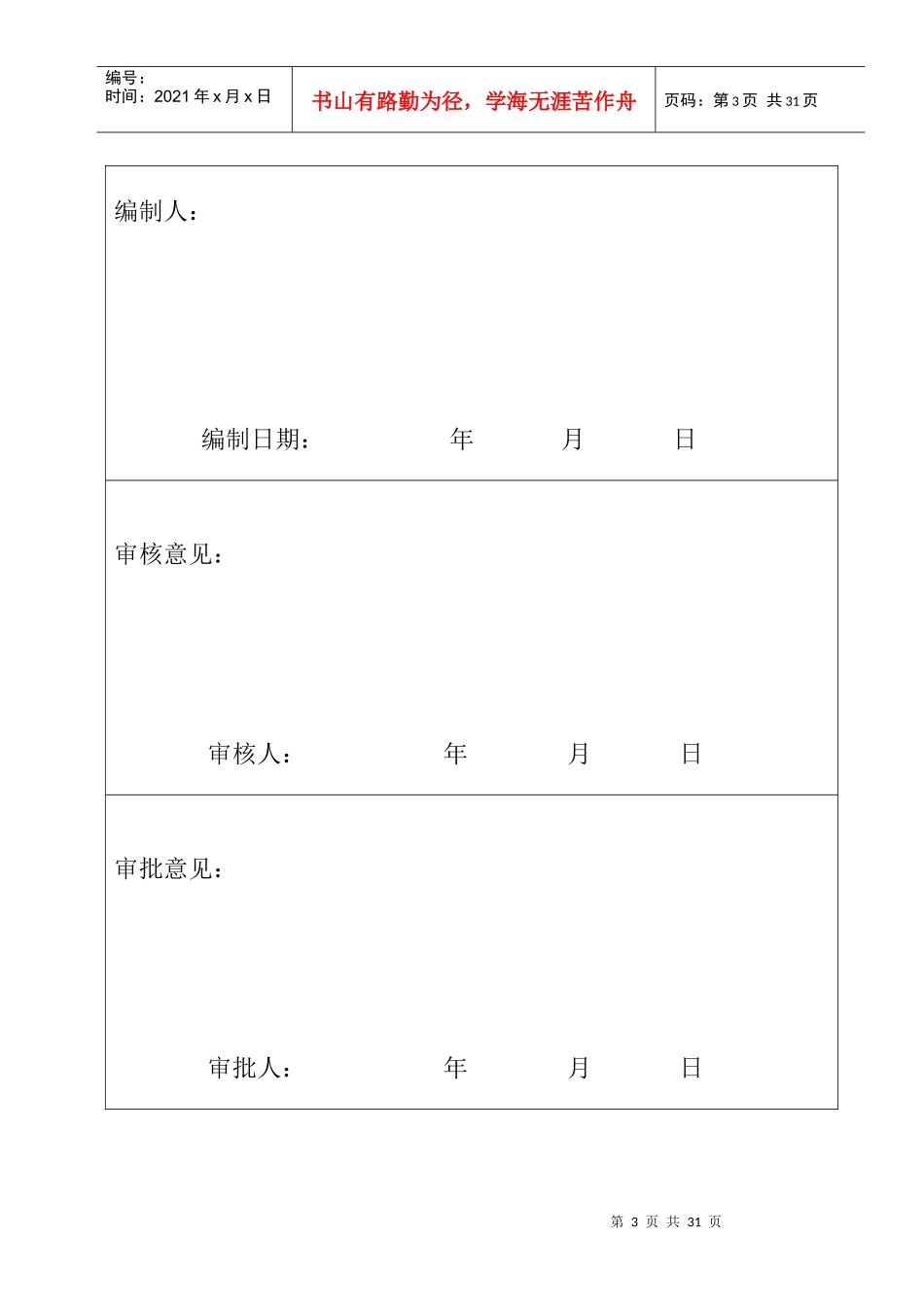

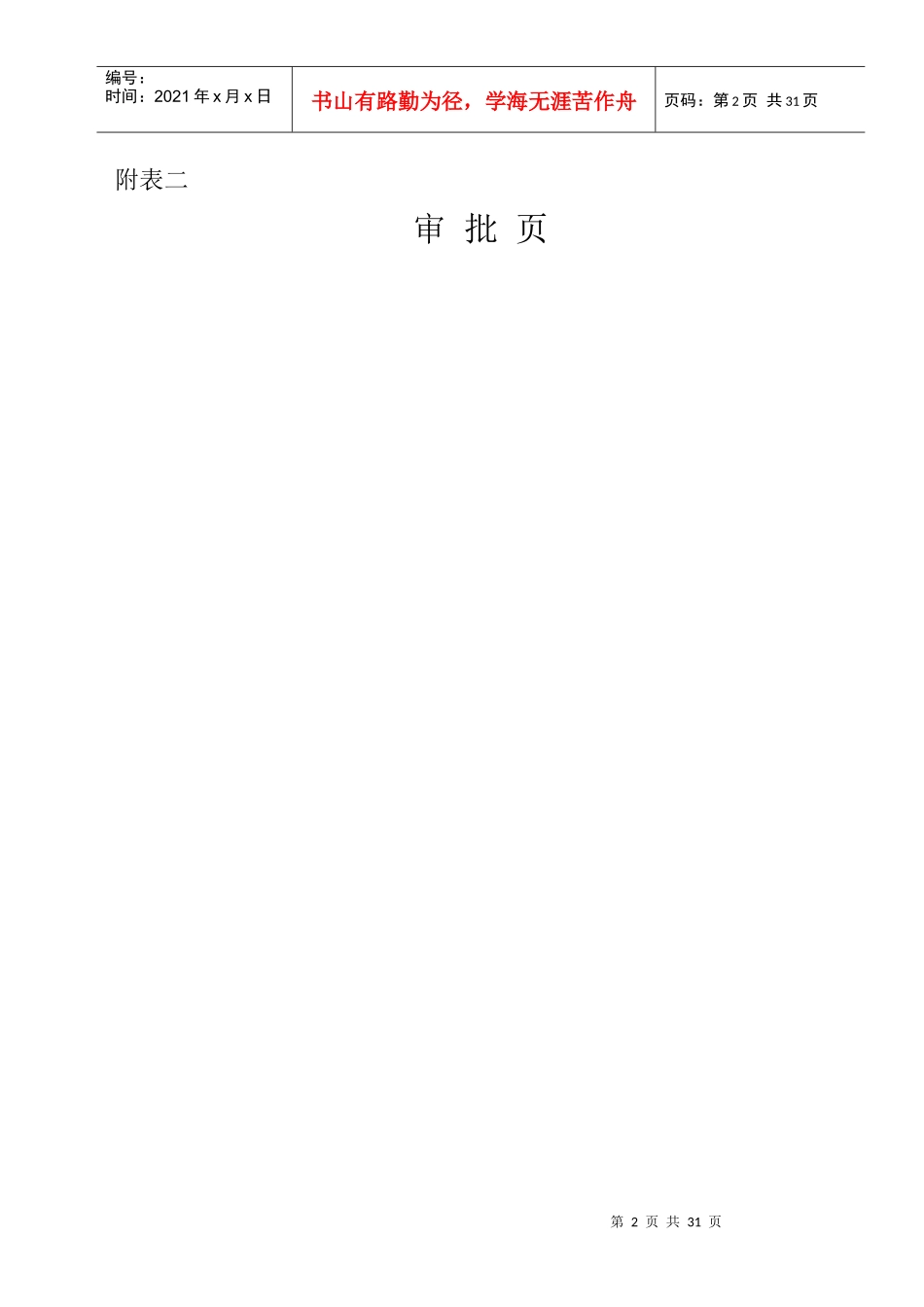

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页XXXX工程X#楼建设单位：监理单位：施工单位：年月日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页附表二审批页第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页编制人：编制日期：年月日审核意见：审核人：年月日审批意见：审批人：年月日第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页目录一、工程概况二、搭设方案1、材料要求2、脚手架基础3、脚手架构造4、脚手架5、挑架设计6、挑架计算书三、脚手架的检查、管理四、安全措施和脚手架的保养五、脚手架的拆除六、附图第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页一、工程概况1、申江豪城人和家园工程由上海申丰房地产有限公司投资建设，天津市设计研究院设计，上海房屋工程建设监理公司监理，上海海盛建筑安装有限公司承建。2、人和家园23#l楼座位于浦东新区上南路东侧，杨新东路南侧。本工程23#房为9—11层的小高层，地下1层，平均层高为2.9M，跃层高度为2.8M总高度为37.9M。3、本工程23#房因为要抢进度，所以在回填土前外脚手架六层以下用双排钢管搭设14.5m，上部采用型钢三角架组成的悬挑式脚手架，型钢间距为1500mm，搭设高度为七层高，12步架。阳台处搭设高度为五层，立杆必须支在挑梁的限位上。二、搭设方案1、材料要求①、平跳型钢：[16槽钢，角架的斜杆采用[12。②、钢管、外径φ48，壁厚3.5mm，A3焊缝钢管。其质量应符合《普碳钢技术条例》GB700－88的要求，长度一般为4-6m，小横杆1.3-1.5m。③、扣件。应符合GB978－67规定，其机械性能不低于KT33－8的可锻铸铁要求。其附件（T形螺栓、螺母、垫圈）的材料应符合A3的要求。如发现扣件有裂缝、气孔、砂眼、变形、滑丝缺陷的不得使用。机械与钢管的贴合面要接触良好。④、竹笆。应横向密编，纵片不得少于五道，每道用双片；横片应一反第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页一正，在四周边应用两根竹片相对夹紧，并打眼穿铁丝扎牢，竹片宽不得小于30，厚不小于8mm。2、脚手架基础①、本工程23#房，由于施工进度的需要，六层以下采用落地式外墙脚手架,均先浇捣为100厚C20砼硬地坪，六层以上为悬跳式外墙脚手架,能满足要求。3、脚手架构造①、脚手架由1）立杆2）小横杆3）大横杆4）剪刀撑5）搁栅6）脚手板（竹笆）7）护栏等组成。构造参数如下：②、立杆中心至建筑物边净距0.30m，立杆、小横杆纵向间距1.5m，横向间距（净）1.00m大横杆步距1.80m小横杆两端伸出0.15m搁栅间距0.25m护拦水平杆高0.60,1.20m各一道连墙点间距水平3m连墙点间距竖向2.9m4、脚手架搭设搭设顺序：根据平面图埋设预埋件--制作三角架--安装三角架--焊立柱限位--树立杆—扣结小横杆—扣结大横杆—搁栅—铺脚手板—装护拦杆—设置连墙点—剪刀撑—施工层安装踢脚板—挂网。第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页1、立杆。相邻立杆接头应相互错开一个步距，与相邻大横杆的距离不宜于步距的1／3，立杆与大横杆用直角扣件扣紧，不得隔步设置或遗漏，立杆应垂直，其偏差应控制在H／200（H为架高）内，且不超过10cm。③、小横杆采用对角交错设置，直角扣件与立杆扣紧。第一排应拉线使之平直。④、大横杆。上下杆接头应错开布置在不同立杆纵距中，与相邻立杆的距离不大于纵距的1／3。紧贴小横杆与立杆用直角扣件扣紧。大横杆的水平偏差（高低差）不大于总长度1／300，且不大于5cm。⑤、搁栅用扣件每隔2-3道与小横杆扣紧（两端应扣紧）。⑥、铺设脚手架（竹笆）。竹笆铺在大横杆和搁栅上，操作层必须满铺，每块竹笆应用铁丝四点绑扎。底排采用二层平网一层密目网上部铺设竹笆外墙与脚手架的间隙用模板铺设严密。⑦、剪刀撑，与地面成45°-60°斜角设置。在脚手架两端和转角处起，每9米立杆设...
