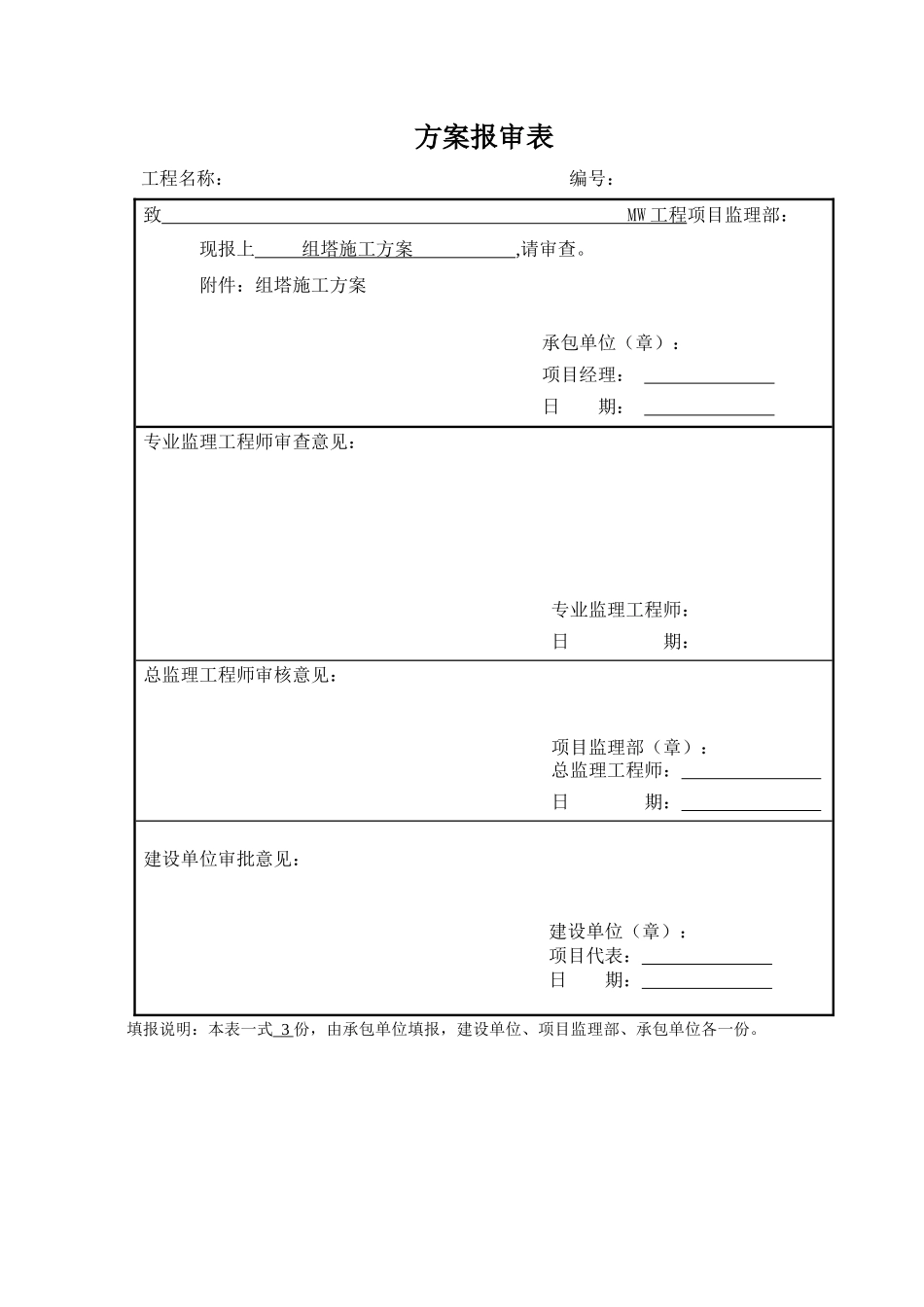

方案报审表工程名称：编号：致MW工程项目监理部：现报上组塔施工方案,请审查。附件：组塔施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理部（章）：总监理工程师：日期：建设单位审批意见：建设单位（章）：项目代表：日期：填报说明：本表一式3份，由承包单位填报，建设单位、项目监理部、承包单位各一份。组塔施工方案批准：审核：编写：二○一七年十一月目录一、概述..........................................................1二、编制依据......................................................1三、施工工艺流程及现场布置........................................1四、塔腿组立......................................................5五、竖立抱杆......................................................8六、提升抱杆......................................................9七、构件的绑扎...............................................11八、构件的吊装...............................................13九、拆除抱杆..................................................17十、组塔工器具配置及进场计划.....................................18十一、吊装组塔的要求和注意事项....................................19十二、安全目标及注意事项..........................................21十三、质量目标及控制要求..........................................23十四、环境及其他要求..............................................24十五、抱杆组塔计算书..............................................25第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页组塔施工方案一、概述本工程组塔首先采用内悬浮内拉线抱杆组塔施工，对于有条件的塔位，采用地面组装后吊车组装。内悬浮内拉线抱杆（简称内拉线抱杆，下同）是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，故称其是内拉线。二、编制依据1、本工程施工图纸及设计文件2、电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-20143、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2014）三、施工工艺流程及现场布置1、施工工艺流程内拉线抱杆分解组塔施工工艺流程见下图5-1。2、现场布置内拉线抱杆单片组塔现场布置示意见图5-2。内拉线抱杆双片组塔现场布置示意见图5-3。2.1抱杆的选择及布置2.1.1、抱杆的构成抱杆由朝天滑车、朝地滑车及抱杆本身构成。在抱杆两端设有连接拉线系统和承托系第2页共35页第1页共35页90°留绳γ≤45°外浪风θ≤30°β≤10°α≤45°吊件L编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页统用的抱杆帽及抱杆底座。抱杆倾斜角β均控制在10°以内，即偏即抱杆顶端偏离抱杆铅垂线水平距离小于下表要求，具体见下图及计算表：朝天滑车连接于抱杆帽，其主要作用是穿过起吊绳以提升铁塔塔片并将起吊重力沿轴向传递给抱杆。单片组塔法用单轮朝天滑车，双片组塔法用双轮朝天滑车。抱杆帽与抱杆的连接，一般采用套接力式。朝天滑车能在抱杆顶端围绕抱杆中心线水平旋转，以适应起吊绳在任何方向都能顺利通过。朝地滑车连接于抱杆底座，其作用是提升抱杆。抱杆分段应用内法兰连接，以便在提升抱杆时，能顺利通过腰环。如果为外法兰接头，提升抱杆过程中，接头通过应有防卡阻的措施。2.2.2、常用的内拉线抱杆(1)木抱杆300mm*9-12m，适用于吊装110kV及以下铁塔，限吊质量1500kg以下。(2)薄壁钢管抱杆φ150mm*15-18m，分段内法兰，适用于吊装110〜500kV线路铁塔，限吊质量1500kg以下。(3)铝合金抱杆φ300mm*15〜18m，分段内法兰，适用于吊装220kV线路铁塔，限吊质序号抱杆规格抱杆顶端偏离抱杆铅垂线水平距离L（m）备注1φ108≤1.562φ121≤1.563φ150≤1.6第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页量1000kg以下。2.2.3、抱杆的长度3、抱杆...
